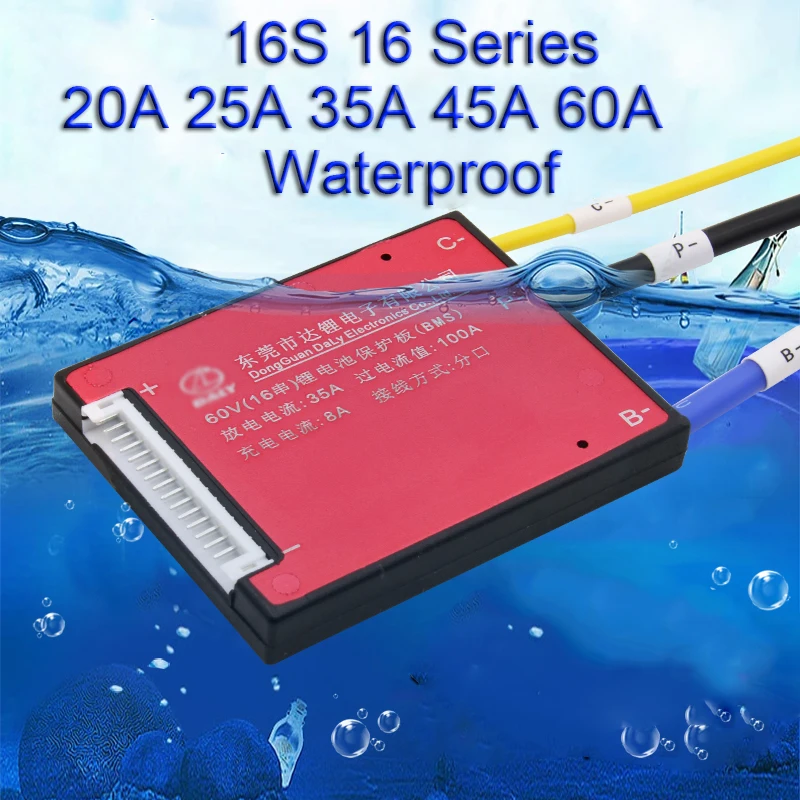

16S 20A 30A 40A 50A 60A 60В литий ионный аккумулятор Защитная плата BMS баланс 48В железо

---

16 ячеек батареи BMS 60V/48V с функцией баланса

Li ion аккумулятор 60V20A/25A/35A/45A/60A общийВерсия: общий порт для зарядки/разряда для Li(NiCoMn)O2 батареи

Li ion аккумулятор 60V20A/25A/35A/45A/60AОтдельныеВерсия: отдельный порт для зарядки/разрядкиДля Li(NiCoMn)O2 батареи

LiFePO4 48V25A/35A/45A/60A Версия :Общий порт для зарядки/разряда LiFePO4 (литий-железо-фосфат)



Если вам нужна другая версия BMS, свяжитесь с нами ~

I. Описание продукта:

     DLS16E16B-01T35A-это плата защиты литий-фосфатных батарей, разработанная и разработанная компанией lithium Electronics Co., Ltd. Он в основном применяется 16 серий аккумуляторных батарей и применяется к литиевым батареям с различными химическими свойствами, такими как литий-ионный, литий-полимерный и литий-железо-фосфатный защитный щит.Защита от перезаряда, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры, управление балансом заряда.

Две. Характеристики продукта:

④ А-класс защиты IC Японская программа Seiko.

С сильной нагрузкой, непрерывным током разряда 35А, использование высокого напряжения, низкое сопротивление MOSFET питания, с теплоотводом на плате, эффект охлаждения хороший.

♦ Типичное Обнаружение напряжения Защита от избыточного заряда, защита от избыточного разряда.Аппаратные средства от перегрузок по току.

♦ Защита от короткого замыкания, защита от короткого замыкания является стабильной и надежной, долгое время нагрузки короткого замыкания не повлияет на защиту платы и батареи.

♦ Процесс зарядки и разрядки, соответствующий температурной защите.

【Температурный дрейф чрезвычайно мал, точность 1% Высокая мощность 2512 сопротивление обнаружения упаковки

♦ Низкое энергопотребление, потребление тока меньше 30uA.

【Поверхность платы PCBA с высокой коррозионной стойкостью, высокой водонепроницаемостью, высоким сопротивлением ESD Три анти-краски покрытия

♦ Поддержка более 16 комбинированных литиевых батарей серии direct.

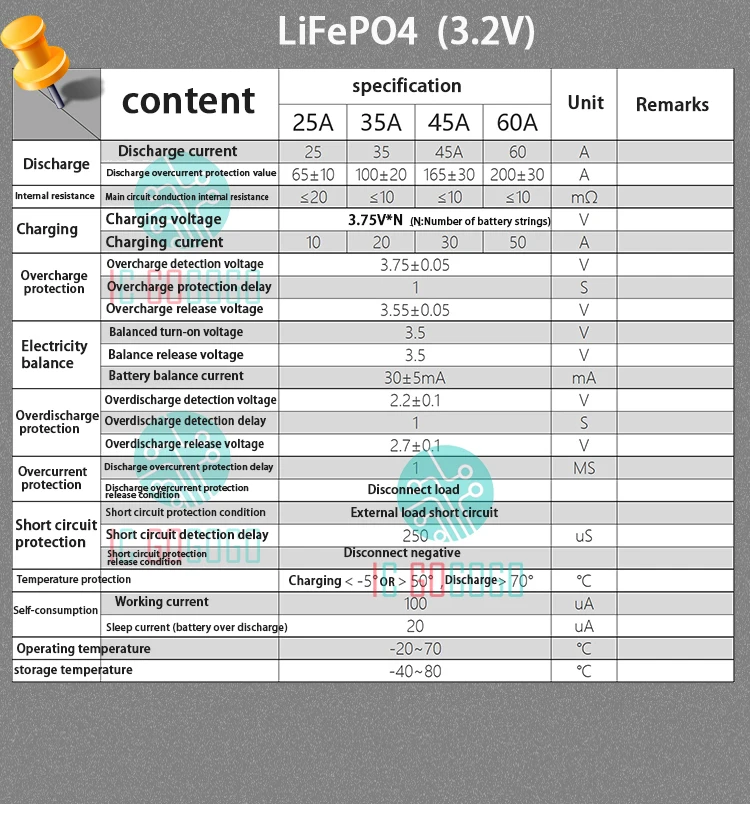

Постоянный ток разряда: 20A 25A 35A 45A 60A

Общий порт версии ток заряда 20A/25A/35A/45A/60A на выбор.

Отдельный порт версии ток заряда 8А

Напряжение при зарядке 67,2 V
Напряжение обнаружения перезаряда 3,65 ± 0,025 в
Задержка защиты от перезаряда 0.5S
Напряжение перезарядки 3,65 ± 0,05 В
Напряжение обнаружения баланса мощности 3,6 В
Напряжение релиза баланса питания 3,6 В
Мощность баланса тока 35 ± 5 мА
Напряжение обнаружения перегрузки 2,7 ± 0,05 В
Задержка обнаружения переразряда 0.5S
Напряжение от разрядки 3,0 ± 0,05 В
Защита от перегрузки по току обнаружения напряжения 200mV
Задержка защиты от перегрузки по току 9 мс
Ток защиты от перегрузки 50 ± 5А
Состояние защиты от перегрузки отключает нагрузку
Условия защиты от короткого замыкания внешняя нагрузка короткого замыкания
Задержка обнаружения короткого замыкания 250uS
Защита от короткого замыкания отсоедините нагрузку
Защита от высоких температур
Сопротивление проводимости основной цепи ≤ 10 МОм
Автономный рабочий ток ≤ 40uA
Автономное энергопотребление спящий ток (перезарядка батареи) ≤ 20uA
Диапазон рабочих температур-30 / + 80 по Цельсию

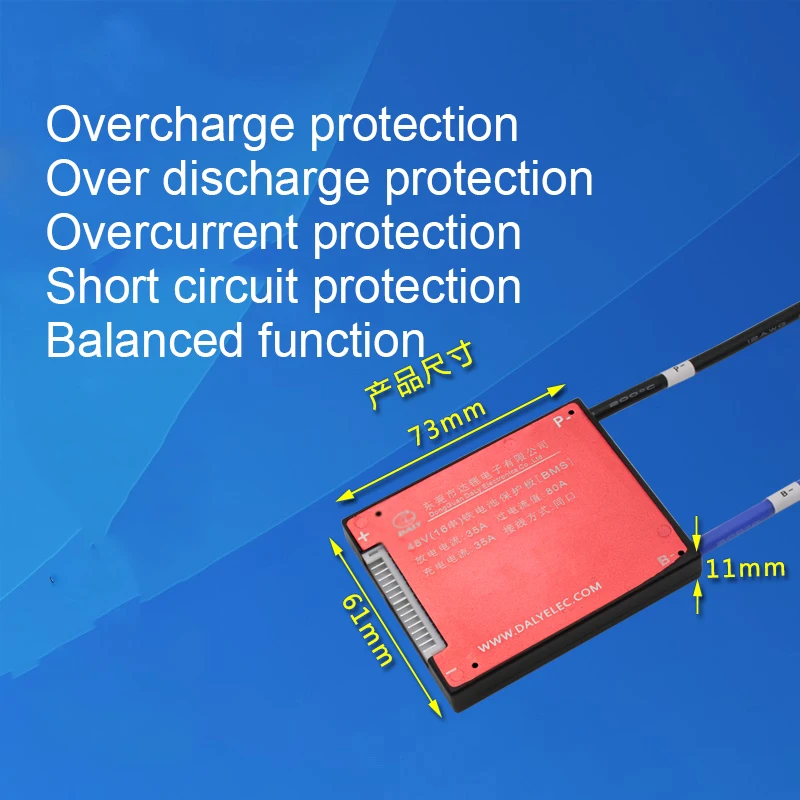

Размер 20A: 73*61*9 мм

25A /35A Размер: 73*61*9 мм 45A Размер: 80*65*9 мм 60A Размер: 80*65*12 мм

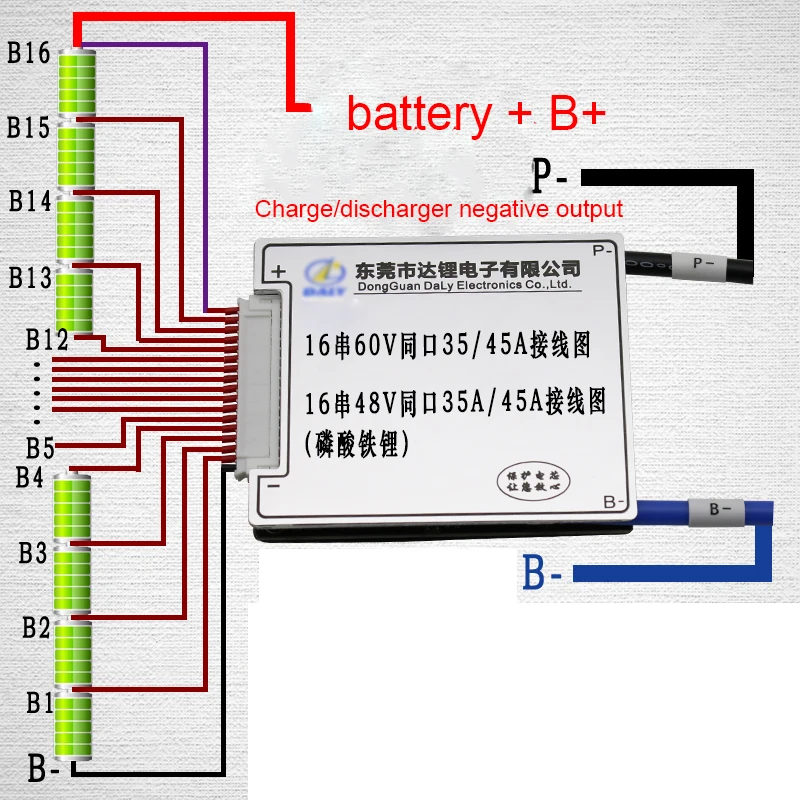

Включает Соединительный кабель для выборки:

Когда плата защиты подключена к батарее, начните с B · и затем BI.B2 B3 ", и так далее. Подключения при оформлении заказа. При подключении головных кабелей, пожалуйста, не подключайте защитную плату к головному кабелю, чтобы избежать повреждений, в результате чего плата защиты не может использоваться нормально, поэтому после подключения головных кабелей, тогда вы можете подключить защитную плату





---

---
