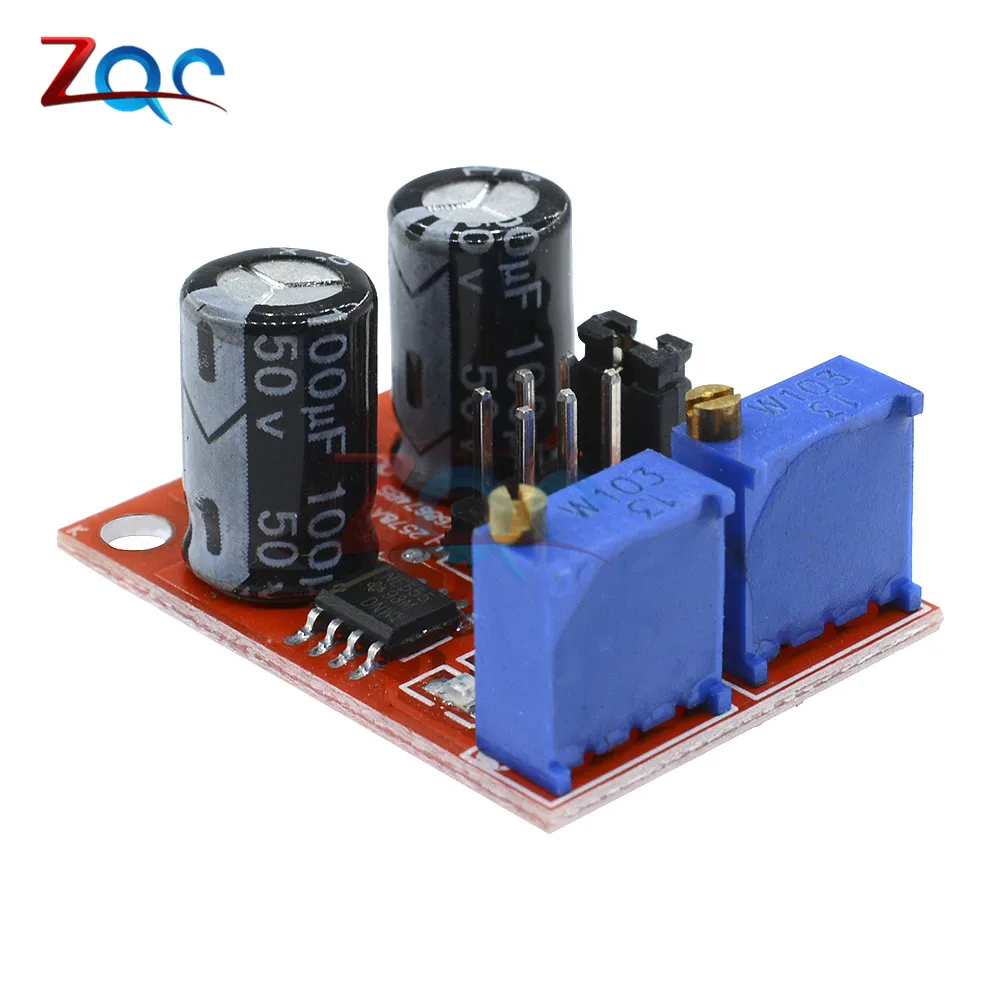

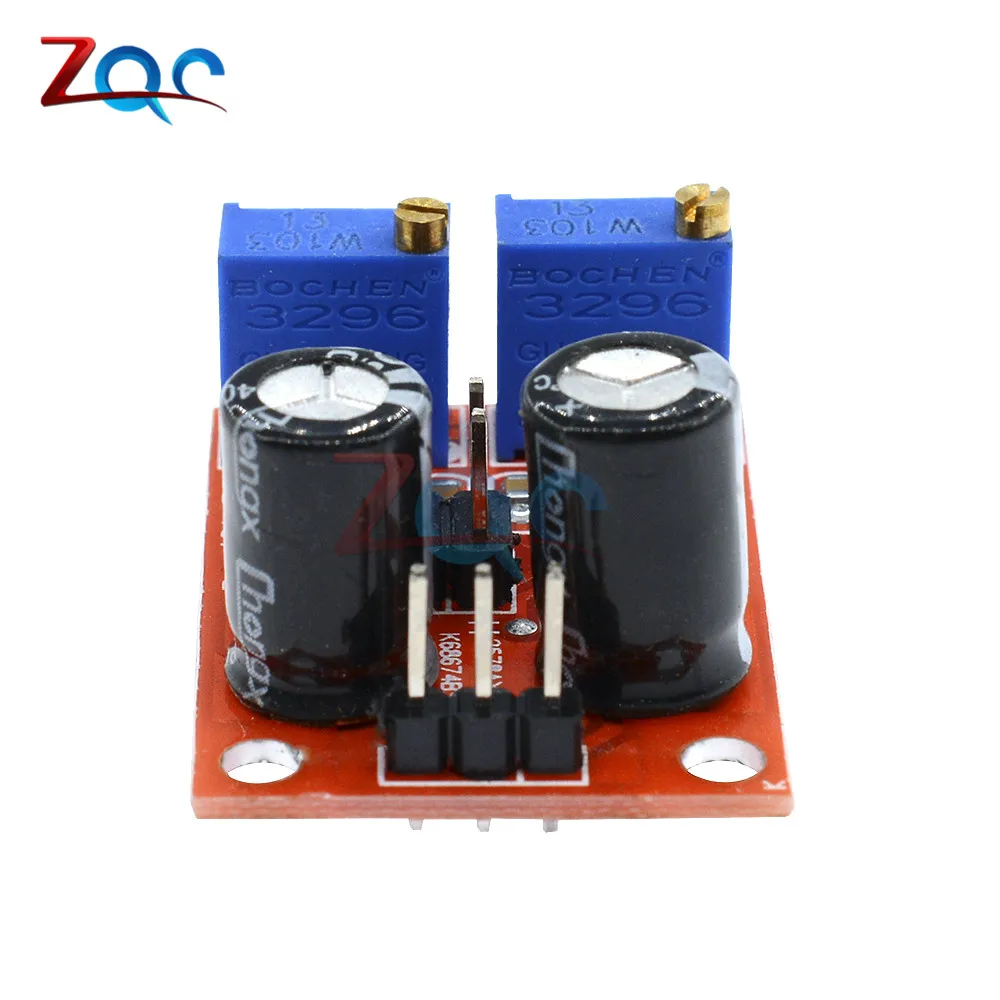

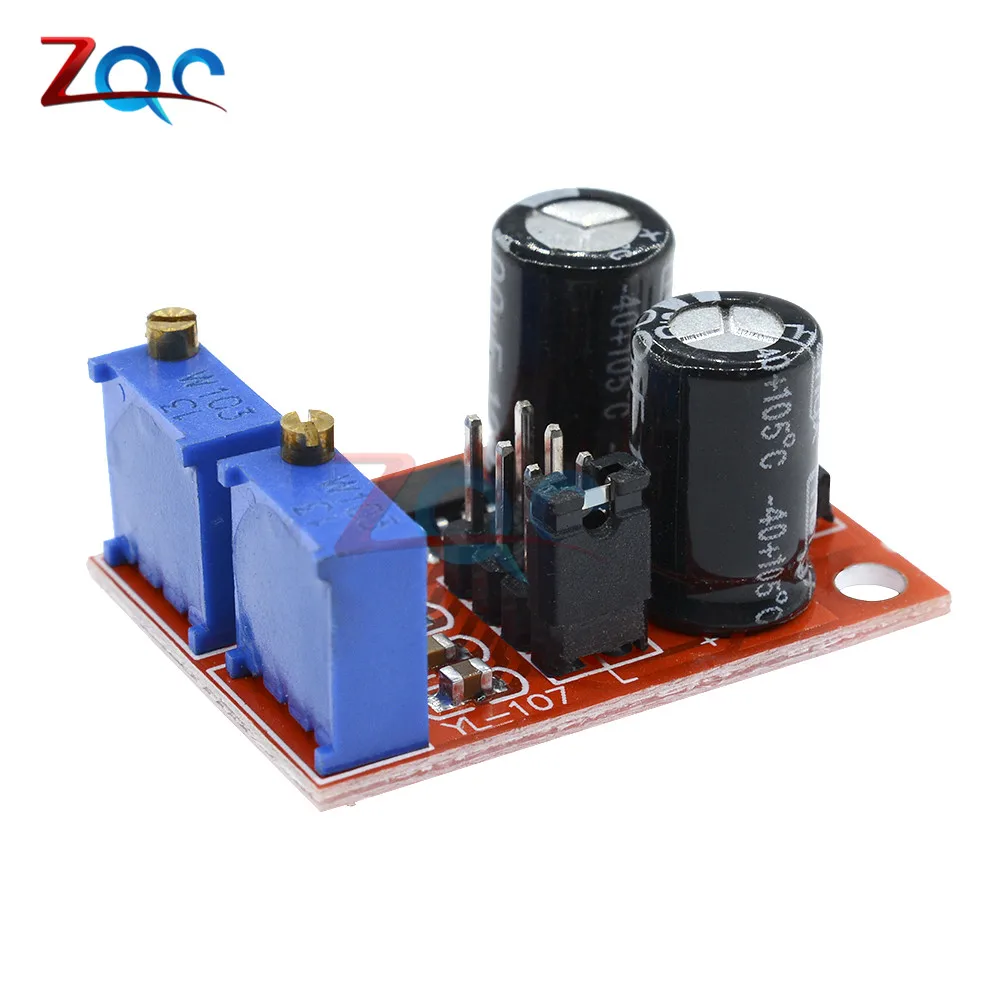

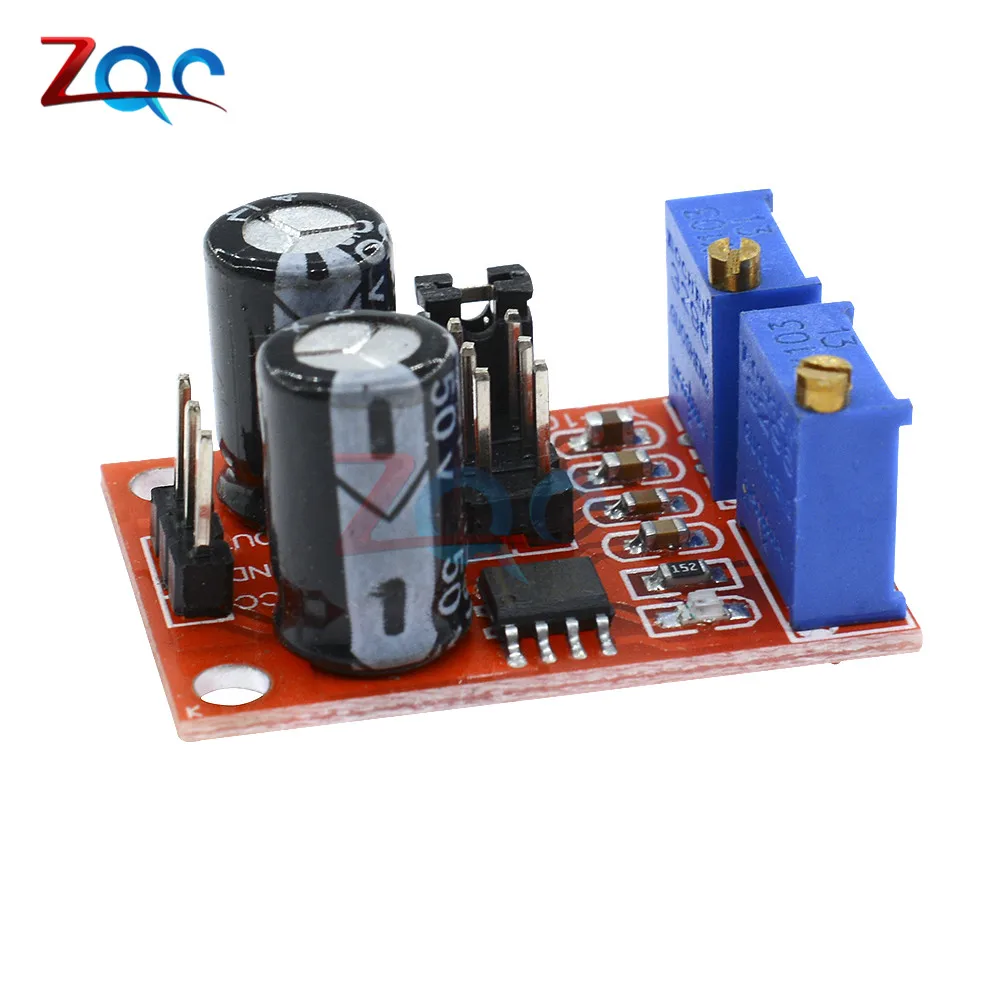

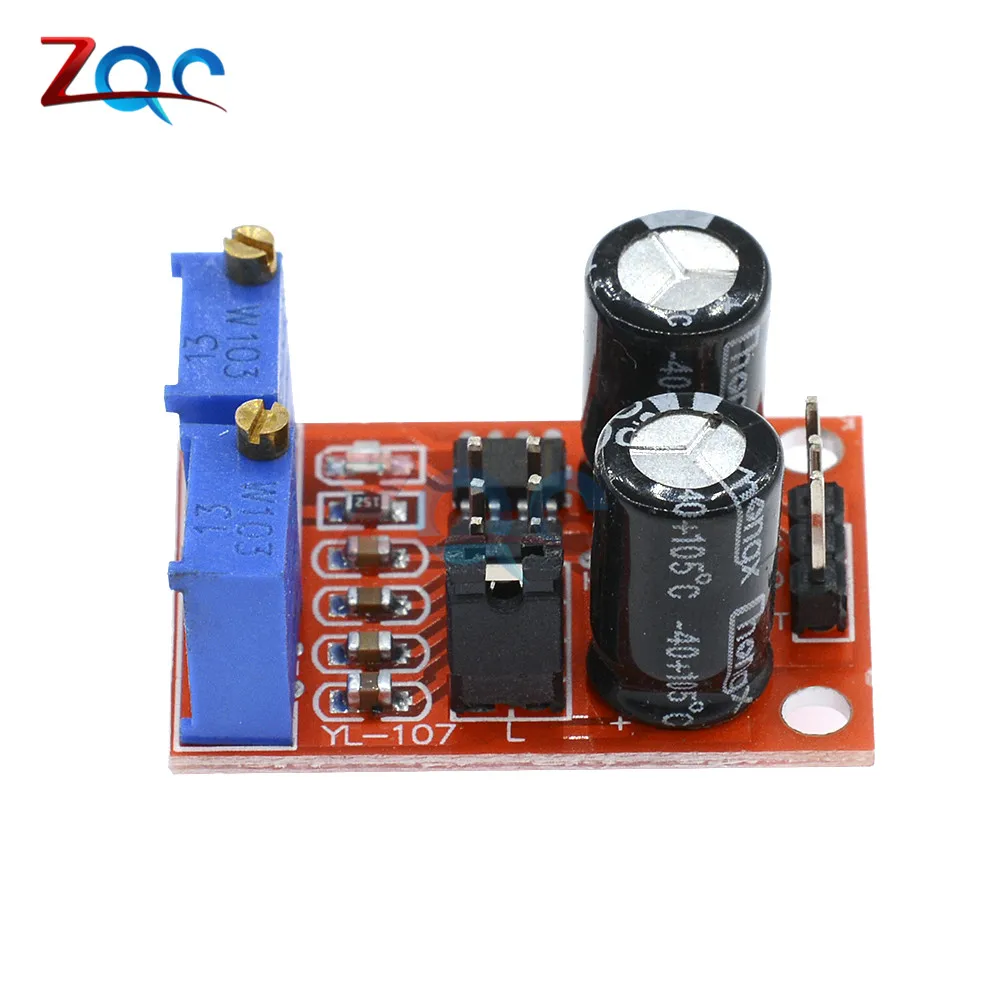

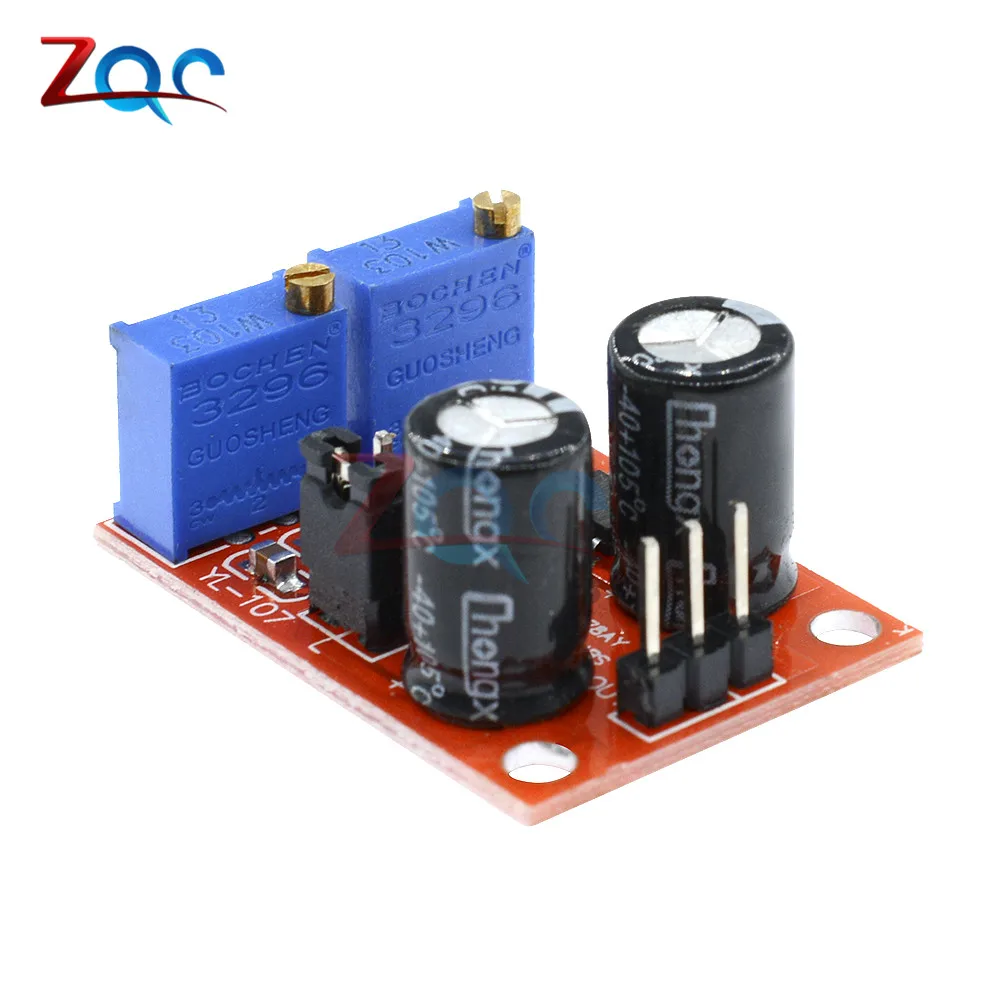

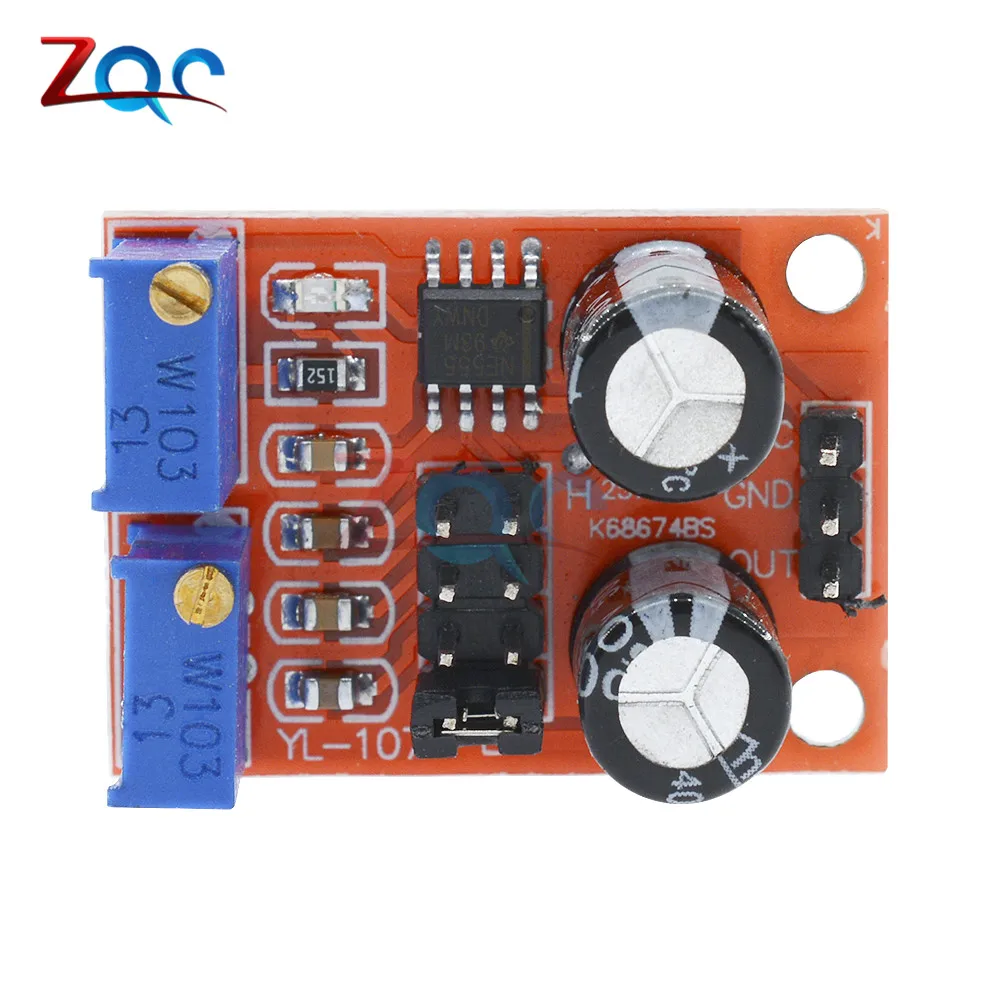

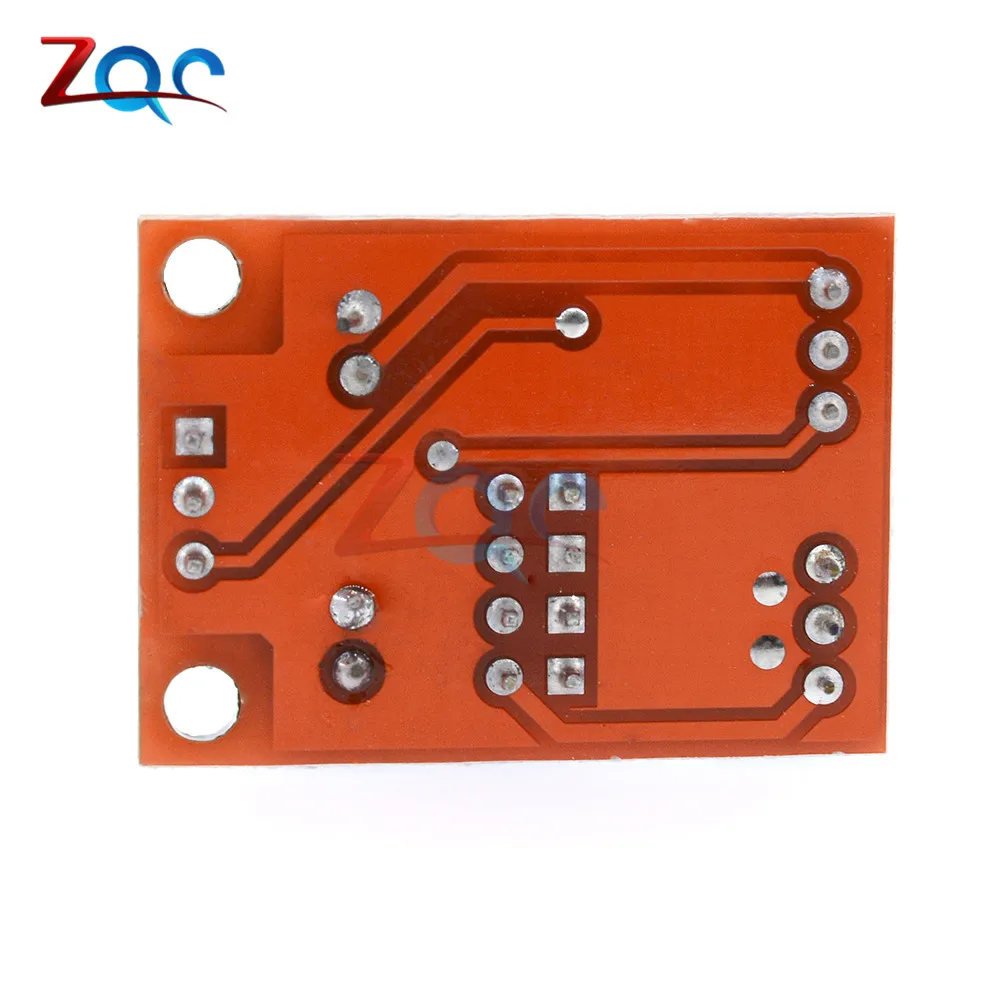

2 шт. NE555 импульсная Частота Рабочий цикл регулируемый модуль генератор сигналов

---

Область применения этого модуля:
1 используется в качестве генератора сигналов квадратной волны генерирует квадратный волновой сигнал, используемый для экспериментальной разработки.
2 для привода шагового двигателя для генерации сигнала квадратной волны.
3 настраиваемых импульсов, генерируемых для использования MCU.
4 регулируемые импульсные генерации, связанные схемы управления.   Описание:
1, Размеры: 3,1 см * 2,2 см
1, основной чип: NE555;
2. Входное напряжение: 5V-15VDC. 5 в источник питания, выходной ток может около 15 мА; 12 в источник питания, выходной ток может около 35 мА; 3. Входной ток: 100 мА
4, амплитуда выходного сигнала: 4,2 V V-PP до 11,4 V V-PP. (Различные в зависимости от входного напряжения, амплитуда выхода будет отличаться)
5, максимальный выходной ток: 15 мА (5 в источник питания, V-PP более 50%), 35 мА (12 в источник питания, V-PP более 50%)
Преимущества:
1, выход с Светодиодный индикатор, нет выход простой (Ближний свет светодиодный объем, высокий светодиодный Выкл частоты сравнительно низкая, светодиодный мигает);
2, выходной уровень выбирается частотный диапазон, выходная частота более непрерывно регулируется;
LF Файл: 1 Гц ~ 50 Гц
Если файл: 50 Гц ~ 1 кГц
Высокочастотный Файл: 1 кГц ~ 10 кГц
HF Файл: 10 кГц ~ 200 кГц 3, Выходной рабочий цикл может точно настроить, рабочий цикл и частота не регулируются отдельно, регулировка рабочего цикла изменит частоту 4. Выходная частота регулируется;
Период T = 0,7 (RA + 2 RB) C RA, RB 0-10K регулируется; Низкий профиль, когда C = 0,001 мкФ;
Если киосков C = 0,1 мкФ;
Высокочастотный файл C = 1 мкФ;
HF stalls C = 100 мкФ, поэтому частота волны покупателей может иметь собственные расчеты;

 Посылка включает в себя:

2 x модуль





---

---
