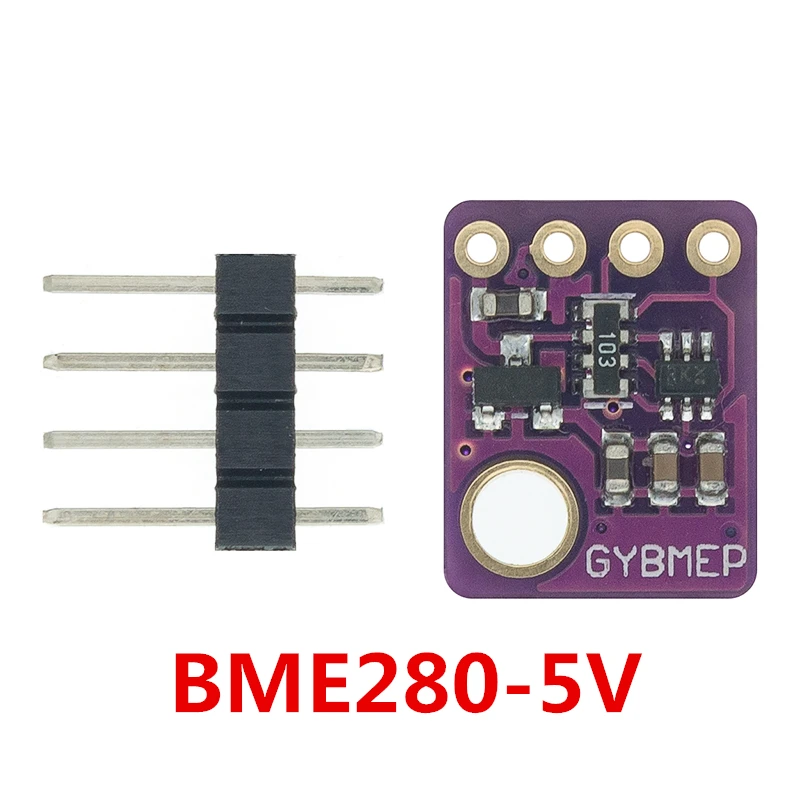

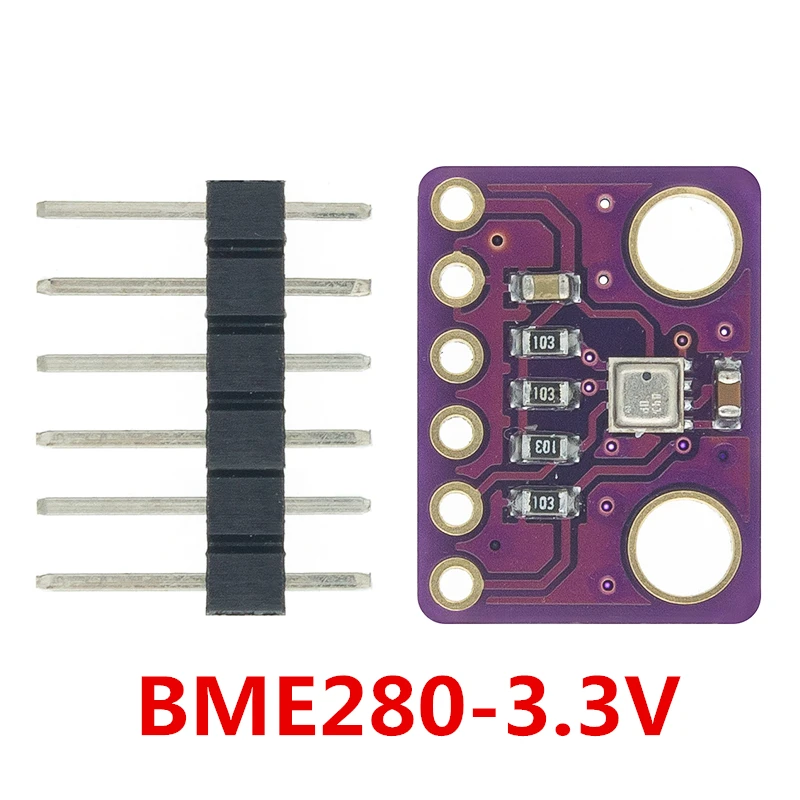

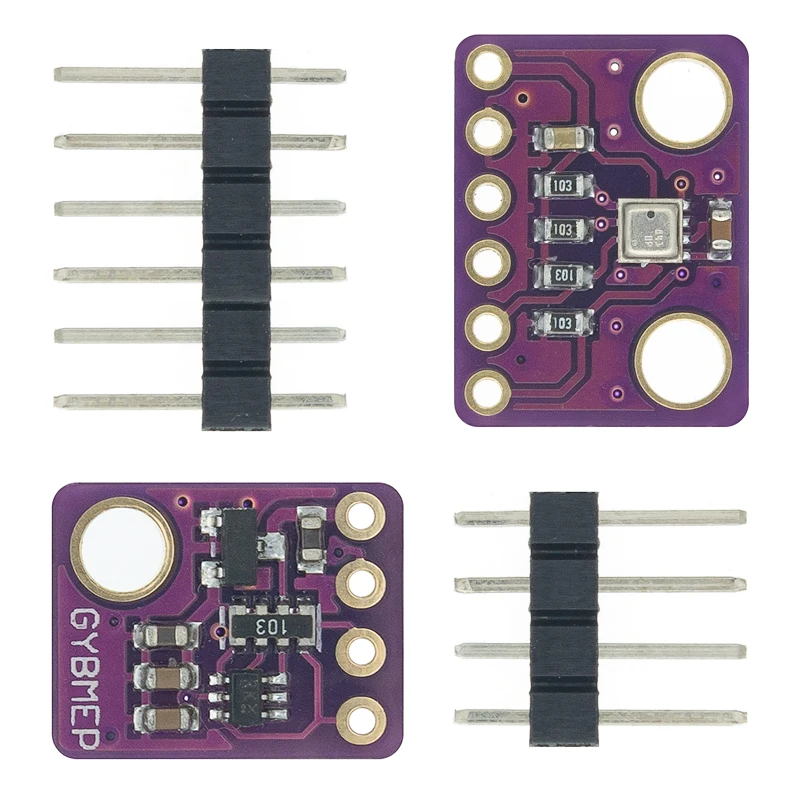

Цифровой датчик температуры и влажности BME280 3 В 5 модуль датчика атмосферного

---



Описание ME-BME280 представляет собой секционную панель с датчиком температуры, влажности и давления Bosch tec ME280. Комиссия по выбору I2C адрес Джемпер (припой ссылка GS2), I2C подтягивание резисторы, 7 штыревой разъём 2,54 мм и двумя монтажными отверстиями 3,5 мм. Настройка платы по умолчанию; Одинарный силовой рельс Vdd = Vdd_IO (соединение для припоя GS1), выдвижные резисторы (R2, R3) 10k, Селекторный резистор протокола 0ohm (R1), отделочные конденсаторы 0,1 мкФ на обоих контактах источника питания Vdd & Vdd_IO. При подключении платы к обеим рельсам питания VDD_IO 1,8 V и VDD 3,3 V обязательно удалите перемычку для силовых рельсов GS1!   Характеристики BME280 -Посылка 2,5 мм x 2,5 мм x 0,93 мм металлическая крышка LGA -Цифровой интерфейс I2C (до 3,4 МГц) и SPI (3 и 4 провода, до 10 МГц) -Напряжение питания VDD основной блок питания Диапазон напряжения: 1,71 V до 3,6 V VDDIO интерфейс Диапазон напряжения: 1,2 V до 3,6 V -Потребление тока 1,8 мкА @ 1 Гц влажность и температура 2,8 мкА @ 1 Гц давление и температура 3,6 мкА @ 1 Гц влажность, давление и температура 0,1 мкА в спящий режим -Рабочий диапазон-40 & helliр + 85 C, 0 & helliр; 100% отн. Влажность, 300 & helгуб; 1100 hPa-датчик влажности и датчик давления могут быть независимо включены/отключены     Bosch усилил свою игру с новым датчиком BMP280, экологическим датчиком с температурой, барометрическим давлением, которое является обновлением следующего поколения до BMP085/BMP180/BMP183. Этот датчик отлично подходит для любых погодных ощущений и может даже использоваться как в I2C, так и в SPI!   Этот точный датчик от Bosch является лучшим недорогостоящим, точным датчиком для измерения барометрического давления с & plusmn;1 hPa абсолютной точностью и температурой с & plusmn; 1,0 & deg;C точностью. Поскольку давление меняется с высоты, и измерения давления настолько хороши, вы также можете использовать его в качестве высотомера с точностью до 1 метра   В BME280 является следующего поколения датчиков от Bosch, и это обновление до BMP085/BMP180/BMP183-с малой высоты шум 0,25 m и один и тот же для преобразования времени. Он имеет те же характеристики, но может использовать либо I2C, либо SPI. Для простой проводки, перейдите с I2C. Если вы хотите подключить кучу датчиков, не беспокоясь о столкновениях с адресом I2C, перейдите с SPI.







---

---
