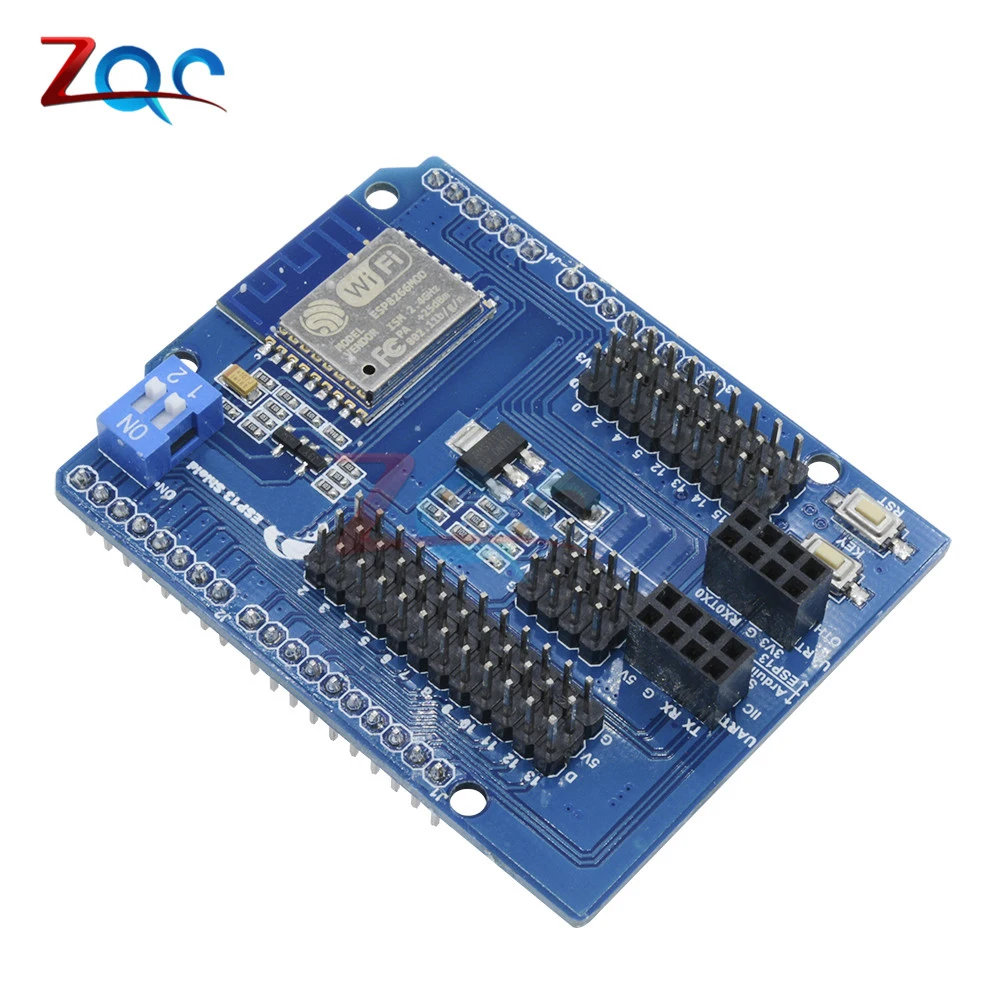

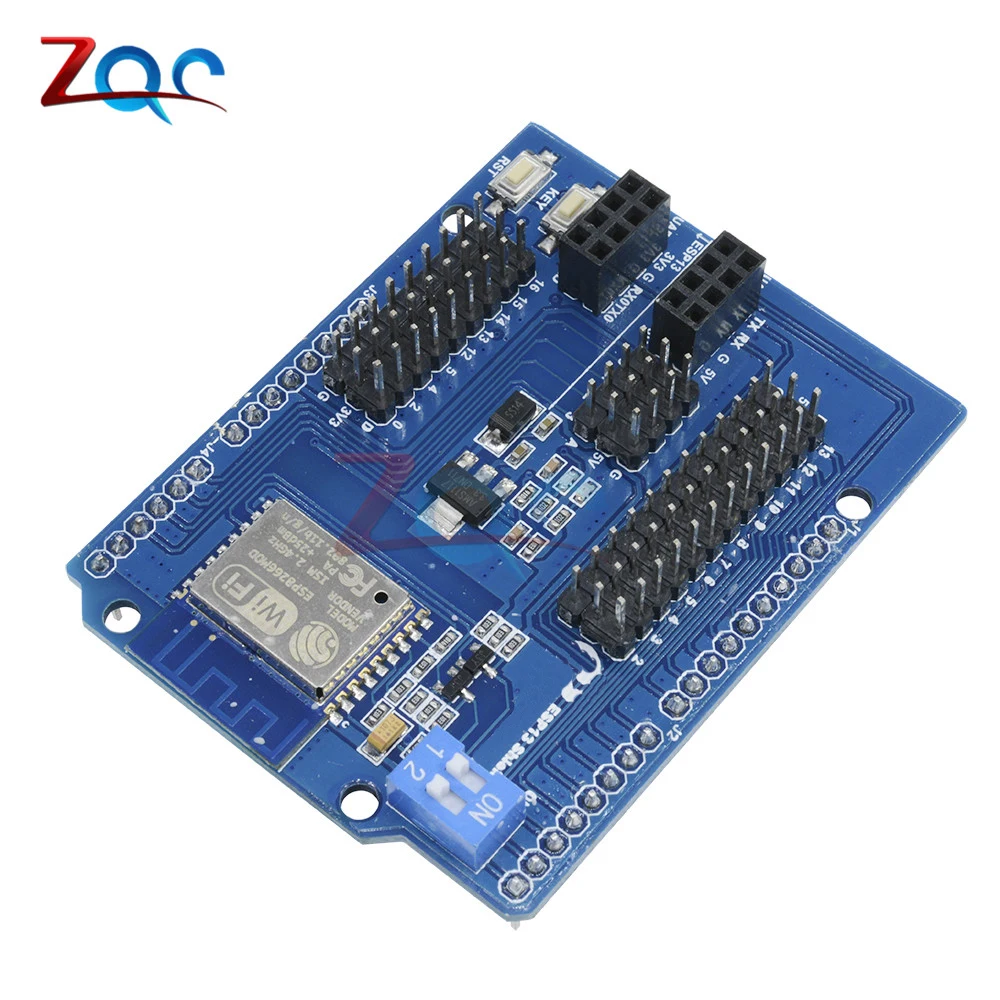

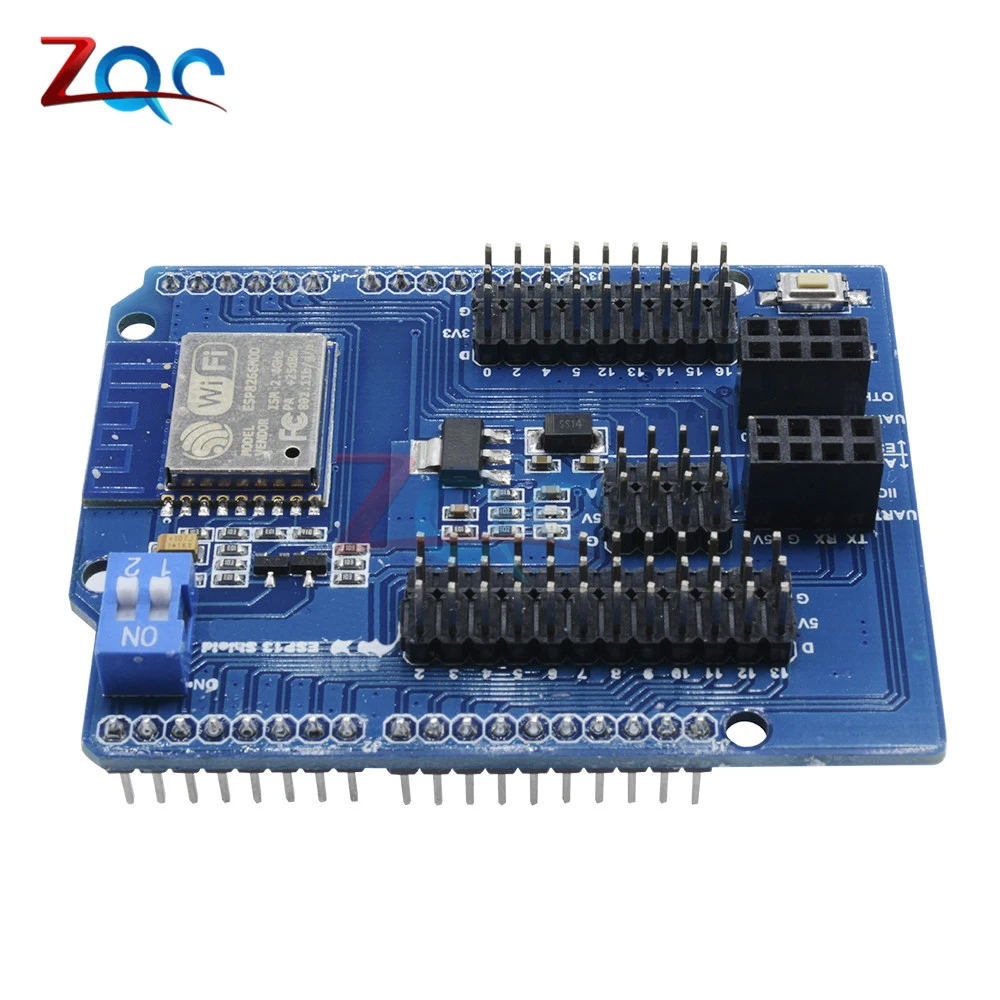

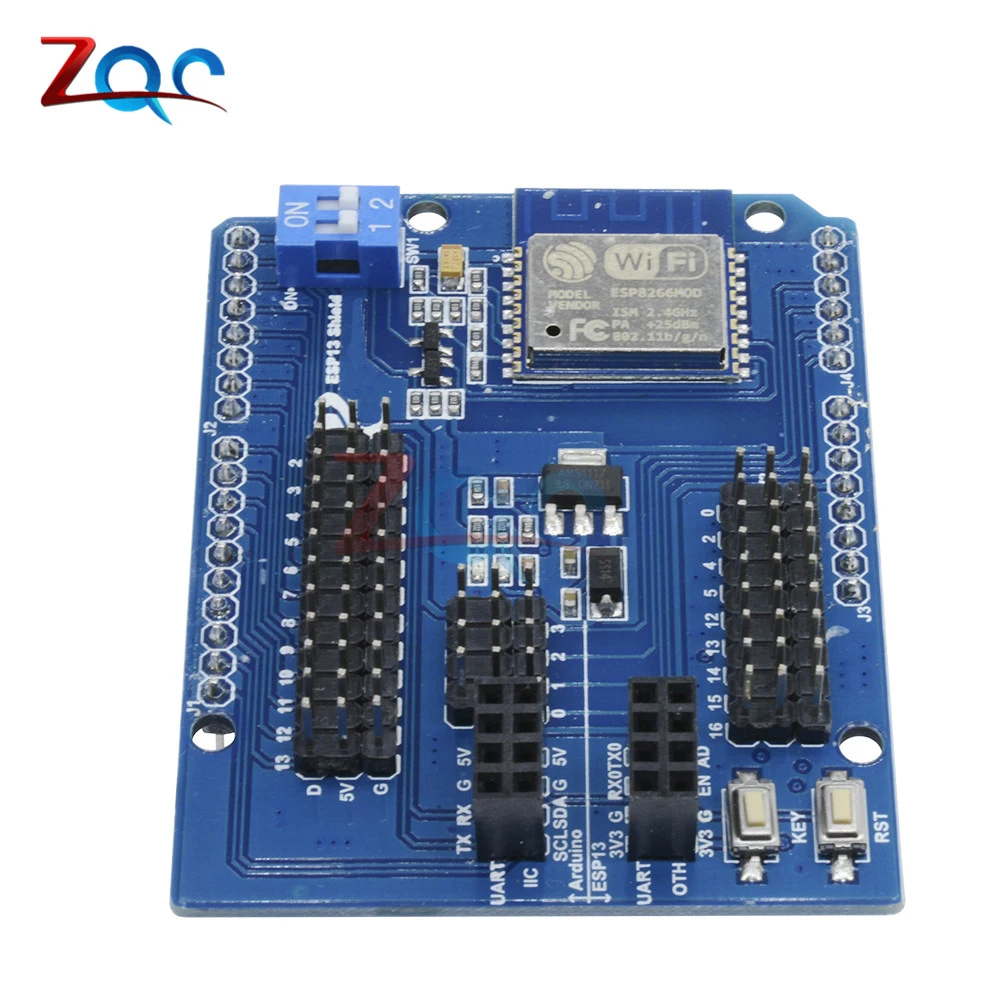

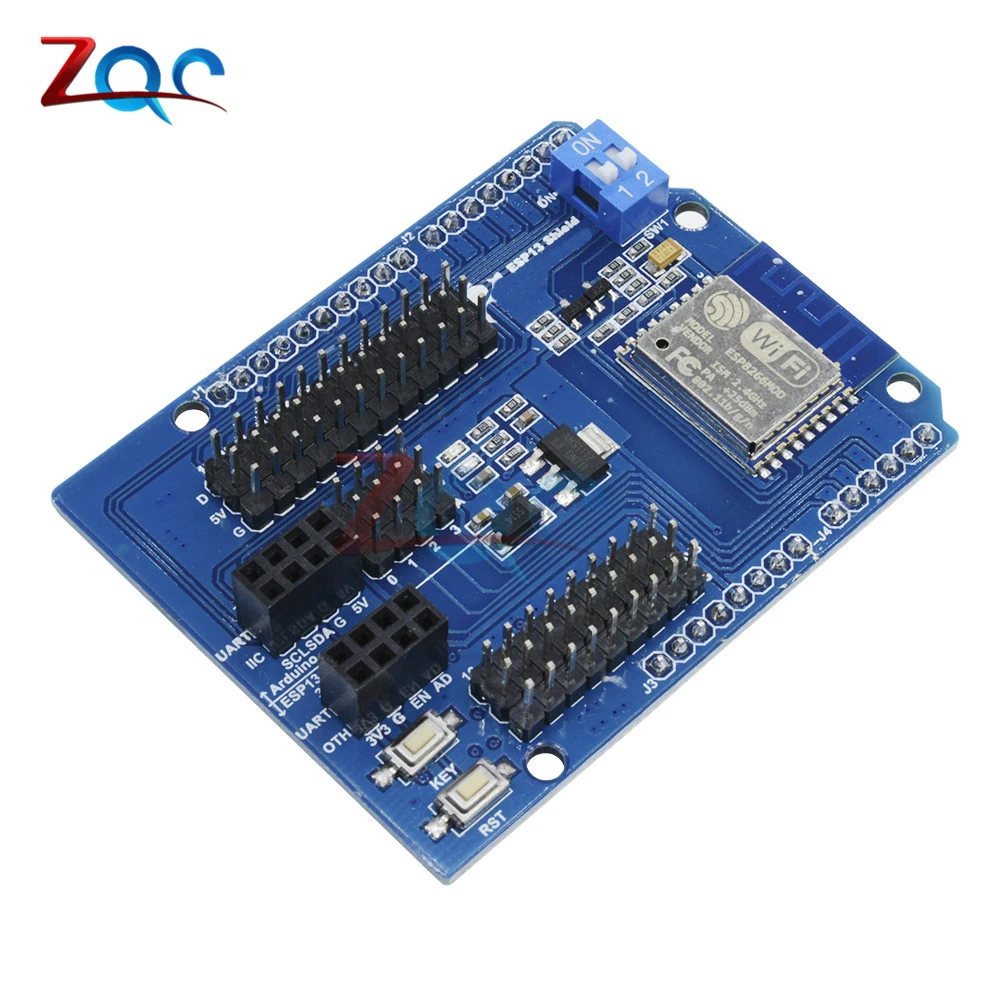

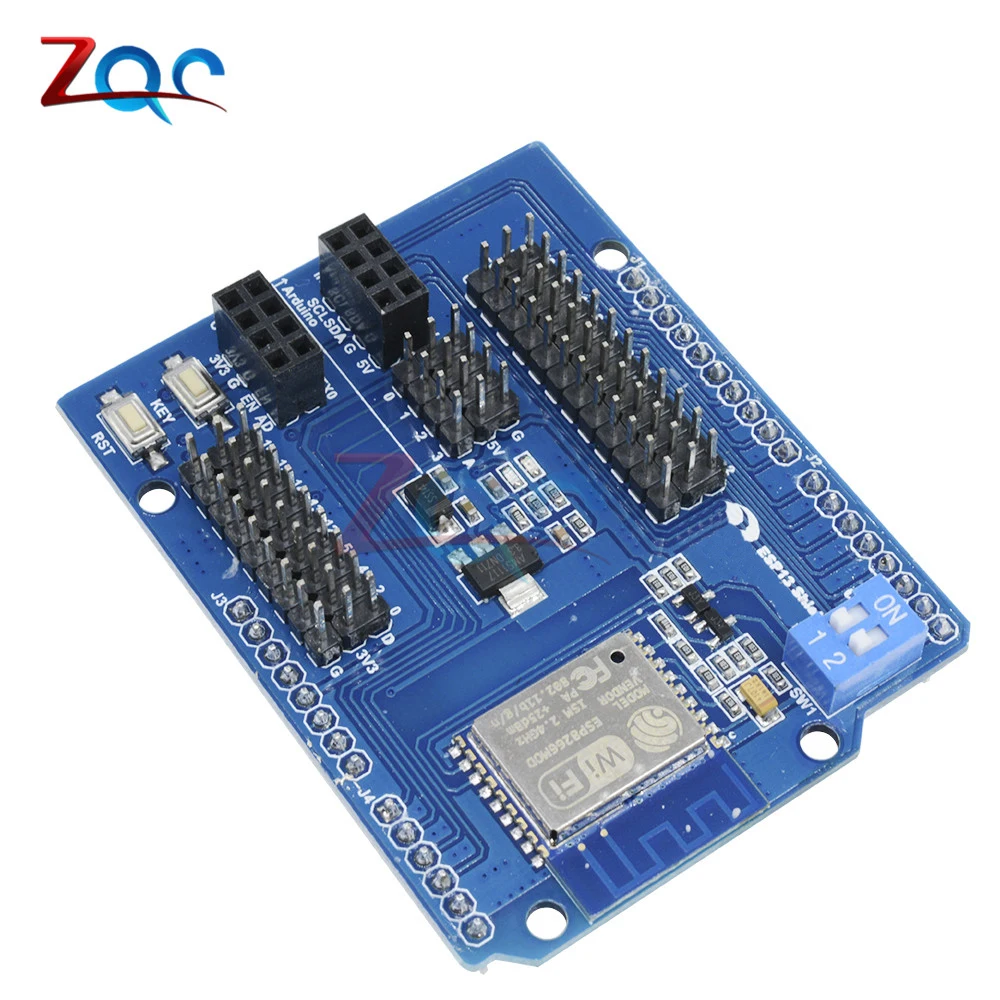

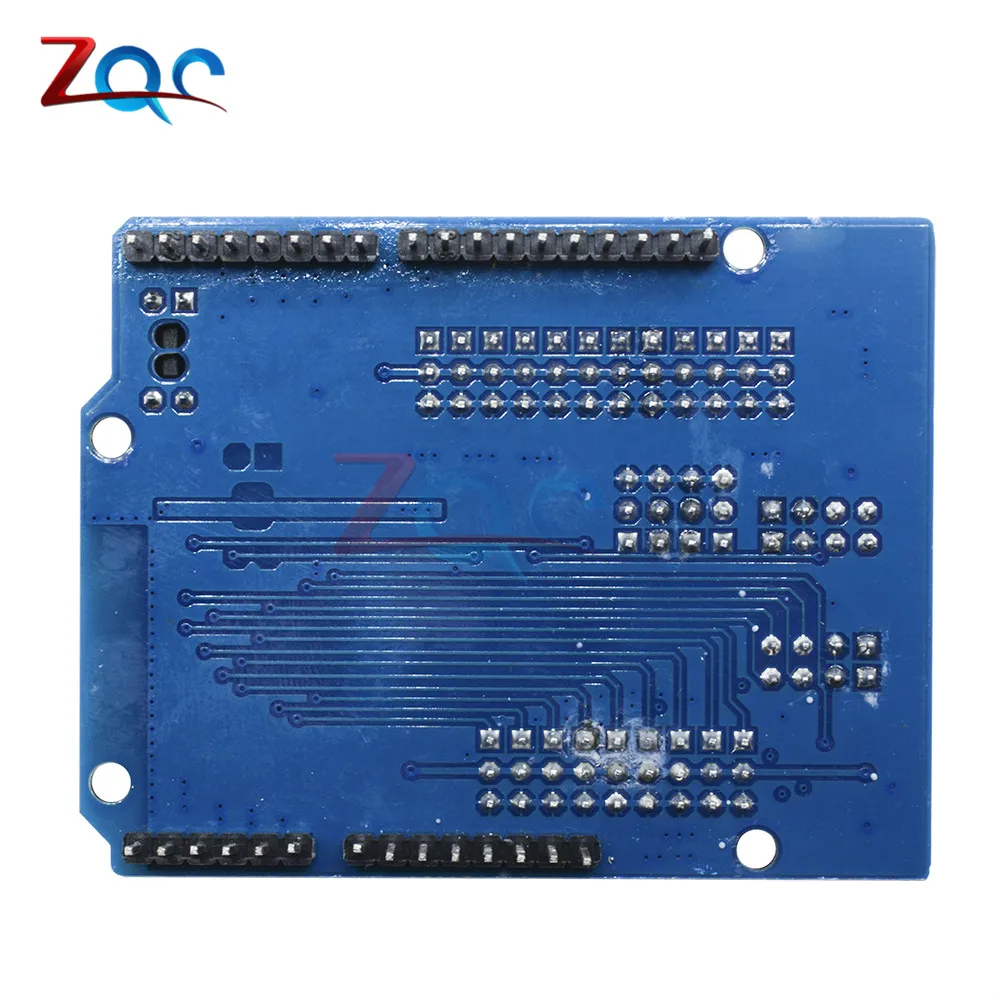

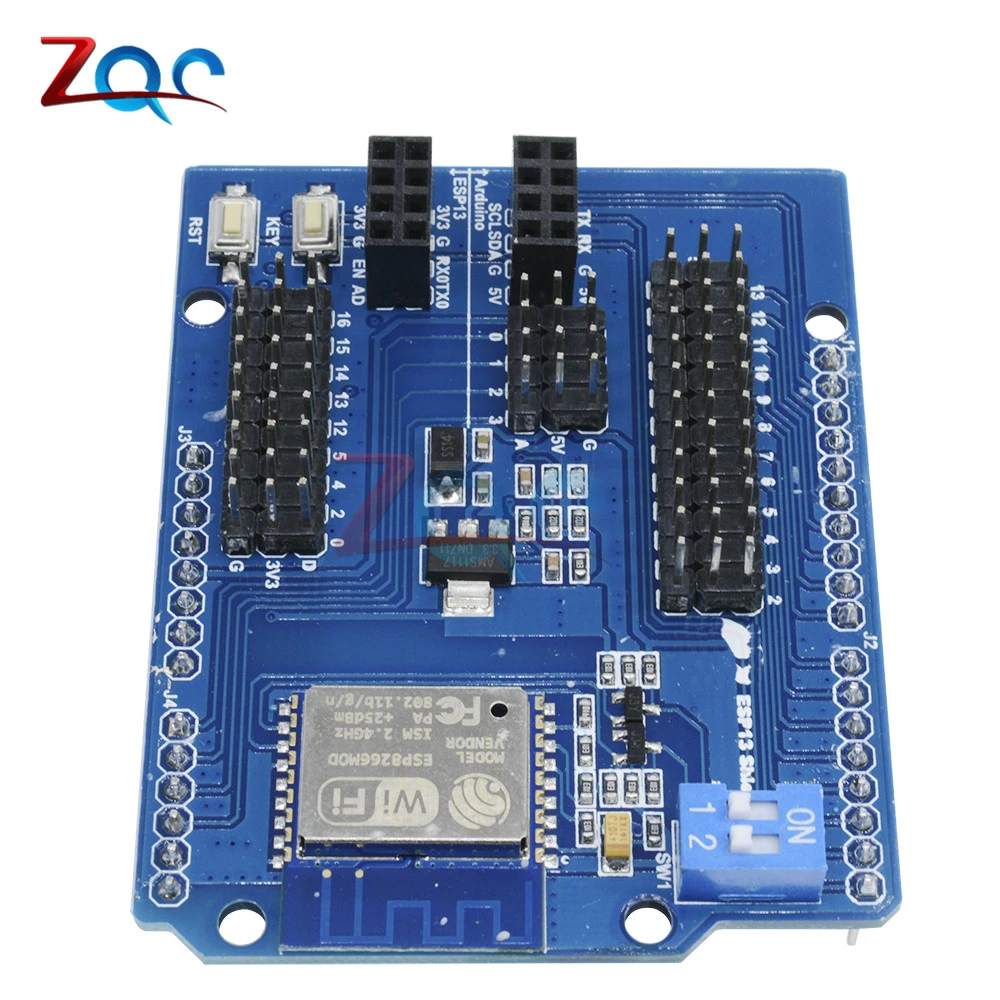

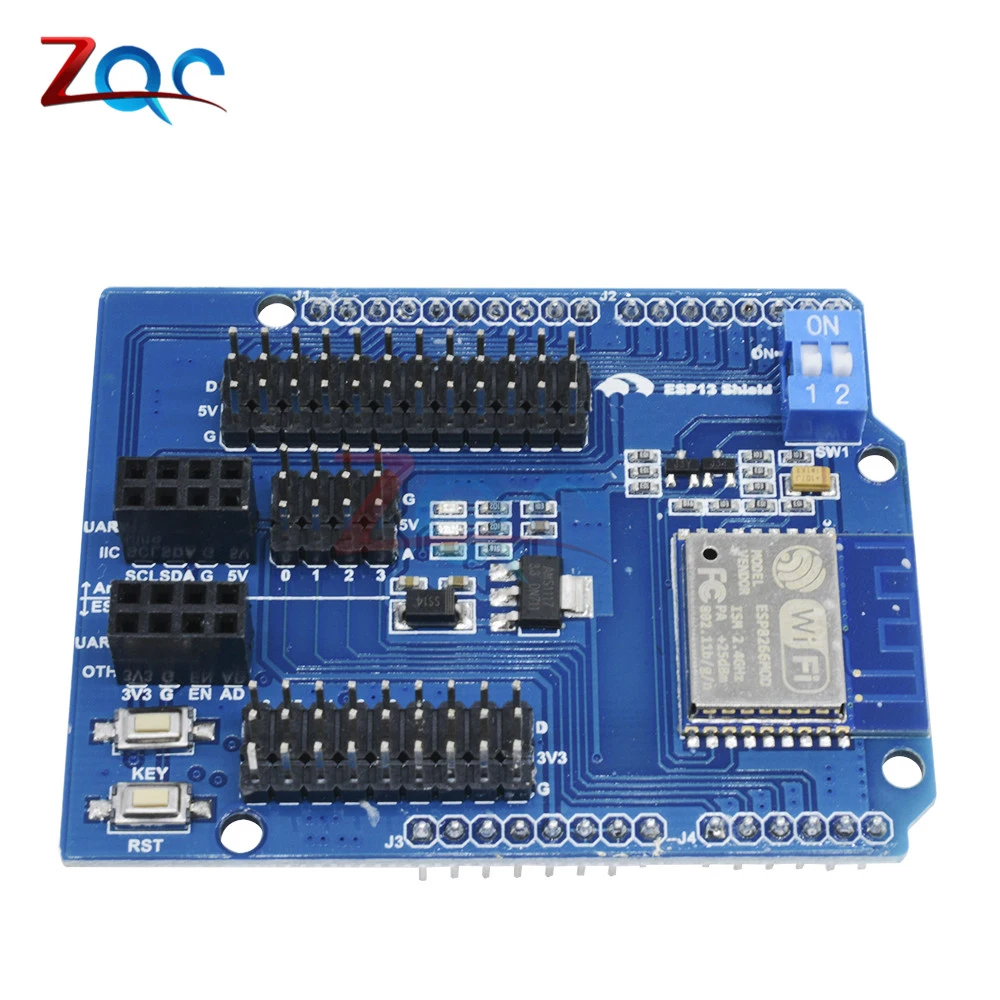

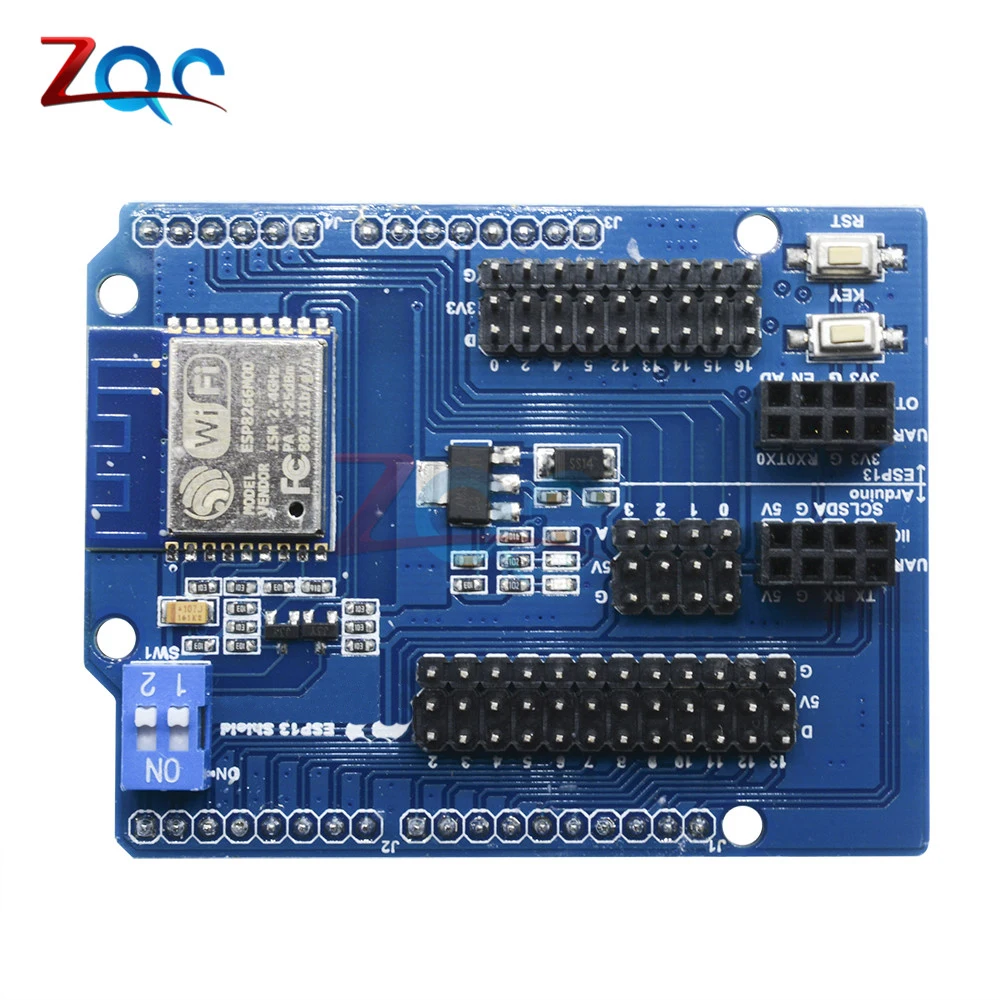

Wi Fi щит для Arduino UNO R3 2560 от ESP8266 веб сервер IoT DIY макетная плата ESP13 модуль One|Детали и

---

Щит разработан на основе esp8266 системами Espressif, Pin-совместим с Arduino UNO/Mega2560 DevBorad.
Wi-Fi модуль-это чипы промышленного класса ESP8266, Который является ESP-13 с Металлическим экраном, сильной защитой от помех;
Щит совместим с Arduino Uno, Mega2560 и другой платой управления. Преобразователь напряжения чип используется для того, чтобы иметь дело с 3,3 V (Esp8266) и 5 вольт постоянного тока (для Arduino);
Двойные DIP-переключатели используются для последовательных портов, так что Этот модуль щит может использоваться только в качестве для Arduino Uno Плата расширения, А также использовать в качестве расширительной платы ESP8266;
Последовательные данные передаются на устройство Wi-Fi прозрачно, и в обратном направлении. Для Arduino программа не требует какой-либо настройки;
Веб-сервер разработан для настройки параметров Wi-Fi и параметров последовательного порта;
Модуль Щит может использоваться в качестве независимого ESP8266 Совет по развитию. Например, Загрузка прошивки official AT commands, можно использовать прошивку с открытым исходным кодом NodeMCU;
Модуль Щит также может использоваться в качестве самостоятельного Плата расширения для Arduino Uno
Технические характеристики:

802,11 b / g / n Беспроводные стандарты;
Режимы STA / AP поддерживают;
Стек TCP / IP, одна розетка;
Поддерживает стандартный сервер TCP / UDP и клиента;
Поддерживает последовательный порт, конфигурация скорости передачи данных: 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps;
Поддерживает последовательные бит данных: 5/6/7/8 бит;
Поддерживает паритет серии: нет;
Поддерживает последовательные концевые бит: 1/2 бит;
Pin-совместим с Arduino UNO, Mega;
Для Arduino Pinout 2/3/4/5/6/7/8/9/10/11/12/13;
ESP8266 GPIO Pinout 0/2/4/5/9/10/12/13/14/15/16 / ADC / EN / * UART TX / UART RX;
Кнопка ключа: Настройка режимов;
DIP-переключатели с двумя портами: Переключение для Arduino и ESP8266;
Wi-Fi Рабочий ток: Непрерывная передача данных: & Asymp; 70mA (макс. 200 мА), режим холостого хода: <200uA;
Скорость передачи сигнала через Wi-Fi: 110-460800bps;
Температура: -40 градусов ~ + 125 градусов;
Влажность: 10-90 градусов без конденсации;

Посылка включает в себя:

Веб-сервер ESP8266 для Arduino UNO, серия, Wi-Fi щит, плата с ESP-13, 1 шт.



---

---
