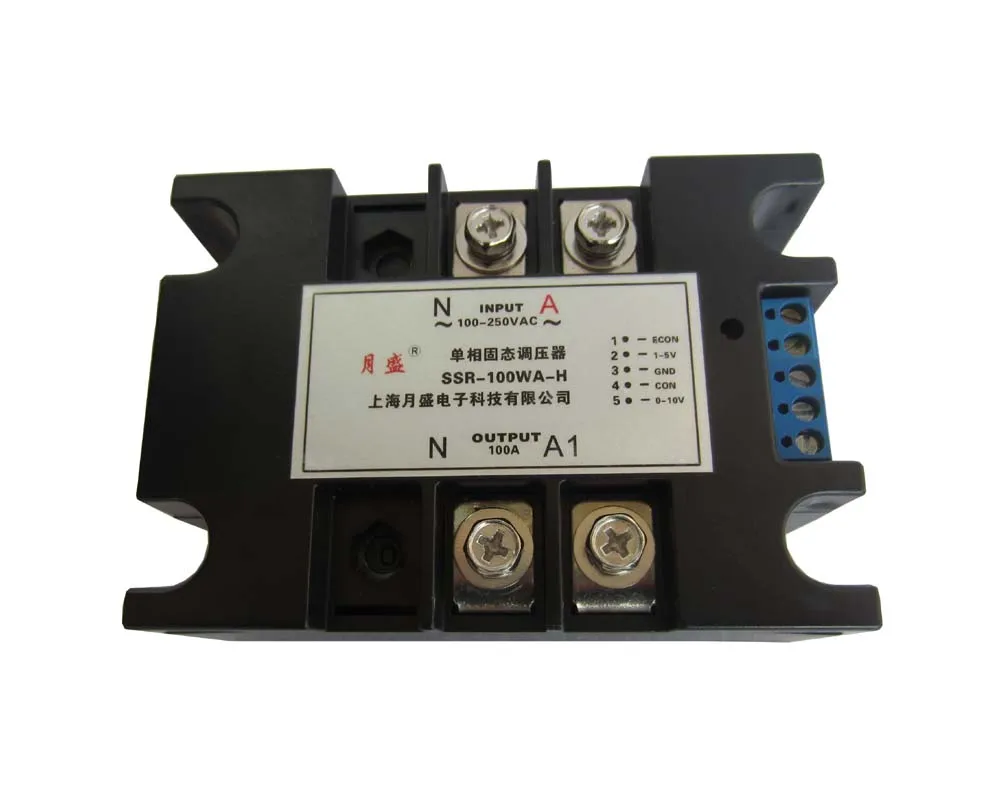

Однофазный полностью изолированный полуволновой модуль регулятора напряжения

1. Характеристики продукта

Модуль регулирования напряжения полуволнового типа в основном используется для контроля вибрации катушки вибрации. Например, цемент, чай, глутамат натрия, подача, добыча и другие смешанные пропорции оборудования, регулируемый модуль давления может быть использован для контроля вибрации электрической вибрационной машины.

Различные сигналы управления 4-20 мА, 1-5 В, 0-10 В, 10 к Омега потенциометры

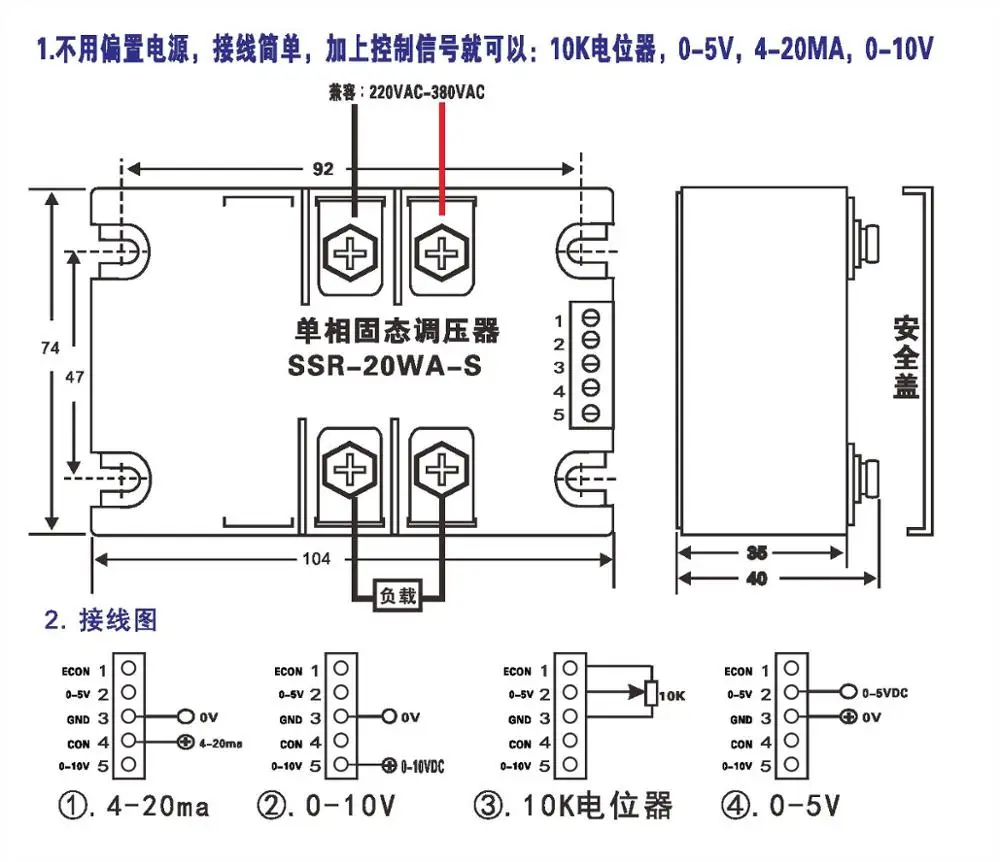

Три.Однофазное полностью изолированное твердотельное регулирование напряженияОсуществлятьРазмер и схема подключения: (единица измерения: мм)

Кривую температуры:

Пять. Обратите внимание на выбор твердотельных релейных продуктов:
При выборе продукта, должно быть различное положение на текущий класс в зависимости от различных свойств нагрузки. (Когда нагрузка заблокирована, ее можно выбрать в 2-3 раза больше тока нагрузки. При загрузке индуктивной или емкостной нагрузки, ее можно выбрать в 3-5 раз больше тока нагрузки.
В соответствии с соотношением между нагрузочным током и температурой окружающей среды, когда температура окружающей среды высокая или отвод тепла не является хорошим. Текущая мощность должна быть увеличена. Для того, чтобы избежать короткого замыкания, когда используется нагрузка, требуется Быстрый выключатель или быстрый предохранитель, который соответствует этому продукту в цикле нагрузки.
Когда нагрузка загружается, выходной конец и Варистор должны быть прикреплены, чтобы предотвратить повреждение тиристора. Выбор варистора (MOV): 430-470 в для 240 в, 680-750 В для 440 В и 1100-1200 в для 660 В.
Установка должна быть аккуратной, гладкой, между радиатором и требованием контактной поверхности продукта, а поверхность равномерно покрыта слоем тепловой смазки, затяните винты симметрично закрепленные, наконец, будут установлены на плоских шайбах, пружинных шайбах.
• Когда твердотельное реле выключено в первый раз, оно должно использовать оставшуюся температуру для затягивания крепежных винтов, так что твердотельное реле и поверхность радиатора можно тесно связаться для достижения наилучшего эффекта охлаждения.
Номинальный ток различных типов твердотельных реле-это Номинальный ток при температуре окружающей среды 40 с, поэтому тепловыделение полное!
Обратите внимание на конец нагрузки, не используйте мультиметр, чтобы восстать и сломать продукт!
