M.NT68676 плата драйвера ЖК светодиодный одного контроллера (HDMI + VGA DVI аудио) для B173RW01

---

Это отличный набор легкой сборки ЖК-контроллера, который используется для превращения неиспользованной ЖК-панели в рабочий стол/ПК
Монитор. Это будет удивлением, что ваш неиспользованный ЖК-дисплей будет хорошо использоваться, и больше не будет пустой тратой. Или это очень интересно
Вещи, чтобы сделать монитор успешно самостоятельно. Он поддерживает большинство ЖК-панелей от 12,1 "до 55" с LVDS
Интерфейс и разрешение 2048x1152, комплект plug & play, не требует пайкиNeEded в качестве организатора.

Описание:

M.NT68676.2A-это плата управления монитором, которая поддерживает светодиодный/ЖК-панели с разрешением до 2048X1152.

M.NT68676.2A может синхронизироваться с компьютером автоматически. Синхронизация требует синхронного сигналаЧто

Горизонтальная и вертикальная синхронизация разделена.

M.NT68676.2A поддерживает динамическое контрастное управление, вход для наушников и цифровое управление громкостью одновременно.

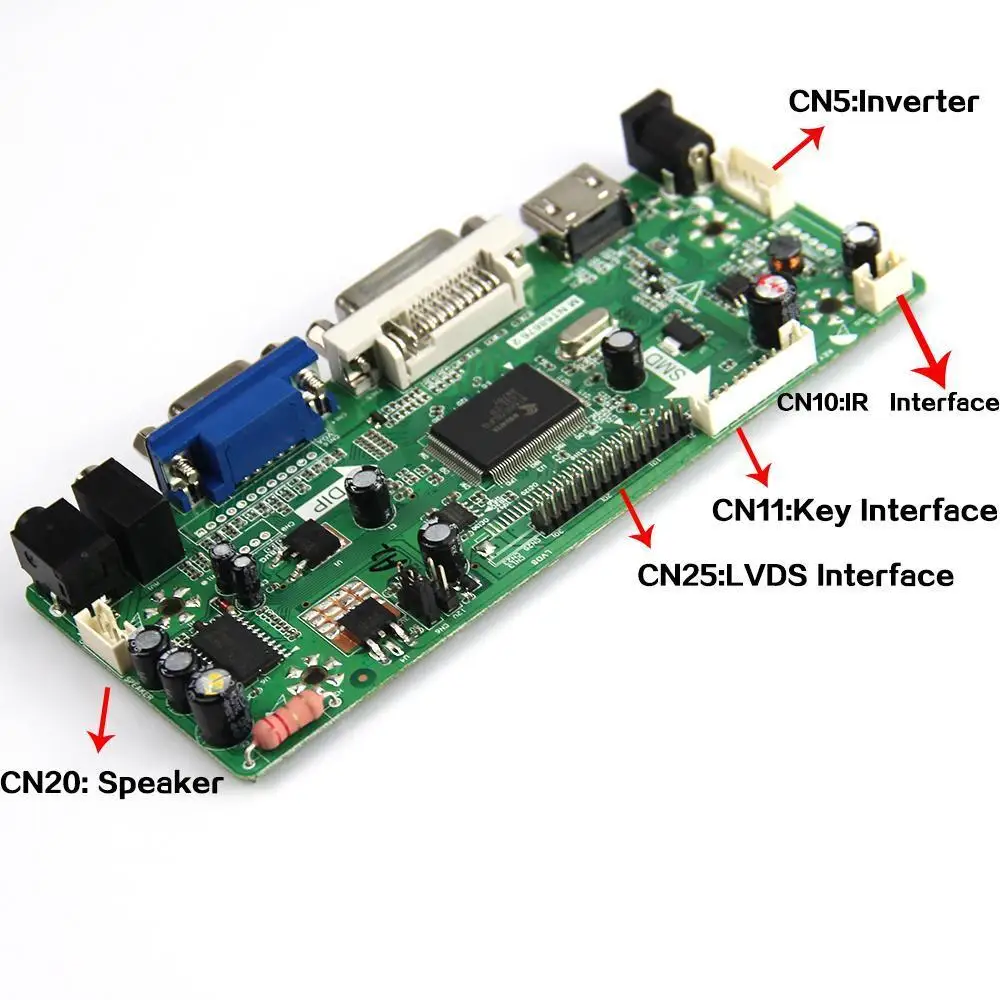

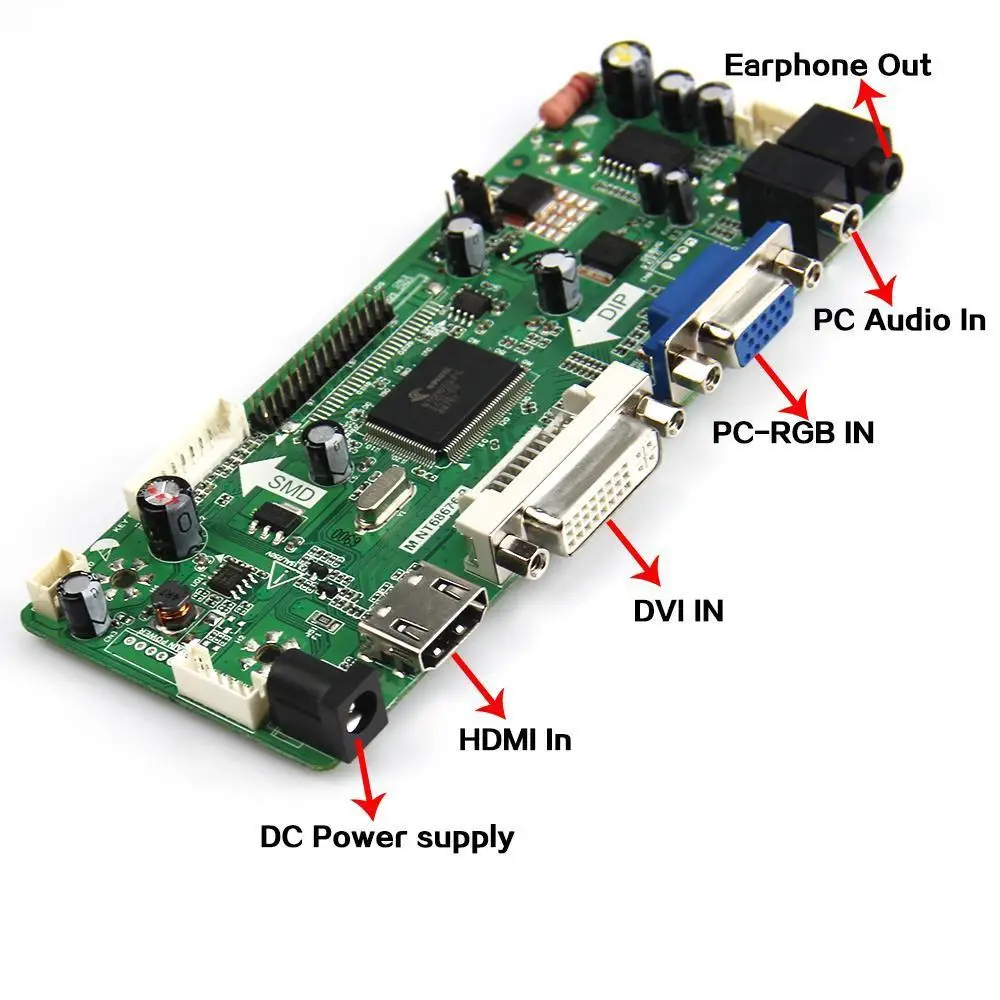

M.NT68676.2A с интерфейсом, показанным ниже:



Размер платы: 5,47 дюйма (Д) * 2,28 дюйма (Ш) * 0,67 дюйма (В)

 Скачать Спецификация платы контроллера



Советы покупателям:

Пожалуйста, убедитесь, что вертикальный и горизонтальный драйвер внутри ЖК-дисплея все еще работает, эта плата не может исправить его, если он не работает.

* Пожалуйста, заказывайте напрямую, если ваш номер ЖК-модели совпадает с нашим названием, или, пожалуйста, оставьте нам сообщение с вашим ЖК-дисплеем
Модель и версияКогда вы заказываете.

Q:Как найти моюЖК-дисплей Номер моделиИ номер версии?

О: как правило, этикетка на задней стороне ЖК-дисплея включает в себя информацию, такую как модель ЖК-дисплея иНомер версии.

 * Пожалуйста, подготовьте VGA кабель/DVI кабель/HDMI кабель и адаптер питания для платы контроллера, которую вы купили.
Они не входят в комплект.

 * Для этой платы требуется Входная мощность постоянного тока 12 В 3,3 а для ЖК-дисплея размером до 17 дюймов, а для ЖК-дисплея 12 В 4 а для ЖК-дисплея от 17 до 22 дюймов.
ЖК-дисплей не может гореть, если ток питания не прилагается, как указано.



Перед размещением заказа рекомендуем atteОбратите Ваше вниманиеРабочаяПоставка платы контроллера следующим образом:

SКак показано на левой фотографии, может работать, но справа нет!



* Для защиты этой платы от повреждений рекомендуется высококачественный адаптер питания, вы также можете купить в нашем магазине
Нажав а кнопку ниже ссылкам:
12VDC 3.3A Адаптер питания:Нажмите здесь

     12VDC4.0A Адаптер питания: Нажмите здесь



Установите советы:

* Держите заднюю сторону подальше от металлических предметов при подаче питания, или это может привести к короткому вырезу или повреждению основной ИС.

* Поскольку драйвер и напряжение отличаются от разных ЖК-дисплеев, пожалуйста, не меняйте перемычки на доске или используйте комплект для
Другой ЖК-дисплей с разным номером модели, в противном случае выМожет повредить ваш ЖК-дисплей. Пожалуйста, проконсультируйтесь с нами, если у вас есть другие
Вопрос или хотите использовать комплект для другой ЖК-панели.



 * СсылкаКнопочная панель, (начинается с левой стороны, и оставьте несколько контактов на правой панели)

 * ПодключенияДифференциальная Сигнализация пониженного напряженияС ЖК-дисплей разъемИ плата управления(Подключите отмеченную область LVDS с1St Штырь), иА затем вставьте устройство для чтения
   VGA или HDMI или DVIВходной сигналСигнал (По умолчанию вход VGA, Используйте кнопки для переключения на вход HDMI / DVI) .









* Применяется с мощностью 12 В постоянного тока

 *В комплекте Соединительный комплект.

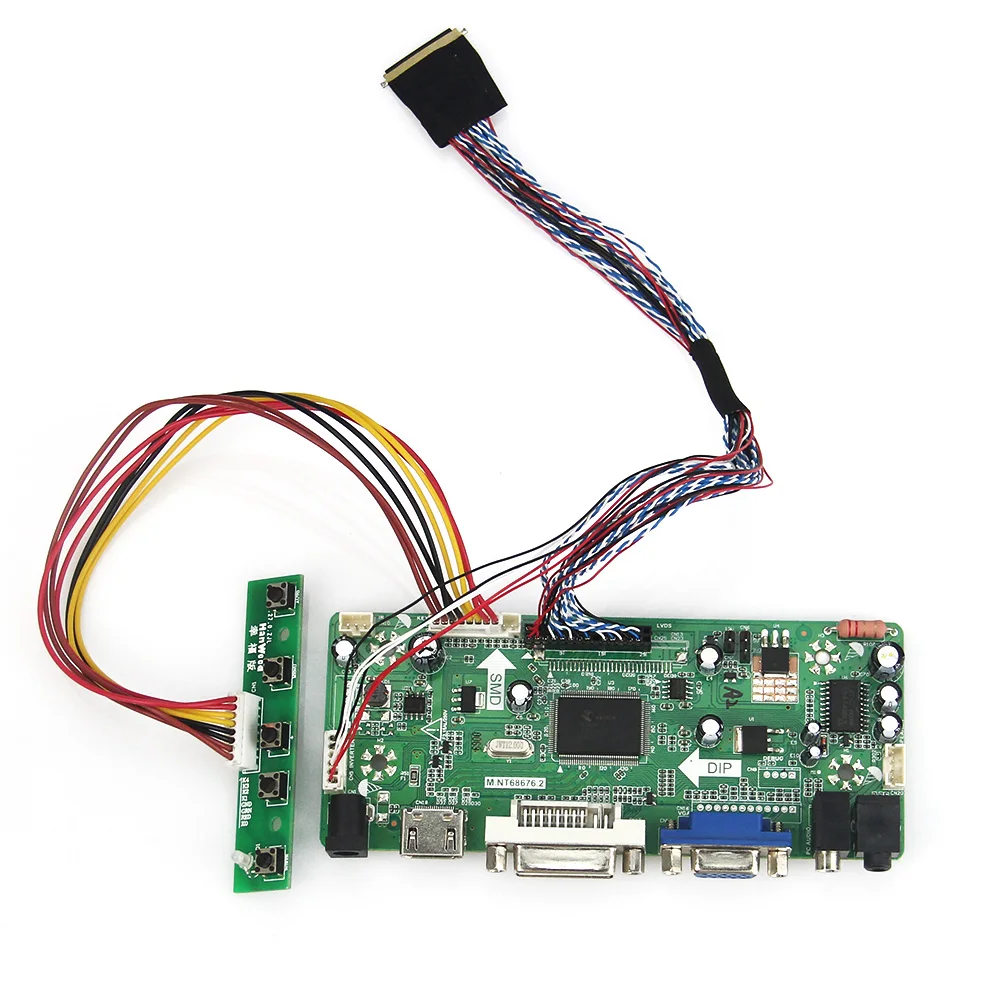

Вот Собранный ЖК-комплект:





Теперь Наслаждайтесь успехами DIY монитора, наш профессиональный инженер всегда будет рад поддержать вас
Если есть какие-либо вопросы, спасибо!

Вы также можете просмотреть наш видео-гид на youtube, спасибо!

 Ссылка введения:Https://youtu.be/s9xpn80muEk

 Примечание:

Пожалуйста, оставьте сообщение с вашей ЖК-моделью и версией при оплате, спасибо!



Посылка включает в себя:

1x ЖК-дисплей/светодиодный контроллер(M.NT68676 2.A)

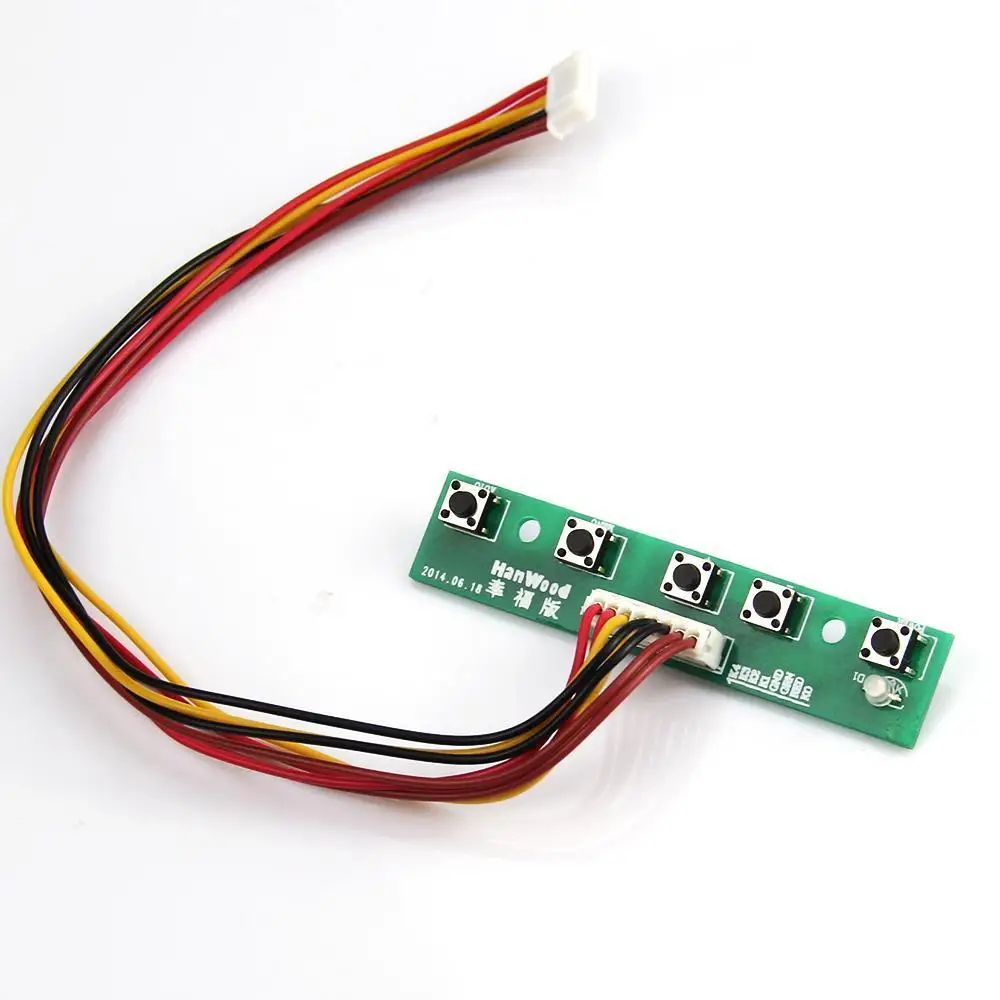

 1x клавиатура с кабелем

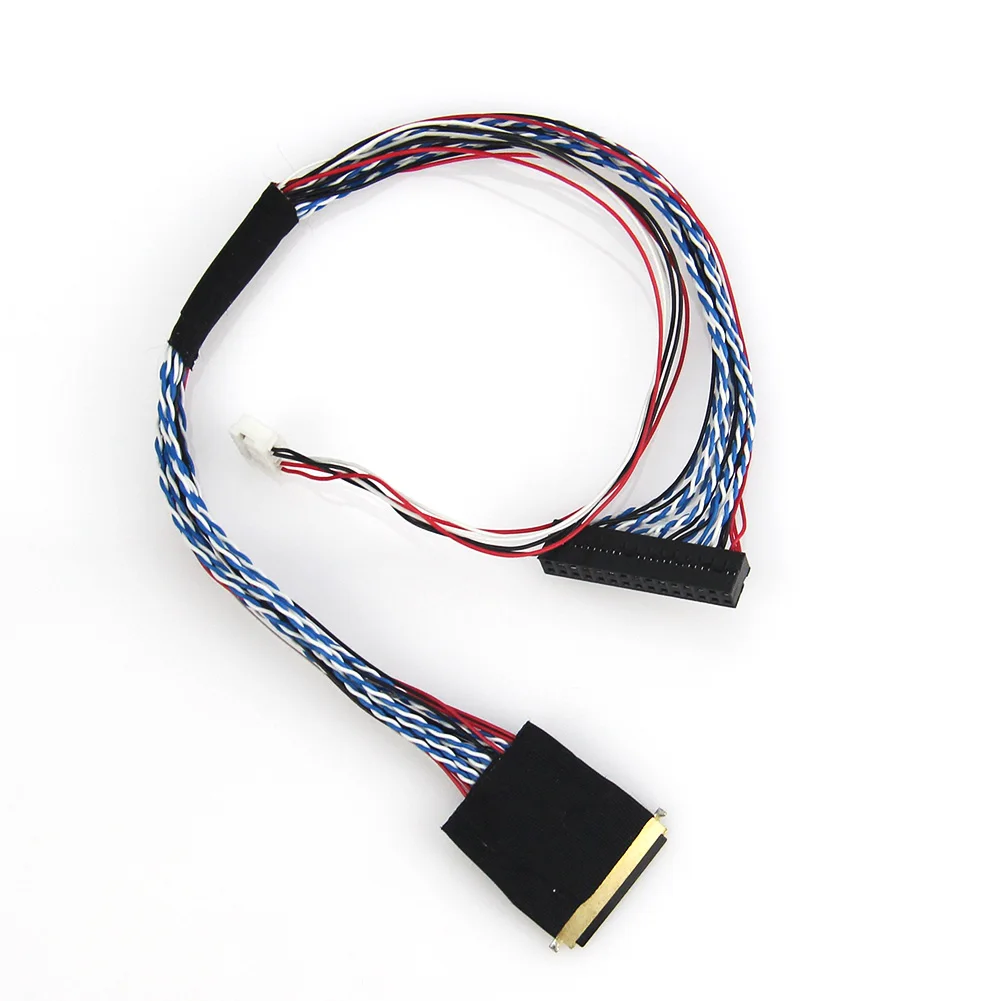

1x кабель низковольтной дифференциальной передачи сигналов



Демонстрация:(TFT ЖК-дисплей не входит в посылка.)
