Генератор сигналов XR2206 функция производителя фотомодуль сделай сам

---

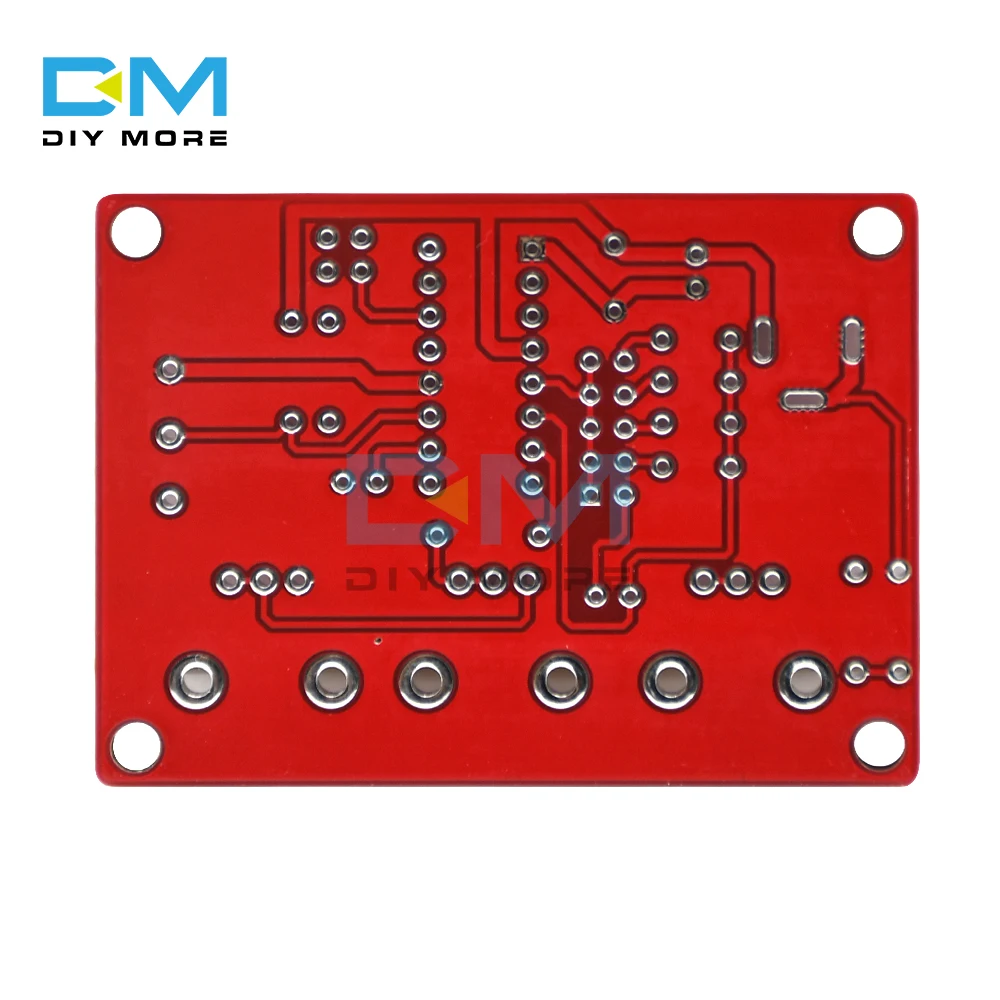

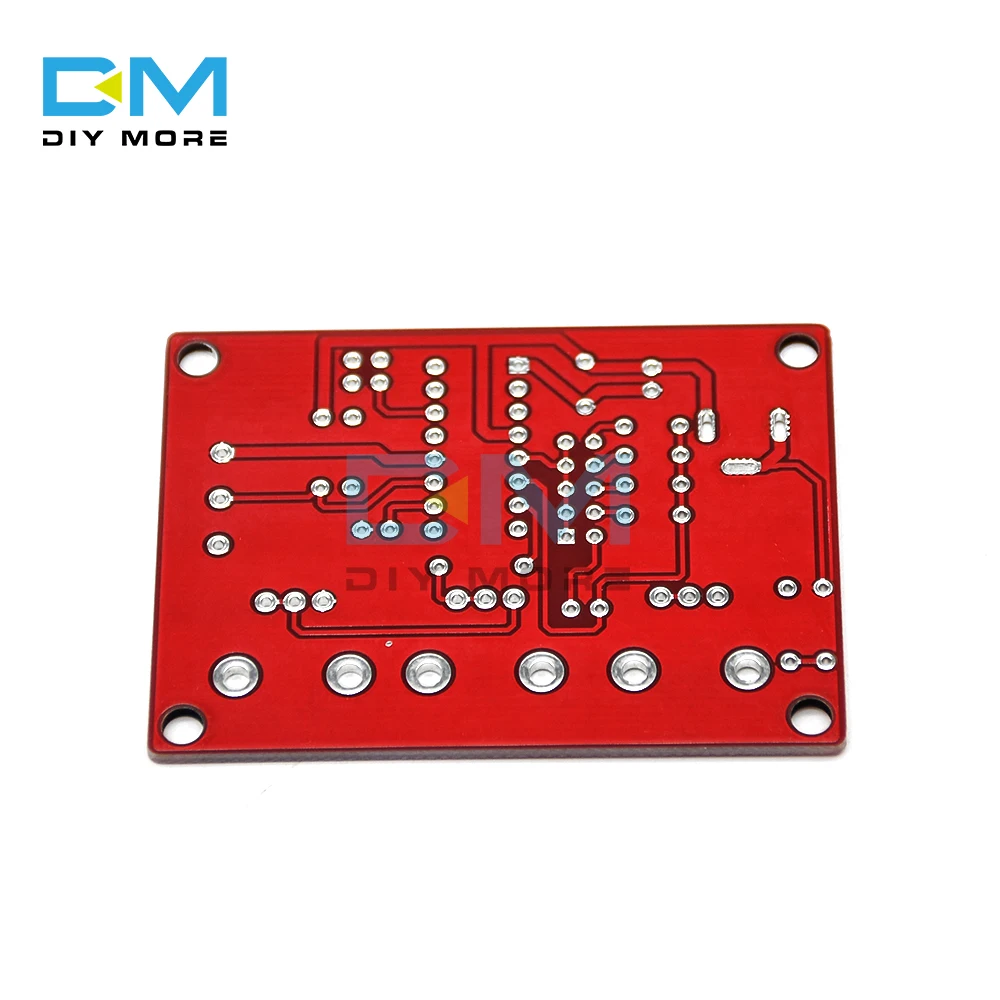

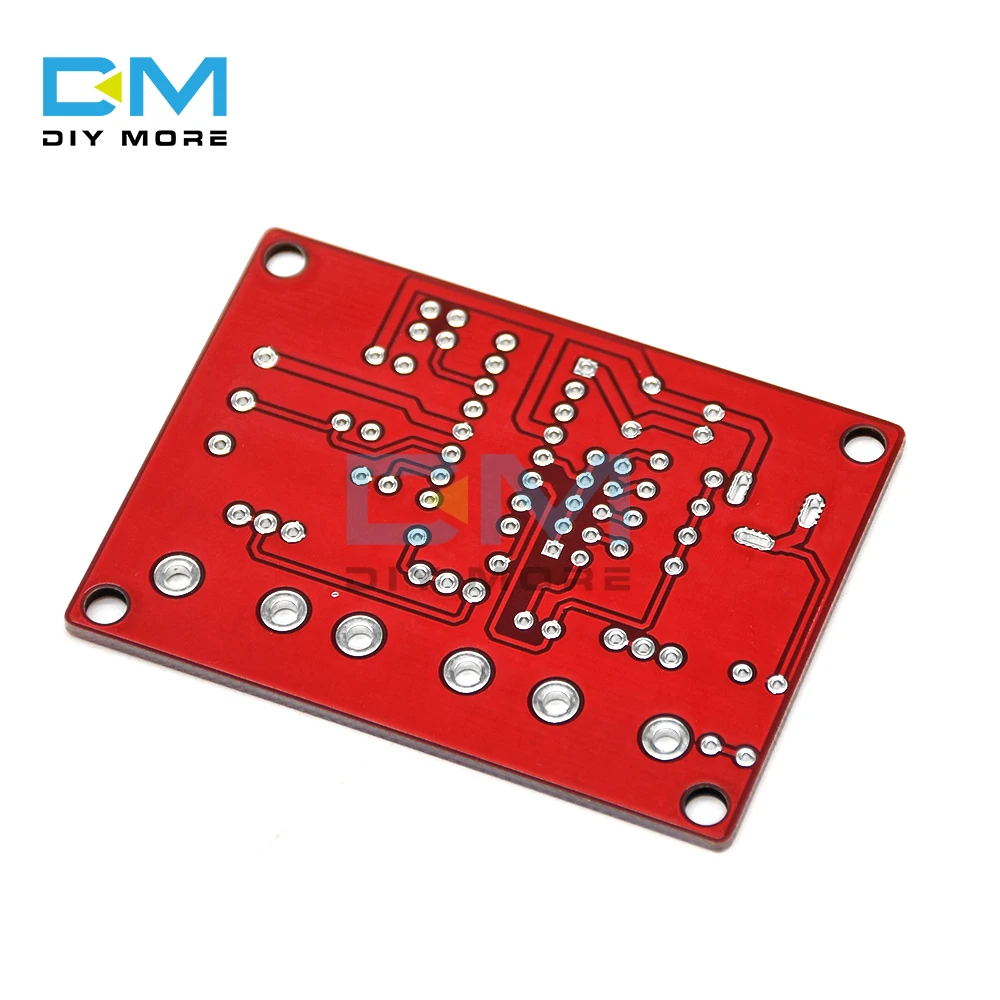

XR2206 генератор сигналов, Функциональная плата генератора DIY Kit модуль синусоидальный треугольный квадратный выход 1 Гц-1 МГц + чехол

Особенности:

Это все детали, они нуждаются в вашей собственной сварке и установке
Напряжение: 9-12 В DC вход

Формы волны: квадрат, синус и треугольник
Сопротивление: 600 Ом + 10%
Частота: 1 Гц-1 МГц
Синусоидальная волна
Амплитуда: 0 - 3 в при 9 В постоянного тока
Искажение: менее 1% (при 1 кГц)
Плоскостность: + 0,05дб 1 Гц-100 кГц
Квадратная волна
Амплитуда: 8 в (без нагрузки) на входе 9 В постоянного тока
Время подъема: менее 50 НС (при 1 кГц)
Время осени: менее 30 НС (при 1 кГц)
Симметричность: менее 5% (при 1 кГц)
Треугольная волна
Амплитуда: 0 - 3 в при 9 В постоянного тока
Линейность: менее 1% (до 100 кГц) 10 мА

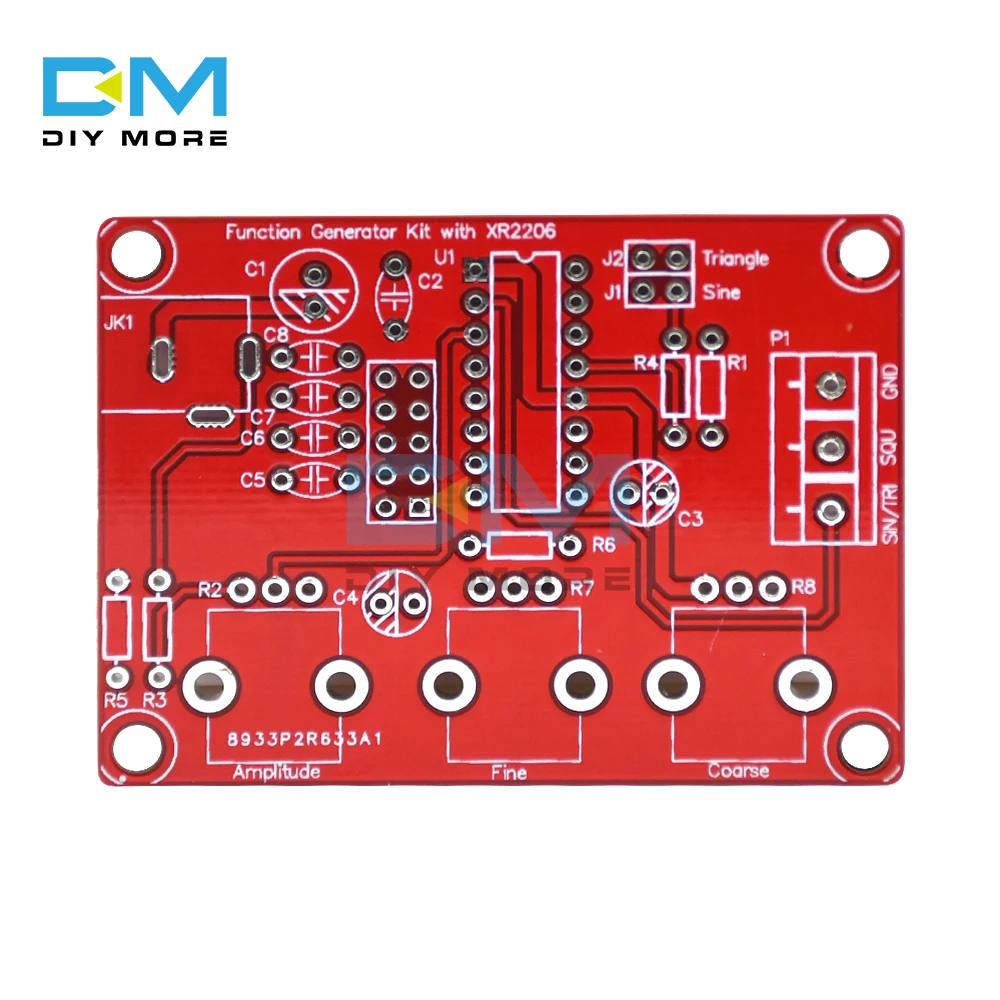

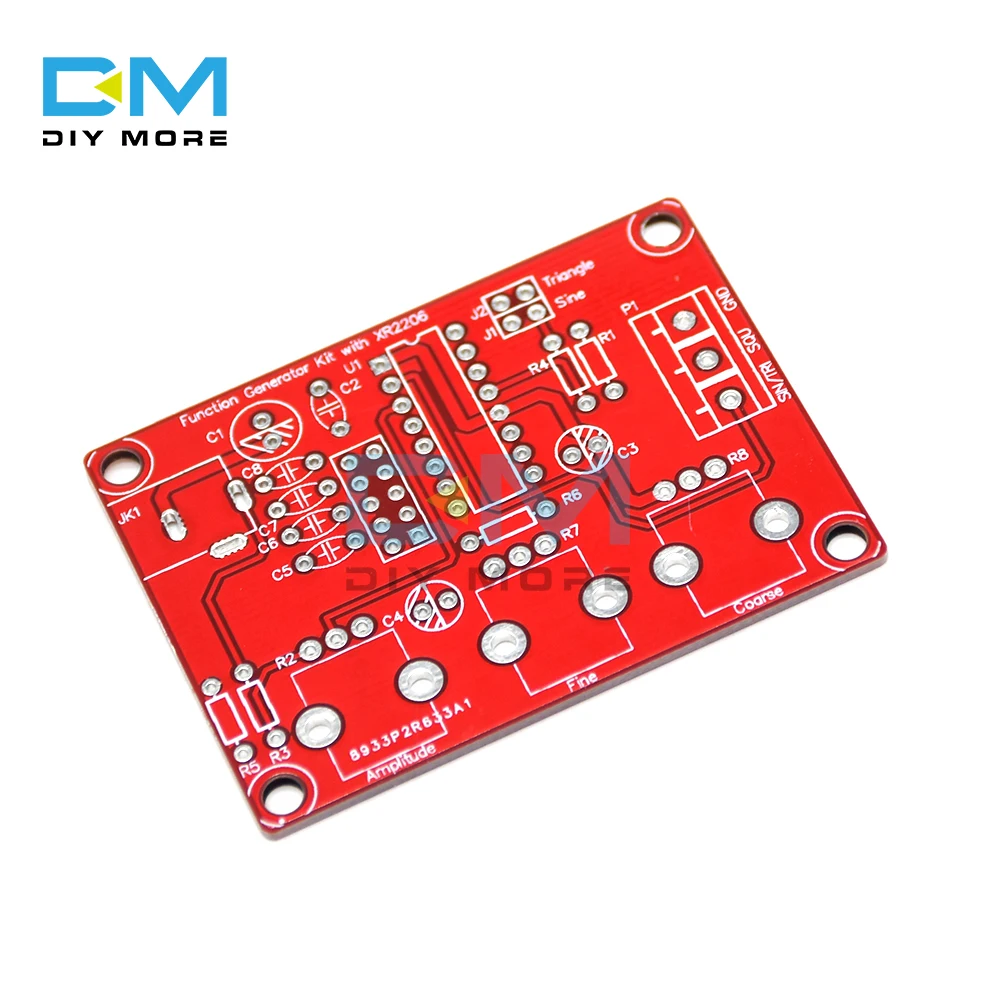

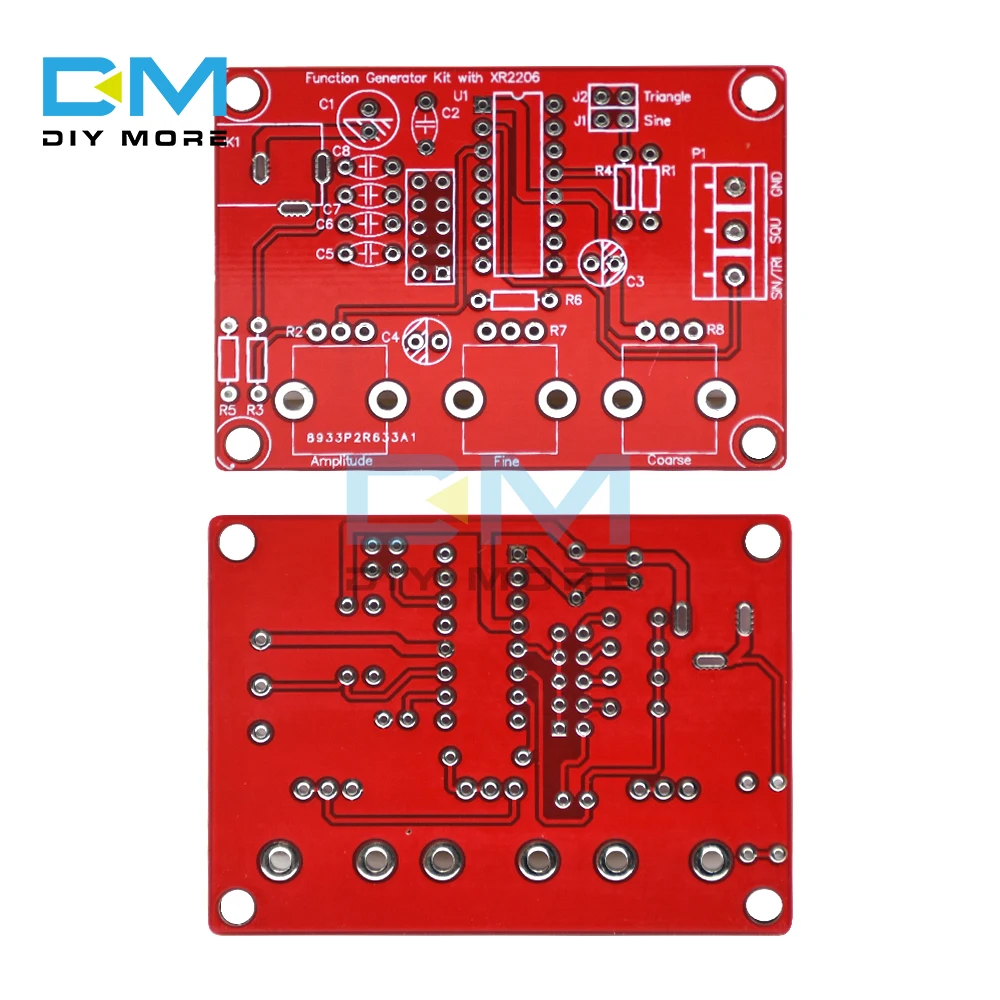

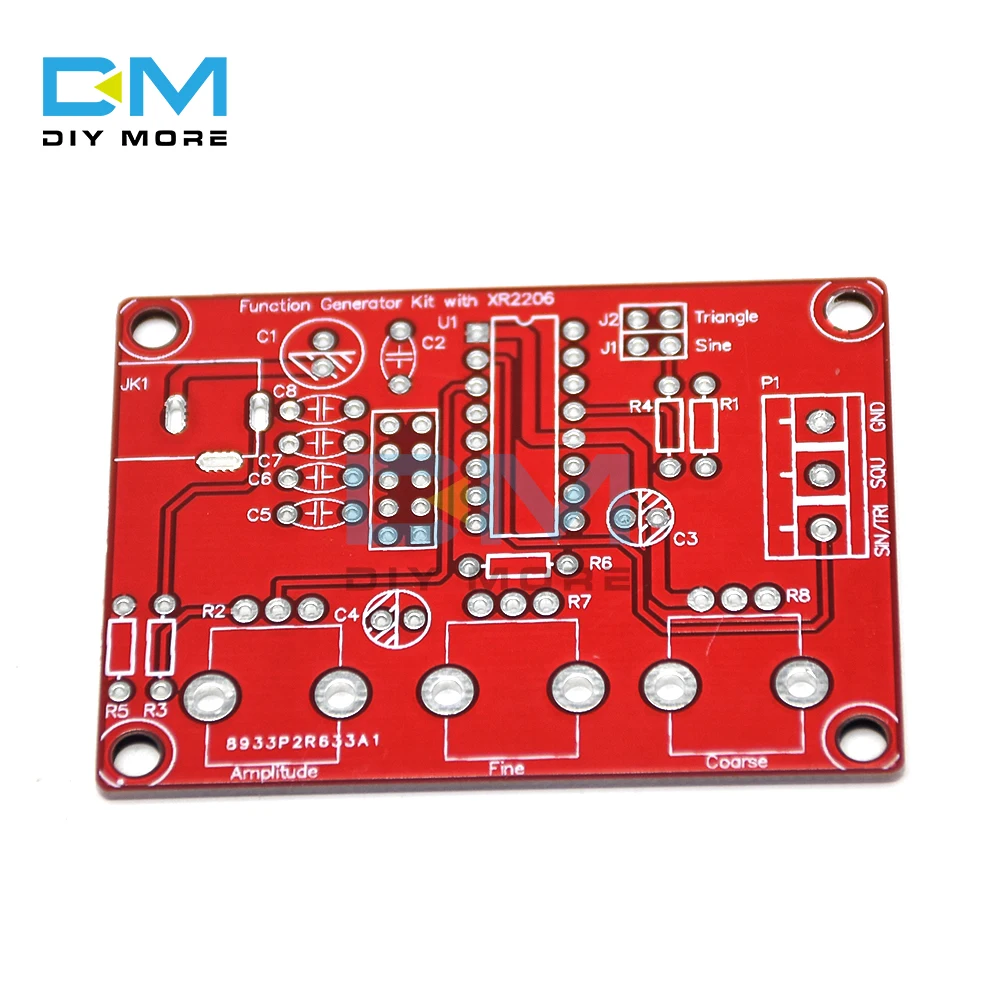

2. Таблица параметров компонентов генератора функций

Примечание	Этикетка	Тип	Параметры
R1	Резистор	1K	Независимо от полярности
R2	Регулируемое сопротивление	B503 = 50K	(Слой трафаретной печати)
R3, R5,R6	Резистор	5,1 K	Независимо от полярности
R4	Резистор	330	Независимо от полярности
R7	Регулируемое сопротивление	B503 = 50K	(Слой трафаретной печати)
R8	Регулируемое сопротивление	B104 = 100K	(Слой трафаретной печати)
C1,	Электролитический конденсатор	100 мкФ	Позитивные короткие ноги отрицательные длинные ноги
C2	Неполярные конденсаторы	104	Независимо от полярности
C3,C4	Электролитический конденсатор	10 мкФ	Позитивные короткие ноги отрицательные длинные ноги
C5	Неполярные конденсаторы	105	Независимо от полярности
C6	Неполярные конденсаторы	473	Независимо от полярности
C7	Неполярные конденсаторы	222	Независимо от полярности
C8	Неполярные конденсаторы	101	Независимо от полярности
U1	IC	XR2206	(Слой трафаретной печати)
JK1	Питание постоянного тока		(Слой трафаретной печати)
J1	Двухштырьковая перемычка	XM2.54	Независимо от полярности
J2	Двухштырьковая перемычка	XM2.54	Независимо от полярности
P1	Сигнальный провод терминал		(Слой трафаретной печати)
J3	2*5P Jumper cap

3. При установке сварки выполните следующие действия:

1. Компоненты являются сваркой передней панели, от низких до высоких принципов, а именно первых низких сварочных компонентов, таких как конденсатор, резистор, Диод и т. Д.

2. Сварочная IC розетка, клеммные блоки, наконец-то розетка, регулируемый потенциометр.

3. Задняя часть с диагональными режущими плоскогубцами, чтобы как можно быстрее отрезать булавки

4. Шаги отладки:

1. После завершения сварки на IC, XR2206, обратите внимание на направление IC, вставьте может повредить чип!

2. Проверьте ИС, против ли, например, против, пожалуйста, своевременная коррекция.

3. Вставьте источника питания, источника питания для 5,5*2,1 порт, внутри и снаружи-отрицательную полярность. Для напряжения питания 9-12 В. Форма сигнала не может быть стабильной более 12 В

5. Использование шага:

1. J1 jumper cap plug in, SIN/TRI blue terminals output sine wave (note J1, J2 можно вставить только один из)

2. Разъем J2 jumper cap, синие клеммы SIN/TRI, выходная треугольная волна (Примечание J1, J2 можно вставить только один из)

3. SQU синий вывод импульса

4. Ампер: Синусоидальная волна, регулировка амплитуды треугольной волны

5. Тонкая: регулировка частоты

6. Грубая: частота грубой регулировки

7. Схематическая схема функционального генератора

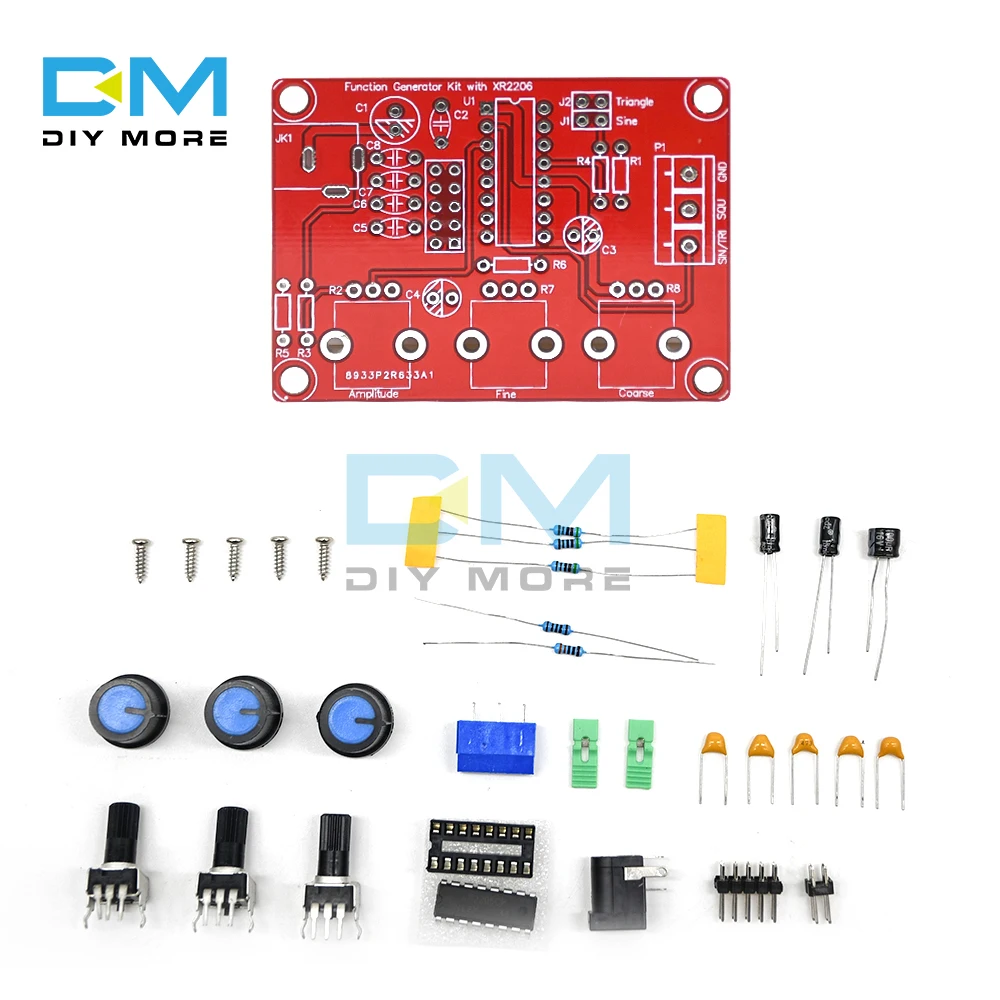

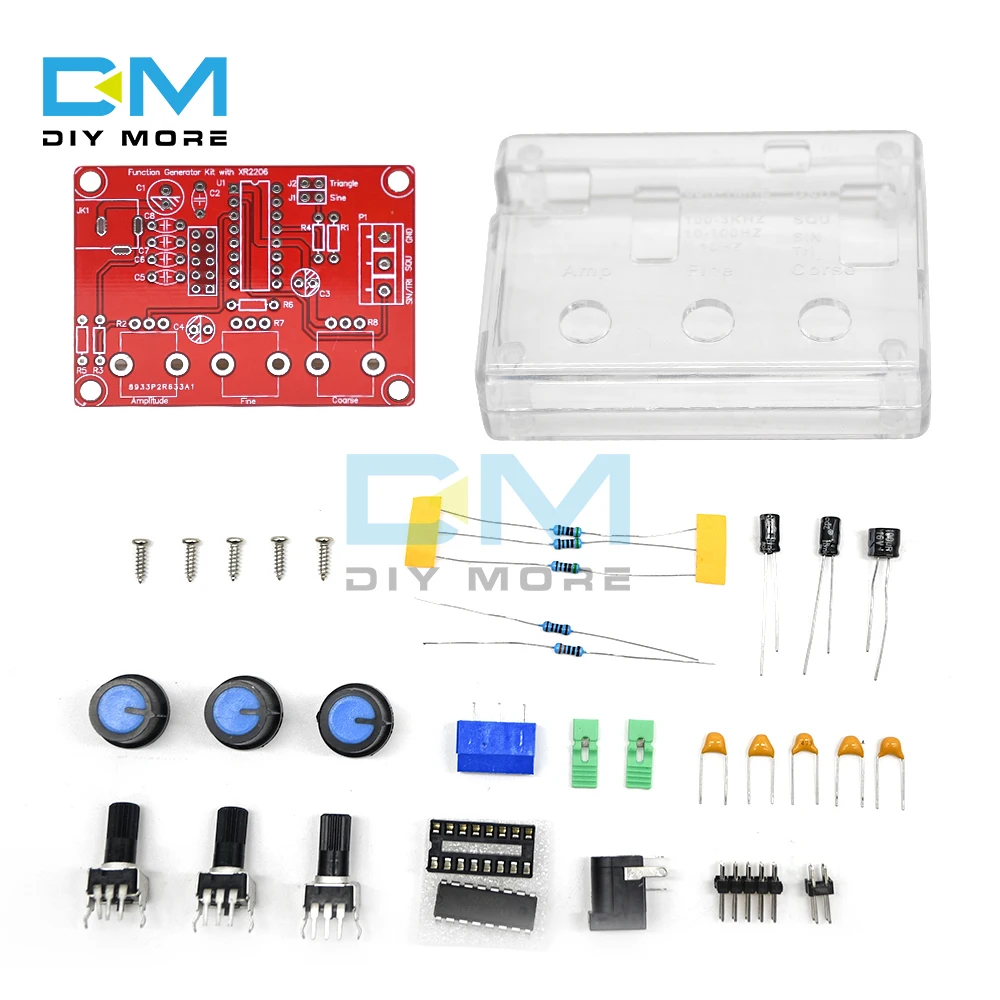

Посылка включает в себя:

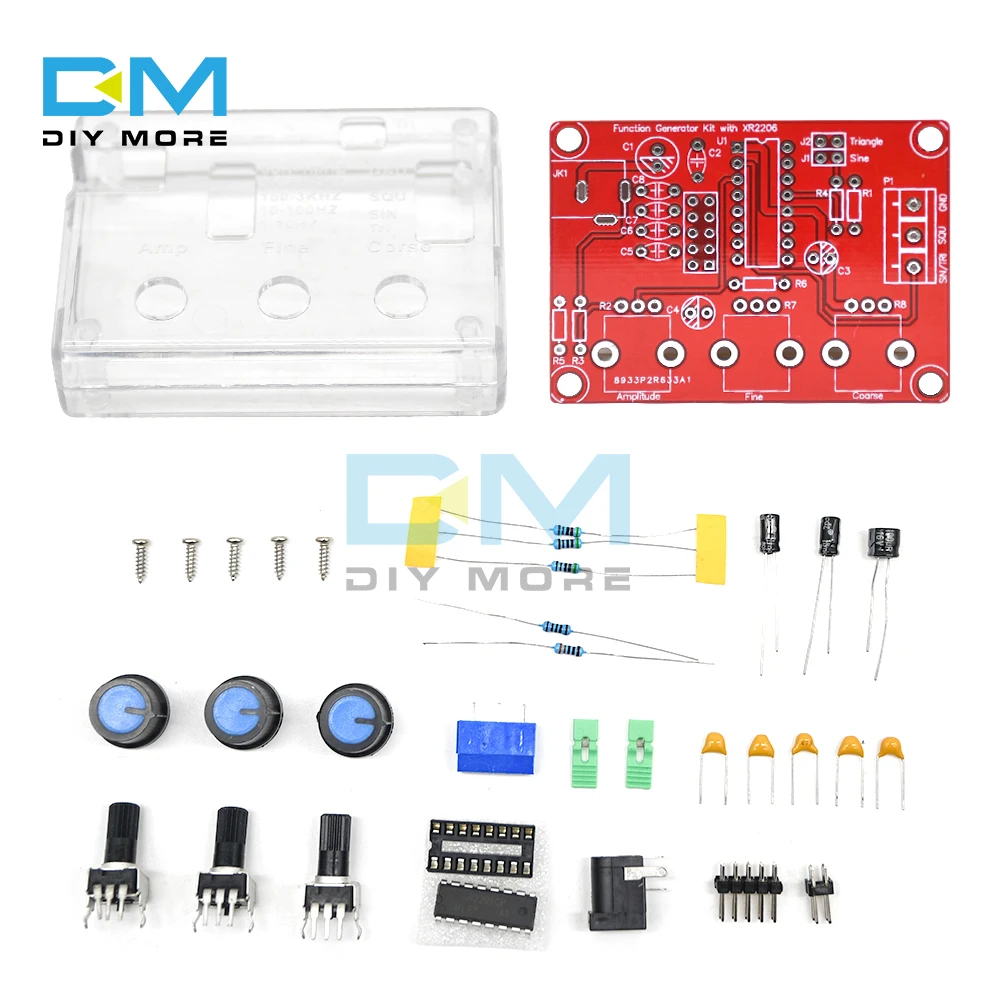

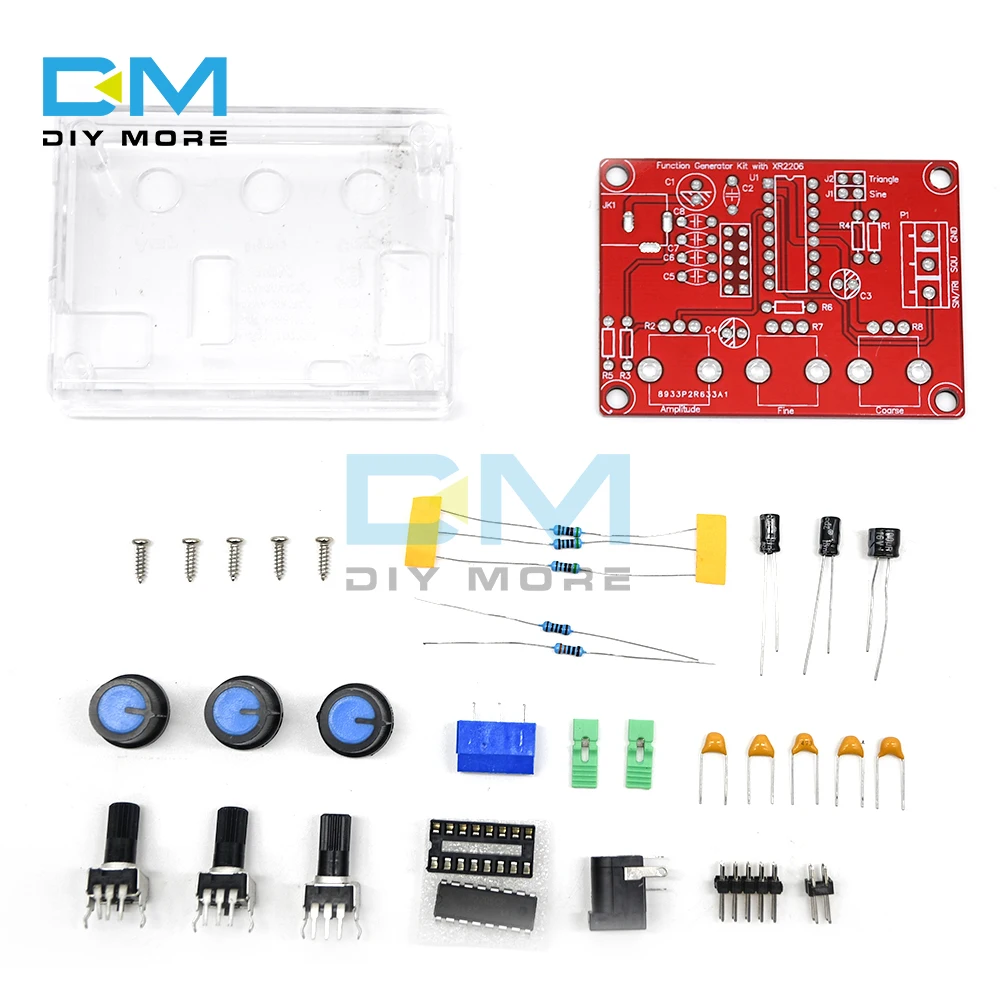

1 x XR2206 функциональный генератор DIY Kit синус, треугольник, квадратный выход 1 Гц-1 МГц + чехол

---

---
