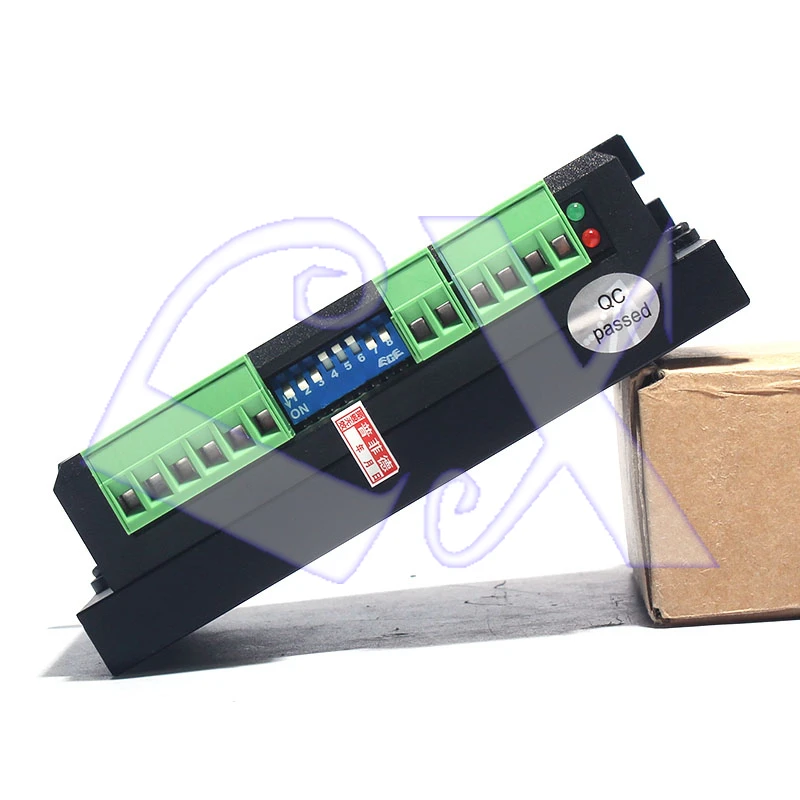

Оригинальный двухфазный Драйвер шагового двигателя Leadshine 57 шаговый двигатель

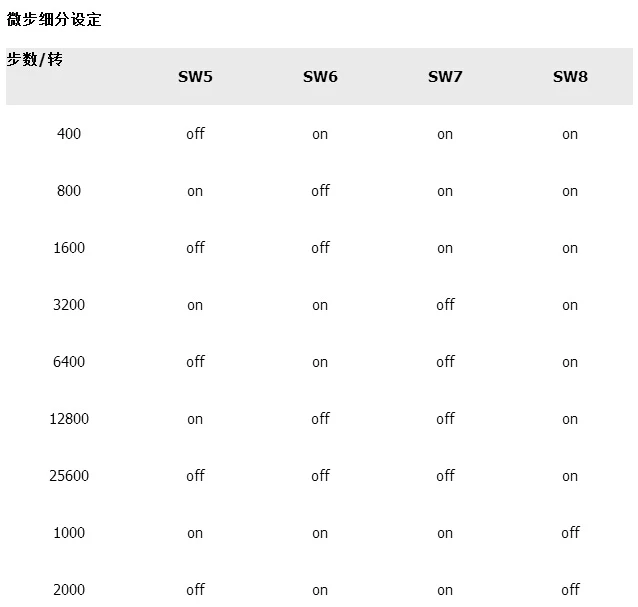

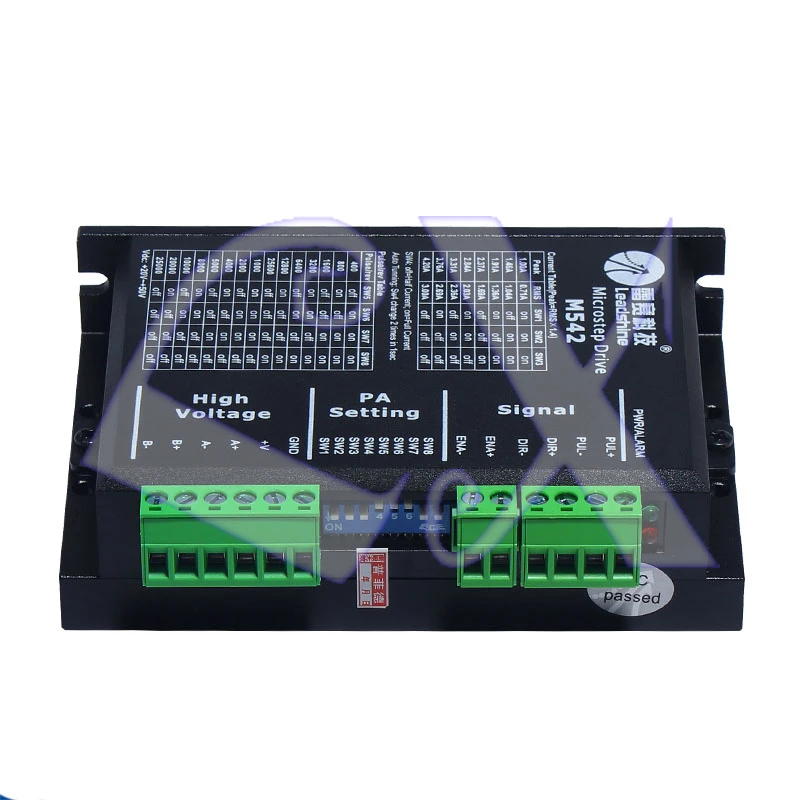

M542 цифровой низковольтный Драйвер шагового двигателя, подходит для вождения двигателя серии 57,86, с отличной низкой скоростью, для удовлетворения потребностей большинства малых и средних приложений оборудования. Встроенная микро-технология, даже в условиях низкого уровня, она может достичь эффекта высокой сегментации, низкоскоростная работа очень гладкая, минимальный уровень шума. Привод включает функцию автоматической настройки параметров, которая может быть установлена для различных двигателей Меры предосторожности: 1. M542 диски исключительно привод 57 86 двухфазные шаговые двигатели 2. M542 привод по умолчанию импульсный + режим управления направлением, использование двойного импульсного режима управления требует внутренних перемычек. Импульсного сигнала 5В, если она составляет 24В Импульсный PLC и т. д., нужно соединить 2K 1 / 4W Сопротивление 3. M542 драйвер 1 2 3 DIP Настройка тока, 4 DIP Настройка полного потока функция полупотока, 5 6 7 8 DIP Настройка деление. 4. Привод M542 заменяет старый привод DM542. Проводка, установка полностью совместима, лучше Гладкий шум. 5. M542 общего назначения 24V импульсный источник питания, можете оценить мощность 200 Вт. 6. Обычно рекомендуется, чтобы выходной ток привода (общий ток) был примерно таким же, как или немного меньше, чем номинальный ток двигателя. Описание продукта: Привод M542V2.0, ниже, чем двигатель M542V1.X, работает с шумом и более высокой гладкостью, и ниже затрат, основной привод двухфазный гибридный шаговый двигатель 42,57 типа. Пиковый ток 1.0A-4.2A, выходной ток имеет 8 файлов, разрешение тока составляет около 0.45A; С автоматическим половинным потоком, защита от перенапряжения и перегрузки по току и другие функции. Привод для источника питания постоянного тока, предлагаемый диапазон рабочего напряжения 24VDC-36VDC, напряжение не превышает 50VDC, не менее 20VDC.       Основные области применения Для различных малых и средних автоматизированных устройств и инструментов, таких как: гравировальный станок, маркировочный станок, станок для резки, лазерная обработка, станки с ЧПУ, автоматическое сборочное оборудование. В ожиданиях пользователей, низкая стоимость, низкий уровень шума, высокоскоростное оборудование в применении спецэффектов. Инструкции   Количество микрошагов установлено   SW5-SW8 четыре дип-переключателя для установки дисковода микро-шаг, в общей сложности 15 шагов микро-ступенчатого пробоя. Когда пользователь устанавливает микроступенчатое разделение, диск должен быть остановлен. Для получения подробной информации о настройке микрошага, пожалуйста, обратитесь к макету диска.   Выход Регулировка тока   SW1-SW3 три переключателя DIP для установки выходного тока привода, выходной ток в общей сложности 8 файлов. Для получения подробной информации о настройке выходного тока, пожалуйста, обратитесь к макету драйвера.   Автоматическая функция полупотока   SW4 может использоваться для установки функции автоматического полупотока привода. Выключение указывает на то, что ток покоя установлен на половину динамического тока, а вкл указывает, что ток покоя такой же, как и динамический ток. Общая цель SW4 должен быть установлен на выключение, что делает двигатель и водить тепло, чтобы уменьшить надежность. Около 0,4 секунд после остановки импульсный ток автоматически снижается до около половины (60% от фактической стоимости), теплотворная способность, функционально используемый снижена до 36%.   Интерфейс сигнала   PUL + и PUL-являются положительными и отрицательными клеммами импульсного сигнала управления; DIR + и DIR-являются положительными и отрицательными клеммами направленного сигнала; ENA + и ENA-являются положительными и отрицательными клеммами сигнала включения.   Интерфейс мотора   A + и A-подключаются к положительным и отрицательным клеммам А-фазовой обмотки шагового двигателя; B + и B-подключаются к положительным и отрицательным клеммам b-фазной обмотки шагового двигателя. При двухфазном обмене намотки A, B направление двигателя может быть изменено.   Мощность интерфейс питания   Источник питания постоянного тока, диапазон рабочего напряжения рекомендуется для 20-50VDC, источник питания более 100 Вт.   Индикатор светильник   Привод оснащен двумя красными и зелеными огнями. Зеленый светильник-это индикатор питания, зеленый светильник включается при включении драйвера. Красный светильник-индикатор неисправности. Когда происходит перенапряжение или перегрузки по току, светильник неисправности включен. Неисправность очищена, красный светильник выключен. Когда диск выходит из строя, неисправность может быть устранена только путем повторного включения и повторного включения.   Установка заметки   Размеры привода: 118 × 75,5 × 34 мм, шаг отверстия установки 112 мм. Как горизонтальная, так и вертикальная установка, предложенная вертикальная установка. Установите его так, чтобы он плотно прилегал к металлическому корпусу для отвода тепла. Настройка параметров В M542 драйвер используется сверхширокоугольный 8-позиционный DIP-переключатель для установки подразделение точность, динамическая сила тока и половина перегрузок по току/полный перегрузок по току. Подробная информация представлена ниже:
