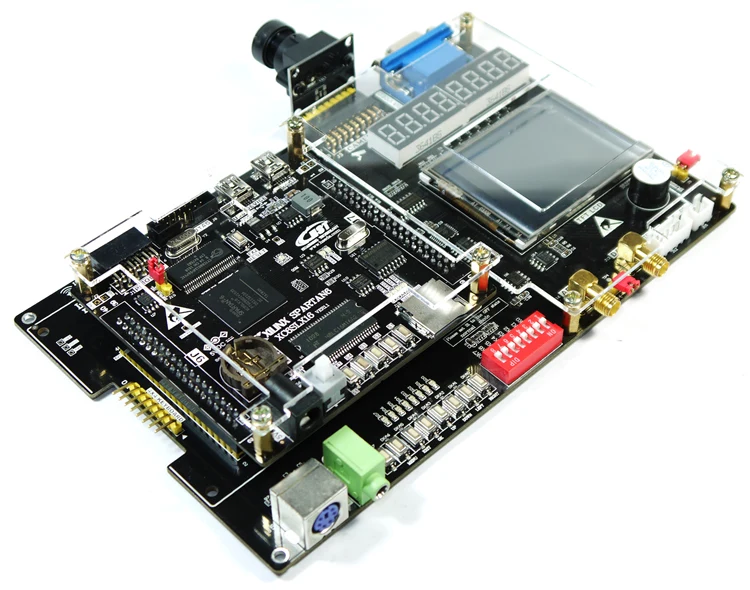

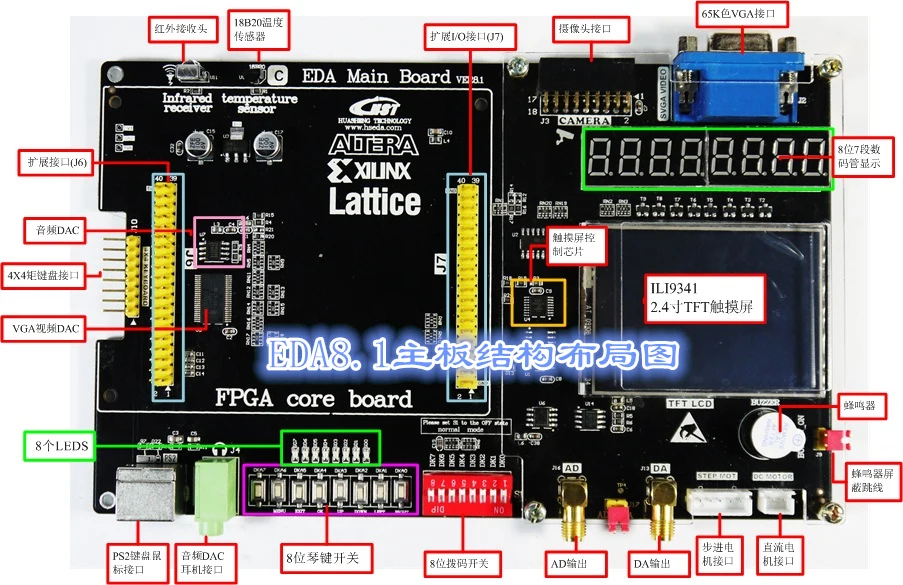

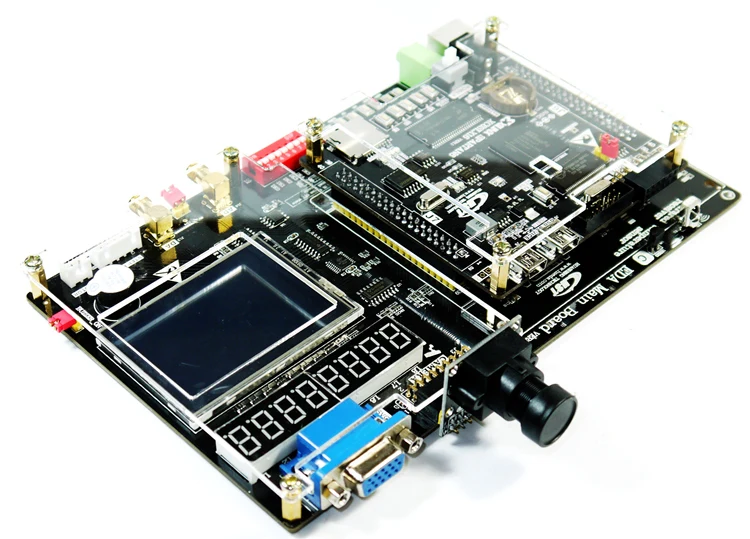

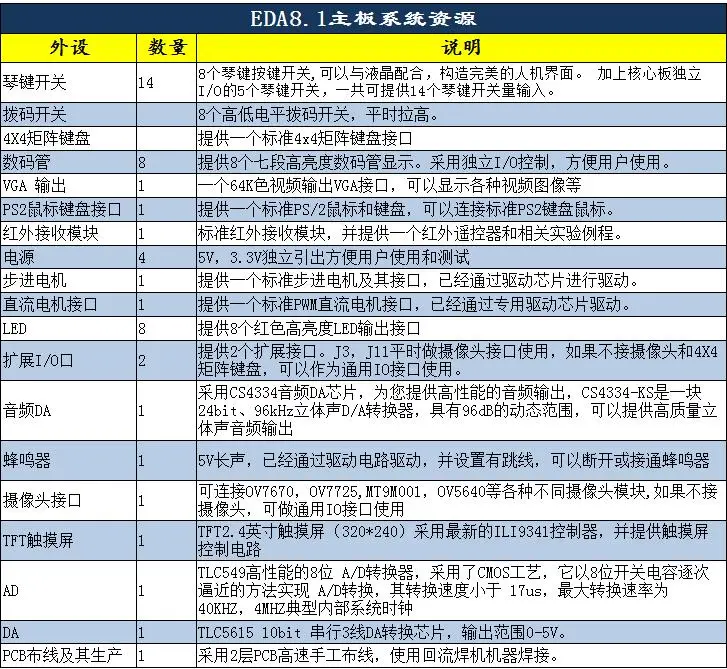

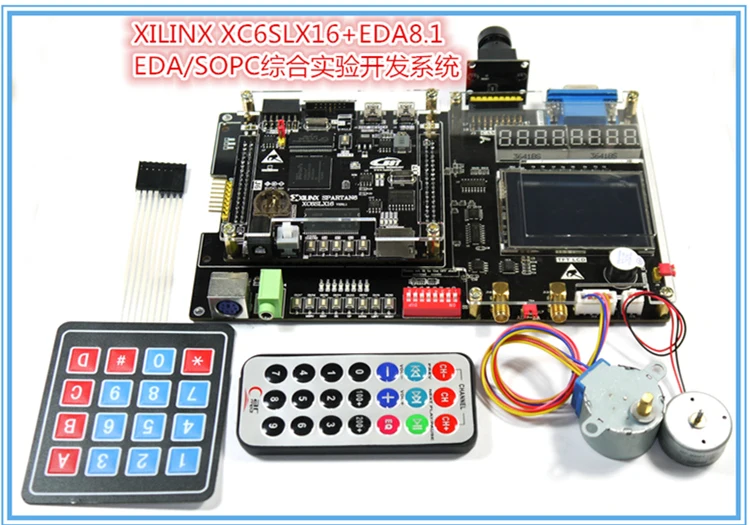

Описание количества пронумерованных периферийных устройств1 чип FPGA 1 XC6SLX16-2FTG256C (FBGA256), класс скорости 2, элементы логики 14579, биты памяти 576Kb, встроенные мультипликаторы 16, 22 SDRAM 1 штука 16 м x 16 бит SDRAM, самая высокая скорость чтения и записи 166 МГц 256 Мб, супер большая емкость, независимое управление I/O, независимая шина адреса данных.3 последовательная конфигурация FLASH 1 Маркировка M25P16 (16 Мбит), запись и запись прошивки или встроенных программ, а также данных пользователя.4 флэш-памяти QSPI 1. 128 Мбит размер Quad-SPI флэш-чип используется для хранения данных пользователя или файлов. Чип W25Q128. И 128 Мбит размер Quad-SPI флэш-чип используется для хранения данных пользователя или файлов.5 EEPROM 1 шт EEPROM, модель 24LC04, Емкость: 4 кбит (2*256*8 бит).6 TF/sd-карт 1 обеспечивает стандартный слот для tf-карт, поддерживает FAT16, FAT32 формат хранения данных7 USB к последовательному порту 1 через USB PL2302 к чипу последовательного порта, пользователь может использовать usb-линию для подключения его к usb-порту верхнего ПК для последовательной передачи данных8 USB2.0 1 реализует высокоскоростную передачу данных между ПК и FPGA через чип контроллера Cypress CY7C68013A USB2.0, поддерживающий низкую скорость (12 Мбит/с) и режим полной скорости (480 Мбит/с). И предоставить независимую кнопку сброса, а также прошивку, независимую линию скачка, удобную для пользователей, чтобы разработать интерфейс USB2.0 самостоятельно10 часов 1 активные часы 50 м, пользователь может заменить другую частоту, также может использовать чип USB2.0 68013 IFCLK, CLKOUT для использования часов11 часов реального времени 1 чип RTC в реальном времени, модель DS1302, его функция заключается в предоставлении в 2099 календаре, дате, когда минуты, секунды и недели. И интерфейс батареи сдержан, и стандартная батарея ноутбука используется для длительных часов.14 клавишный переключатель 5 с возможностью подтягивания, ввод ключа пользователя.15 мощность 3 5 В, 3,3 В/2 А, 1,2 В/800 мА независимое использование и тестирование пользователя16 JTAG port 1 debug FPGA online, solidify пользовательских программ и прошивки. Стандартный 2*7 14PIN 2,0 мм интервал гнезда17 LVDS 8 приводит к независимым 8 парам LVDS в J6 BANK0 и может выбрать различные стандарты уровня, регулируя напряжение BANK0, независимый чип питания LDO и стандартный уровень 3,3 V IO.18 светодиодный 64 независимый IO Интерфейс светодиодный S, пользователи могут определить себя, 2 RXD/TXT инструкции состояния19 основной Сброс системы 1 Кнопка сброса системы, с вверх тягой. Может также использоваться в качестве входного ключа пользователя.20 PCB проводки высокой скорости 4 слоя PCB проводки, старший инженер ручной проводки, и провести равную длину EMC моделирования анализа, чтобы обеспечить высокую скорость работы системы. Размер: (85 мм X 82 мм)21 PMOD интерфейс 1 XILINX PMOD стандартный интерфейс, равная длина проводки и сделать EMC моделирование анализа. Различные модули PMOD могут быть подключены непосредственно к XILINX21 расширенный интерфейс ввода/вывода 3 расширенный интерфейс ввода-вывода для выборки и проводки с одинаковой длиной, и осуществил высокоскоростной имитационный анализ EMC для обеспечения высокоскоростного подключения внешнего оборудования к интерфейсу. (J6) 38 + (J7) 38 + (J1) 8 = 84 (независимый ввод/вывод). Среди них J6, J7 two extended IO может быть взаимозаменяемым и совместимым с нашими различными модулями расширения, J1-это стандартный интерфейс XILINX PMOD. Различные модули PMOD могут быть подключены непосредственно к XILINX



---

---
