Wiser3 20A 30A 40A 50A MPPT Контроллер заряда с lcdvupdated RS485communication 12 В/24 В авто 5 USB|solar charge

---

Новое обновление Wiser3-20A 30A 40A 50A MPPT Контроллер заряда с большим Подсветка ЖК-дисплей Дисплей 12 В 24 В солнечный регулятор 5 В 3A USB, RS485 связи

Максимальное входное напряжение PV В: 100 В DC (15A, 20A), 150В DC (30A, 40A, 50A)

Модель: Wiser3 серии

Системы Напряжение: DC12V/24 В автоматическое распознавание

Номинальный ток: 15A 20A 30A 40A 50A

USB: 5 В 3A

Максимальное напряжение PV (voc): 100VDC (15A, 20A), 150VDC (30A, 40A, 50A)

Wiser3 серии принята с автоматическим прохладный, высокая эффективность преобразования, низкое энергопотребление и ЖК-дисплей дисплей. Он имеет эффективный алгоритм управления MPPT. Добавил функцию выхода (USB5V 3A). Для контроллера mppt можно широко использовать в Солнечной системе вне сетки, базовой станции связи солнечной системы, бытовой Солнечной системы, уличного освещения солнечных систем, мониторинга поля и других полей.

Особенности

Высокоэффективный алгоритм управления MPPT, эффективность MPPT 99. 5%, эффективность преобразования всей машины до 98%;

Режим зарядки: три этапа (быстрая зарядка, постоянная зарядка, плавающая зарядка). Продлевает срок службы аккумуляторов.

Режим разрядки: режим включения/выключения, режим двойного управления временем, режим управления PV и временем, режим управления PV напряжением.

Рекомендуемые типы батарей: затопленный, герметичный свинцово-кислотный, гелевый Аккумулятор. Можно также определить другие типы аккумуляторов.

Большая часть информации может быть предоставлена ЖК-дисплеем типа: Тип системы. PV входное напряжение, PV входной ток, день, месяц, общая генерирующая мощность, тип батареи, напряжение батареи, ток зарядки, мощность зарядки, ток разряда, мощность разряда и так далее.

RS485 связи, мы можем предложить протокол связи также, это удобно для пользователя интеграции управления.

Сертификаты CE, RoHS, FCC одобрены. Мы можем помочь клиентам одобрить другие сертификаты.

3 года гарантии.

Схема подключения контроллера MPPT:

Параметр:

Контроллер MPPT Модель:			15A	20A	30A	40A		50A
Wiser3-12V/24V-series
Режим зарядки	MPPT (максимальное отслеживание точки питания)
Эффективность MPPT	≥ 5%
Системы типа	DC12V/24 В системы		Автоматическое распознавание
Входные характеристики
Максимальное входное напряжение PV (VOC)		12 В/24 В системы	DC100V		DC150V
Высокая точка защиты входного напряжения		12 В/24 В системы	DC100V		DC150V
Точка восстановления высокого входного напряжения			DC95V		DC145V
Номинальная потребляемая мощность PV		12 В системы	200 Вт	260 Вт	390 Вт		520 Вт		650 Вт
		24 В системы	400 Вт	520 Вт	780 Вт		1040 Вт		1300 Вт
Зарядки chrectrestics
Метод заряда		12 В/24 В системы	Три этапа заряда: постоянный ток (MPPT), постоянное напряжение, Плавающий заряд
Номинальный ток заряда			15A	20A	30A		40A		50A
Автоматическая Температура компенсации			14,2 В-(ВысокоеТемпература-0,3 ℃) *
Выход характеристики разряда
USB (всего для 2 выхода USB)			DC5V 3A
Выходное напряжение нагрузки			На основе напряжения батареи
Номинальный выходной ток			15A	20A	30A		40A		50A
Выход режим управления			Режим ВКЛ/ВЫКЛ, режим двойного управления временем, Режим управления PV и временем, режим управления PV напряжением
Выход control set способ			Кнопка контроллера или программное обеспечение для ПК
Дисплей
ЖК-дисплей Дисплей			Тип системы, напряжение PV, напряжение заряда, Ток зарядки, мощность зарядки, температура и т. д.
Программное обеспечение для ПК			RS485
Другие параметры
Функция защиты			Да (обратное подключение PV, обратное подключение батареи, перенапряжение, низкое напряжение, перегрев температуры, перегрузка, защита от короткого замыкания и т. д.)
Режим охлаждения			Авто Прохладный
Тип механическая защита			IP30
Измерение ДxШxВ (мм)			200*110*66		243*155*79
Упаковка ДхШхВ (мм)			249*144*105		289*189*113
N.W. (Кг)			0,9		1,8
G.W. (Кг)			2		2,5

Фотографии:

Дополнительный кабель связи (не входит в упаковочную коробку), который будет отправлен через Почта Китая, если он не приобретен вместе с контроллером.

Модуль Wi-Fi :( optionals часть он будет отправлен авиа-отправление Почты Китая, если приобретен отдельно.)

Краткое введение режима работы:

Два типаWorking РежимS:

1. Режим маршрутизации точки доступа Wi-Fi, точка доступа (именуемая режимом AP ниже), в этом режиме, Cloud-Box-M1 действует как точка доступа, позволяя другим беспроводным терминалам доступ устройств и предоставление доступа к данным;

2. режим беспроводного терминала, станция (именуемая как режим STA ниже), Cloud-Box-M1 может быть подключен к маршрутизатору wifi hotspots, но сам по себе не принимает беспроводной доступ.

Использование ключевых инструкций:

Выход/по умолчанию нажмите: нажмите на кнопку --- переключение в режим AP/STA

Длительное нажатие на 6 ~ 8 секунд --- в режим STA, делая Cloud-Box-M1 enter To STA pending state (сбросПарольМаршрутизатора в последний раз)

-- В режиме AP переинициализуйте прошивку после обновления

Сброс Нажмите: Сброс переключатель.

Индикатор состояния рабочего режима:

При перезагрузке питания или нажатии кнопки Reset:

Если «сигнал» будет продолжать светить в течение 10 секунд, затем мигать, это означает, что работает в режиме AP.

Если мигающий свет «сигнал»Сразу, Это означает работу в режиме STA.

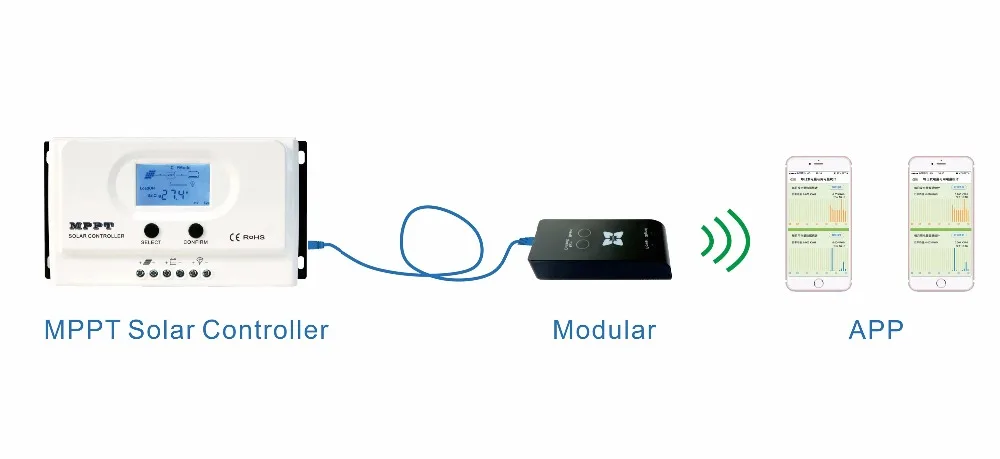

Шаги настройки в режиме AP:

1. обеспечить Cloud-Box-M1 в режиме AP.

2. Поиск точки доступа Wi-Fi-"MyGreen-Solar-XXXX" в мобильном телефоне, с паролем "88888888" для подключения точки доступа.

3. откройте приложение в мобильном телефоне или планшете и перейдите на домашнюю страницу, нажмите на «ap /AP mode» в верхнем левом углу, чтобы войти в центр мониторинга.

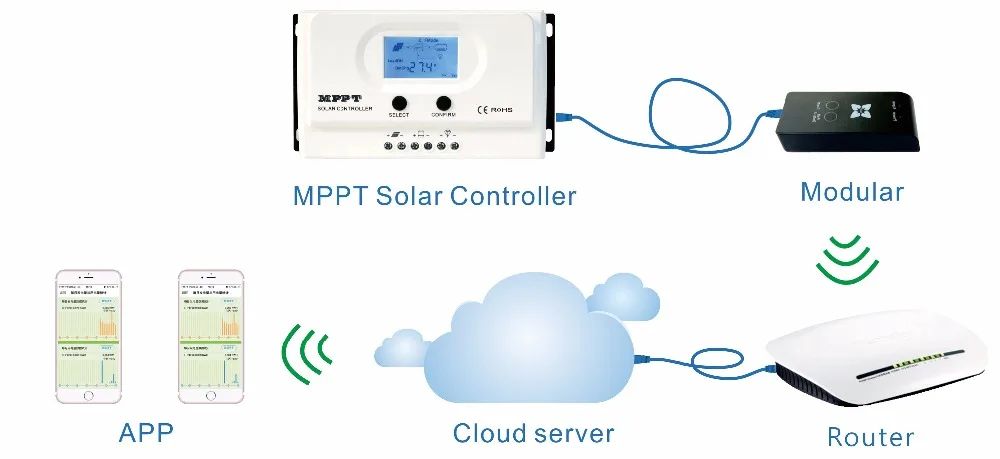

Шаги настройки в режиме STA:

1. обеспечить Cloud-Box-M1 в режиме AP

2. Подключение к точке доступа маршрутизатора на мобильном телефоне

3. Убедитесь, что Cloud-Box-M1 в диапазоне сигнала маршрутизатора.

4. как только Cloud-Box-M1 настроен, с доступа нажмите на кнопку "LAN искать" поиска устройства; under4G (или сотовой) или подключен к точки доступа, нажмите на “qr-код сканирования” сканировать qr-код Cloud-Box-M1 для поиска устройства.

5. для первой настройки откройте приложение на мобильном телефоне или планшете и перейдите на домашнюю страницу, нажмите «/Menu» в правом верхнем углу, затем нажмите на кнопку «Добавить устройство» для ввода пароля. После нажатия «OK», чтобы подтвердить, перейдите вперед, чтобы найти все «облако-Box-M1» устройства в диапазоне сигнала маршрутизатора. После сопоставления нажмите на кнопку «назад» в верхнем левом Вернитесь на главную страницу, выберите правую из списка, чтобы войти в центр мониторинга.

Управление списком устройств:

На домашней странице, для версии IOS, проведите пальцем влево и вправо, чтобы управлять списком, выберите «редактор», а затем «Переименовать» рабочий. Выберите «Share QRcode», чтобы поделиться qr-кодом текущего устройства; Нажмите на «Delete», удалив информацию о текущем устройстве. (для версии Android Длительное нажатие на устройство, необходимое для управления в списке, а затем появится список, читающий «Rename», «Share QRcode», «Delete».)



Советы: этот продукт в настоящее время подходит для использования eSmart3 серии и Wiser3 серии.

---

---
