Наборы сделай сам регулятор громкости аудиосигналы источника потенциометр

---

Характеристика:

Это наборы, которые нужно собрать самостоятельно

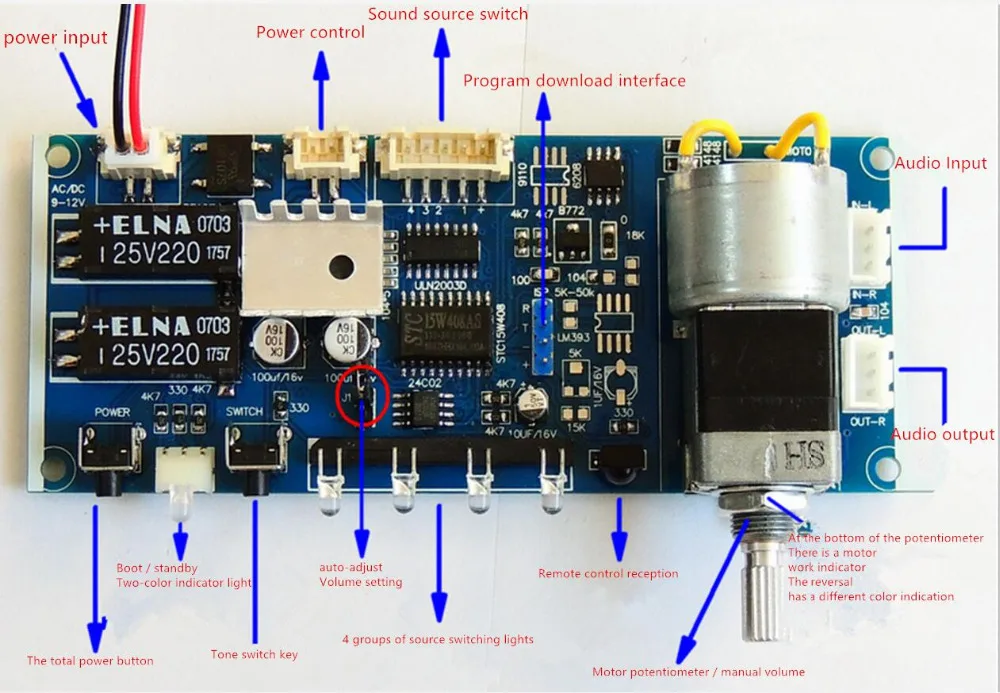

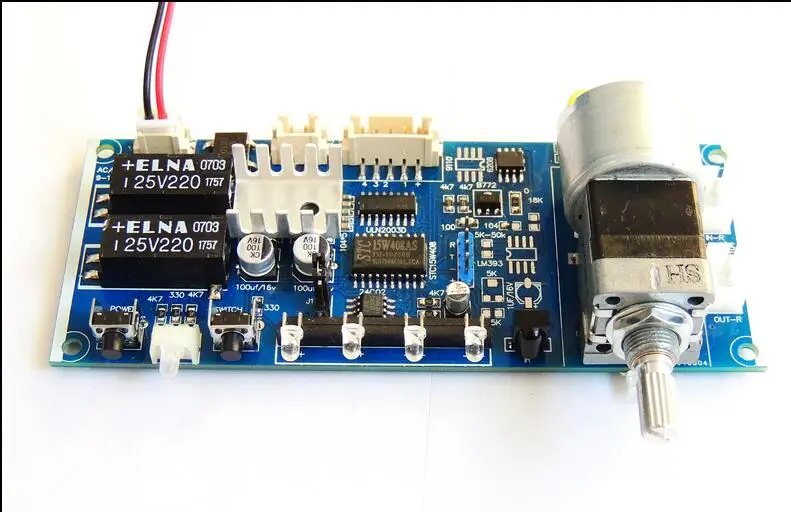

Этот продукт сочетает в себе регулятор громкости, выбор аудиовхода, а также функцию инфракрасного дистанционного управления. В основном используется для усилителя мощности DIY или модернизирован без функции дистанционного управления усилителя, так что он имеет инфракрасный пульт дистанционного управления.

Схема звукового сигнала и схема управления полностью изолированы без помех

Выделенный MCU контрольный потенциометр двигателя и входные реле стабильные и надежные

Панель управления громкостью с дискретным входом выбор платы дизайн для легкой установки

Бортовой регулятор напряжения диапазон напряжения цепи может быть AC или DC источник питания

Поддержка дистанционного управления обучения, оставляя Семь ключей для покупателей, чтобы свободно развиваться

Характеристики:

Объем платы Размеры: длина 82 мм Ширина 51 мм 31 мм самая высокая точка

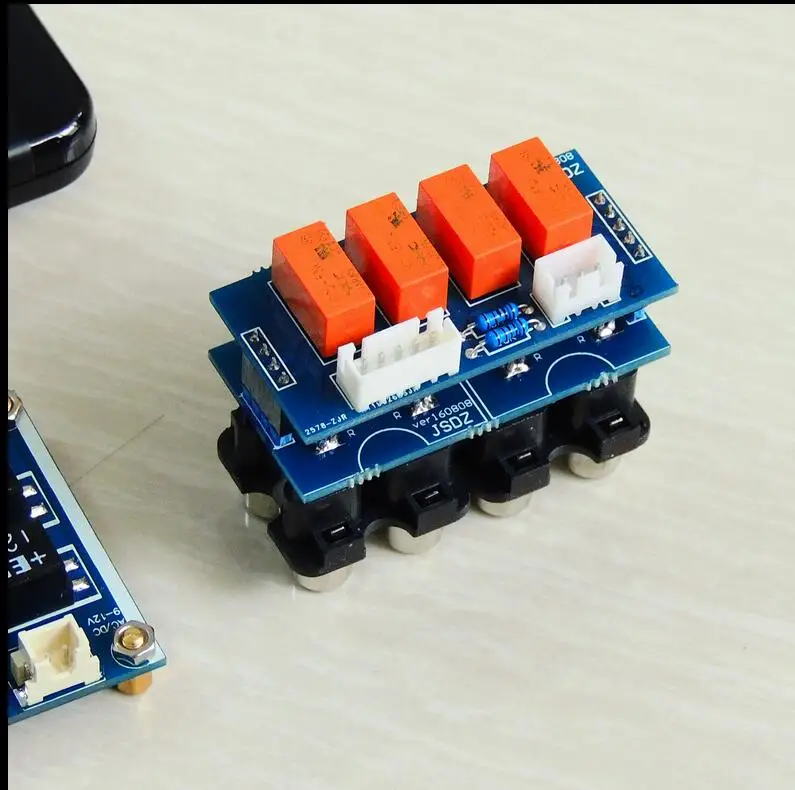

Размер платы переключателя: 91 мм * 54 мм 15 мм самая высокая точка

Размер приборной панели: 50 мм * 35 мм 31 мм самая высокая точка

Требования к напряжению: 9-12 В переменного или постоянного тока 9-12 В

Горшок: B50K дуплекс

Переключение: 4

Инструкция:

Методы проводки аудиосигнала: Сигнал-> входы коммутационной платы-> Выходная клемма коммутационной панели-> входы панели регулировки громкости-> Выходная панель регулятора громкости-> преампер или ампер

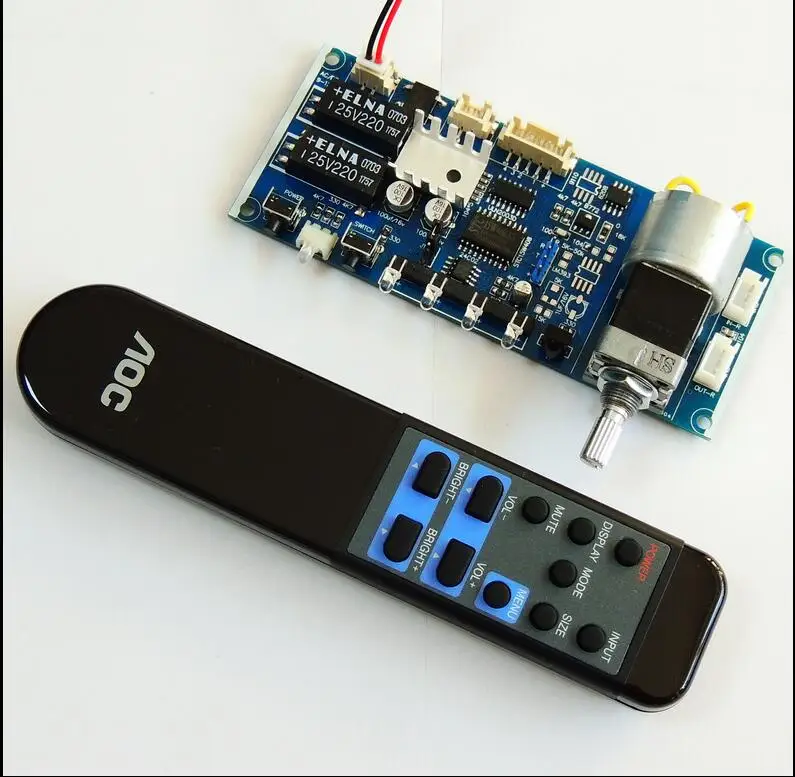

Пульт дистанционного управления громкостью: Нажмите кнопку дистанционного управления VOL + или-регулятор громкости двигателя вперед или назад для достижения регулировки громкости. (Вы также можете вручную управлять поворотным потенциометр громкости)

Пульт дистанционного управления с аудио-переключателем: Нажмите кнопку AV на пульте дистанционного управления или ручное управление каждый раз, когда вы нажимаете клавишу переключения источника входного сигнала в дорожном цикле 1234

Посылка:

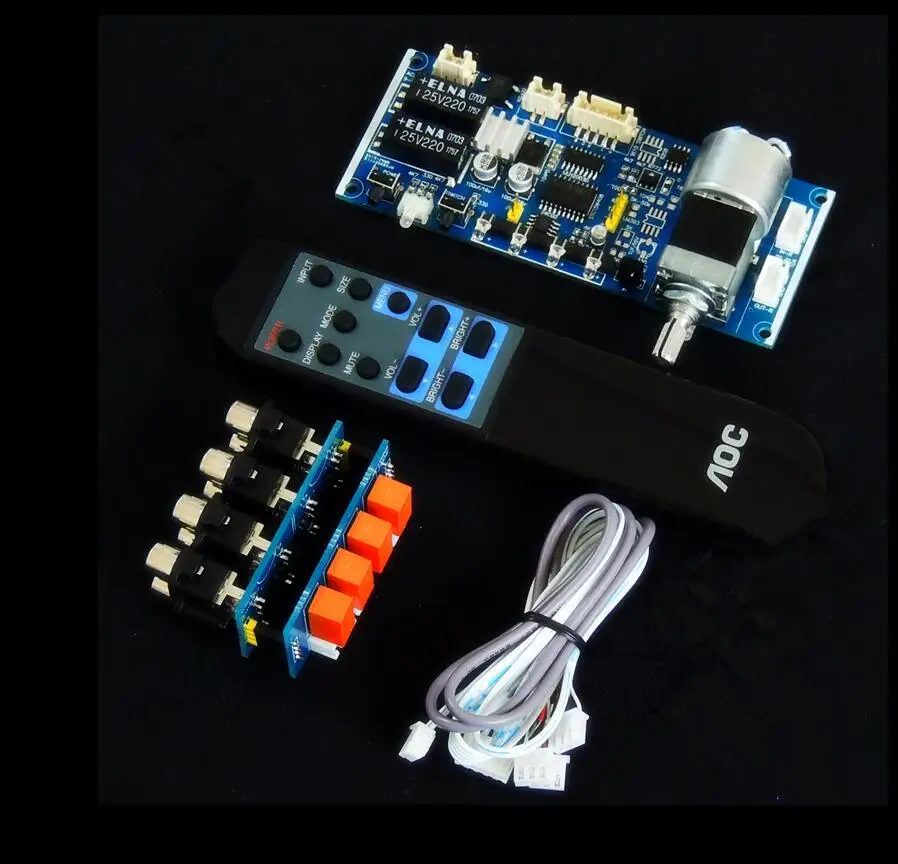

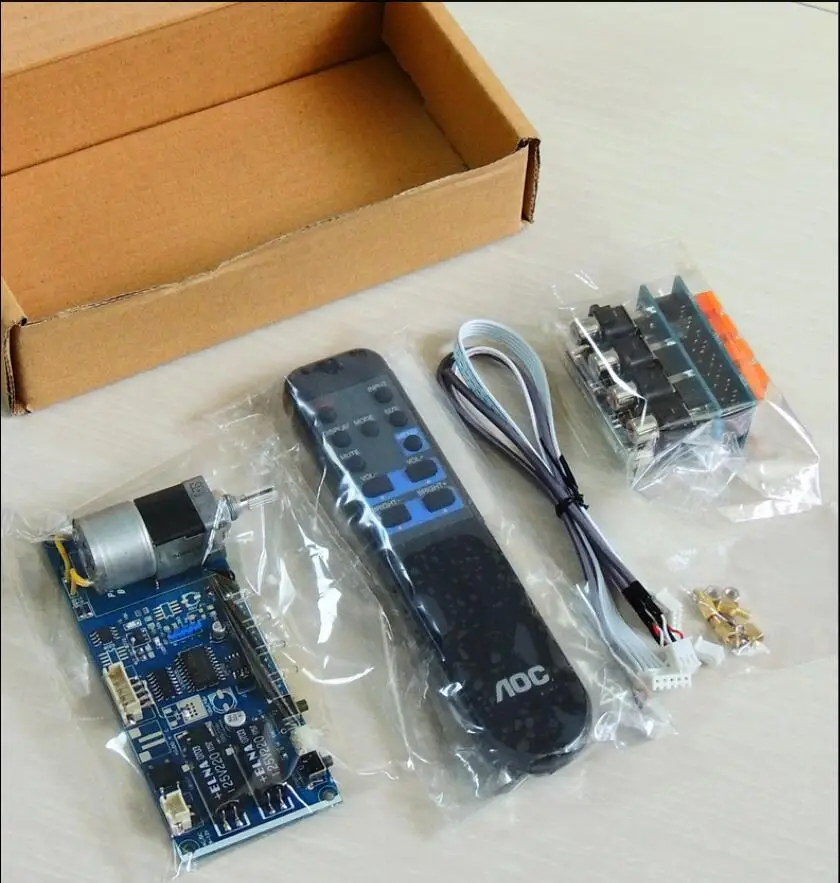

1 Набор наборов модулей DIY

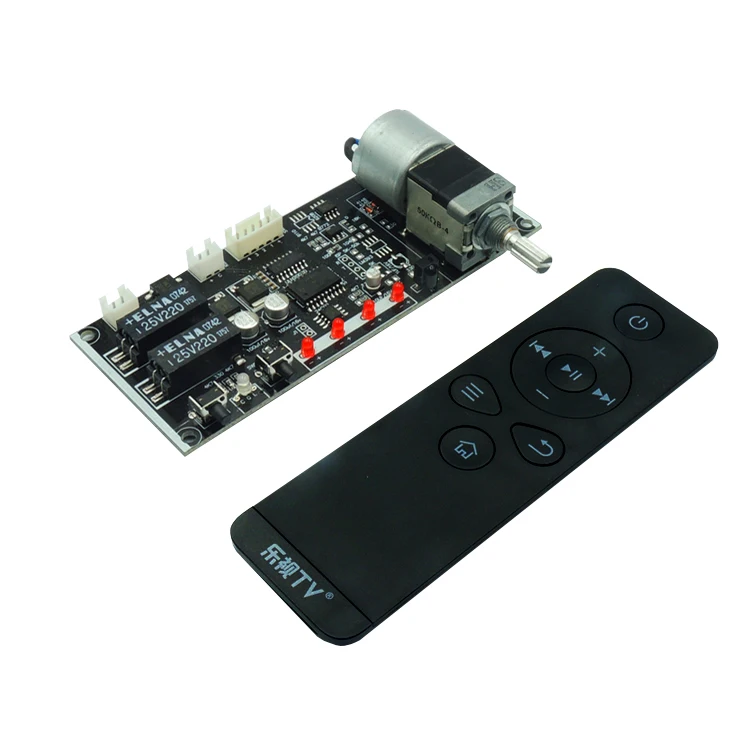

Сейчас Новая версия!



---

---
