Raspberry pi 3 model b/4B zero w 1 дюймов oled LCD LCD|Демонстрационные стенды| |

---



ФункцияНе включает Raspberry Pi

Особенности

• Стандартное подключение Raspberry Pi, совместимо с Raspberry Pi 2B/3B/Zero W

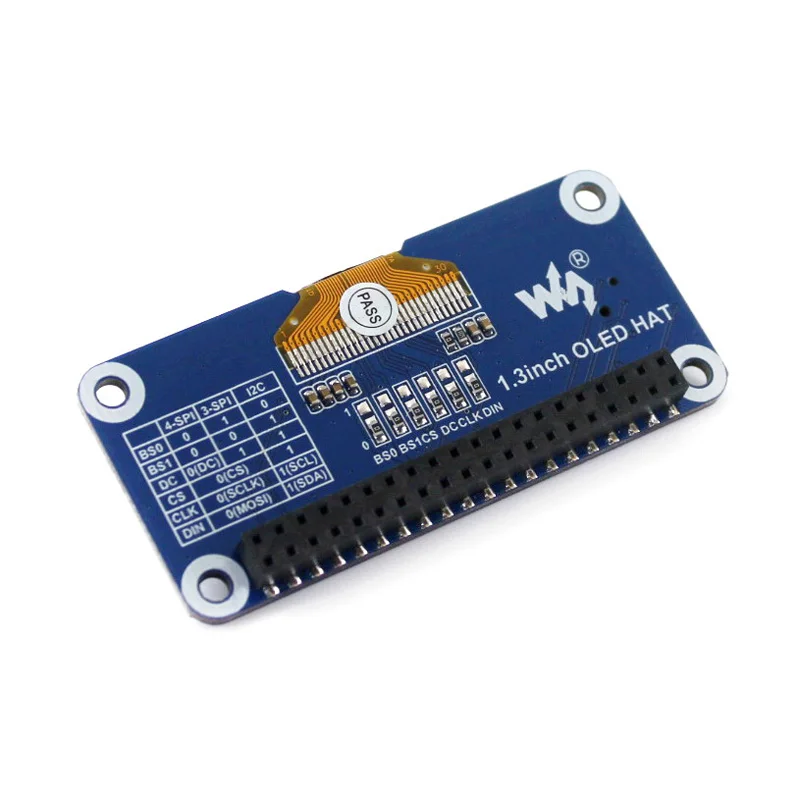

• Дополнительных интерфейса: 4-провод SPI, 3-провод SPI, I2C, настраивается через встроенный резистор

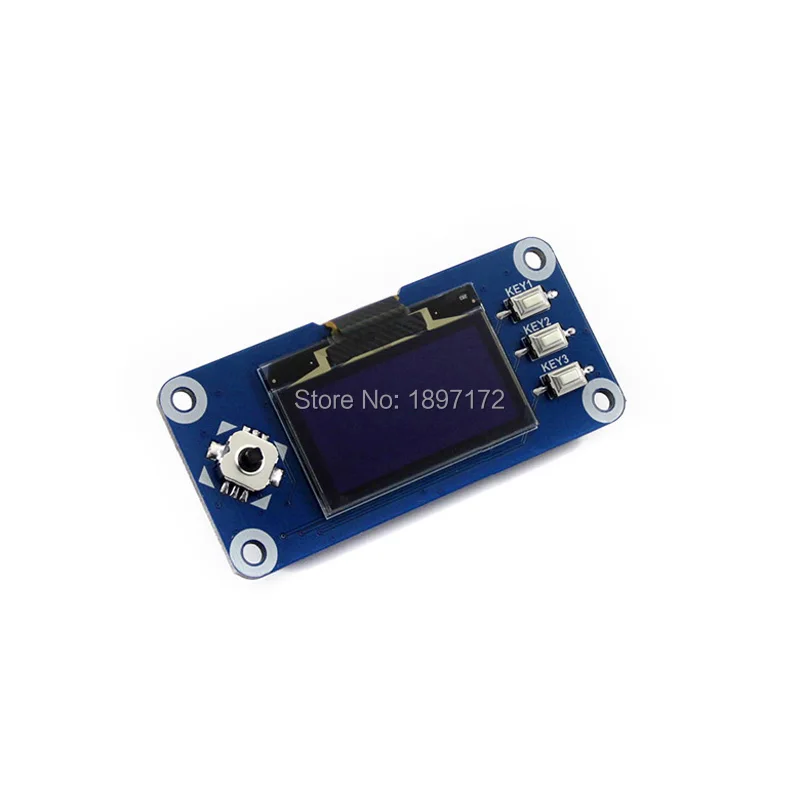

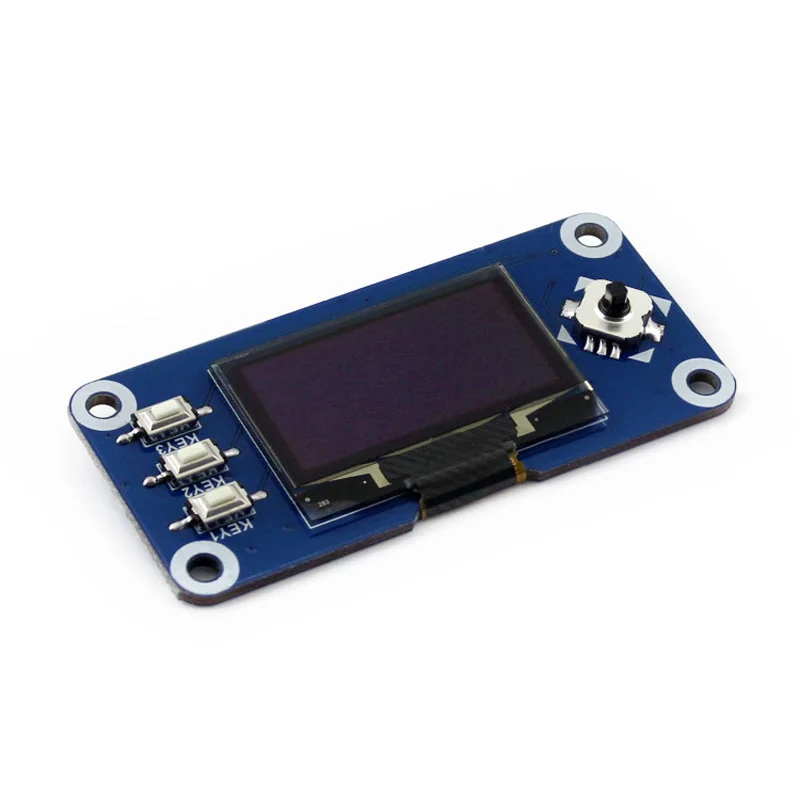

• 1 джойстик (5 позиций), 3 кнопки, удобный и полезный
• Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

Технические характеристики

• Драйвер: SH1106
• Интерфейс: 4-провод SPI, 3-провод SPI, I2C
• Дисплей Цвет: синий
• Разрешение: 128x64
• Рабочее напряжение: 3,3 V

Интерфейс

Символ	Raspberry Pi PIN (BCM)	Описание продукта:
KEY1	P21	Кнопка 1/GPIO
KEY2	P20	Кнопка 2/GPIO
KEY3	P16	Кнопка 3/GPIO
Джойстик вверх	P6	Джойстик вверх
Джойстик вниз	P19	Джойстик вниз
Джойстика слева	P5	Джойстика слева
Джойстика вправо	P26	Джойстика вправо
Джойстик Пресс	P13	Джойстик Пресс
SCLK	P11/SCLK	SPI входного сигнала часов
MOSI	P10/MOSI	SPI ввода данных
Постоянного тока	P24	Выбор данных/команд (высокий для данных, низкий для команды)
CS	P8/CE0	Выбор чипов, низкий уровень активности
RST	P25	Сброс, низкая active

Узнайте, как использовать ЖК-дисплей

Ресурсы

• Руководство пользователя

Spotpear.com/download/CD/raspberry-pi/raspberry-pi-lcd/raspberry-pi-1.3inch-oled-lcd/document/1.3inch_OLED_HAT_User_Manual_EN.pdf

• Демонстрация товара

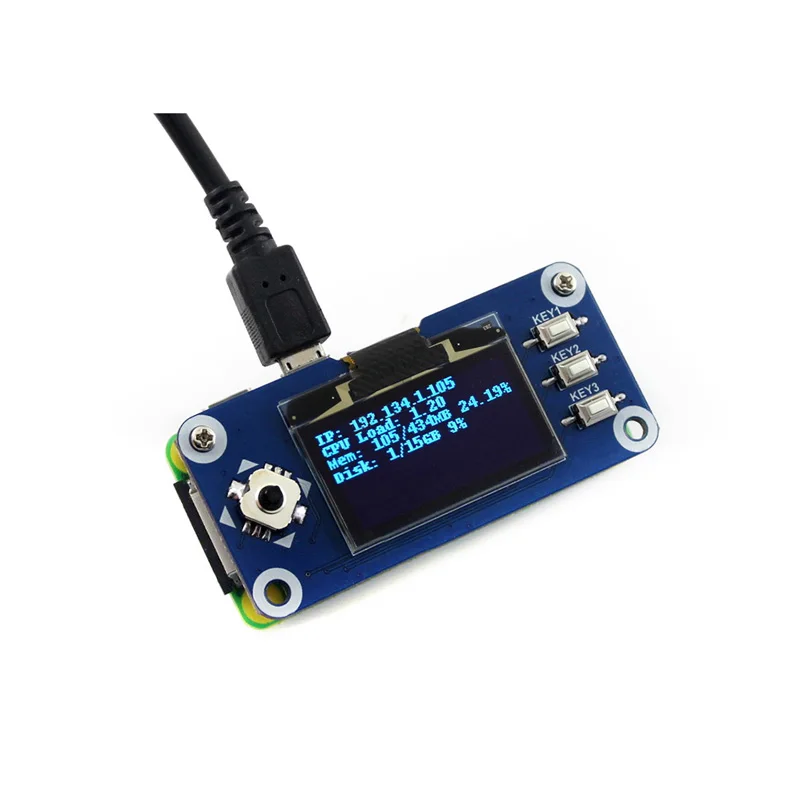

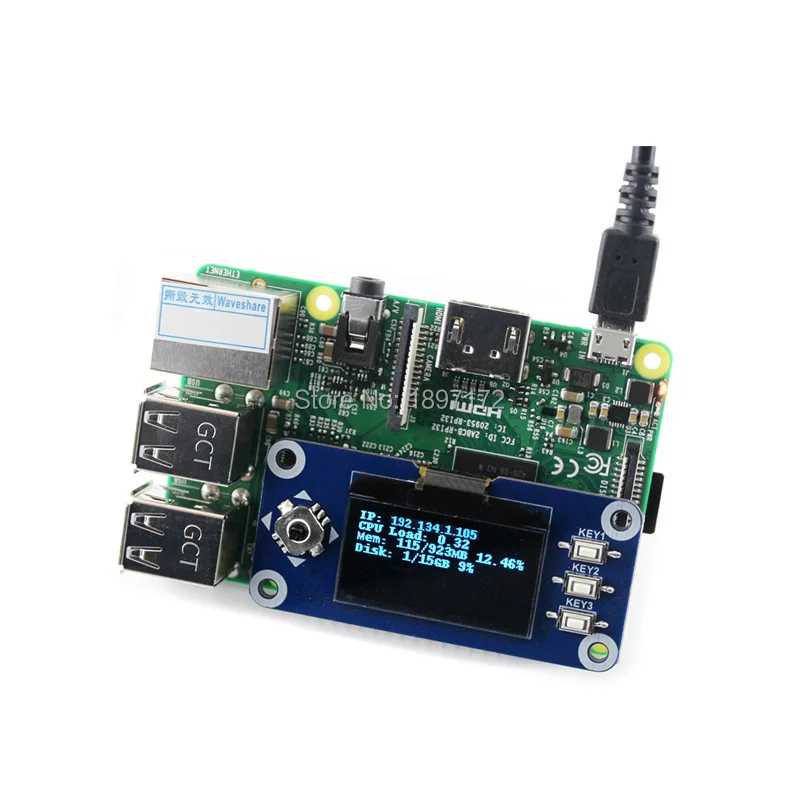

Как использовать ЖК-дисплей ---Демонстрация товара

• Схема

Spotpear.com/download/CD/raspberry-pi/raspberry-pi-lcd/raspberry-pi-1.3inch-oled-lcd/document/1.3inch-OLED-HAL-Schematic.pdf

Техническое описание

• 1,3 дюймов SH1106 OLED

Spotpear.com/download/CD/raspberry-pi/raspberry-pi-lcd/raspberry-pi-1.3inch-oled-lcd/document/1.3inch-SH1106-OLED.pdf

• SH1106

Spotpear.com/download/CD/raspberry-pi/raspberry-pi-lcd/raspberry-pi-1.3inch-oled-lcd/document/SH1106_V2.3.pdf

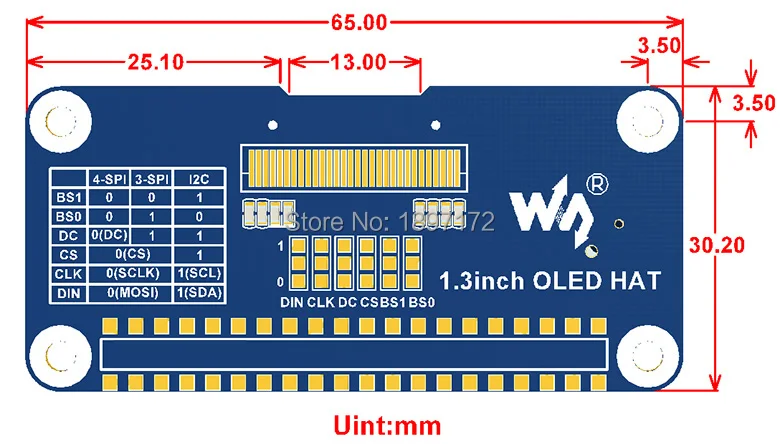

Размер

Посылка содержит

1. 1,3 дюймов OLED шляпа x1
2. Набор винтов RPi (2 шт.) x1

-1 шт.2





---

---
