Новый лазерный гравировальный станок GRBL1.1J автономный контроллер с ЖК экраном и 3

---

Посылка включает в себя:

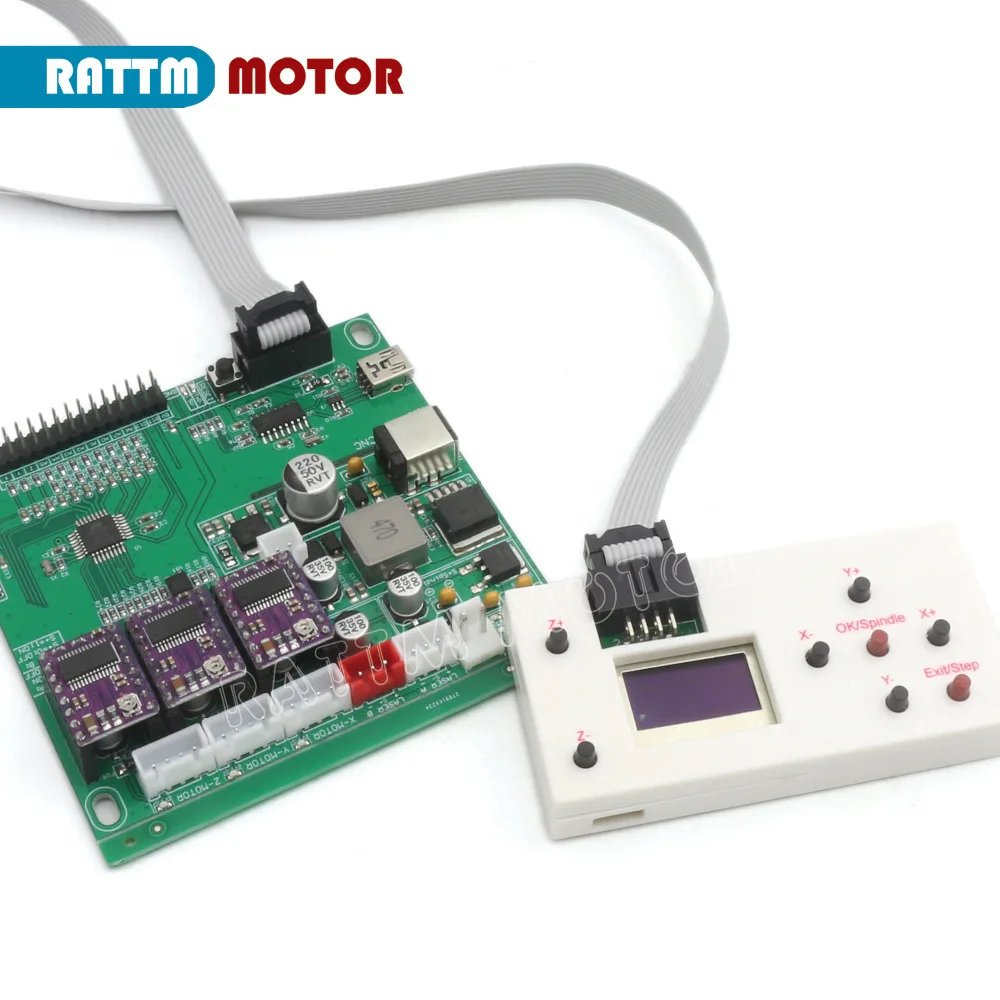

1xGRBL 1.1J 3 оси плата управления 1xКонтроллер ЖК-экрана GRBL 1x USB кабель

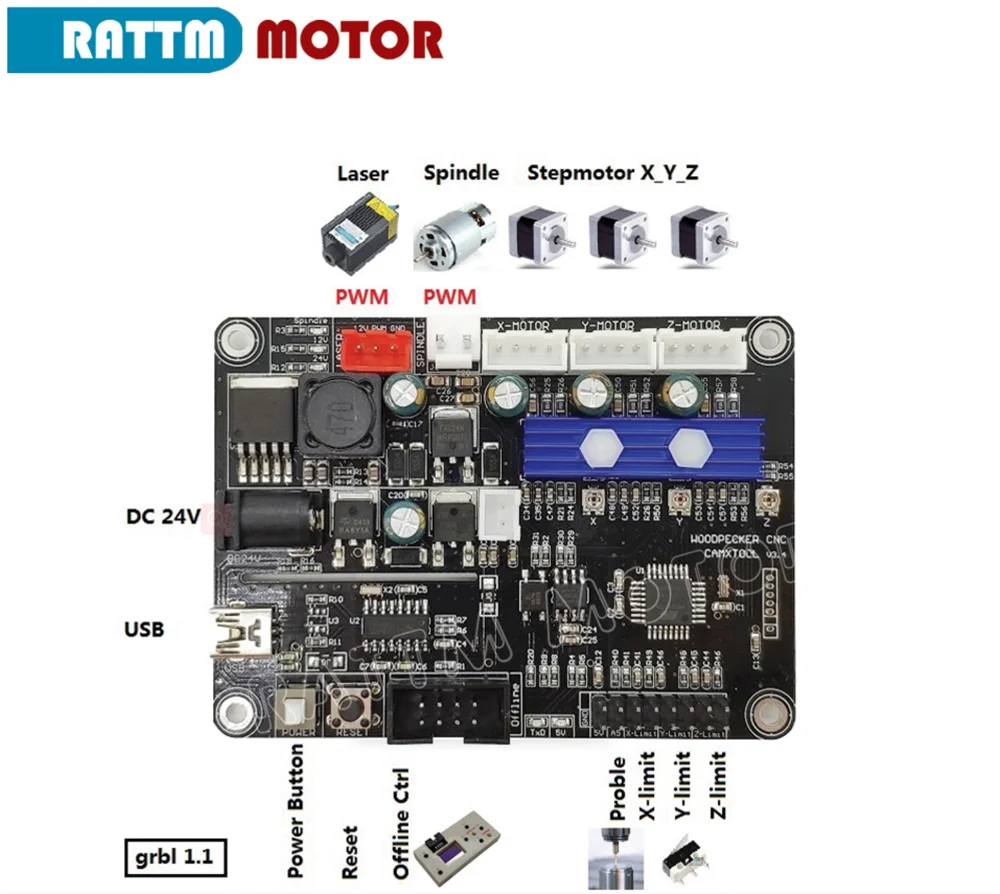

I. GRBL 1.1J,USB порт cnc гравировальный станок управления, 3 оси управления

Параметры:

Можно использовать вне линии

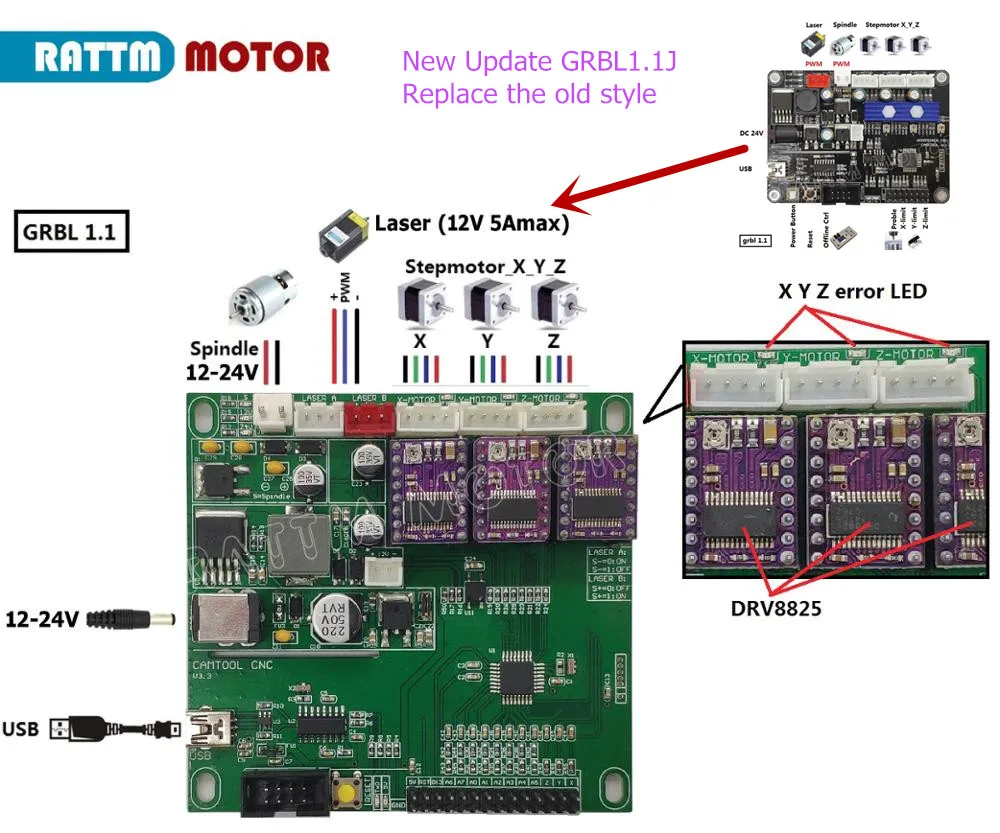

1) 3 оси управления   2) Система управления: GRBL   3) шаговый двигатель драйвера: DRV8825   4) Поддержка программного обеспечения: grblcontrol / candle (3 axies); laser (laser)   5) Поддержка системы: windows XP / Win 7 / Win 8 / Win 10   6) шаговый двигатель: 42 Шаговый двигатель (1.3A / 0.3Nm / 24V)   7) мотор шпинделя: 775ER (24V / 10000rmp/Поддержка PWM0 % -100%)   8) лазера: Макс 12V 5A (1W/2,5 W/5,5 Вт/7 Вт/10 Вт/15 Вт)   9) Входная мощность: 24 В (12-24 В)     Преимущества по сравнению с V3.2:   1) Улучшение порта питания: металлический экранированный порт   2) Улучшенный usb-порт: более прочный, трудно упасть   3) Улучшение привода шагового двигателя: переход на DRV8255   4) Добавьте предохранитель, чтобы избежать горения

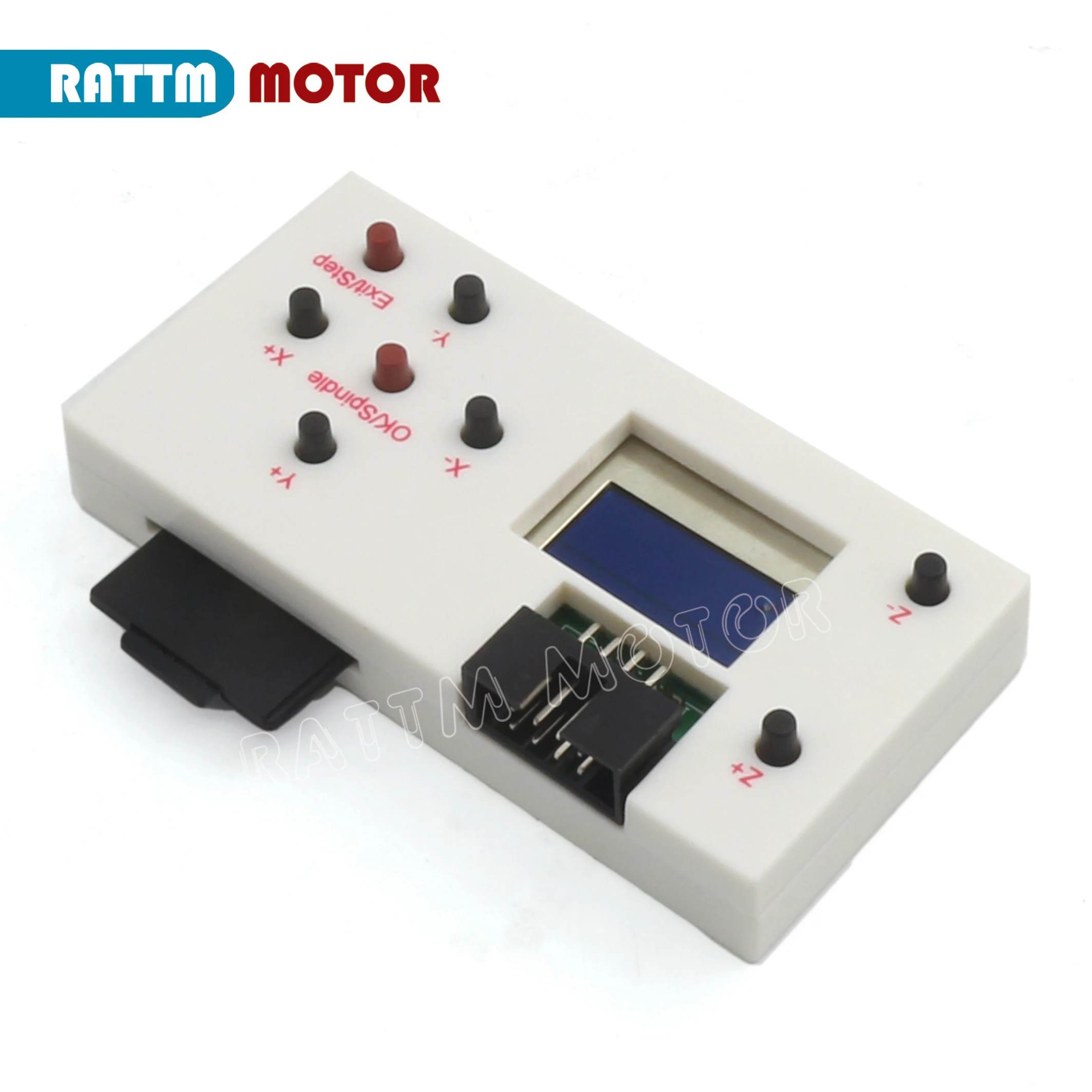

Функция контроллера GRBL:

1. Ручное управление: вручную Отрегулируйте расположение оси X, Y, Z в качестве исходной точки гравировки, вручную Откройте или закройте шпиндель, manully Откройте или закройте Вентилятор охлаждения

2. Гравировка файлов: после автономного контроллера сохраните файл, он может подключить панель управления GRBL и процесс гравировки, нет необходимости подключать компьютер ПК

3. Сохраните файл: после подключения автономного контроллера к ПК, он будет распознан как USB, устройство хранения большой емкости, может получить доступ к гравировальному файлу напрямую.

















SD показывает, что это состояние sd-карты, включите источник питания после вставки sd-карты, в противном случае он не будет работать. Емкость sd-карты 4G может быть распознана.

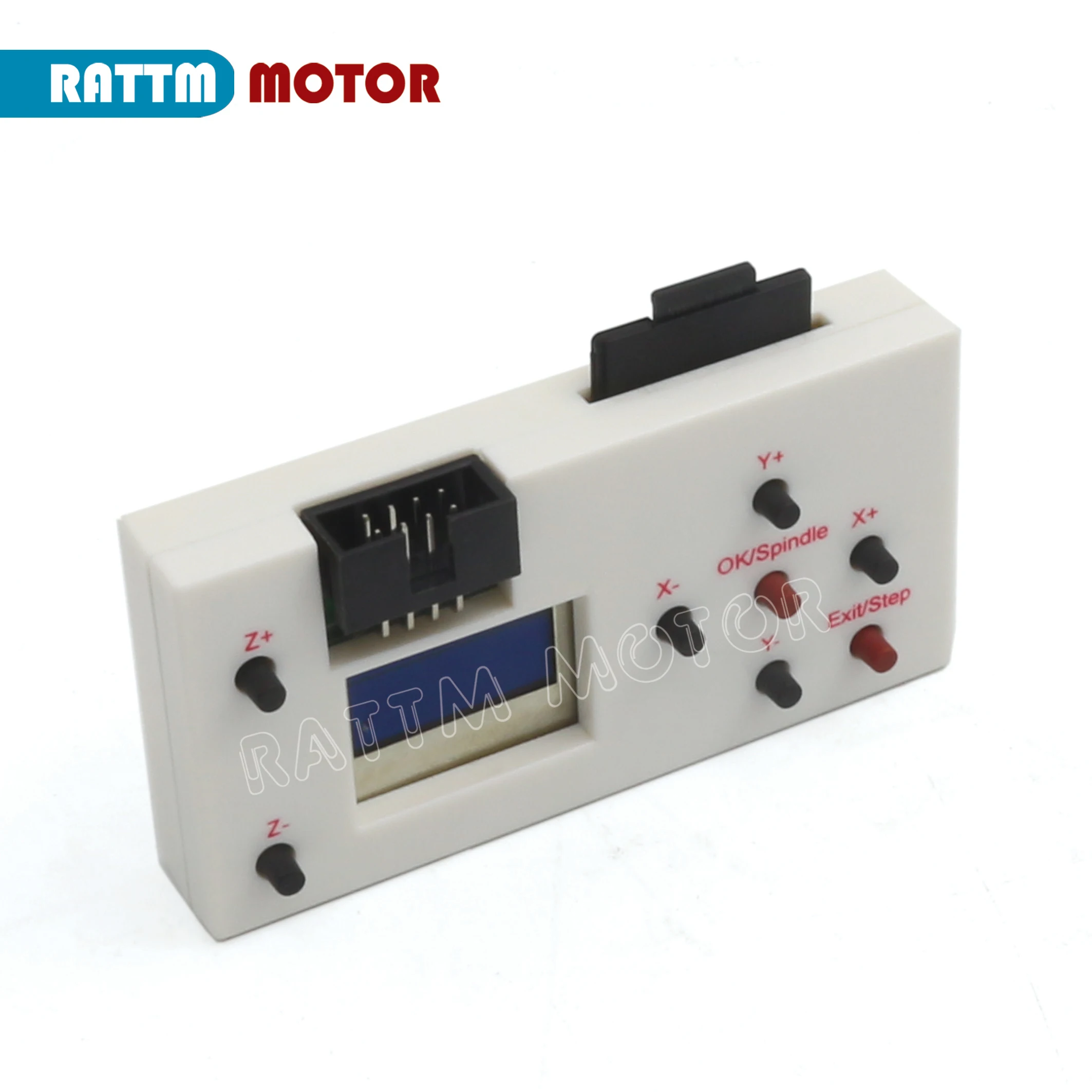

Нажмите кнопку X- or X + для переключения

Управление:Нажмите кнопку подтверждения для доступа к странице Управления вручную

Файл:Нажмите кнопку подтверждения для доступа к странице файлов

Набор:Нажмите кнопку подтверждения, чтобы получить доступ к странице Настройки





На офлайн-контроллер, управляющие кнопки для необходимых действий.

SPN-это Управление шпинделем, следует нажимать на спин.

Вентилятор управляется вентилятором, должен нажимать SMOD.

Примечание: чтобы выйти из этой страницы, нажмите кнопку «назад». После выхода сохраните текущее местоположение в качестве исходной точки гравировки X0Y0Z0





Примечание: система может распознавать максимум 100 доступных файлов один раз (***.TXT ***.txt ***. NC ***.nc ***.CNC

***. ЧПУ ***. Кран ***. Кран может быть распознан),Не поддерживает файлы с длинным именем.

Нажмите Y + или Y-чтобы выбрать файлы, которые необходимо выгравировать, нажмите кнопку подтверждения для доступа к странице гравировки.

Нажмите ok, чтобы начать гравировку

Если вы хотите остановить процесс гравировки, нажмите кнопку «назад», затем перейдите на страницу выбора файла(Машина не остановится сразу, так как контроллер GRBL уже сохранил часть кода G, остановится после полного выполнения).



Левые слова показывают, что машина движется на расстоянии каждый раз, когда вы нажимаете кнопку при условии ручного управления, нажмите Y + или Y-на выбор, по умолчанию 1 мм каждый раз.

Нажмите X-или X + для настройки переключения.

Правильные слова показывают настройки скорости передачи данных, 9600 по умолчанию

После настройки нажмите кнопку подтверждения, чтобы сохранить, затем нажмите кнопку назад, чтобы выйти из страницы настройки.

Примечание: параметры настройки не могут быть сохранены при условии отключения электроэнергии, это будет значение по умолчанию при включении в следующий раз.





---

---
