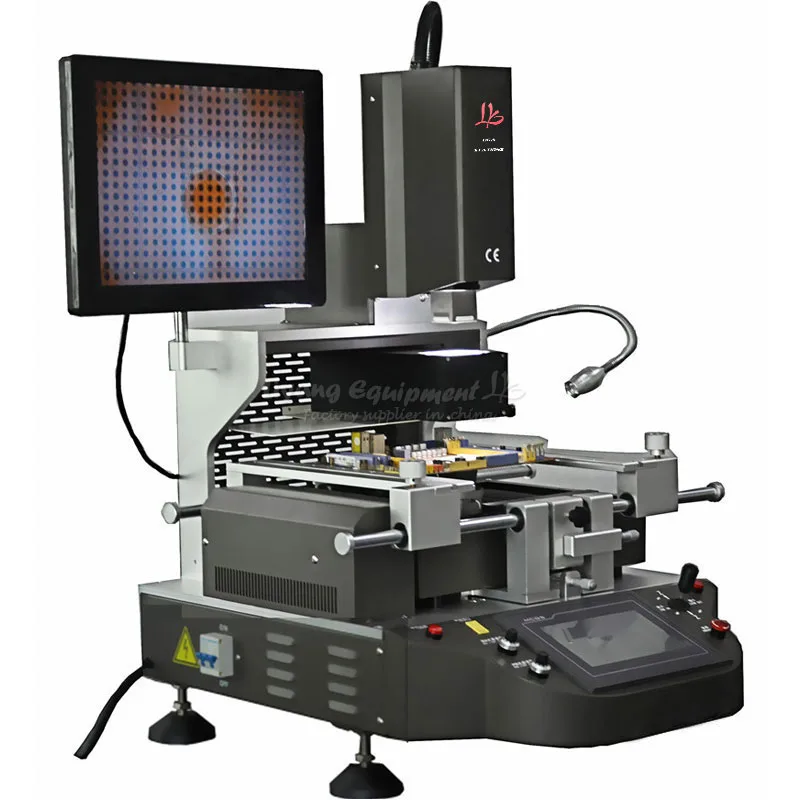

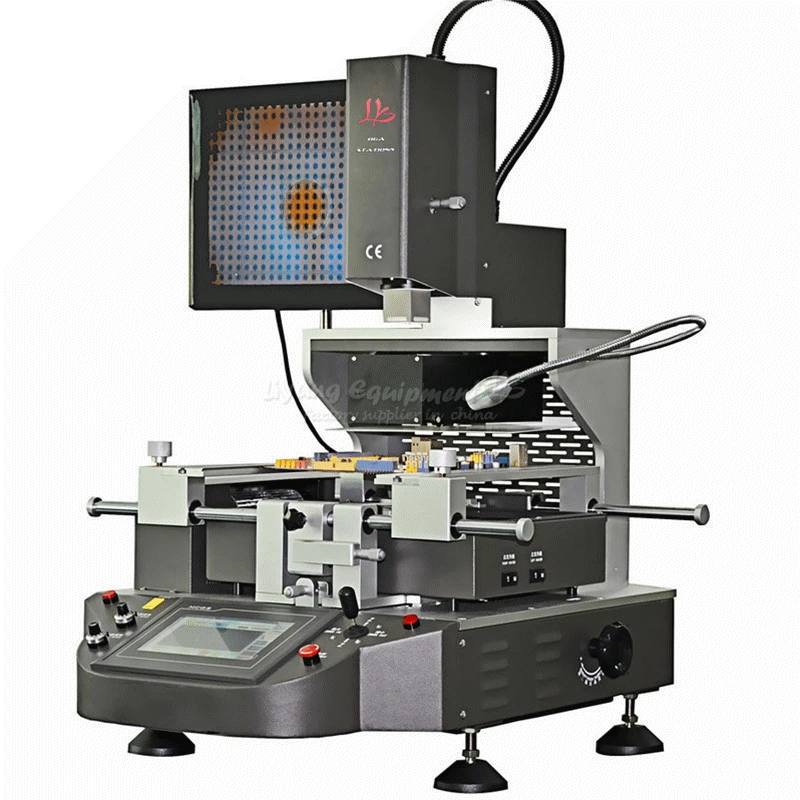

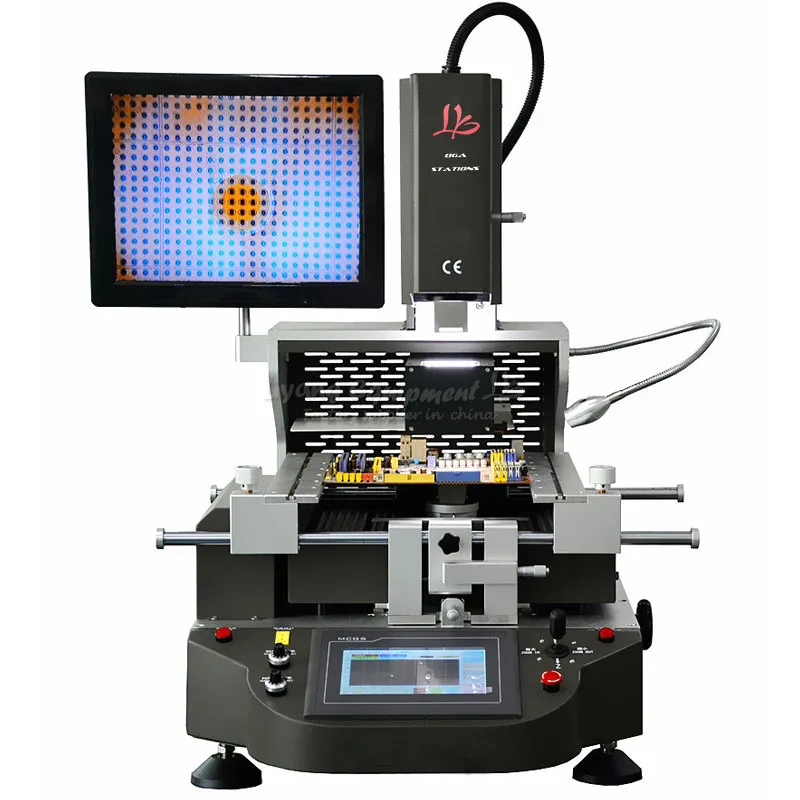

LY G700 самая экономичная 3 зоны паяльная станция BGA с горячим воздухом для ремонта ноутбуков



Bga наладочная станция для пайкиРеболлинг-машина





Эта паяльная станция bga может добавить CCD

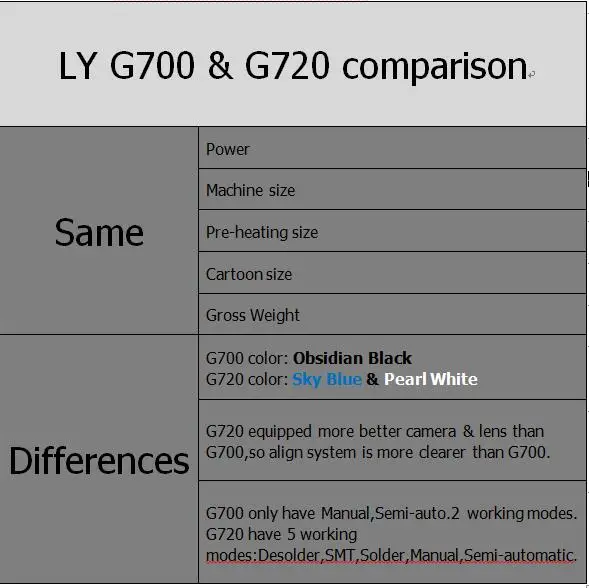

Основное отличие G720:

A. Различные системы камеры с G720

B. G700 имеет 2 режима (ручной, полуавтоматический), G720 имеет 5 режимов (ручной, полуавтоматический, де-припой, припой, SMT



Характеристики:



1. Верхний и нижний нагрев горячего воздуха, который может нагреваться одновременно от верхней части компонента

Нижняя часть печатной платы; Нижний ИК-нагрев, контроль точности температуры в пределах ± 1 °. 8 сегментный контроль температуры независимо.

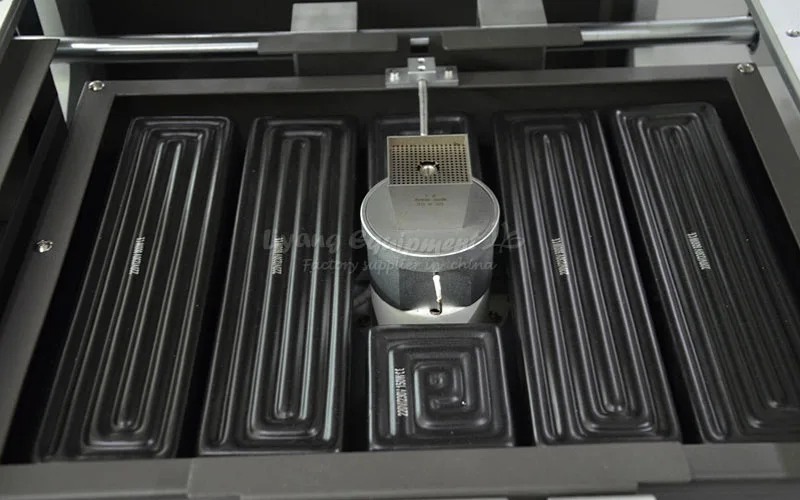

2. Нагрев горячим воздухом для BGA и PCB в то же время, и большая площадь ИК нагреватель подогрев для нижней части

PCB, чтобы избежать полной деформации PCB во время переработы, верхняя или Нижняя температурные зоны могут использоваться отдельно

И свободно сочетать энергию вверх и ниже нагревательного элемента.

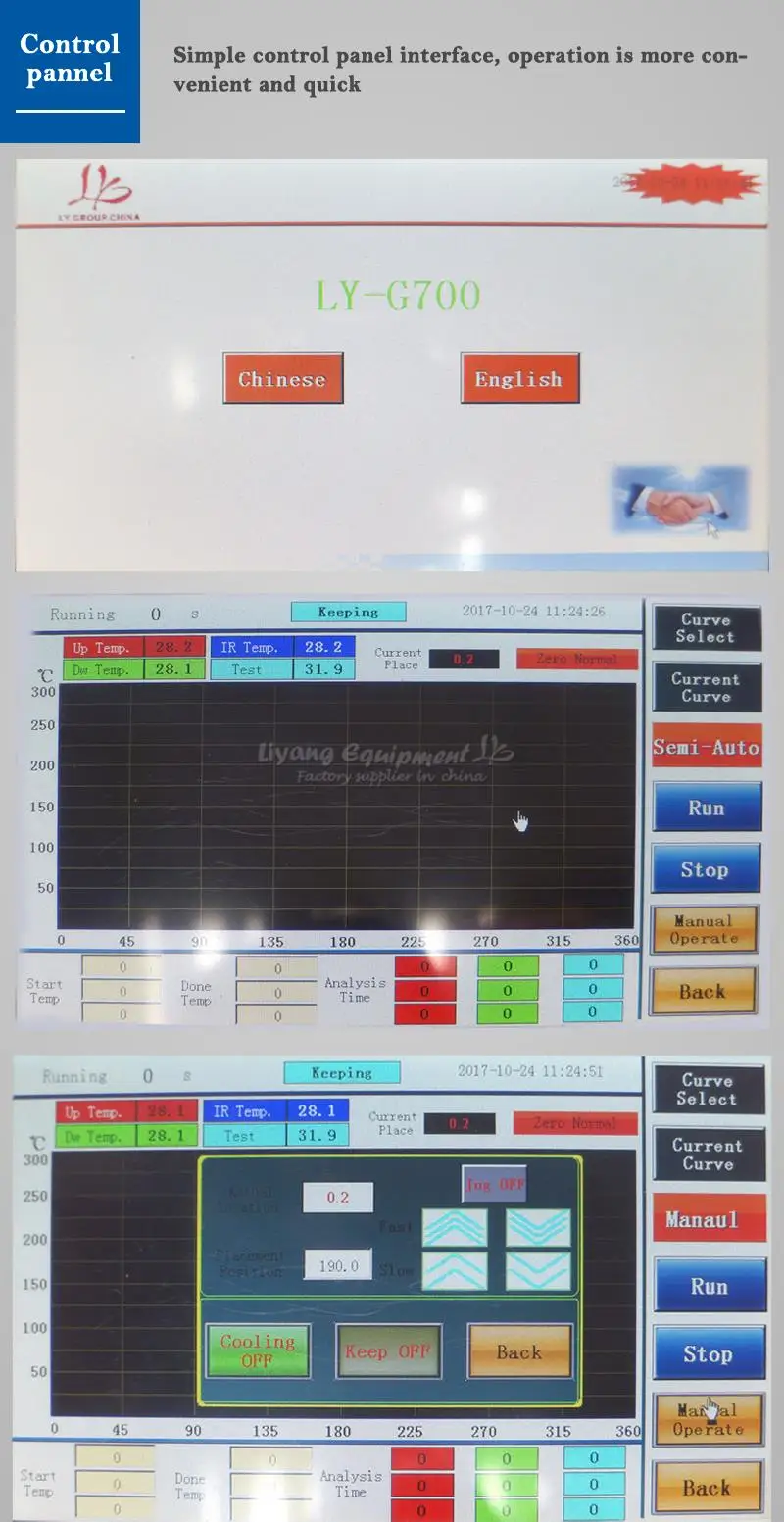

3. приняты высокоточные K-type термопары close-loop управления и PID параметры самонастройки системы; 4 температурные кривые могут быть отображены С функцией мгновенного анализа кривой и многогрупповые данные пользователя могут быть сохранены;

Температура может быть протестирована точно через внешний интерфейс измерения, кривые могут быть проверены.

Установите и исправьте на сенсорном экране в любое время.

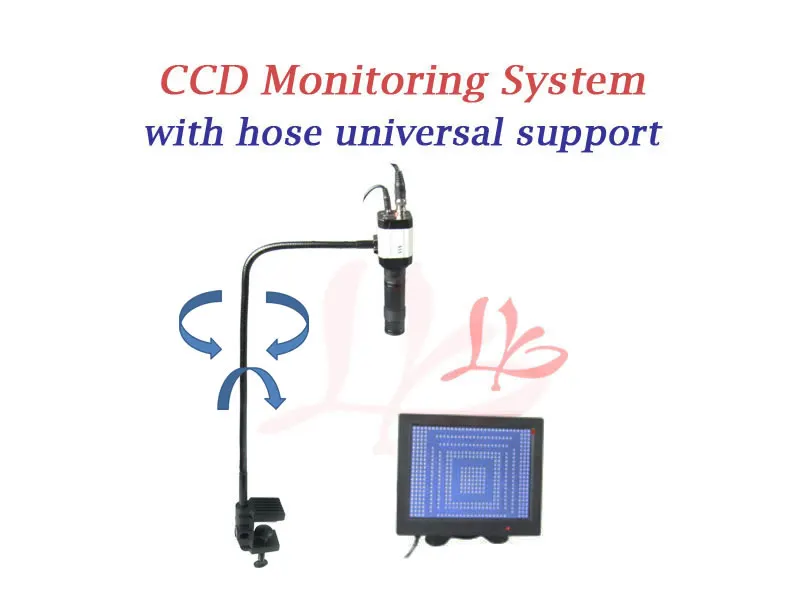

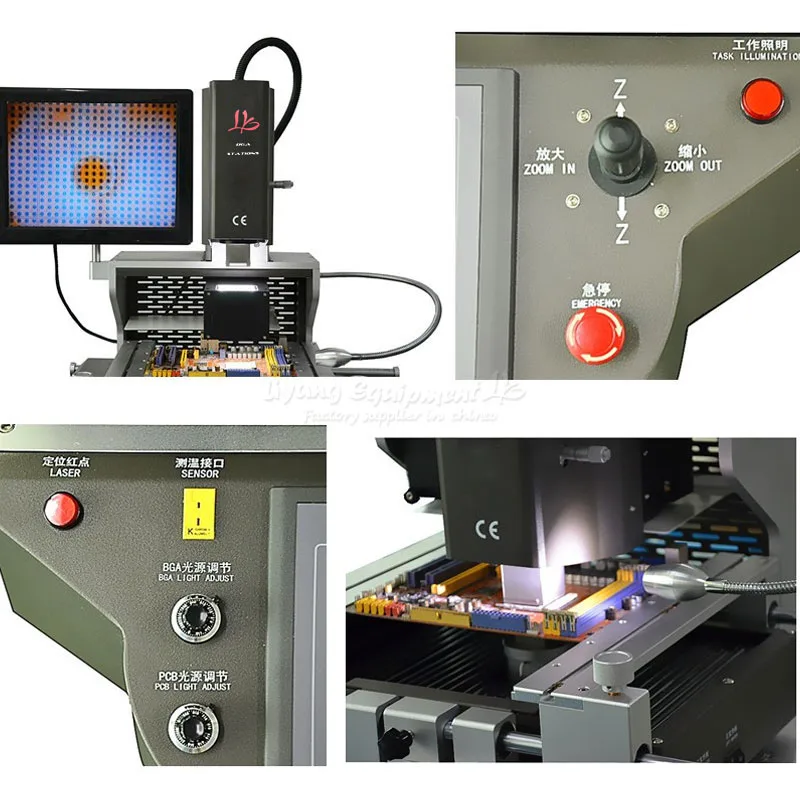

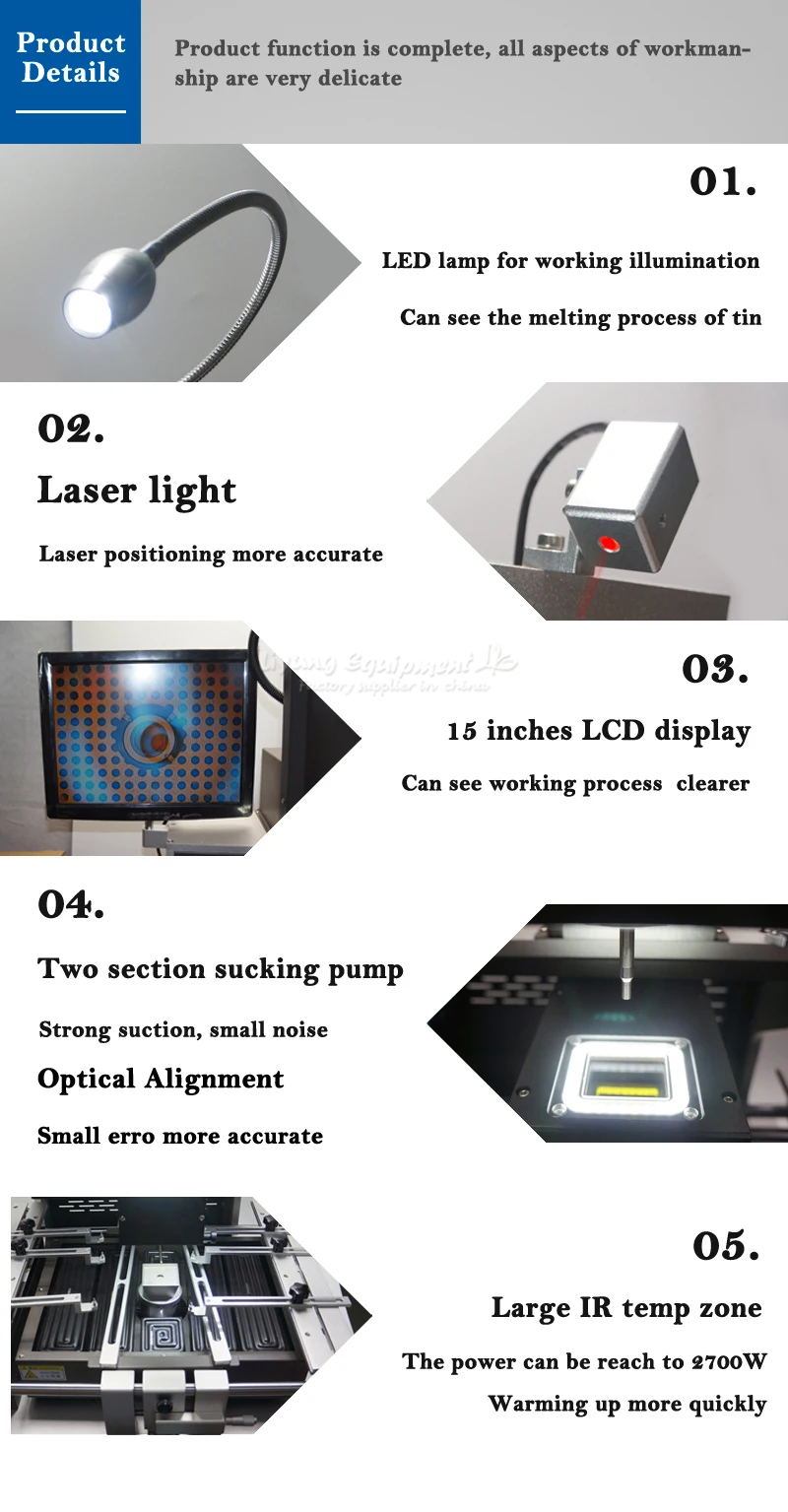

Точная оптическая система выравнивания



Использование высокой четкости и регулируемой системы оптического выравнивания цвета CCD, разделение луча. Усиление. Уменьшение. Тонкая регулировка и автоматический фокус с функцией автоматического разрешения аберрации цвета и регулировки яркости,

Регулируемая контрастность изображения; Оснащен 15-дюймовым ЖК-монитором высокой четкости.



Многофункциональная и гуманизированная операционная система

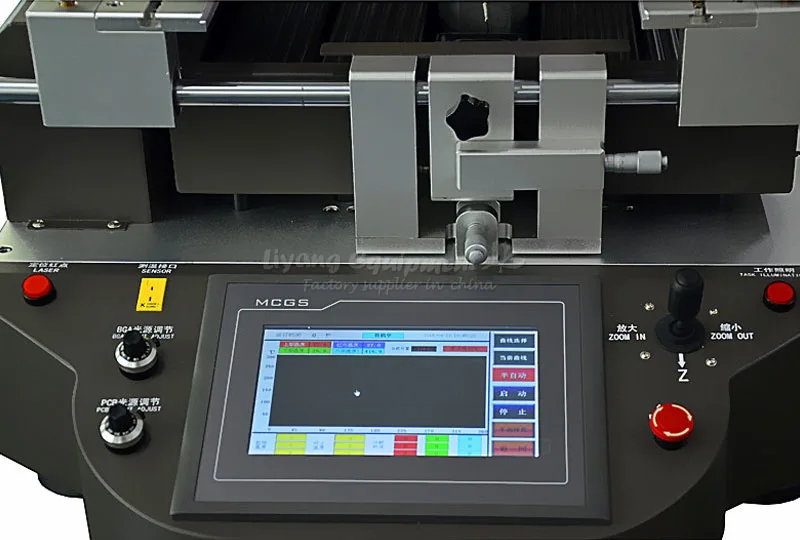

1. Принятие сенсорного интерфейса HD человека-машины; Верхняя нагревательная головка и монтажная головка разработаны 2 в 1;
2. Обеспечение многих видов титана сплава BGA tuyere можно поворачивать в 360 градусов для легкой установки
3. И замена.

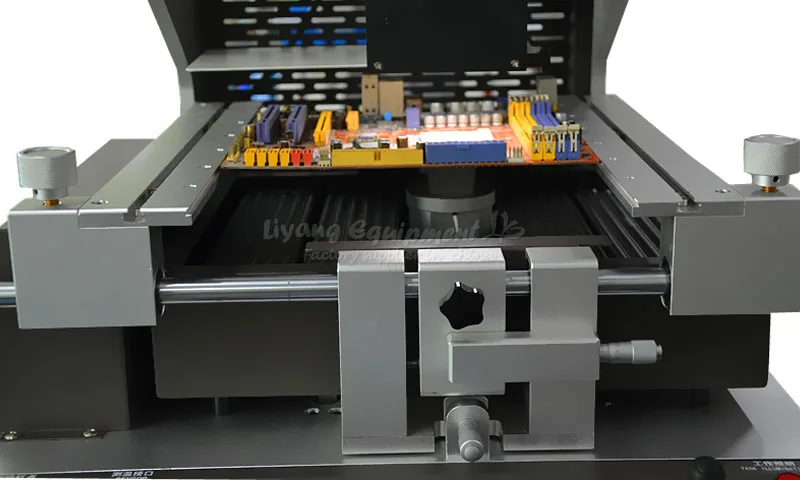

1. X.Y и R угол принимает микрометр тонкой настройки, точность определения местоположения, точность может достигать ± 0,01 мм.





Улучшенная функция защиты



С функцией будильника, после сварки BGA аппарат может сигнализировать сам по себе. В случае превышения температуры схема может автоматически отключаться с двойной защитой от перегрева. температурный параметр с защитой паролем для предотвращения любых изменений.

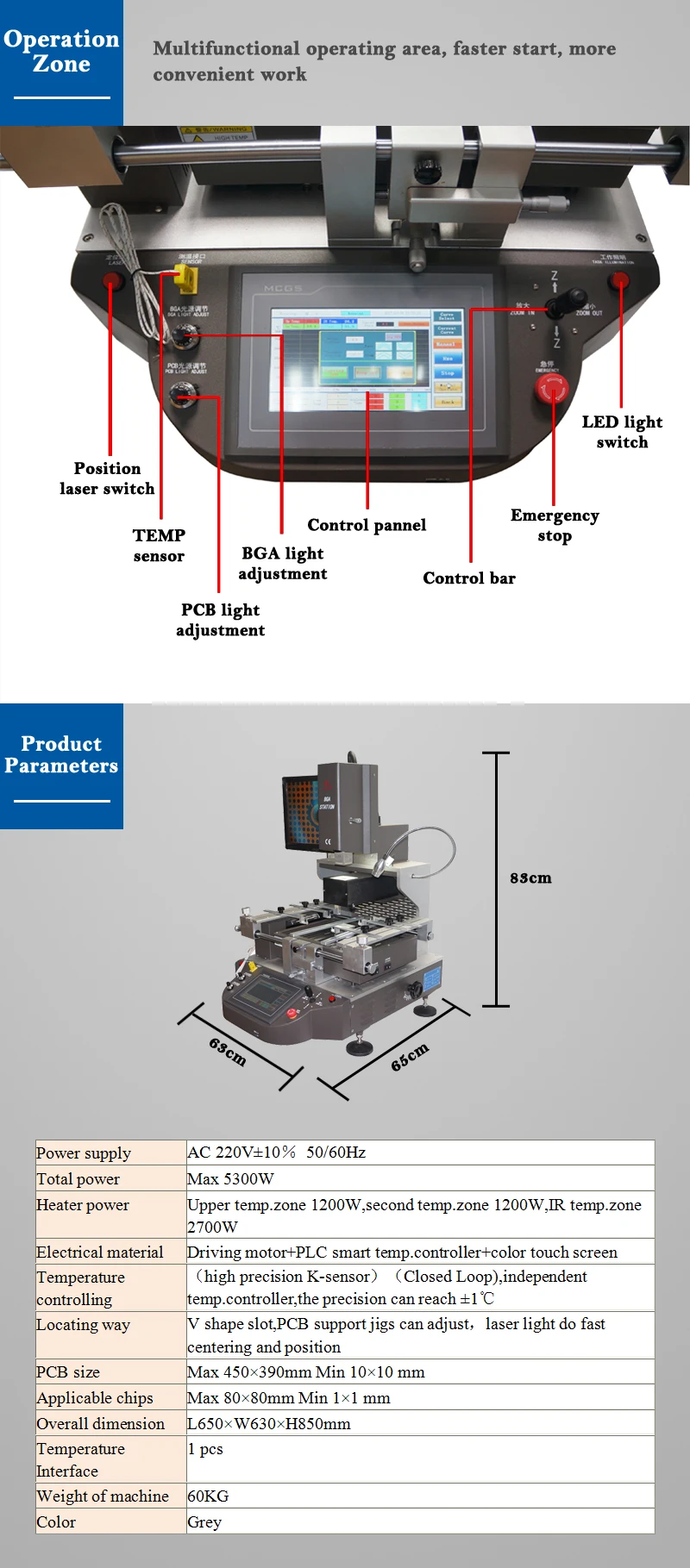

Технологический параметр

1	Источник питания	Переменный ток 220в ± 10% 50/60 Гц
2	Общая мощность	Макс. 5300 Вт
3	Мощность нагревателя	Верхняя температура. Зона 1200 Вт, вторая температура. Зона 1200 Вт, ИК температура. Зона 2700 Вт
4	Электрический материал	Мотор для вождения + PLC smart temp. Контроллер + цветной сенсорный экран
5	Контроль температуры	(Высокоточный k-сенсор) (замкнутая петля), независимая температура. Контроллер, точность может достигать ± 1 °

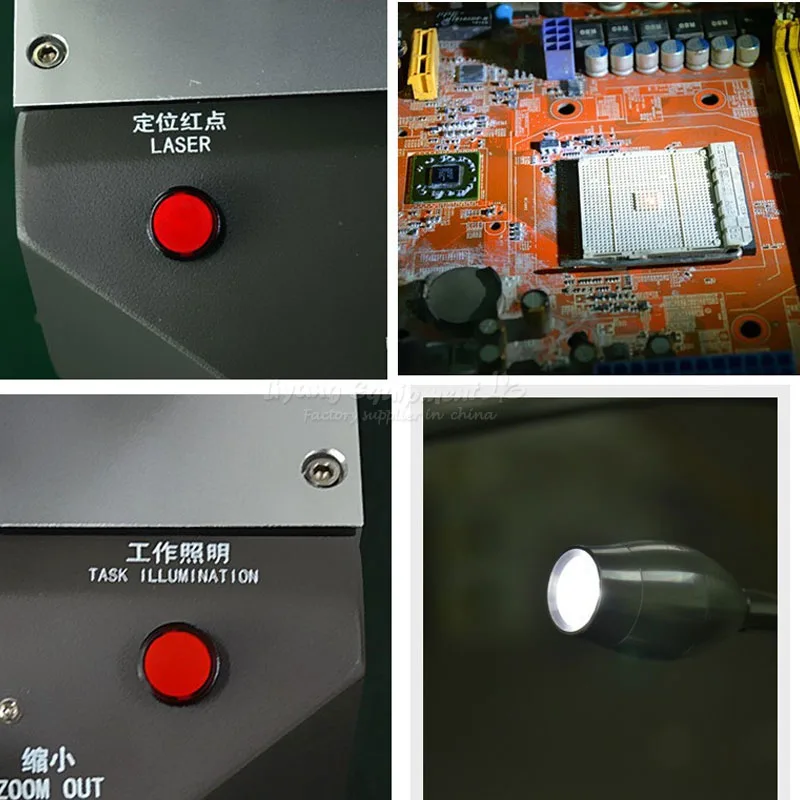

6	Способ определения местоположения	V слот формы, PCB поддержка jigs может регулировать, лазерный свет делает быстрое центрирование и положение
7	Размер печатной платы	Макс 450 × 390 мм мин 10 × 10 мм
8	Применимые чипы	Макс 80 × 80 мм мин 1 × 1 мм
9	Общий размер	L650 × W630 × h850мм
10	Температурный интерфейс	1 шт.
11	Вес машины	60 кг
12	Цвет	Серый

          \







---

---
