QIACHIP 433 мГц DC 12 В 1CH приемник Беспроводной удаленного Управление коммутаторы стены

---

QIACHIP 433 мГц DC 12 В 1CH приемник беспроводной пульт дистанционного управления переключатель панель передатчика зал умный дом электронная умная дверь ворота

Примечание:

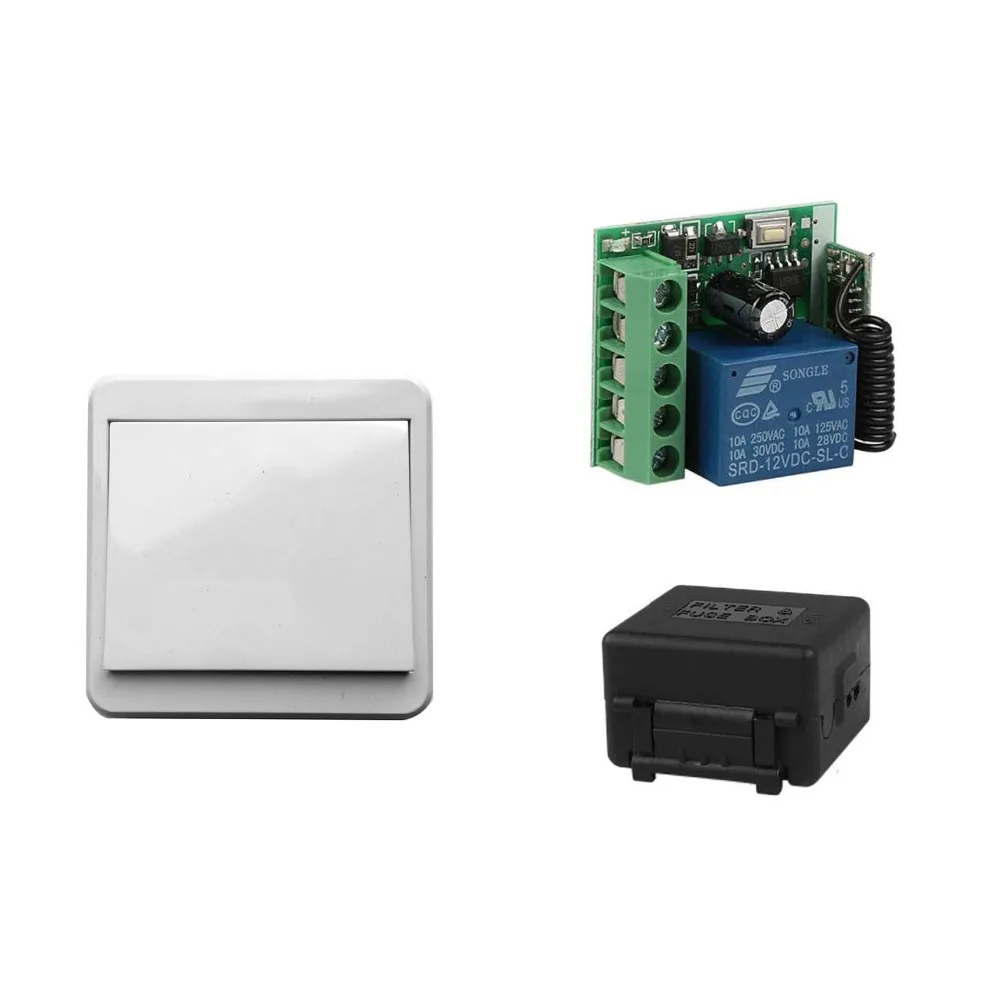

В посылка поставки входят разные товары, потому что вы выбираете другой посылка -1) посылка включает:

1 х 12 В пульт дистанционного управления(SАд включают)

 2X 1-кнопка настенный передатчик

-Техника:

-Приемники технических данных:

Входная мощность: DC10V-14V

Режим ожидания: <5ма

Частота РЧ: 433 мГц

Режим работы ВЧ: супергетероден

Получайте Чувствительность:> 97dbm

Расстояние передачи: 20-100 м (открытое пространство)

Режим декодирования: декодирование программного обеспечения MCU

Удаленной системы хранения: 20 штук

Поддержка дистанционного типа: Обучающий код (1527),

Режим работы: минутный, тумблер, фиксация времени задержки (5S, 10 s, 15 s)

Тип проводки: стационарный терминал

Выходной терминал: нет, NC, COM

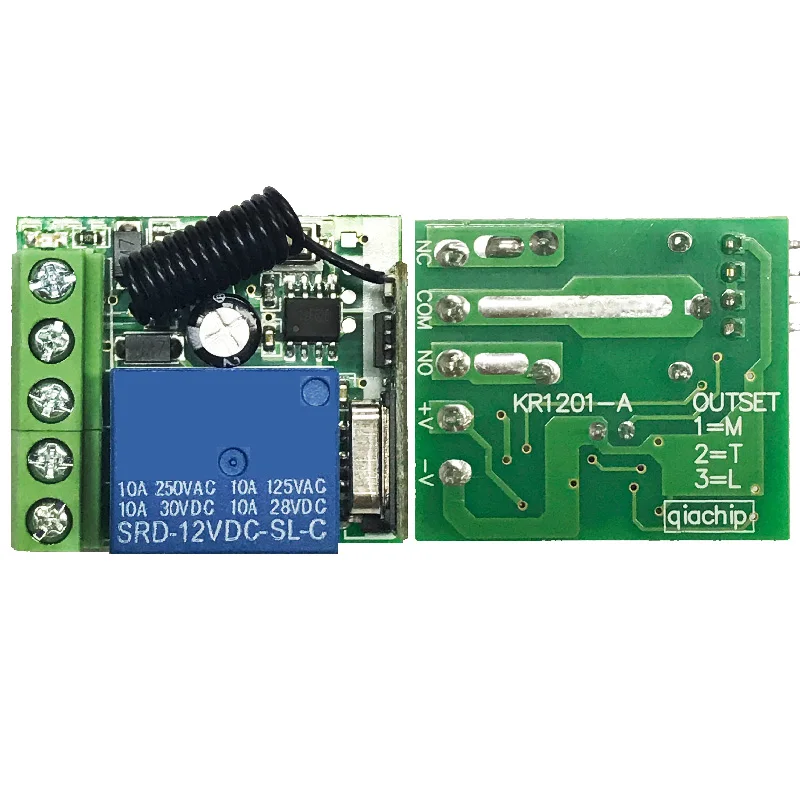

Размер печатной платы: 35*30*18 мм (L, W,H)

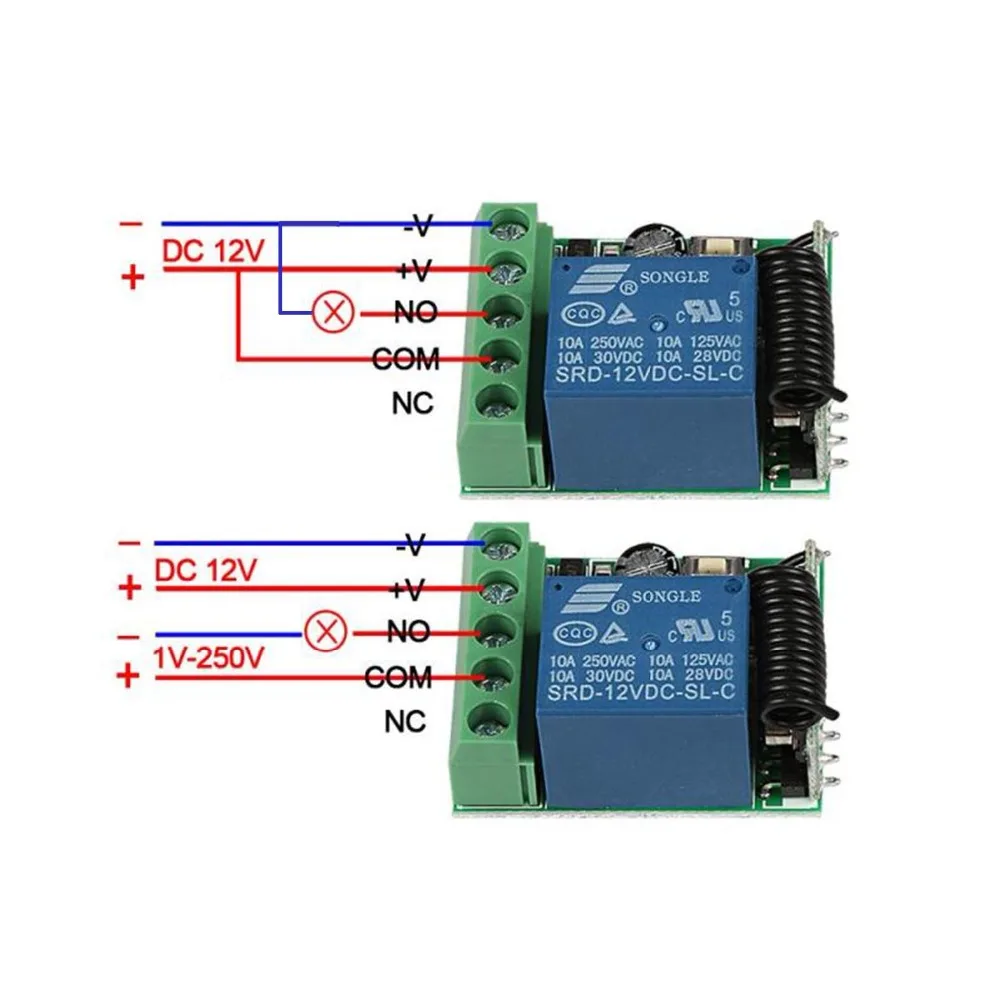

Схема 1:

+ V: 12 В + вход;

-В: 12 В-вход;

НЕТ: выход, обычный открытый;

COM: выход, общий;

NC: выход, обычный близкий;

-Управление инструкция

Режим 1 :( моментальный)

Нажми клавишу обучения на приемнике 1 разЭто происходит в режиме мгновенной настройки.

Подождите минутку, светодиод светодиодный будет выключен, он вступает в обучающее состояние.

Нажми кнопку дистанционного управления, светодиодный индикатор на приемнике, плата будет вспышка, потом отвалится.

Через 3 секунды индикатор светодиодный Ода снова будет включен, успешно обучаясь.

Режим 2: (тумблер)

Нажми на обучающий ключ на ресивере 2 разаОн входит в режим настройки тумблера

Подождите минутку, светодиод светодиодный будет выключен, он вступает в обучающее состояние.

Нажми кнопку дистанционного управления, светодиодный индикатор на приемнике, плата будет вспышка, потом отвалится.

Через 3 секунды индикатор светодиодный Ода снова будет включен, успешно обучаясь.

Режим 3 :( фиксация)

Примечание: Когда вы выбираете для режима latching, для того, чтобы узнать больше дистанционного управления, вы должны узнать две разные кнопки, первый раз выучен для "на", второй раз научилась "выключаться".

Например: Кнопка A = на, кнопка B = выключено

Нажми на обучающий ключ на ресивере 3 разаОн входит в режим фиксации.

Подождите минутку, светодиодный Светодиодный индикатор на приемнике, плата будет вспышка, затем отвалится.

Нажми на удаленную кнопку A.

Светодиодный вспышка на 5 раз.

Нажми на удаленную кнопку B.

Светодиодная вспышка на 5 раз.

Через 3 секунды индикатор светодиодный Ода снова будет включен, успешно обучаясь.

A = на, B = OFF.

Режим 4,5, 6 :( режим задержки времени)

Нажми на обучающий ключ на ресивере 4 раза, Время дилеры за 5 секунд.

Нажми клавишу обучения на приемнике 5 раз, Время задержки на 10 секунд.

Нажми на обучающий ключ на ресивере 6 раз, Время задержки на 15 секунд.

Индикатор светодиодный Ода будет выключен.

Нажми на удаленную кнопку, светодиодный вспышки и выключение.

Через 3 секунды индикатор светодиодный Ода снова будет включен, успешно обучаясь.

Примечание: система может хранить для 20 шт. пультов, если пульт получает более 20 шт., то начальный пульт дистанционного управления будет утерян.

-Описание стеновой панели

Мы предлагаем использовать наш приемник для программы со стеновой панелью,

Не гарантирует его соответствие каждому ресиверу.

---

---
