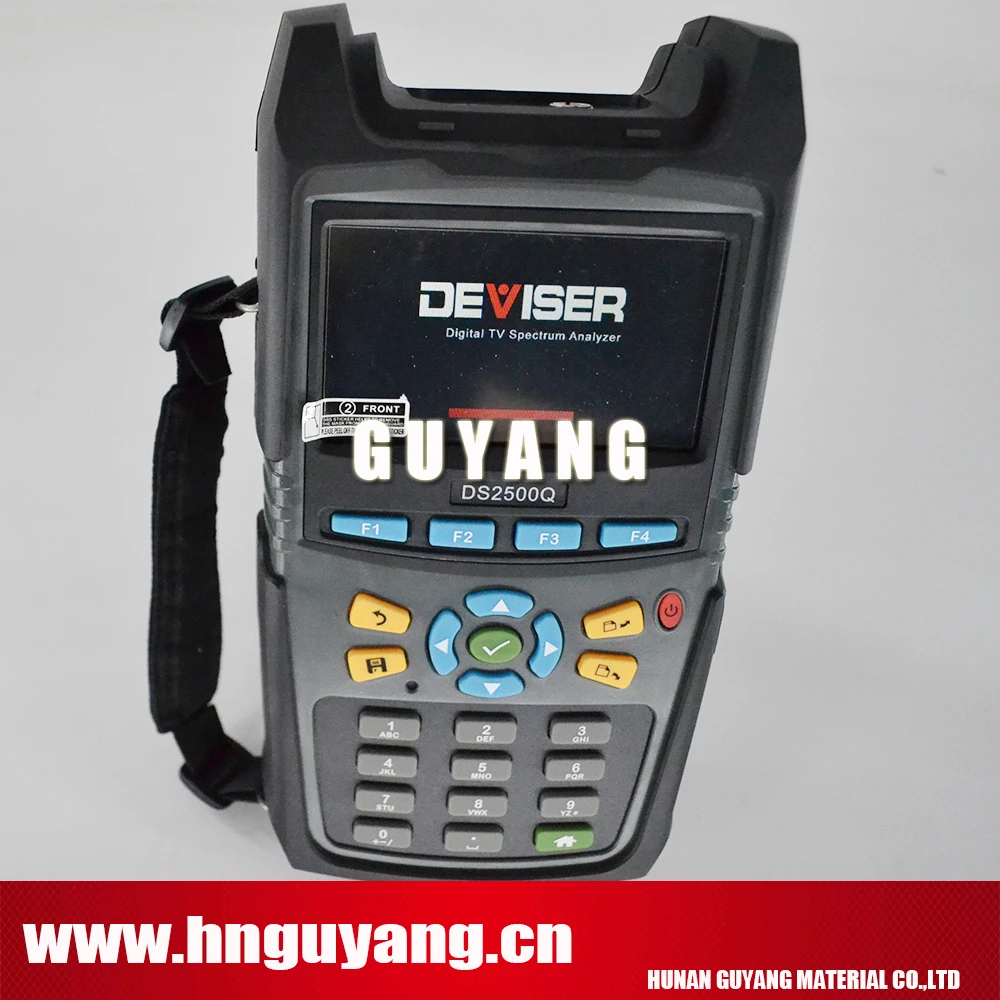

Цифровое телевидение Deviser DS2500Q анализатор QAM Встроенный кабельный модем DOCSIS 3 0

---

Описание

Deviser DS2500Q,1000 МГц цифровой ТВ QAM анализатор спектра ca ТВ метр

Основные преимущества

• Высокоскоростной анализ спектра: 4 ~ 1000 МГц

• Встроенный кабельный модем DOCSIS 3,0

• Встроенный восходящий генератор сигналов (без FEC)

• Поддерживает ITU--T J.83 приложение A/B/C

• Векторный спектр ошибок: идентифицирует сигналы помех при операторах QAM без перебоев в обслуживании

• Автотест

Интегрируя множество функций в один портативный прибор, новый DS2500Q-это мощный цифровой телевизор анализатор QAM с комплексным комплектом измерений, специально разработанным для тестирования сети ГФУ, устранения неисправностей и обслуживания.

Основные функции ds2500q включают расширенный спектр

Анализ, аналоговый и цифровой ТВ анализ, анализ DOCSIS 3,0,

Генератор восходящих сигналов, тестирование Ethernet и автоматическое тестирование. Революционная функция EVS позволяет пользователям обнаруживать Когерентные искажения, скрывающиеся при операторах QAM, без прерывания сервиса. DS2500Q поддерживает набор программного обеспечения для ПК Deviser, входящий в комплект с каждым устройством, чтобы сделать передачу данных оснасткой.

Высокоскоростной анализ спектра

DS2500Q обеспечивает улучшенную производительность анализа спектра

С диапазоном частот 4 МГц ~ 1000 МГц и чувствительностью к сигналам до-55 дБм (@ 300 кГц).

DS2500Q также предлагает цифровое измерение искажения гула, от основной частоты до 4-х гармонических компонентов.

Спектрограмма обеспечивает прокрутку трехмерного дисплея, позволяя пользователям отслеживать частоту и уровень с течением времени-отлично подходит для анализа прерывистых сигналов.

DVB-C анализ сигналов

DS2500Q поддерживает стандарт ITU-T J.83, приложение A/B/C, обеспечивая мощность канала, MER, BER, Созвездие и цифровые измерения гула.

Обнаружение помех в эксплуатации EVS

Функция векторного спектра ошибок может обнаруживать сигналы помех при несущей службе QAM без перебоев в обслуживании.

Генератор восходящего сигнала

Генератор восходящего сигнала может генерировать несущий CW или сигнал QAM. Также доступен режим подметания.

Измерение кабельного модема

DS2500Q включает в себя стандартный кабельный модем DOCSIS 3,0, совместимый с DOCSIS 1.X, 2,0 и 3,0. Встроенный модем поддерживает 8x DS и 4x US связываемых носителей. На рисунке 8 (ниже) показан экран статистической информации CM, включая уровень нисходящего сигнала, Тип модуляции, полосу пропускания, скорость символов, MER, BER, уровень восходящего сигнала, скорость символов, И UCD (дескриптор восходящего канала). Пользователи могут выбрать желаемый режим DOCSIS, нисходящий канал и UCD. Базовые инструменты сетевого тестирования включают Ping, Traceroute, PPPoE, FTP и браузер.

Автотест

DS2500Q оснащен широким спектром региональных стандартных канальных планов, охватывающих (частично) Северную Америку, Азию и Европу, А также несколько наборов предельных профилей-позволяет пользователям проектировать автоматические тесты. Задачи, которые могут быть автоматизированы, включают Аналоговое ТВ, Цифровое ТВ и тестирование кабельного модема. Как только анализатор завершит автоматический тест, все элементы в результатах теста будут указывать на прохождение или сбой в соответствии с предельным профилем. Результаты автоматически сохраняются для последующего анализа.

---

---

---
