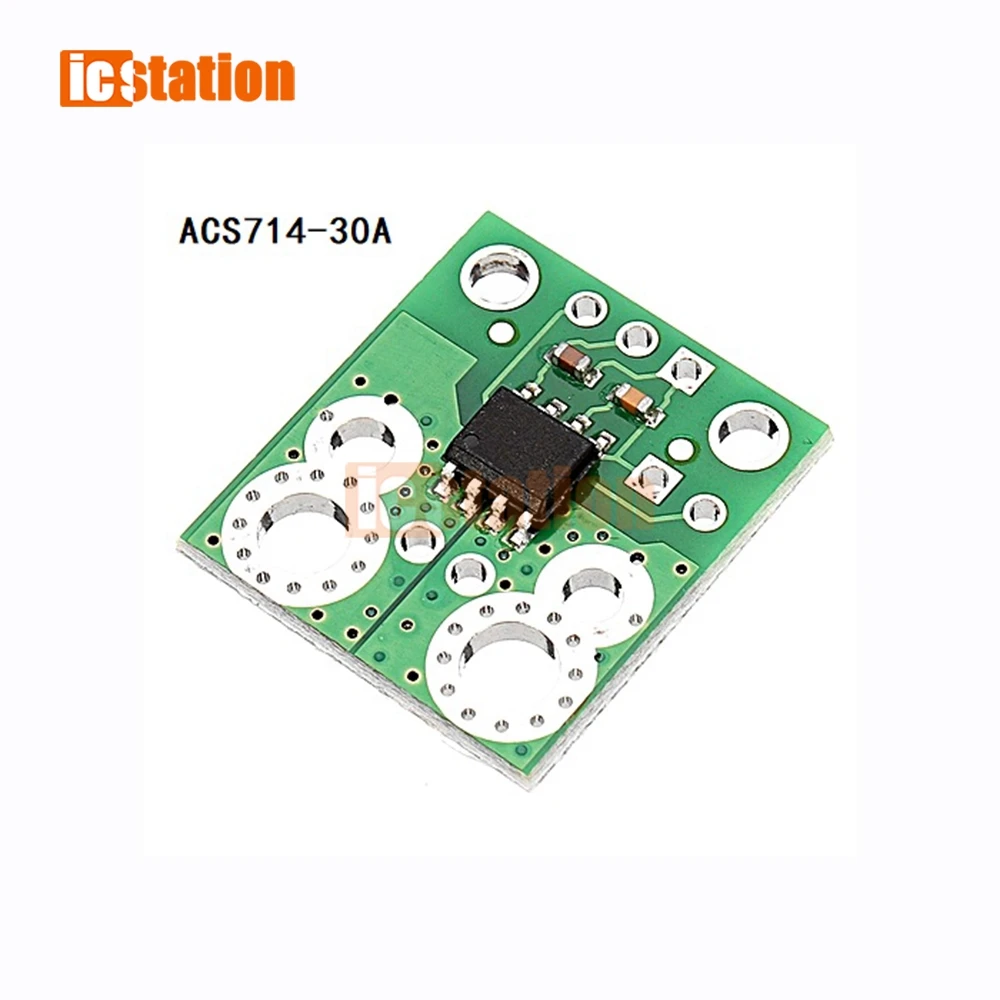

ACS714 30A 5V изолировать Холла на основе Линейный Датчик тока коммутационная плата

ACS714 30A 5V изолированный зал на основе эффекта Линейный Датчик тока Breakout Board фильтр сопротивление конденсатор заменить ACS712

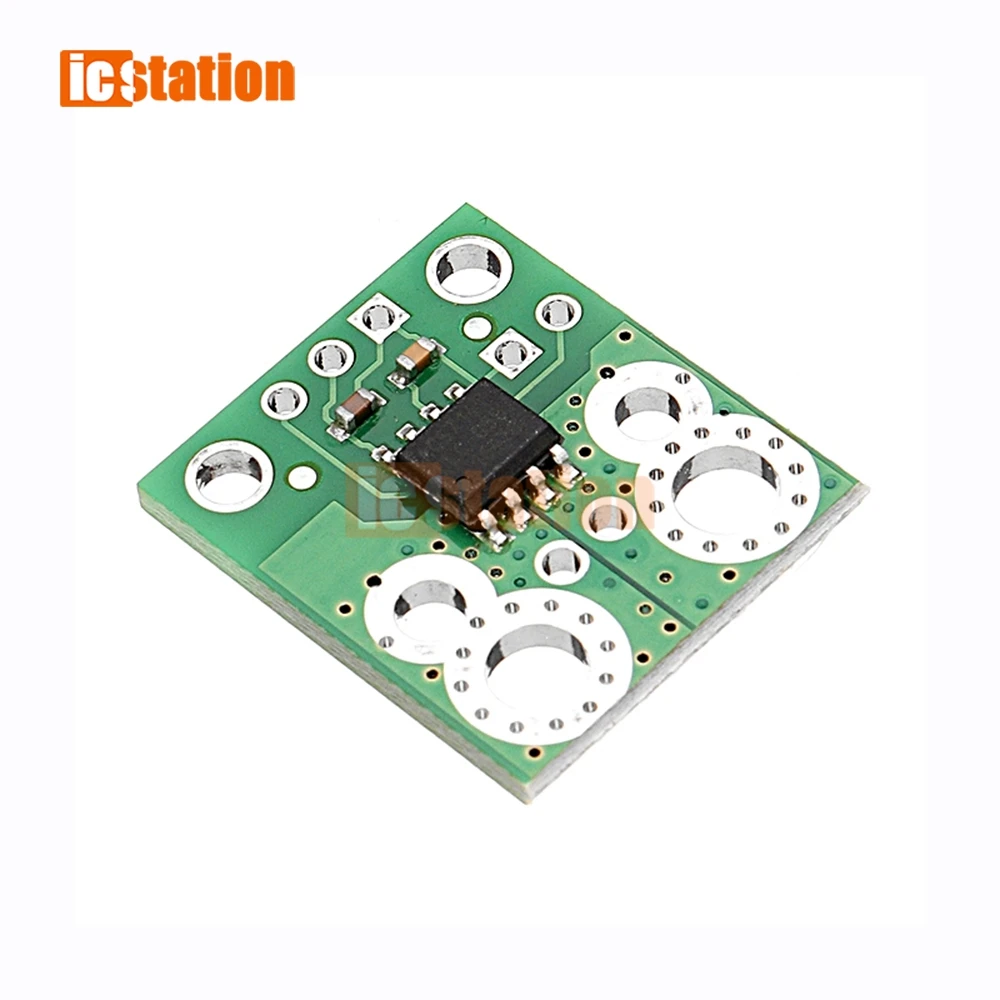

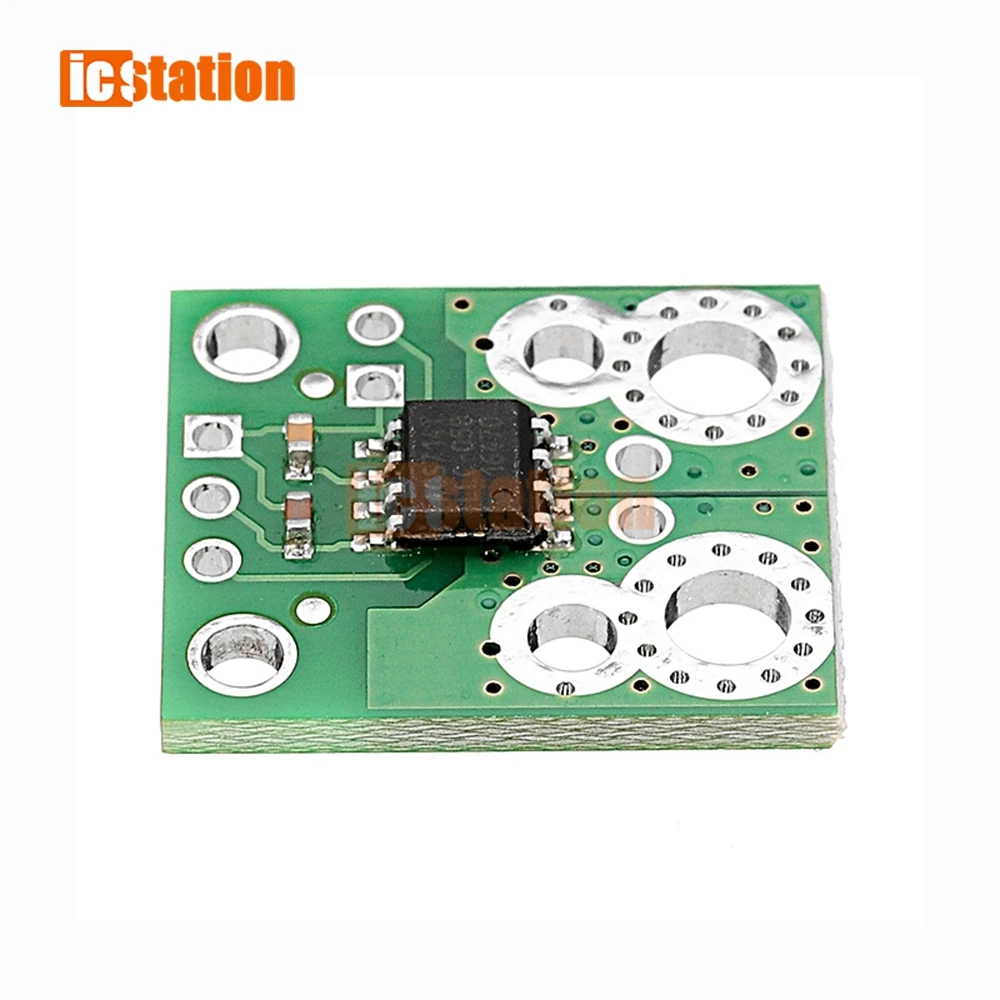

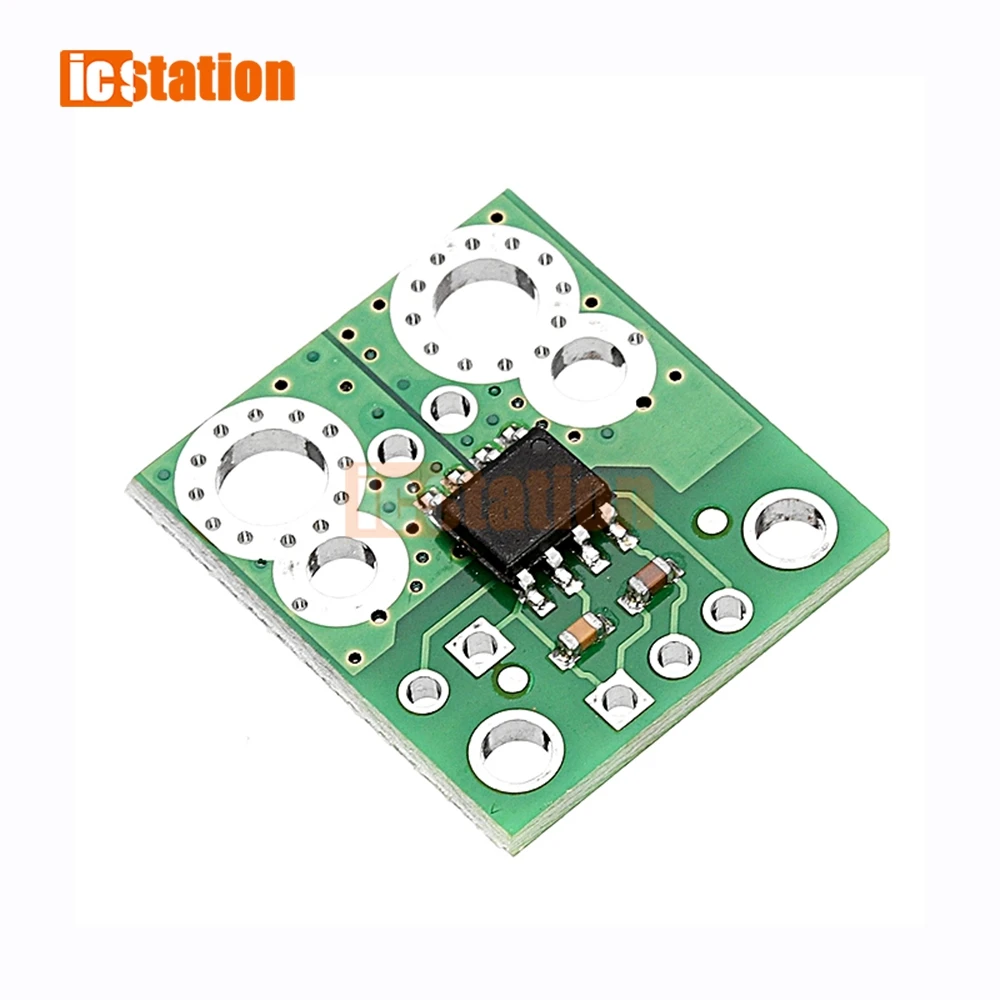

Этот датчик тока представляет собой несущую плату или секционную плату для ACS715LLCTR-30A-T Allegro на основе эффекта Холла линейный датчик тока,Датчик работает при 5 В и имеет выходную чувствительность 133 мВ/А. Плата полностью заполнена компонентами SMD, включая ACS715, как показано на рисунке продукта. В следующем списке подробно описаны некоторые из сенсоровКлючевые особенности:

• Предназначен для однонаправленный входной ток от 0 до 30 A, но датчик обеспечит реального отзывы для скачков напряжения и питания, потому что цена-1,5 A, И надежный IC может пережить до пяти раз перегрузки по току.
• Проводящий путь внутреннее сопротивление, как правило, 1,2 МОм и PCB производится с 2-oz медь, таким образом, очень мало энергии теряется в доски.
• Применение of a Датчик Холла означает, что IC способен электрически изолировать ток путь от датчика электроники (до 2,1 kV RMS), что позволяет вставлять датчик в любом месте вдоль текущего пути и использовать d в приложениях, требующих электрической изоляции.
• Полоса пропускания 80 кГц, которая может быть дополнительно уменьшена, добавив конденсатор через контакты платы, отмеченные «фильтром».
• Высокая точность и надежность: Типичная Общая выходная погрешность ± 1.5% при комнатной температуре с заводской калибровкой, чрезвычайно стабильное выходное смещенное напряжение и почти нулевое магнитное гистерезис.
• Диапазон рабочих температур от-40 °C до 150 °C.

Посылка включает в себя:

1 * ACS714 5V 30A Датчик тока
