Контроллер Уровня Воды

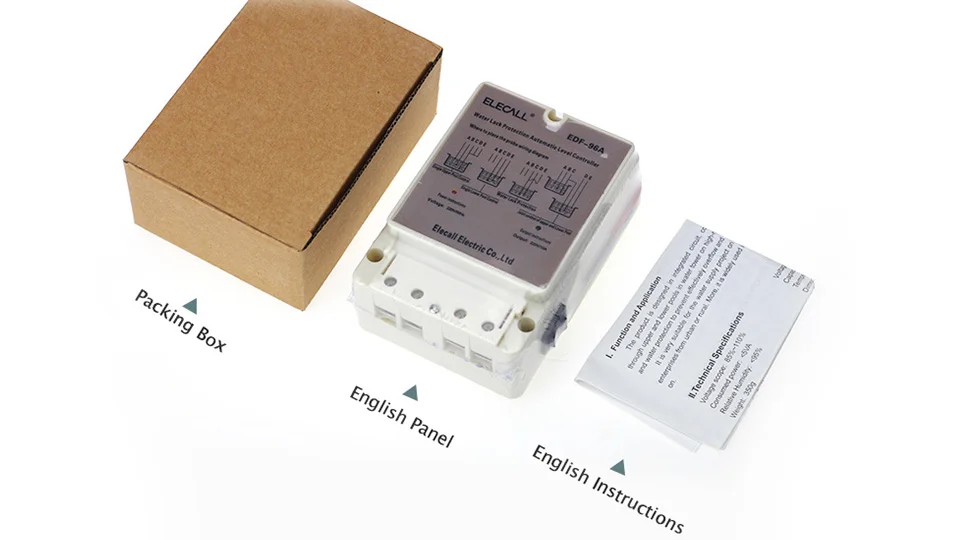

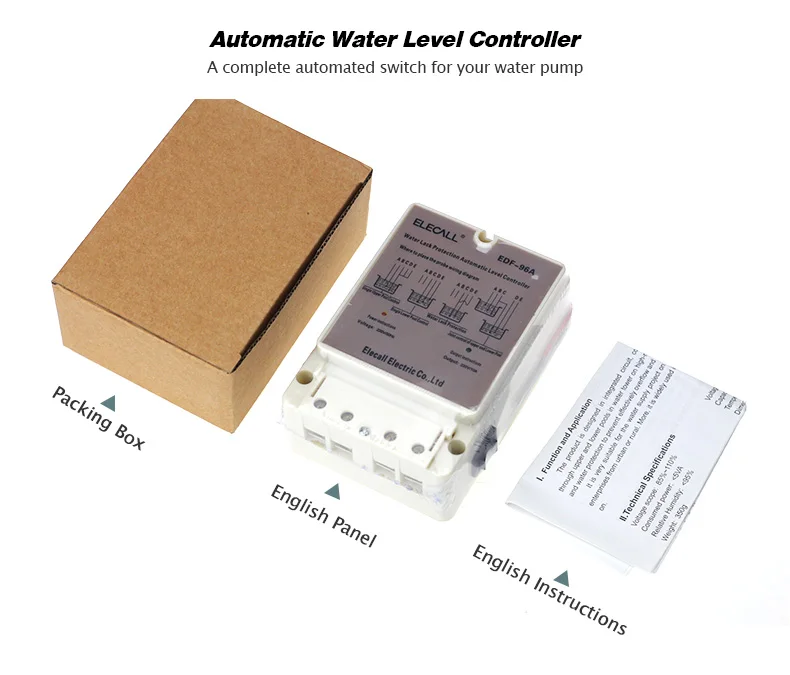

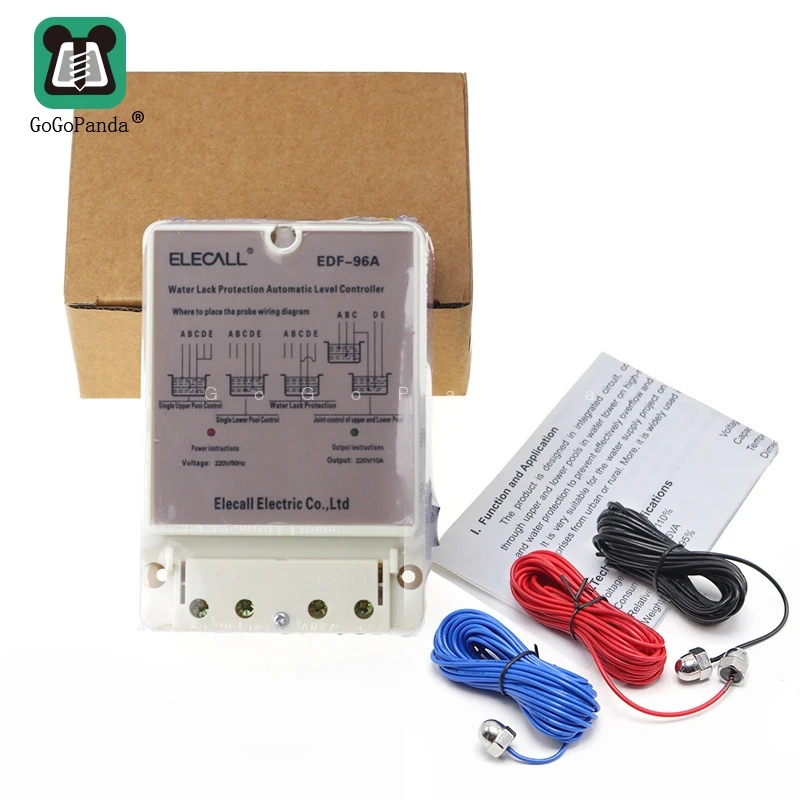

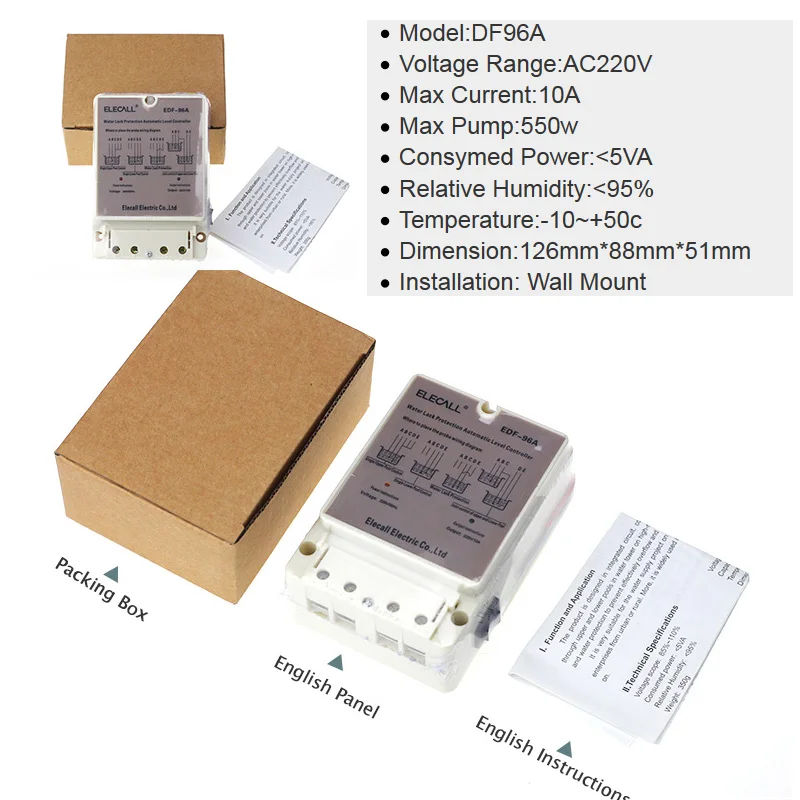

Автоматический контроллер уровня воды DF96A, 220 В, 10 А, для водяных насосов, автоматическое переключение, поплавковый выключатель с английской системой

SER руководство

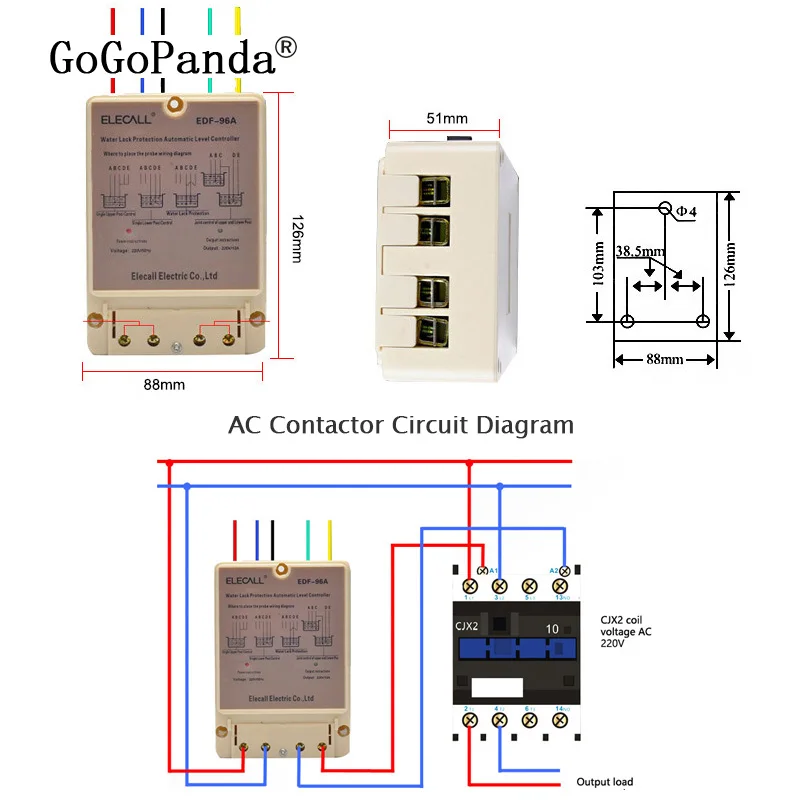

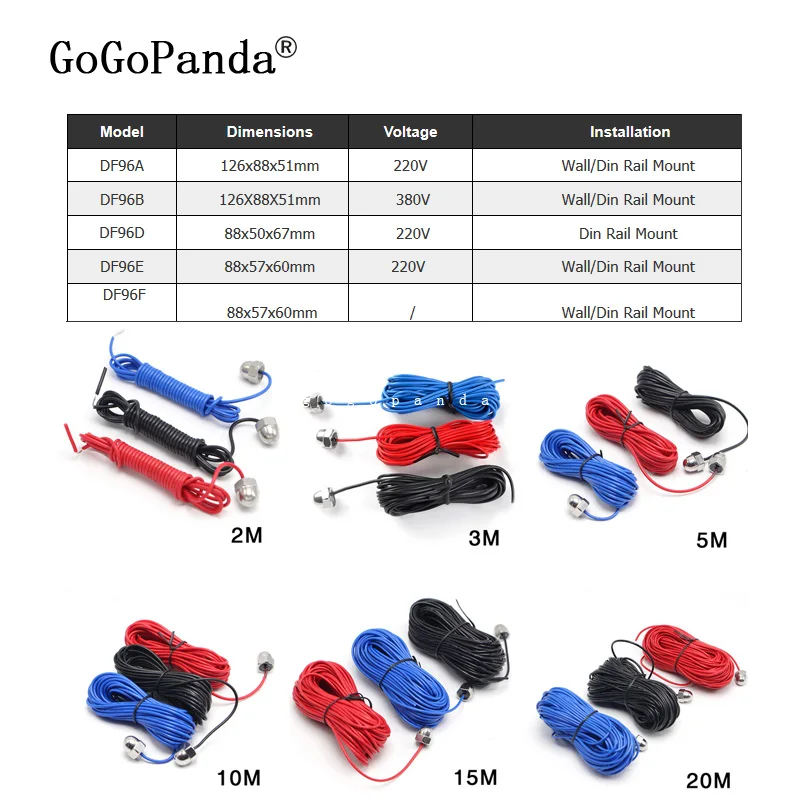

 1. Размеры

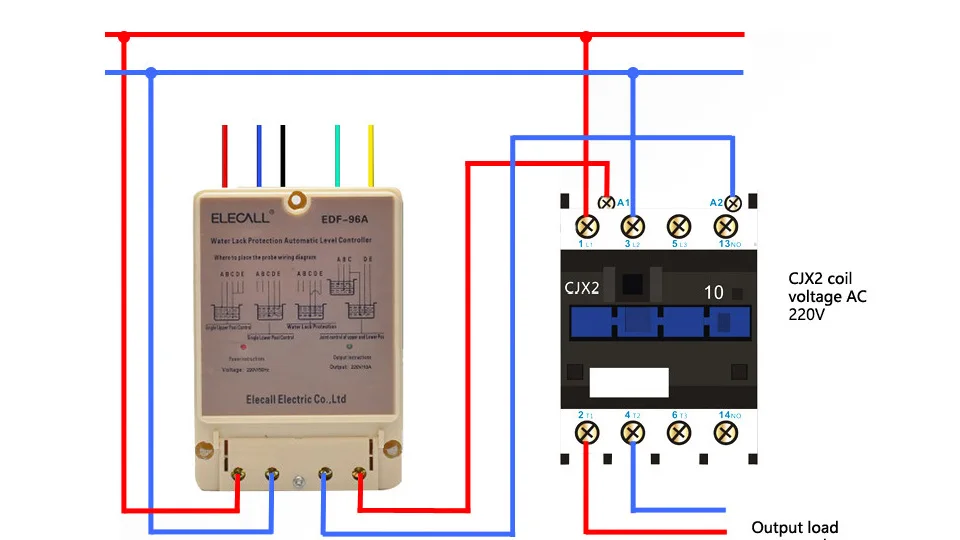

 2. Схема контактора переменного тока

3. Способ подключения

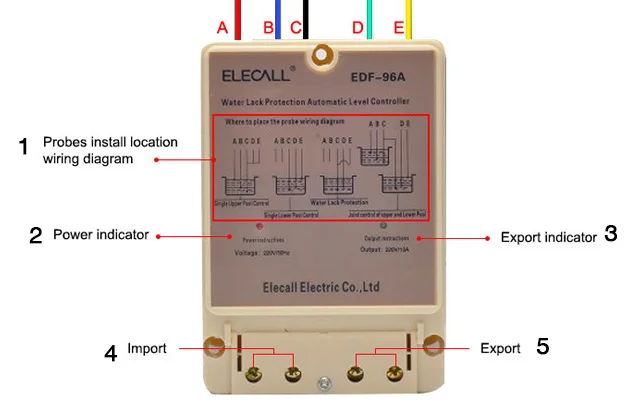

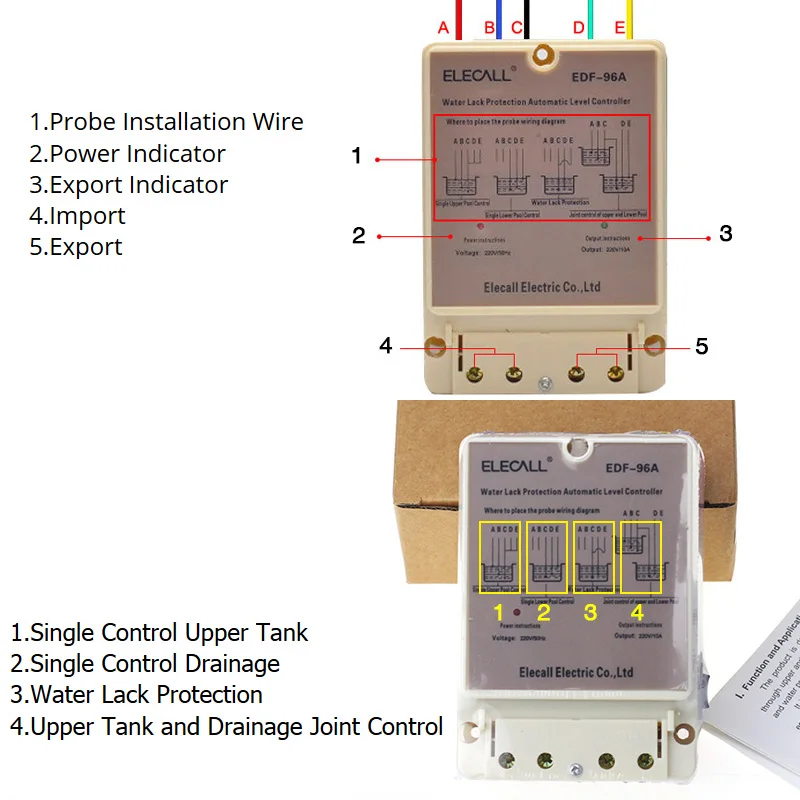

4. Установка зонда

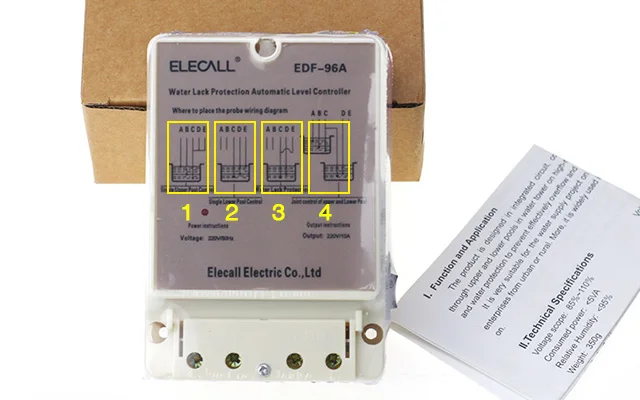

(A) Одиночная управляющая головка на инструкции по монтажу раковины, чтобы установить схему управления, указанную на рис.

А (деформация)-это резервуар (водная башня), верхний контрольный уровень, уровень воды поднимается до точки уровня воды, вода контактирует с зондом, контроллер автоматически закрывает воду, которую они качают;

B (синяя линия)-верхний бассейн (Водная башня), нижний уровень контрольной точки, уровень воды падает ниже уровня воды таблицы в, зонд Вне контакта с водой, контроллер уровня воды автоматически открывает насос, бассейн, наполненный водой;

C (черная леска)-для бассейна (водная башня), с самой низкой точкой на баке, контактирующей с нижней частью бассейна;

D (зеленая линия), E (желтая линия), и получил C

(B) инструкции по монтажу зонда под управлением одного бассейна (т. Е. Дренажного пруда), чтобы установить два, указанные на рис.:

Контроль уровня пруда для следующей точки, вода, достигающая точки E, поднимается уровень воды, вода, контактирующая с зондом, контроллер уровня воды автоматически открывает насос, дренаж пруда; Без дренажа, точка E не подключена;

D-ограничение для следующей точки контроля уровня пруда, уровень воды опускается до уровня D, головка управления водой, контроллер уровня воды автоматически отключает насос, чтобы остановить дренажную раковину;

C-первый бассейн является самой низкой точкой, чтобы установить контакт с нижней частью резервуара для воды;

А, точка B не подключена.

(C) инструкции по монтажу зонда для защиты воды, чтобы установить схему, указанную на рис. 3:

C, D точка до нижней точки контроля уровня бассейна, уровень воды до нижнего уровня, C, D зонд и поверхность разъединения, контроллер уровня воды реле быстрого действия, уменьшение объма производства, насос перестал работать;

Точка C и точка E, короткая;

А, точка B не подключена.

(D) инструкции по монтажу в пуле, чтобы установить щуп, совместный контроль, отображается на рис. III:

A-это потолочная контрольная точка уровня бассейна (водная башня), уровень воды поднимается до точки A, контактная головка управления водой, контроллер автоматически закрывает воду, которую они качают;

B-это бассейн (водная башня), который ограничит свою точку контроля жидкости, уровень воды падает ниже уровня воды, чтобы точка B, разъединение воды и зонда, автоматический насос контроля уровня, бассейн, наполненный водой;

C-верхний, без бассейна (водная башня), открытый онлайн, на нижней точки контакта с нижней раковиной;

D-ограничение для следующей точки контроля уровня пруда, уровень воды опускается до уровня D, разъединение воды и зонда, контроллер уровня воды автоматически отключает насос, чтобы остановить дренажную раковину;

Контроль уровня пруда E-ограничитель для следующей точки, уровень воды поднимается до точки E, вода, контактирующая с зондом, контроллер уровня воды автоматически открывает насос, сливная головка для пруда; Без дренажа, точка E не подключена.

Другое инструкции по установке

1. Для обеспечения нормальной работы регулятора уровня жидкости, пожалуйста, проверьте снова после установки входа и выхода проводки, соединения зонда являются надежными контактами. Он может перемещаться вверх, вниз зонд, сделать свой контакт, с поверхности воды, Смоделированный тест на контроллер воды установлен правильно и может в соответствии с вашими нуждами работать должным образом.

2, предлагается для каждой точки зонда, фиксированного на внутренней стенке бассейна, во избежание отклонения положения зонда из-за неправильной работы регулятора уровня воды (если стена резервуара является металлической, В дополнение к точечной заземленной проволоке C не должно быть в стене, чтобы избежать короткого замыкания, Контроллер уровня воды не работает).

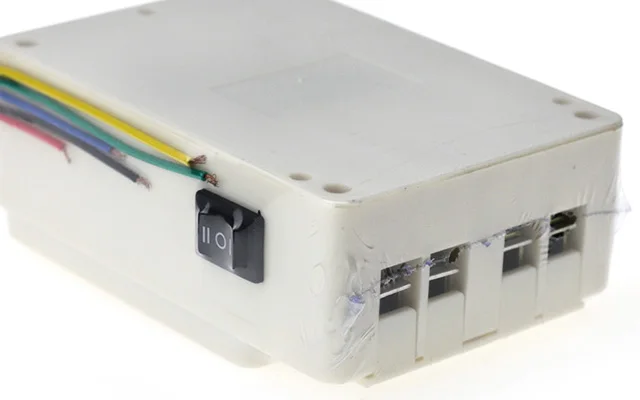

3. В соответствии с приведенным выше способом проводки, проверьте продукты на правой стороне ручного/автоматического переключателя (DF - 96 - d), возможно ли это в соответствии с потреблением вручную открыть и закрыть водяной насос, после использования регулировки обратно в «автоматическое» положение, контроллер уровня воды.

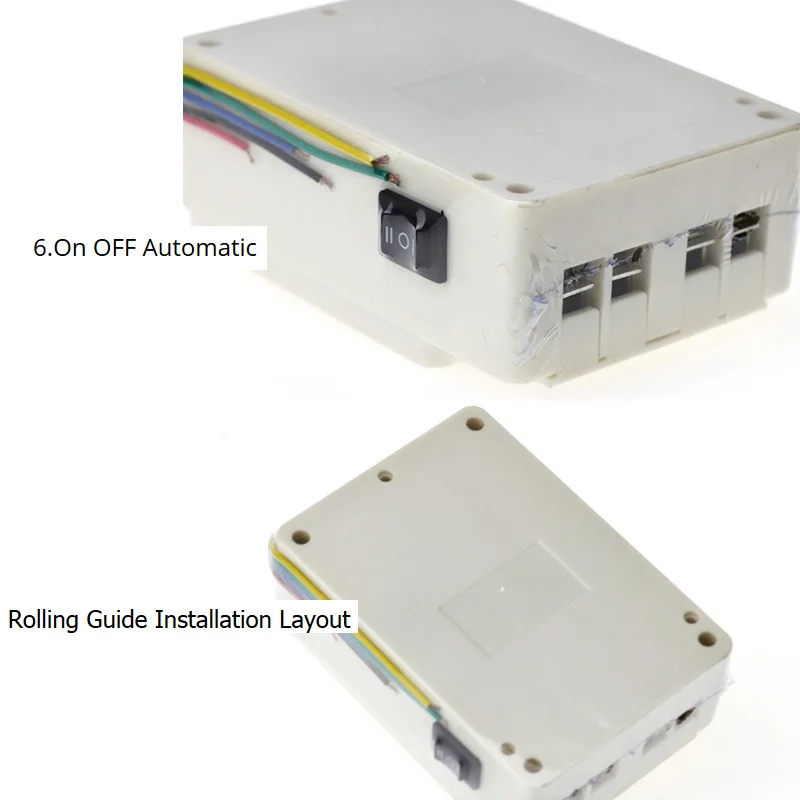

4, необходимо открыть и закрыть водяной насос, пожалуйста, используйте левую сторону контроллера уровня воды. "ручной/автоматический переключатель управления (DF - 96 - d) без ручного переключателя.

5. Во избежание неправильного использования, пожалуйста, не устанавливайте изделие в газовой среде с содержанием влаги, коррозии и высоким содержанием металла.

6, рекомендуется, чтобы вы, компания, производит контроль уровня воды, использовали специальный зонд.

Устранение неполадок

1, подключите питание, не работает:

A. Ищите светильник красный индикатор питания Светильник, если не, проверьте, правильно ли входные и выходные клеммы хорошие контакты;

B. Проверьте продукт на левой стороне «ручного/автоматического переключателя», независимо от того, находится ли в «выключенном» положении, регулировка вернется в «автоматическое» положение, регулятор уровня воды.

2. Над или ниже точки управления зондом для водной линии, насос не будет автоматически закрываться или открываться, пожалуйста, нажмите «Автоматический/ручной насос управления переключателем вручную. И проверка:

A. Проверьте, является ли отклонение на месте, положение слишком высоким (низким), потому что уровень воды не может связаться (выход);

B. Верхний и нижний уровень воды, датчик заземления, связь с другими линиями, есть ли неправильное или короткое замыкание;

C. Быстро зонд и падает, зонд Линейный с продуктом, зонд-линия контактирует с зондом, есть ли связь между продуктом;

D,c провод для заземления расположен внизу бассейна.
