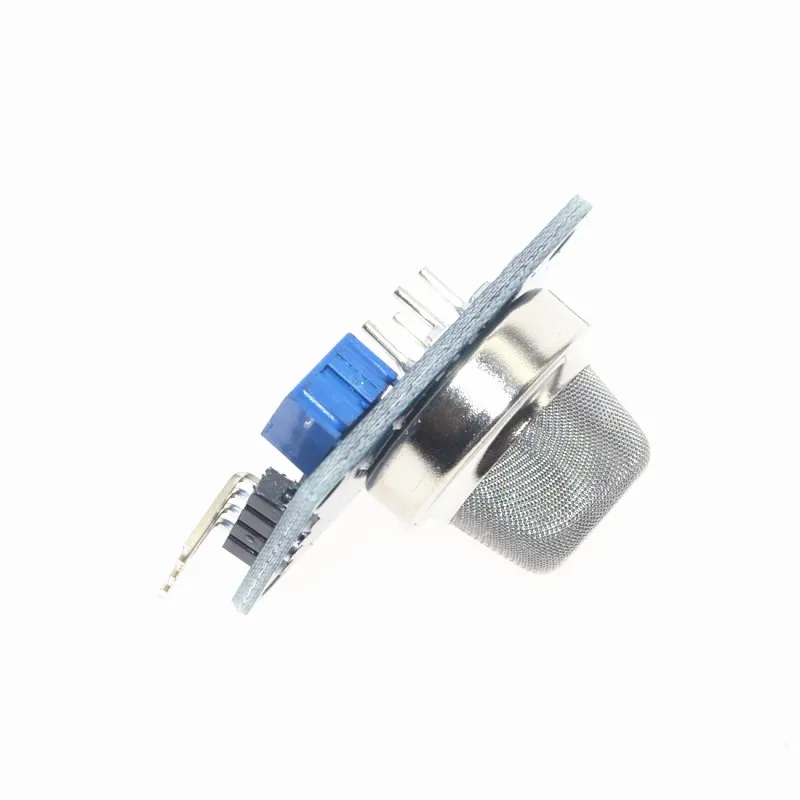

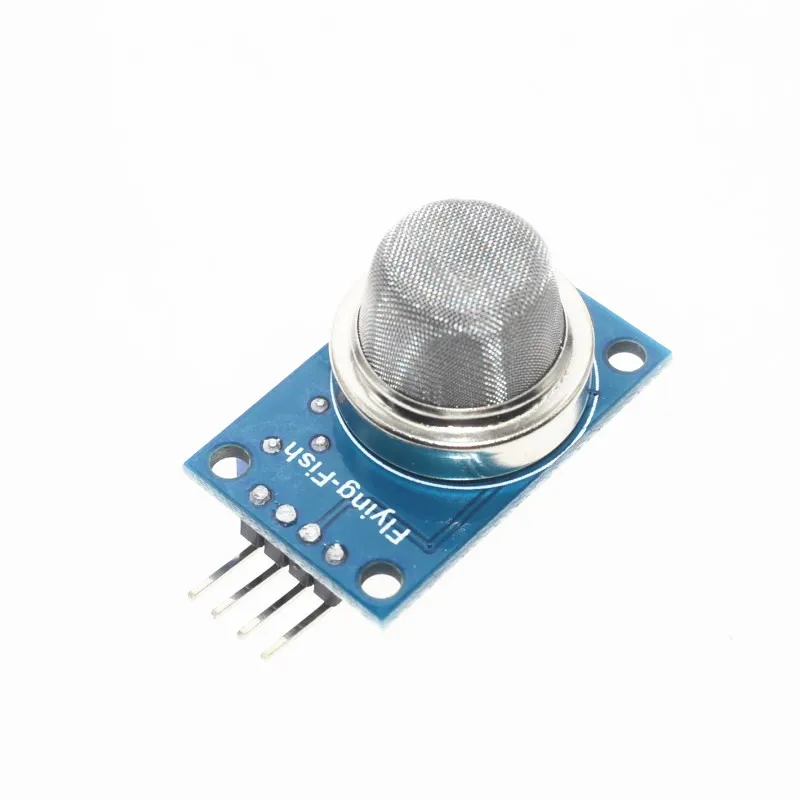

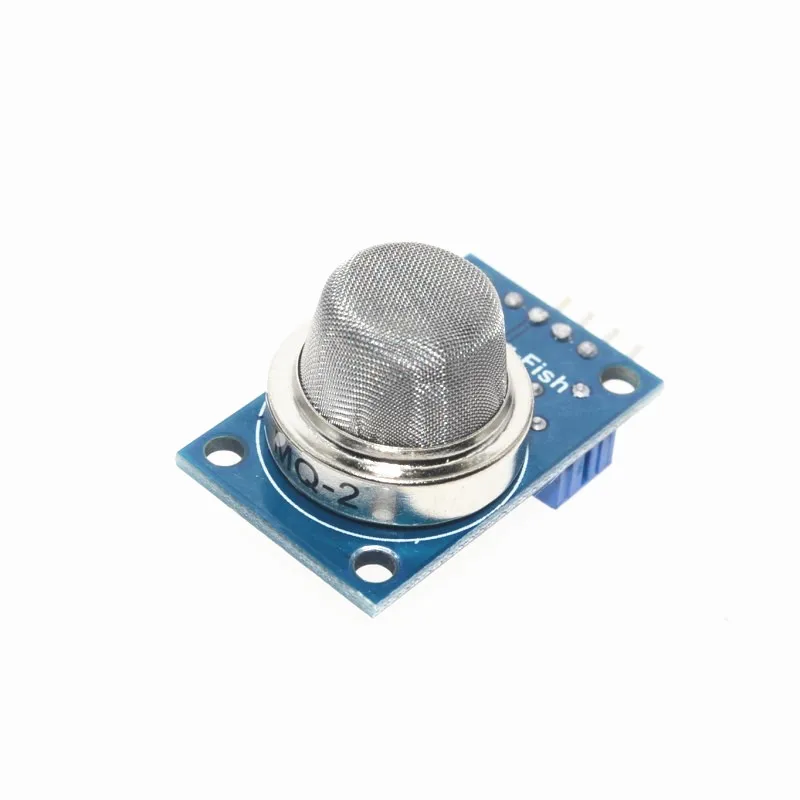

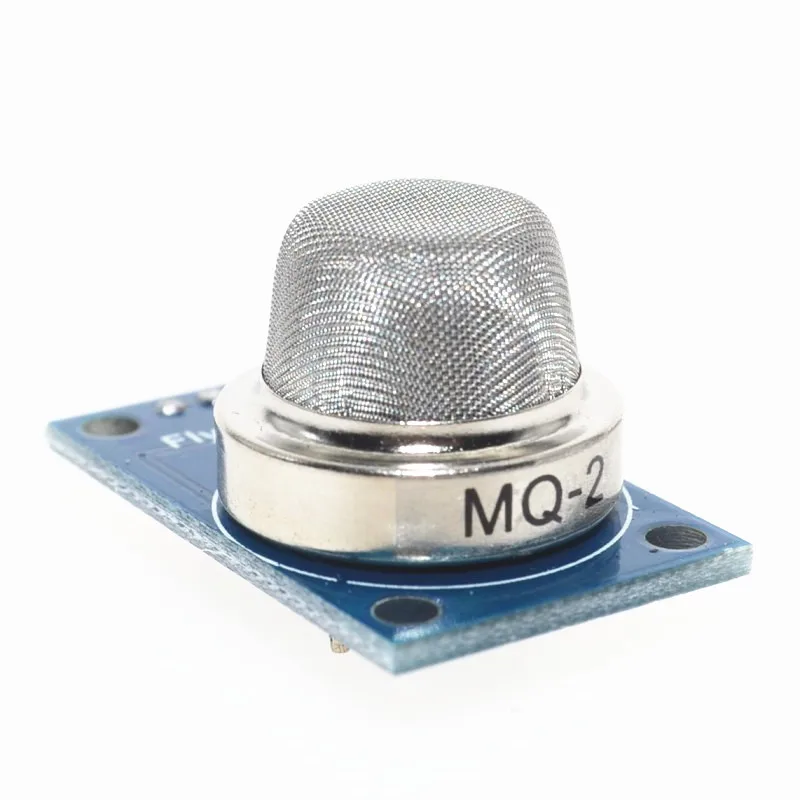

Модуль датчика обнаружения сжиженного газа с синей доской MQ-2 дыма метана для arduino

Модуль датчика обнаружения голубого MQ-2 дыма метана сжиженного газа

Применение модуля:

Он используется для бытовых и заводских устройств мониторинга утечки газа, подходит для обнаружения сжиженного нефтяного газа, Бутана, пропана, метана, дыма и т. д.

Характеристики модуля:

1. Принимаем высококачественную двойную панель с индикацией мощности и индикацией выходного сигнала TTL;

2. Он имеет выход сигнала переключения (TTL) и аналоговый сигнал AO.

3, TTL Выходной эффективный сигнал является низким уровнем. (когда выходной свет низкий, сигнал может быть непосредственно подключен к микроконтроллеру или релейному модулю).

4. Чем выше напряжение аналогового выходного напряжения, тем выше напряжение.

5. Он имеет хорошую чувствительность к LPG, природному газу, городскому газу и смогу.

6, четыре винтовых отверстия легко найти;

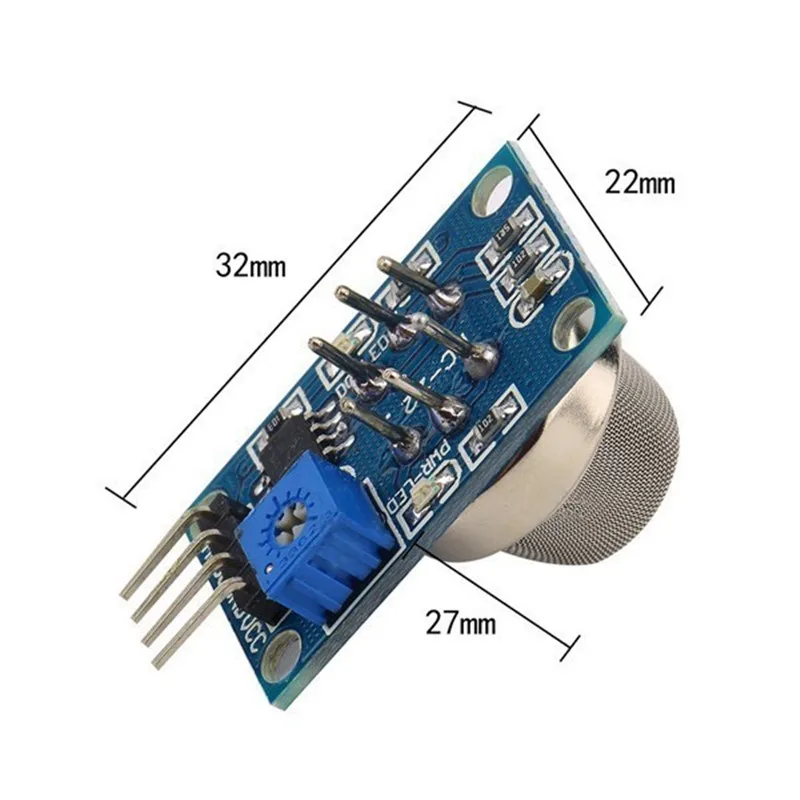

7. Форма изделия: 32 (Д) * 20 (Ш) * 22 (В)

8. Он имеет длительный срок службы и надежную стабильность.

9. Характеристики быстрого восстановления отклика

Электрические характеристики:

Входное напряжение: 5 в пост. Тока Потребляемая мощность (ток): 150 мА

Выход: TTL цифры 0 и 1 (0,1 и 5 В)

AO выход: 0,1-0,3 В (относительно не загрязняет окружающую среду), Наивысшее напряжение концентрации составляет около 4 В.

Специальное напоминание: после того, как датчик, необходимо предварительно нагревать около 20 S, измеренные данные стабильны, температура датчика относится к нормальному явлению, потому что внутренний электрический горячий провод, если Горячая рука не является нормальной.

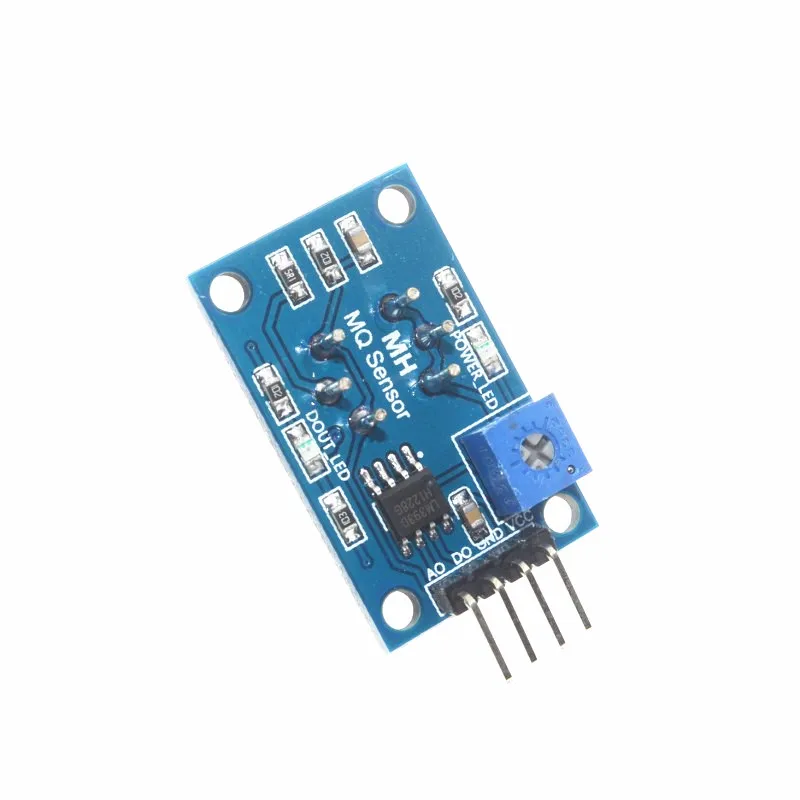

Режим подключения:

1, VCC: источник питания с положительным полюсом (5 В)

2, GND: источник питания отрицательного электрода

3, DO: TTL переключатель сигнала на выходе

4, АО: аналоговый сигнал на выходе

Программа тестирования:

Функция реализации: эта версия программы тестирования соответствия

Использование чипа: AT89S52

Кристаллический Осциллятор: 11,0592 МГц

Скорость передачи данных: 9600
