STM32 основная плата STM32F103ZET6 минимальная система обучения доска развития cortex

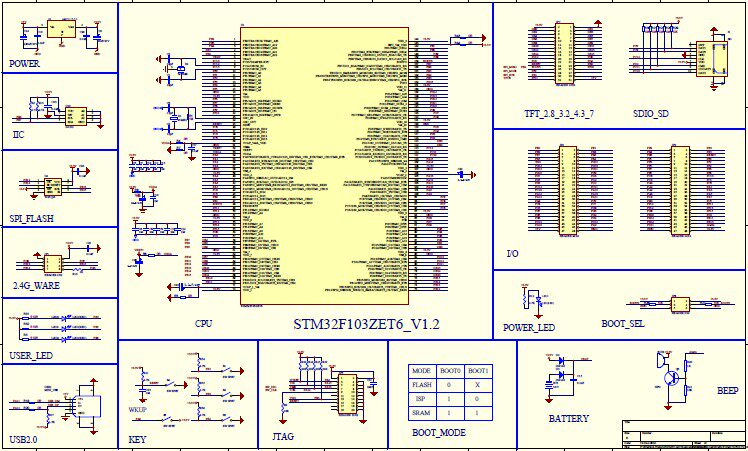

Введение параметров чипа:Номер чипа: LQFP144PКоличество свинцовых проводов: 80 p. Флэш 512 Кб RAM 48 КБРабочая частота 72 МГц. 16-битный таймер(IC/OC/ШИМ) 8 (24/24/28)Интерфейс связи 3 xspi; 2xI2S; 2xI2C;Образования легкой пены. 3 xusart; 2 xuart;. SDIO; USB; CAN. I/Os (высокий ток) 80 (80)Напряжение (В) от 2 до 3,6 Li 0 Li 2Аппаратная функция:1. Все контакты извлекаются и маркируются номером порта для облегчения расширения.2. Переключатель режима загрузки, используя официальный режим ST development board.3, 1 индикатор питания4, 3 рабочих индикатора для простой демонстрации программ5, стандартная 20 жил JTAG разъем, можно подключить ST link, JLINK и так далее.6, 8 м Рабочий Кристалл осциллятор, официальные параметры, чип внутренний PLL частота двойное, чип Максимальная частота 72 м7, 32768 Гц часы Кристалл осциллятор8, 1 Кнопка сброса, обеспечивает аппаратную функцию внешнего сброса, 2 клавиши пользователя9, расширение мощности булавки, 3,3 V Выходная мощность функция, удобно для периферийных устройств питания.10, AMS1117-3.3 регулятор, для того чтобы обеспечить материнская плата 3,3 V питания.11,1 последовательный порт внешний шпильки, может быть непосредственно загружены с Последовательный ТТЛ-модуль, уровень напряжения 3,3 V 5 V доступны.12, 4 угла, 4 отверстия для установки 3 мм, легко зафиксировать13, miniUSB порт, который может быть использован для питания платы развития. Вы также можете использовать этот порт для реализации функций USB, таких как создание функций USB mouse.14, модуль беспроводной связи RF24L01 розетка, вы можете выбрать беспроводной модуль. Вам нужно купить 2 платы разработки и 2 беспроводных модуля для общения.Объяснение: после завершения заказа вы можете получить соответствующую информацию в службу поддержки клиентов Wangwang или попросить об этом. Спасибо!Совет по разработке подробно описан.0 Li ion аккумулятор 21. Общее представление о макетная плата подключен к 3,2 дюймовый цветной ЖК-экран.0 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2, 0, 2 Примечания: макетная плата может занять 2,2 до 10,4 дюйма TFT, стандартный FSMC ЖК-дисплей. 0 Li ion аккумулятор 2 2. STM32F103ZET6 основная функция mediate (введение рис. 1) 0 Li ion аккумулятор 2 Таблица размеров и местоположения платы 3. STM32F103ZET6 0 Li ion аккумулятор 2 0 Li ion аккумулятор 2 2. STM32F103ZET6 основная функция mediate (введение рис. 1)Таблица размеров и местоположения платы 3. STM32F103ZET6
