DC12V моторизованный шаровой клапан DN15 DN20 DN25 2 путь из нержавеющей стали шариковый

 Описание

DC моторизованный шаровой клапан состоит из типа/выключения типа или 3-точечного привода и WSBV… серия SS304 шаровая клапан, которые имеют компактную структуру, стабильную работу, отличную способность водостока, большой расход воды, нулевой грязь и низкий крутящий момент. Электродвигатели постоянного тока широко используются в климатической системе, системы отопления, система очистки воды и какое-то промышленное оборудование.

Применение

Климатическая система, система отопления, водоочистная система, промышленное оборудование.

Режим работы

Winner DC моторизованный шаровой клапан с мотором, управляемым типа WRA-42…, и WRA-42… привода. Привод управляется с помощью модулирования/выключения или 3-точечной системы управления и перемещения мяча клапан, на открывающееся положение диктуется контрольным сигналом.

Технические данные

Тело клапана:

Средний: Холодный/горячая вода, с 50% гликоль температура среды:-10 °C… 130 °C

Номинальное давление: 600WOG (PN40)Разъем трубы: Внутренняя нить

Температура окружающей среды. Диапазон:-20… + 70 °C;0… 95% RH Размер: 1/2 '', 3/4'' и 1 ''Тип клапана: 2-способ и 3-способ

Материал

Корпус клапана: нержавеющая сталь SS304 печать: шар: EPDM + PTFE, с двойным уплотнительным кольцом

Мяч: Нержавеющая сталь SS304 вынос руля: EPDM уплотнительные кольца,С двойным уплотнительным кольцом

Привод

Выходной крутящий момент: 2N. mУгол поворота:90 °

Защита ранга: IP55/IP54 в/от времени: 2-12 s

Функция

Привод регулируется модуляцией вкл/выкл или 3-точечным контролем сигнала, с помощьюДвустороннийСинхронный мотор и редуктор скоростей редуктора привода для фиксации и блокировки.

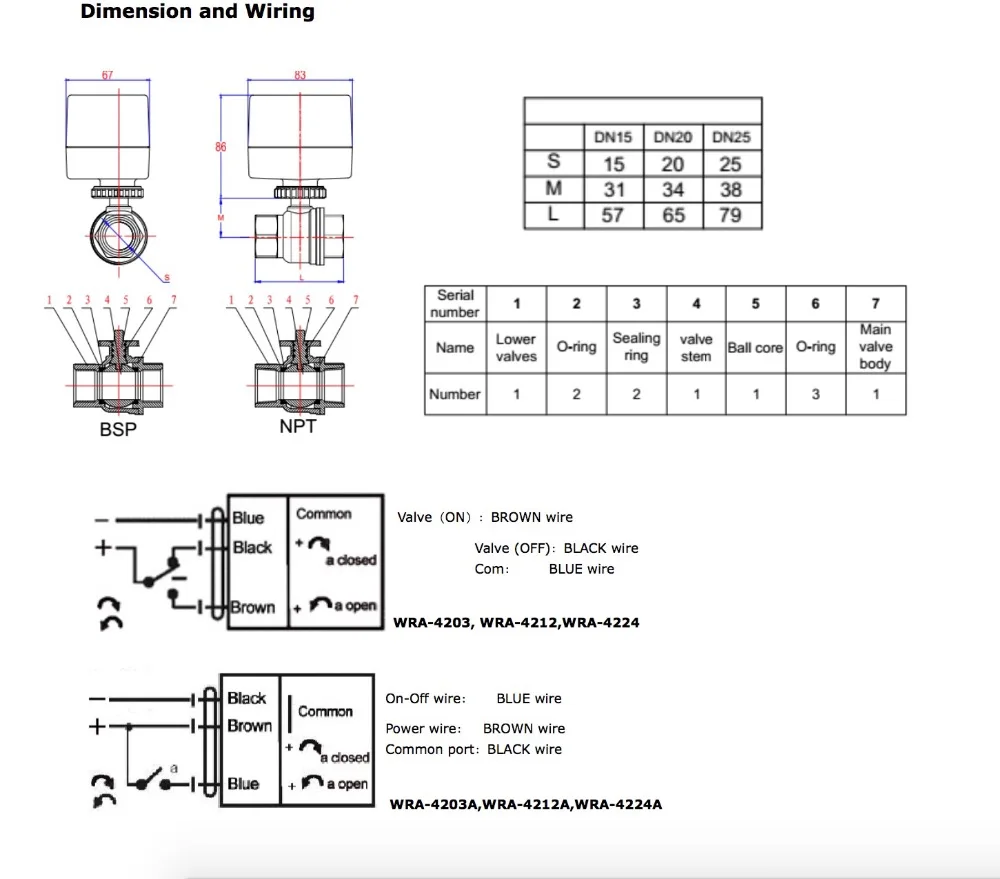

3 точки типа

Коричневый провод-мощность на клапане открыта

Черный провод есть мощность на клапане близко

Коричневый или черный провод-это выключенный клапан, сохраняющий текущую позицию

Синий провод соединен с null проволокой.

Также может использоваться в качестве включения/выключения.

Установка:

Вставить клапан стебля к нижней части привода и вставить 2 pin, расположен в нижней части привода на монтажное отверстие клапана. Затем винт вниз из латуниГайки
