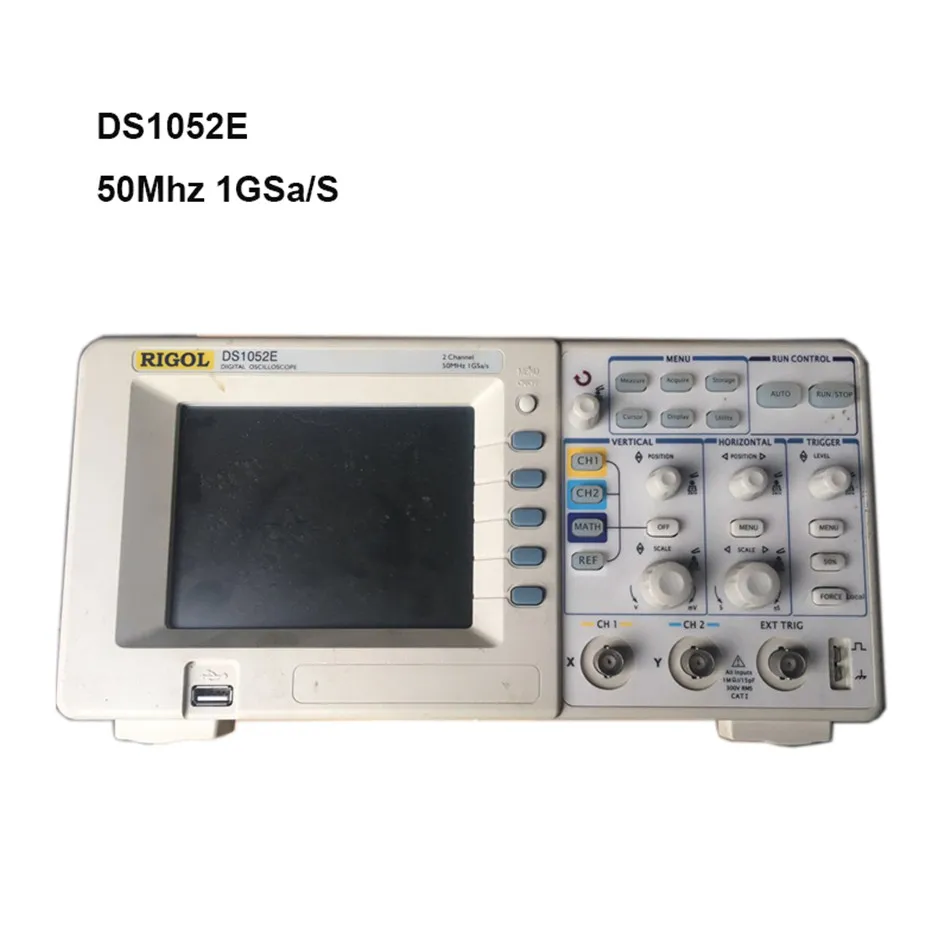

Цифровой осциллограф DS1052E 2 аналоговых канала 50 МГц Пропускная способность

DS1052E 50 МГц цифровой осциллограф 2 аналоговых канала 50 МГц Пропускная способность производство электрических исключительных сигналов просмотра

Цифровой осциллограф DS1052E оснащен 2 входными каналами, до 1 GS/s частота образцов в реальном времени, до 50 МГц полоса пропускания и многое другое для упрощения дизайна и тестирования вашей системы.

Цифровой осциллограф DS1052E обеспечивает исключительный просмотр сигналов и измерения в компактной, легкой упаковке, идеально подходит для производственного теста, полевой службы, исследований, дизайна, И обучающих приложений с использованием аналоговых/цифровых схем тестирования и устранения проблем.

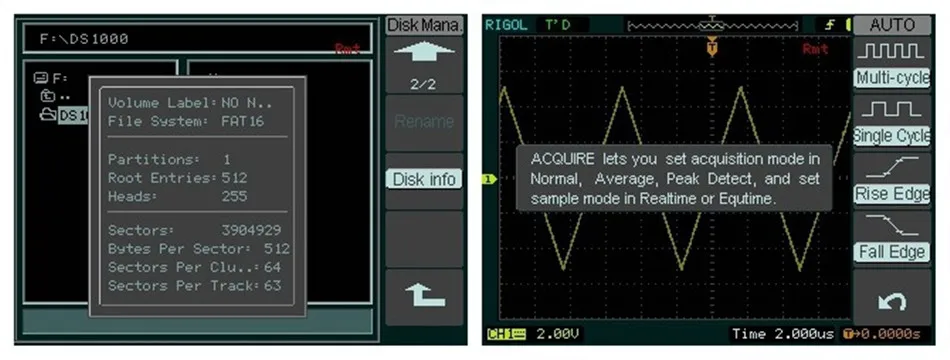

5,7 "QVGA (320X240) 64 K TFT цветной дисплей использует новейшую технологию светодиодный подсветки, что дает вам лучший опыт просмотра, но потребляет меньше энергии и обеспечивает более длительный срок службы.

Применение

1. Проектирование и отладка

2. Производство

3. Образование и обучение

4. Обслуживание и техническое обслуживание

Расширенный Особенности

1. 1 GSa/s Максимальная частота образцов в реальном времени и 1Mpts глубины памяти

2. Варианты полосы пропускания: 50 МГц и 100 МГц

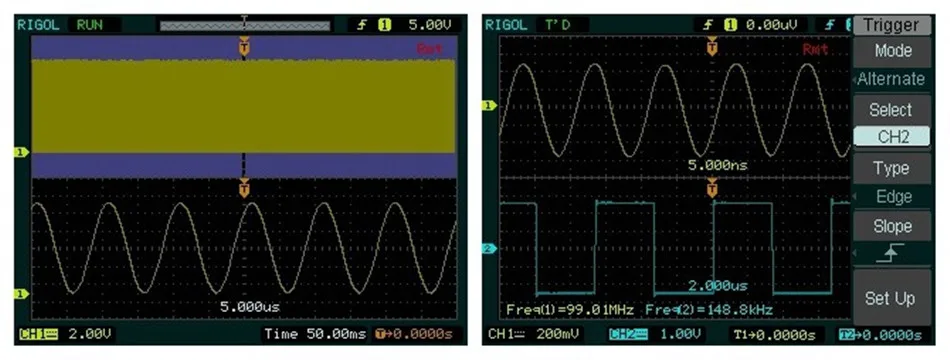

3. Широкий набор режимов запуска, включая: кромки, видео, ширину импульса, наклон, чередование

4. 64 k TFT цветной ЖК-дисплей, яркий и яркий волновод

5. Прямая печать на совместимые принтеры PictBridge через интерфейс USB устройства

6. Компактный дизайн для экономии рабочего места

ТТХ

Модель DS1052E

Полоса пропускания 50 МГц

Каналы с двумя каналами + внешний триггер

Частота образцов в реальном времени 1 GSa/s (одноканальный), 500 MSa/s (двухканальный)

Эквивалент времени Частота образцов 25GSa/s

Времени нарастания импульсов 3.5ns

Частота дискретизации канала памяти

Одноканальный 1GSa/s

Одноканальный 500MSa/s или ниже

Два канала 500MSa/s или ниже

Диапазон времени 2 ns/div ~ 50s/div

Триггер режимов кромки, видео, ширина импульса, наклон, альтернативный

Вертикальный Разрешение 8 бит

Вертикальная чувствительность 2 мВ/див ~ 10 В/Див

Максимальное входное напряжение Все входные s 1M15pF 300V RMS CAT 1

Входное соединение DC,AC,GND

Диапазон рулона 500ms/div ~ 50s/div

Ручные измерения курсора, режимы отслеживания и автоматического измерения

Math +, -, ×, FFT

Внутренние 10 сигналов и 10 установок

Usb-накопитель BMP, CSV, сигналы и настройки

Подключение USB устройства, USB хост, RS-232, P/F Out

Дисплей 5,6? TFT (64 k, цветной ЖК-дисплей), разрешение 320 × 234

Источник питания AC:100 ~ 240 VACRMS, 45 ~ 440Hz, CAT II, 50 VA Max

Посылка включает в себя:

• Мощность шнур

• 1x/10x выбираемый зонд x 2

• CD-ROM

• Штепсельная Вилка USB кабель для передачи данных

• Инструкция по эксплуатации
