LM2596 DIY Kit стабилизаторы напряжения регулируемые Понижающие блоки питания

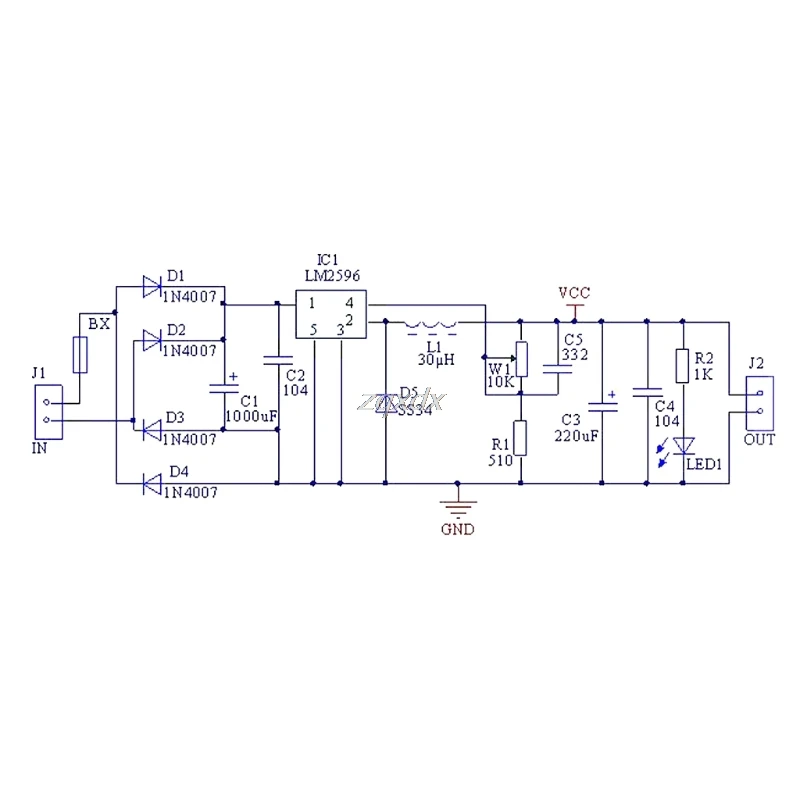

1. Функция:Он может вводить нестабильный переменный ток и выходное Регулируемое напряжение. Минимальное выходное напряжение составляет 1,23 В, максимальный выходной ток-3 А. LM2596 содержит осциллятор с фиксированной частотой (150 кГц) и стабилизатор контрольного напряжения (1,23 В) и имеет идеальную схему защиты, ограничение тока, контур отключения тепла и так далее. Эта схема имеет преимущества высокой эффективности и низкого тепла. Он может полностью использовать различные трансформаторы холостого хода вокруг вас, чтобы сделать стабильное напряжение стабильным источником питания.2. Рабочее напряжение:LM2596-это переключатель стабилизатора напряжения и понижающей цепи. Убедитесь, что входное напряжение выше выходного напряжения. В общем входной сигнал 3,2 V - 40V и выход 1,23 V-35V.3. Принцип цепи:Нестационарный вход напряжения переменного тока J1 был выпрямлен d1-d4, C1 и C2 фильтруется как входное напряжение LM2596 выходное стабильное напряжение постоянного тока от J2 через LM2596. C3, C4-это Емкость выходного фильтра. R2 и LED2 составляют цепь индикатора. Светодиодный 1 белый светодиодный 8 мм. Его яркость может примерно указывать выходное напряжение. Если яркость слишком яркая, вы можете увеличить сопротивление R2 должным образом. L1-это специальная индуктивность, которая выступает в качестве преобразования энергии. D5-диод Шоттки, который играет непрерывную роль в цепи. C5 мешает цепи. Выходное напряжение R1 и W1 может быть рассчитано по следующей формуле: Vo = 1,23 (1 + W1/R1)Размер: 4.5x3.6 см/1.77x1.30 дюймовПримечание:Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставкуИз-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!Посылка включает в себя:1x модуль LM2596
