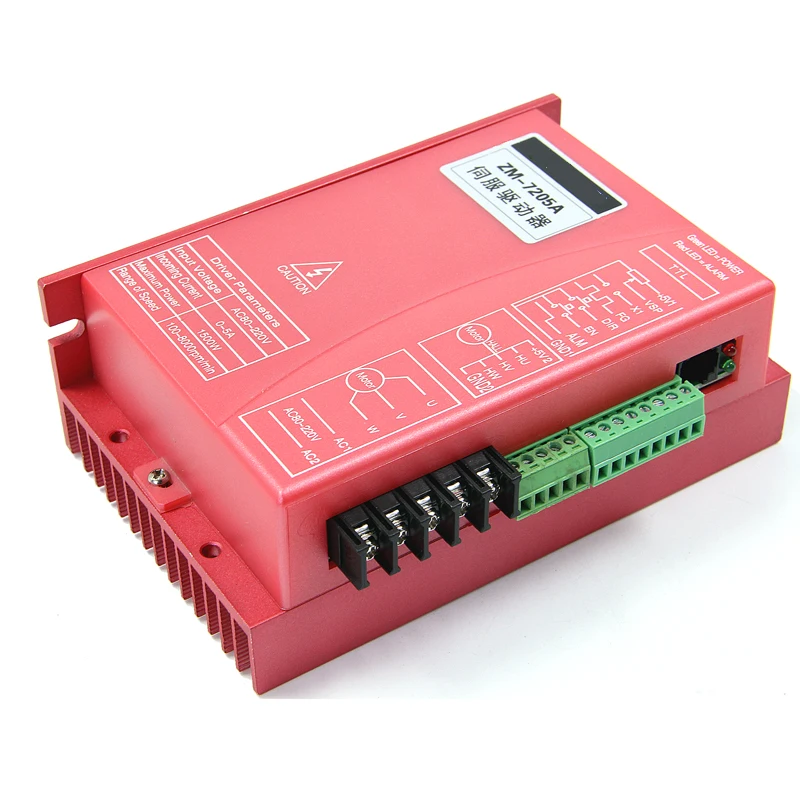

Высоковольтный бесщеточный двигатель постоянного тока 310 в 5 А может управлять

---

Характеристики продукта: 1. Высокая интеграция и высокая надежность бесщеточный DC (BLDC) контроллер двигателя 2. Трехфазный полный мост, PWM режим измельчения 3. Чистый дизайн оборудования, высокая скорость и высокая способность анти-помех. Режим защиты от перегрузки по току, защита более точная и быстрая 4. Низкая температура, высокая мощность     Функция: 1. Низкое напряжение (менее 80 в), перегрев (>150 с) Автоматическая защита 2. Время начала 2-30 секунд регулируется 3. Защита от ошибок Holzer 4. Поддержка встроенного потенциометра, внешнего потенциометра, аналогового напряжения и регулирования скорости ШИМ. 5. С функцией включения 6. Отзывы о скорости сигнала 7. С функцией медленного запуска, Избегайте перегрева тока, эффективно Защищайте двигатель.   Рабочие условия:   Интерфейс Разрешение:

L, N: входная мощность переменного тока, 110-240 В; Определяется в соответствии с номинальным напряжением двигателя.

U, V, W: выход привода, соединительная фазовая линия двигателя

H +, H-: Holzer power, подключите двигатель Holzer power line (максимальный выход 100 мА).

Hu, Hv, Hw: Holzer сигнал, подключите сигнальную линию двигателя Holzer.

FG: отзывы скорости сигнала (коэффициент выходной мощности 50% Fang Bo)

ER: сигнал тревоги (когда сигнал тревоги соединен с V-)

Чер:-

Д-р: направление, приостановлено или Высокая мощность является положительным, низкий уровень инверсии.

EN:

Включение; Когда циферблат SW2 выключен, когда он приостановлен или при высокой мощности, он транспортируется.

Линия, низкий уровень ожидания;

Когда циферблат SW2 включен, приостановлено или высокий уровень в режиме ожидания и низкая мощность.

Обувь на плоской подошве для работы

V-: опорная площадка внешней регулировки скорости (COM конец)

Ve: внешний скоростной сигнал, внешний потенциометр, аналоговое напряжение или ШИМ.

V +: внешний потенциометр используется для регулировки положительного полюса, и он будет приостановлен, когда он не используется. (Внутренний выход 5 В,

Максимальная выходная мощность 200mA)

L1, L2:L1 зеленый индикатор питания, долгое время после включения питания; L2 Красный Сигнальный светильник.

Двигатель перегрузки по току, подключение, сигнализация ошибок Holzer

Регулировка скорости: Внутренняя регулировка скорости потенциометра, вращение по часовой стрелке 0-100%

SW1: внутренний и внешний переключатель регулирования скорости, вкл.: внутреннее выключение: внешнее

SW2: включить функцию переключения; SW2 = вкл: EN высокий уровень приостановлен в режиме ожидания;

SW2 = OFF:EN низкий уровень в режиме ожидания

Медленное Пуск: настройка времени запуска; Регулировка времени запуска двигателя по часовой стрелке на 2-30 с

Ограничения потока Описание:

Контроллер использует режим выходного перегрузки по току, чтобы эффективно избежать тока, когда нагрузка увеличивается или нагрузка увеличивается.

Большой размер приводит к аномальной работе.

Фактический Номинальный выход 5A; Мгновенный начальный ток 8A.

Внутренний регулирование скорости:

При использовании внутреннего контроля скорости,

Внешний интерфейс управления скоростью (Ve) должен быть приостановлен в воздухе,

И код циферблата переключателя должен быть в состоянии ON,

Внутренние управляющие потенциометры вращаются от часовой стрелки до самой высокой.

Скорость двигателя 10-100%.

Внешний регулирование скорости:

При использовании внешнего контроля скорости убедитесь, что переключатель SW1 выключен.

Направление и включение управления:

1,1 включить контроль

Контроллер имеет функцию включения обратного хода и может быть установлен в соответствии с потребностями пользователя.

Когда SW2 = OFF,

RU низкий уровень входного сигнала (EN и V- short), драйвер в режиме ожидания, двигатель останавливает вращение.

RU вход приостановлен или высокий уровень (EN и V- disconnect), драйвер работает, двигатель поворачивается назад.

Двигаться.

Когда SW2 = ON,

RU низкий уровень входного сигнала (EN и V- short), драйвер работает, двигатель поворачивается вперед и назад.

RU вход приостановлен или высокий уровень (EN и V- disconnect), драйвер в режиме ожидания, двигатель останавливается на повороте.

Двигаться.

1,2 управления направлением

DR вход приостановлен или высокий уровень, и двигатель поворачивается.

DR вход низкий уровень, мотор обратного вращения.

Будьте внимательны! Состояние DR должно быть изменено при низком или остановленном состоянии двигателя.

Используйте верхний компьютер для управления энергией и направлением:

2,1 включить контроль

В тех случаях, когда SW2 = OFF

RU низкий уровень, драйвер в режиме ожидания и двигатель останавливается на повороте.

RU подвесной или высокий уровень, драйвер работает, и двигатель поворачивается назад и вперед.

2,2 управления направлением

DR низкий уровень, и двигатель поворачивается в обратном направлении.

DR приостановлено или высоко, и двигатель поворачивается вперед.

Обратите внимание, что состояние DR должно быть изменено, если двигатель остановлен.



---

---
