Особенности:
1: используя передовые технологии цифровой обработки аудиосигнала (DSP) и технологию фазовой блокировки петли FM (PLL), чтобы сделать качество звука более реалистичным, более стабильной производительностью, длительная Рабочая частота без смещения.

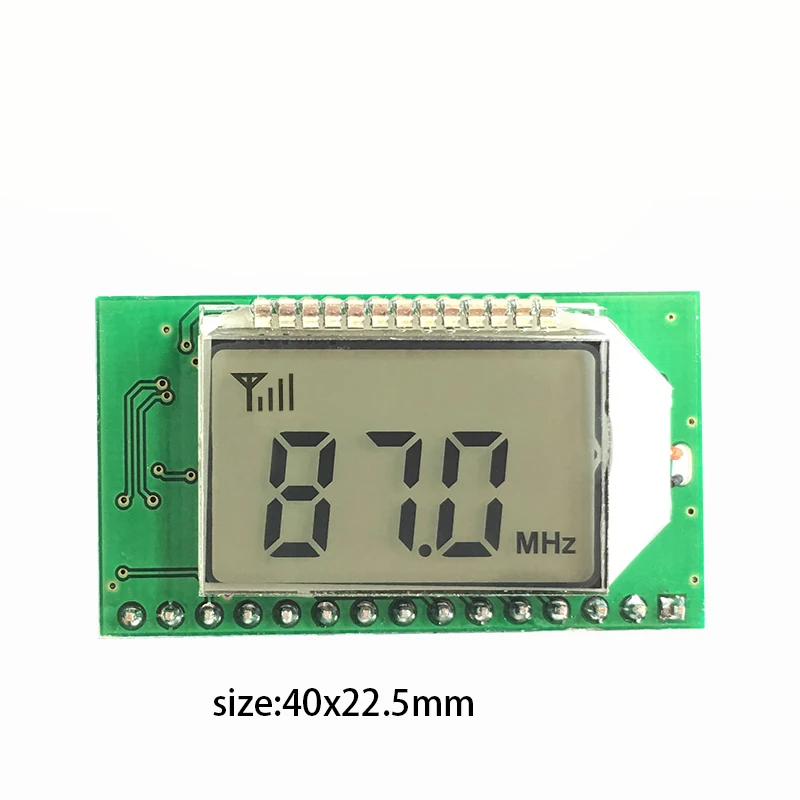

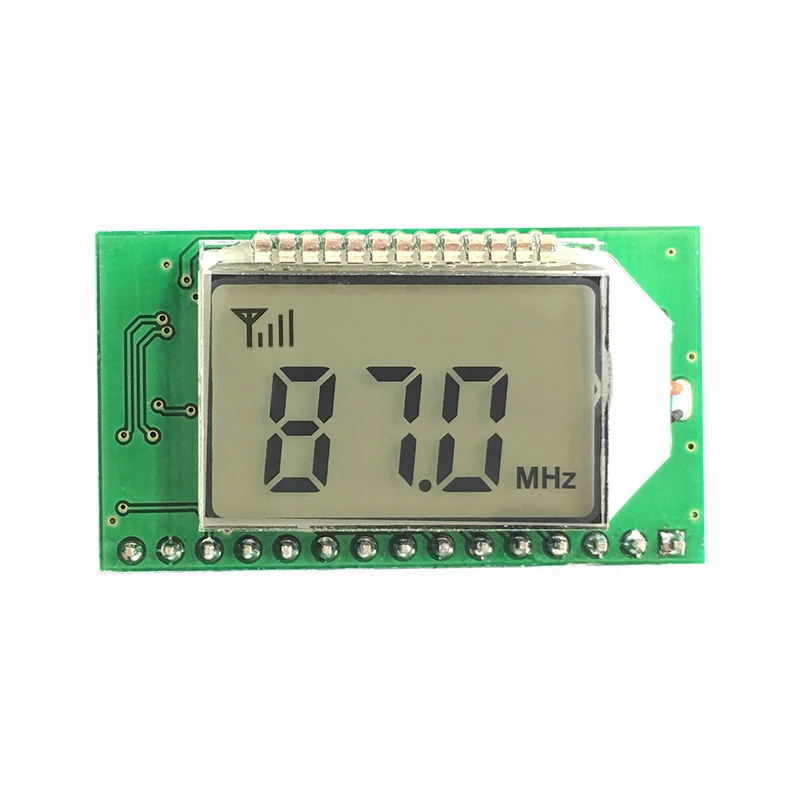

2: ЖК-дисплей более интуитивно понятный и точный, с очень низким энергопотреблением и минимальным уровнем шума.
3: с автоматической поисковой станцией и функцией станции хранения, прост в эксплуатации.
4: встроенная 30-уровневая цифровая регулировка громкости, легкая работа с помощью кнопок.
5: Потеря мощности автоматически запоминает данные перед выключением питания.
6: поддержка последовательного AT командного управления.
7: кварцевый кристалл используется для стабилизации частоты, а температура меняет частоту передачи без дрейфа.
8: полный диапазон автоматически ищет сигнальные диапазоны и сохраняет воспоминания.
Параметры продукта:
Выходная мощность: 500 мВт (приводные наушники)
Диапазон частотной характеристики: 50 Гц-18 кГц
Канал: стерео
Диапазон настройки приема частоты:
Выключите кампусное вещание 87,0-108,0 МГц, включите кампусное вещание 76,0-108,0 МГц
Эквивалентный шум: ≥ 30 дБ
Напряжение питания: 3,0-5,0 в
Ток: 40 мА
Примечание: радио (любое радио) является радиочувствительным устройством, а помехи от источника питания или поблизости могут повлиять на нормальную работу модуля. Поэтому блок питания для модуля рекомендуется использовать аккумулятор или силовой трансформатор для получения стабильного напряжения. Нельзя использовать импульсный источник питания (например, зарядное устройство мобильный телефон и любой другой импульсный источник питания), зарядку, переключение преобразователя DC-DC, не может быть рабочего усилителя мощности класса D, микроволновые печи и другое оборудование, которые будут создавать высокочастотные электромагнитные помехи. В противном случае электромагнитные помехи, создаваемые этими устройствами, будут пространственно соединены с передней частью радиочастотного модуля, в результате чего принимаемый сигнал будет создавать шум.
Инструкции по использованию:

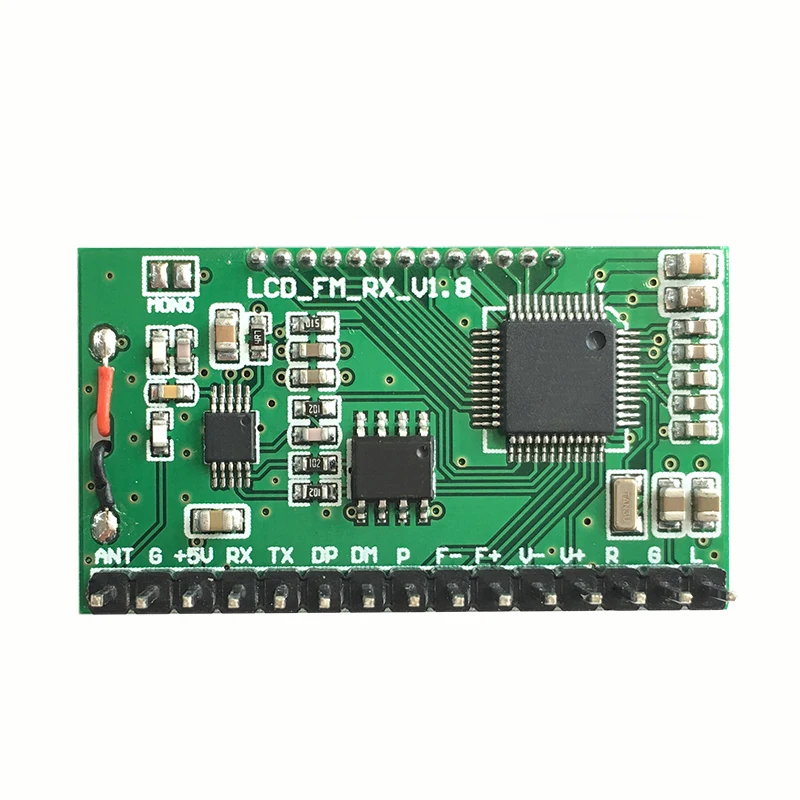

1: линейное соединение
Все функциональные выходы этого модуля зарезервированы для внешних портов. Пользователям необходимо подключить внешние Линейные модули для нормальной работы.
<1>: подключите аудиокабель
Соответствующие порты AGND, выход R и выход L модуля подключены соответственно к земле, левому и правому каналам линии передачи звука.
<2>: Подключите шнур питания
Модуль соответствует порту GND, VCC подключен к отрицательному и положительному полюсам источника питания (аккумулятора), а блок питания рекомендуется использовать аккумулятор или другой Регулируемый источник питания. Импульсные блоки питания без фильтров (например, зарядные устройства мобильный телефон и другие некачественные Импульсные блоки питания) не могут использоваться, в противном случае помехи, создаваемые источником питания, повлияют на нормальную работу этого модуля. Нормальное рабочее напряжение этого модуля составляет 3,0-5,0 в, а напряжение источника питания не должно превышать этот диапазон.
<3>: кнопка подключения
Все кнопки этого модуля зарезервированы для порта, и клиент может получить доступ к соответствующим функциональным кнопкам по мере необходимости. Кнопку можно использовать с обычной сенсорной кнопкой, один конец подключается к соответствующему порту кнопки модуля, а другой конец подключается к клемме модуля GND или AGND. Некоторые кнопки имеют функцию длительного нажатия (например, Громкость +/-Длительное нажатие для непрерывного +/-громкость), длительное нажатие действует более 2 секунд.
<4>: Подключите антенну
Порт ANT используется для подключения FM-антенны. Для лучшего приема (передачи) FM-сигнала рекомендуется подключить внешнюю 75 см стержневую антенну, и рядом с антенной Нет препятствий.
<5>: подключение к последовательному порту (нет необходимости подключаться к управлению последовательным портом)
Модуль сохраняет интерфейс управления последовательным портом TTL уровня. Последовательный порт TTL связывается с этим модулем. Необходимо подключить модули UART_RX, UART_TX и GND. Он может использовать внешний MCU (микроконтроллер) или последовательный порт компьютера для отправки соответствующих функций модуля управления командой. Примечание: Поскольку уровень последовательного порта компьютера не является уровнем TTL, вам необходимо подключить уровень RS323 к устройству замены уровня TTL или использовать модуль последовательного порта уровня USB к TTL для связи с этим модулем при подключении к компьютеру. Поскольку модуль управления последовательными командами требует определенного количества компьютерных знаний, покупателям, которые не понимают, не нужно перебрасывать. Вся информация приведена в инструкциях для детей, служба поддержки клиентов не предоставляет технических указаний в этом отношении.
2: автоматический поиск:
Этот модуль поставляется с функцией хранения FM-радио. Нажмите и удерживайте кнопку «автоматический поиск», чтобы начать автоматический поиск и сохранить слышимые станции. После завершения поиска первая станция P01 будет воспроизведена автоматически. Пользователь может нажать кнопку «Предыдущая станция» или «следующая станция», чтобы переключить исковую станцию.
3: моно/стерео:

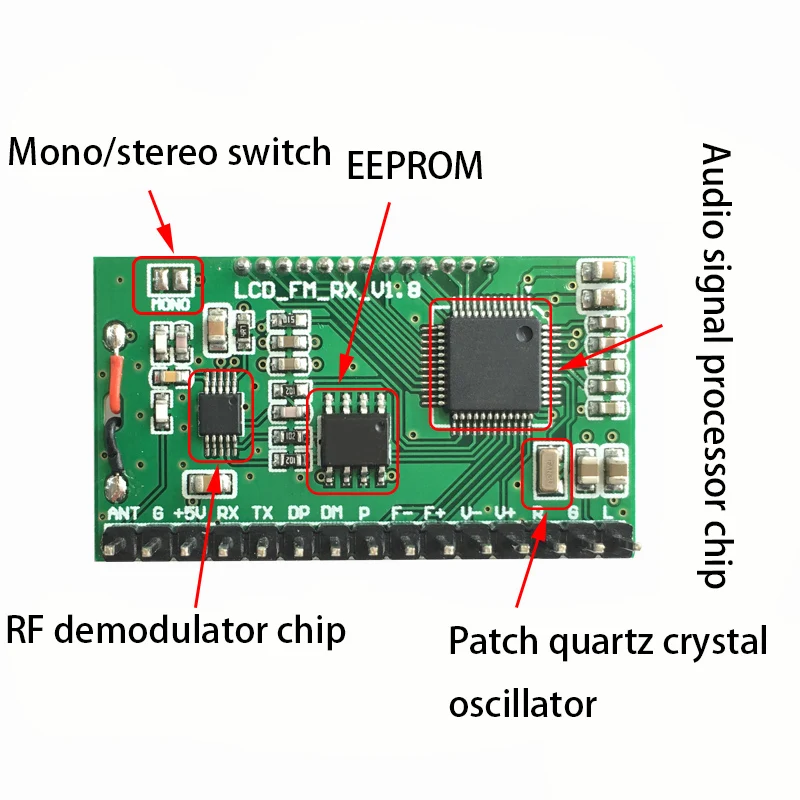

Этот модуль может гибко устанавливать режимы монодемодуляции и стереодемодуляции. Два монопаяных соединения на задней стороне платы соединяются вместе в режиме монодемодуляции и отключаются в режим стереодемодуляции.
4: Пользовательские настройки:

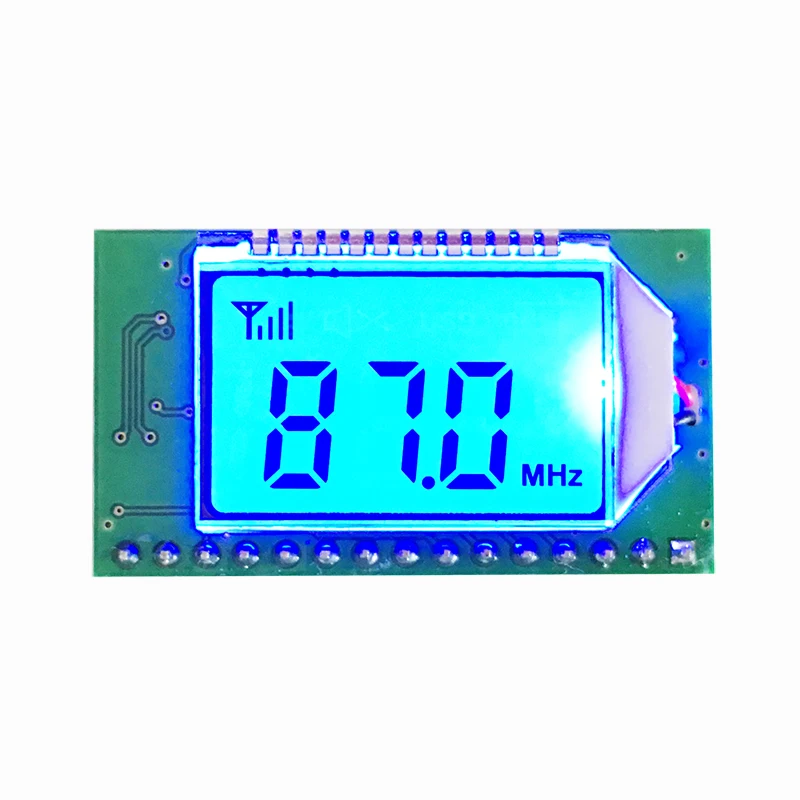

Этот модуль может устанавливать состояние подсветки и слушать Частотный диапазон кампуса в соответствии с конкретным использованием пользователя. Метод настройки следующий. Нажмите и удерживайте VOL + в выключенном состоянии, включите после кнопки VOL, и на ЖК-дисплее будет отображаться C1, указывает на то, что широковещательный C0 кампуса выключен для отключения Широковещательного диапазона кампуса, и настройка вступает в силу после перезапуска. Когда установлено состояние подсветки, кнопка питания включается, а переключатель включается одновременно. B1 указывает на то, что подсветка всегда горит, B0 указывает на то, что подсветка выключается на 20 секунд, и настройка эффективна после перезапуска. Повторите этот шаг, чтобы изменить состояние настройки на переключатель. Заводские настройки настроены на то, чтобы не открывать диапазон частот вещания кампуса, а подсветка выключается на 20 секунд без работы.
5: Примечание:
1: напряжение источника питания не должно превышать диапазон напряжения источника питания этого модуля.
2: Не прикасайтесь к задним компонентам модуля во время работы, чтобы не повлиять на нормальную работу модуля и не привести к короткому замыканию для сгорания модуля.
Четвертое: Область применения: FM-стерео радио, цифровое радио
