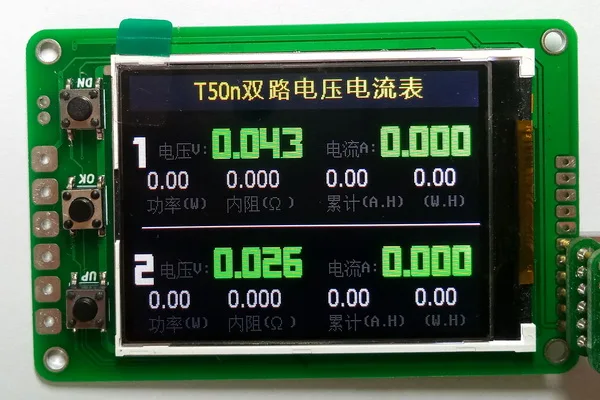

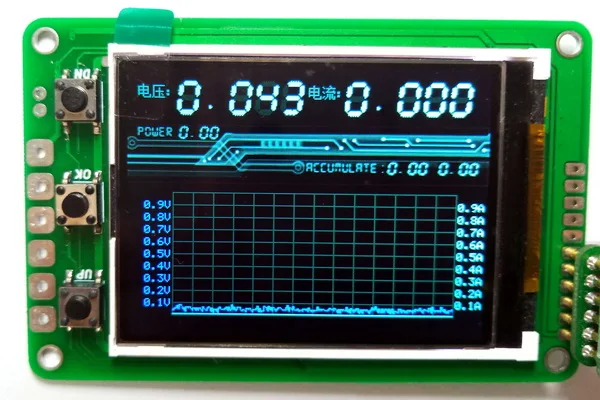

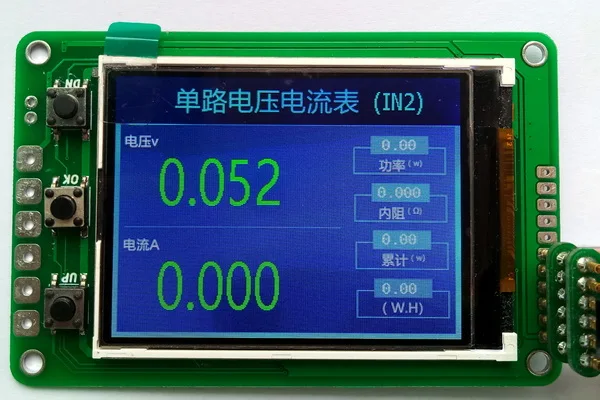

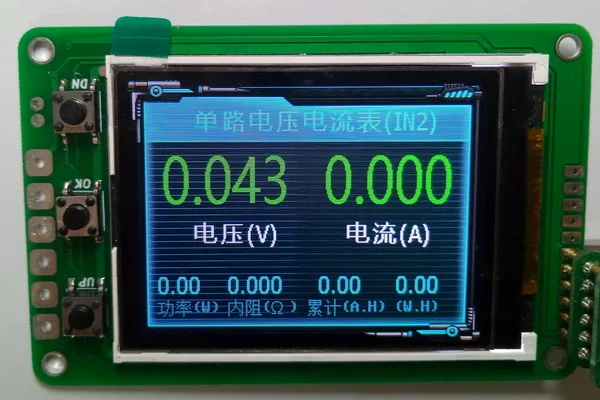

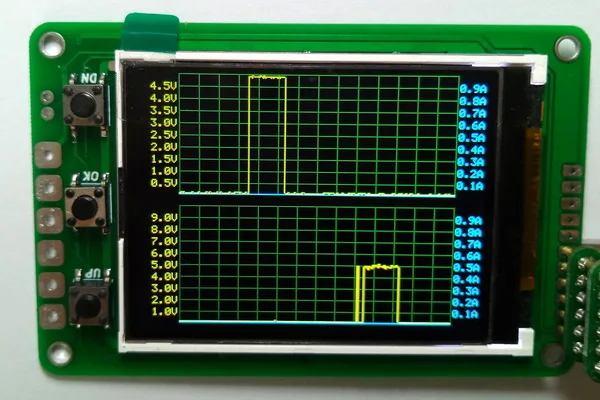

T50N блок питания с ЖК дисплеем двойного напряжения и тока/QC2/3/USB Таблица другие

---

Моднявка = ckeditor



В первые годы, играя в таблицу напряжения трубки 8 слов, используемую на нескольких измерительных инструментах, затем в эру цветного экрана, разработали T50 TFT цветной ЖК-дисплей, И получил восторженный ответ от друзей алтаря, Но эта головка также всегда была изменена на регулируемую мощность собственного DIY, который всегда был не в состоянии войти в поле инженерии и области продукции. Можно использовать 8 слов цифровой трубки. Причина в том, что информация о цветном дисплее богата, информация об авторских правах, отображаемая в заголовке и название T50, не может быть изменена, она не может быть адаптирована к продуктам производителя, И трансформация исходного уровня программы слишком сложна и не может быть уполномочена работать, Таким образом, оригинальная цветная головка экрана используется в качестве общественного инструмента. Невозможно. Как сделать собственный пользовательский интерфейс и операционную логическую головку для инженерного дисплея-это то, о чем мы думаем уже 2 года. После завершения работы с серийным экраном Usart-GPU, мы неожиданно обнаружили, что головка T50N's и код серийного экрана могут быть объединены в один, поэтому все легко решить;   Общая производительность: 1, используя 2,6 дюймов 320X240 разрешение high score/IPS экран дисплея, чем оригинальный 220X176 дисплей эффект не скажу. 2, напряжение 27K частичное давление до 2,7 K в 1:11, таким образом, диапазон напряжения 3,3*11 = 36,3 V, используя 12 бит AD один чип, поэтому разрешение выборки составляет 36,3 в/4096 = 0,00886 в, потому что точность AD составляет +-3LSB, хотя использование избыточной выборки и других средств для обеспечения точности, но в +-0,027 в является нормальной точностью; (Этот диапазон относится к измерению измерения батареи. На самом деле пульсация 27 мВ источника питания не гарантируется. 3, ток принимает сопротивление выборки 25 миллиевропейский. Соотношение усилитель и усилитель 1,5 K:27K, а это означает, что увеличивает 19 раз, таким образом, ток составляет около 6.9A. Чтобы гарантировать определенную норму, мы определяем полную мощность головки для 5A; Такое же текущее разрешение составляет около 1.7ма, а +-3LSB-+-5.4ма; 4, двухсторонняя Общая конструкция, головка использует + Мощность 5 В, может быть подключена последовательным портом, но мощность должна быть подключена MainGND, в противном случае это приведет к неточному измерению. 5, Положение модуля A004 по-прежнему остается на плате, так что диапазон питания головки может быть расширен до 28 в (данные, фактическое предложение не супер 24 В), так что & ldquo напряжения может быть измерен и rdquo украдена; 6, встроенный двойной МОП-, может установить верхний и нижний пределы напряжения и тока через заявление GPU и может управлять трубкой MOS, что позволяет легко выполнять инструменты контроля температуры. 7, два способа измерения AH, WH, с трубкой MOS, на самом деле, очень легко сделать аналогичные процедуры тестирования емкости литиевой батареи. Самоходный DIY конвертер может быть 60V 50A Тип подключения: 1. Метод электропитания (типичное соединение) Будьте внимательны: 1, Толстая линия представляет линию электропитания и большой ток. Если цепь 5A гарантирует, что линии и прокладки части толстой линии могут выдерживать ток 5A в течение длительного времени. 2, две дороги являются обычными; Блок питания также может быть изменен на 1 дорогу, которая может нести 2 нагрузки. 3. Когда источник питания не регулируется, а напряжение> 7 в составляет менее 28 в, модуль DC-DC (модель: A004) может использоваться для питания головки, положение модуль предназначен на доске, конденсатор, алюминиевая крышка, принимает твердотельного постоянной ёмкости, универсальный конденсатор 6,3 V 330 мкФ, И обратите внимание, что 5 в не может питаться от A004. 4, потому что источника питания 5V-1117 изменения 3,3 V и 5V прямой доступ к OP07 и 2-мя устройствами может работать до 10V, таким образом, 5V подключение немного выше, такие как (6 в), но должны быть стабильными, в противном случае переход OP07 при различных напряжениях не является одинаковым, В результате необходимости повторной калибровки; В это время рекомендуется использовать модуль A004 для стабилизации 5 В;   Так как этот продукт сделан на основе Usart-GPU, все интерфейсы могут быть полностью настроены верхней частью компьютера в ночное время GpuMaker, чтобы соответствовать продукту, например, следующие утверждения интерфейса отображения big word: CLS(0); SCC(60,6405); SCC(59,44373); SBC(60); BOXF(0,0,399,40,60); DS24 (60,6, 'амперметр напряжения одиночной цепи (В1)', 15); SBC(0); DS24 (50135, 'напряжение (V)', 15); DS24 (200135, 'ток (A)', 15); DS16 (15215, 'Мощность (Вт)', 8); DS16 (88215, 'внутреннее сопротивление (Ω)', 8); DS16 (180215, 'A.H (W.H)', 8); FI; LABL(64,20, 68160, '{0C,4}',2,0); LABL (64180, 68319, '{0A,4}',2,0); DS24 (15190, '{0G,7}',59); DS24 (88190, '{0H,3}',59); DS24 (180190, '{0B,7}',59); DS24 (260190, '{0D,7}',59); A (3,3); ============================ Фактического интерфейса:         Будьте внимательны: 1) приведенные выше фотографии сделаны для инженерных шаблонов, а фактическая производственная версия показывает вращение на 180 градусов (можно отрегулировать 4 направления). 2) закажите положение A004 и место конденсатора за задней панелью. Эти 2 Расширительных устройства необходимо приобретать отдельно. 3) Передняя 3 кнопки 6X6, потому что разные пользователи нуждаются в различных ручках, поэтому кнопка должна выбрать для автоматической пайки, а панель готового продукта не содержит 3 кнопки. 4) потому что продукт нуждается в знаниях о пересечении границы и нет прямого обслуживания клиентов для Wangwang, есть проблема для вас, чтобы посетить электронный forum.   Одинаковая A004:

'

---

---
