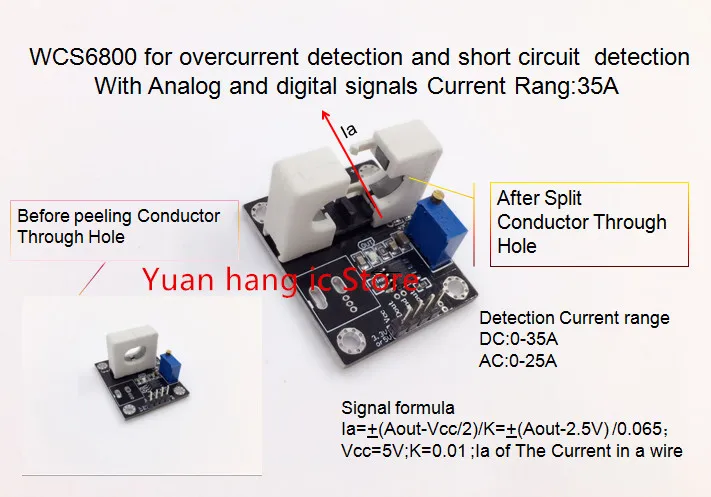

WCS6800 для обнаружения перегрузки по току и короткого замыкания
С аналоговыми и цифровыми сигналами ток: 35A 0,065 V/1A
Часть №: модуль датчика тока WCS6800
Первичный пробный ток Ia: -35A-35A
Чувствительность K: 0,065 в/A
Поставка VCC:3V или 5,5 V;
Аналоговых сигналов:
(1) если ток переменного тока
Аналоговых сигналов формула:
Aout = VCC/2+Ia * K ----- Ia =+(Aout-Vcc/2)/K =+(Aout-2.5V) /0,065 (если VCC = 5 В);
(2) если ток постоянный ток
Аналоговых сигналов формула:
Aout = VCC/2 + Ia * K ----- Ia =(Aout-Vcc/2)/K =(Aout-2.5V) /0,065 (если VCC = 5 В);
(Первичный пробный ток Ia должен быть в пределах указанного диапазона);

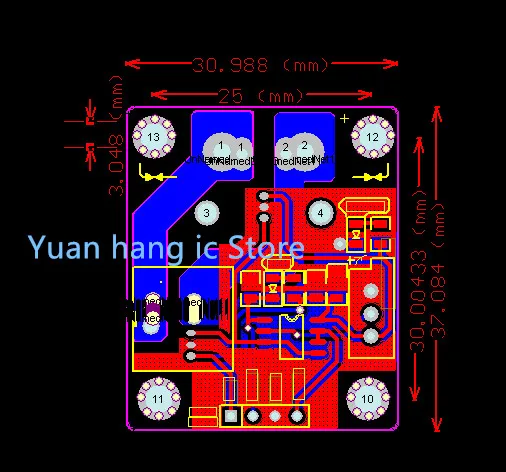

Пожалуйста, проверьте изображение ниже

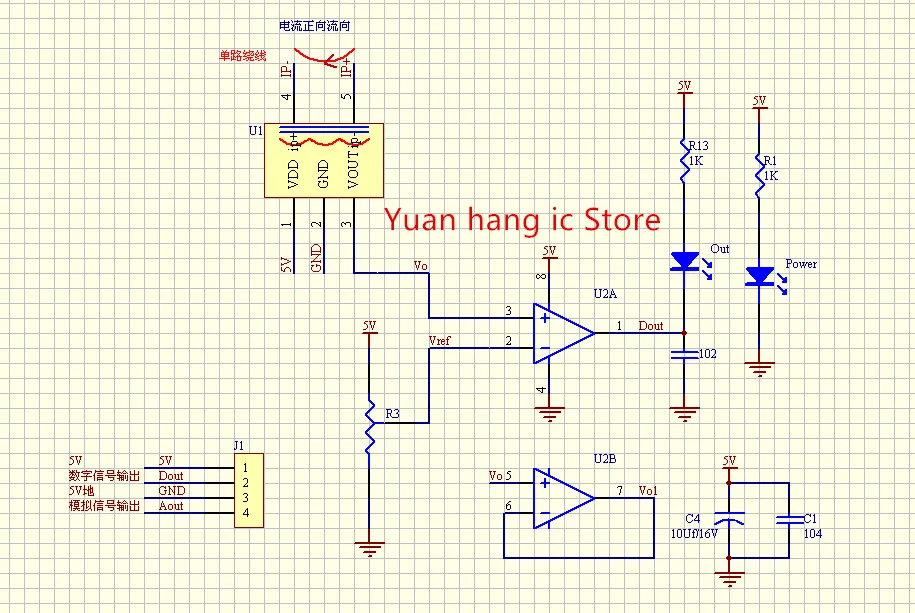

Цифровые сигналы: Dout
В тех случаях, когда Vref<Aout1 Dout2 высокого уровня, vo2_led выключен, Dout = 4,8 V
Когда Vref>Aout1 Dout2 низкий уровень Vo2_led на Dout = 0,02 V
Vref может быть установлен Adj-resiter R17
