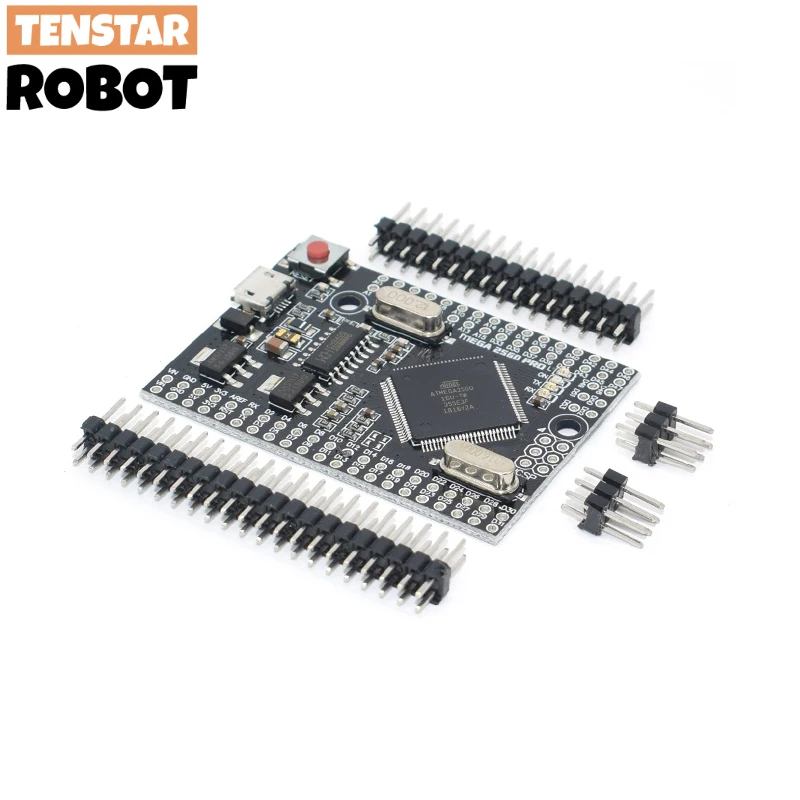

Встроенный чип MEGA 2560 PRO CH340G/Φ с штыревыми разъемами совместимый Arduino Mega2560 DIY -

Если вы получили версию B,

Не волнуйтесь, потому что в версии B используется CH340C чип, который имеет встроенный 12 МГц кристаллический осциллятор, поэтому не нужно устанавливать 12 МГц кристаллический осциллятор внешне.

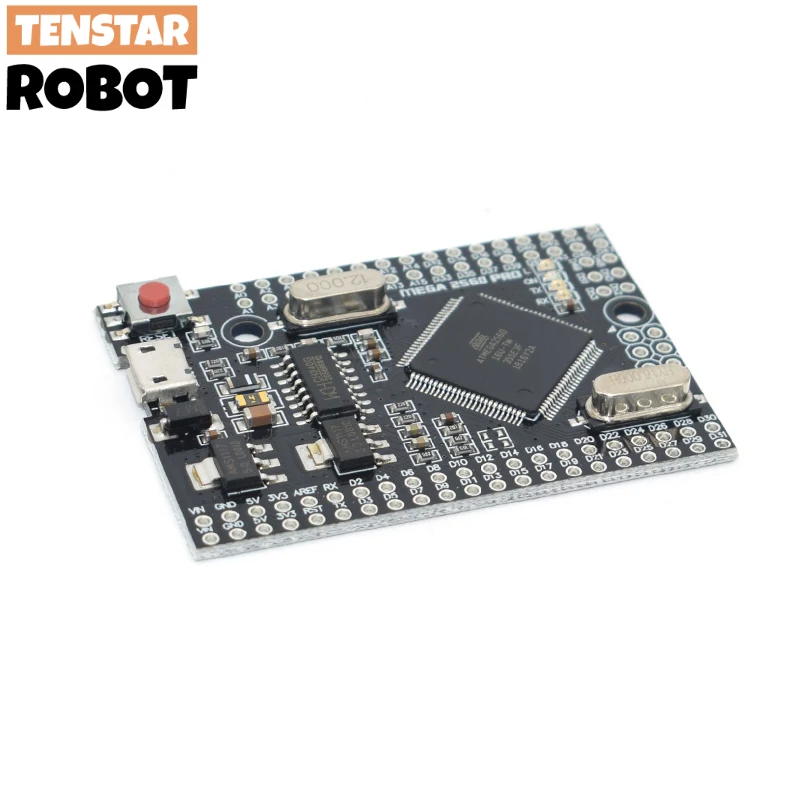

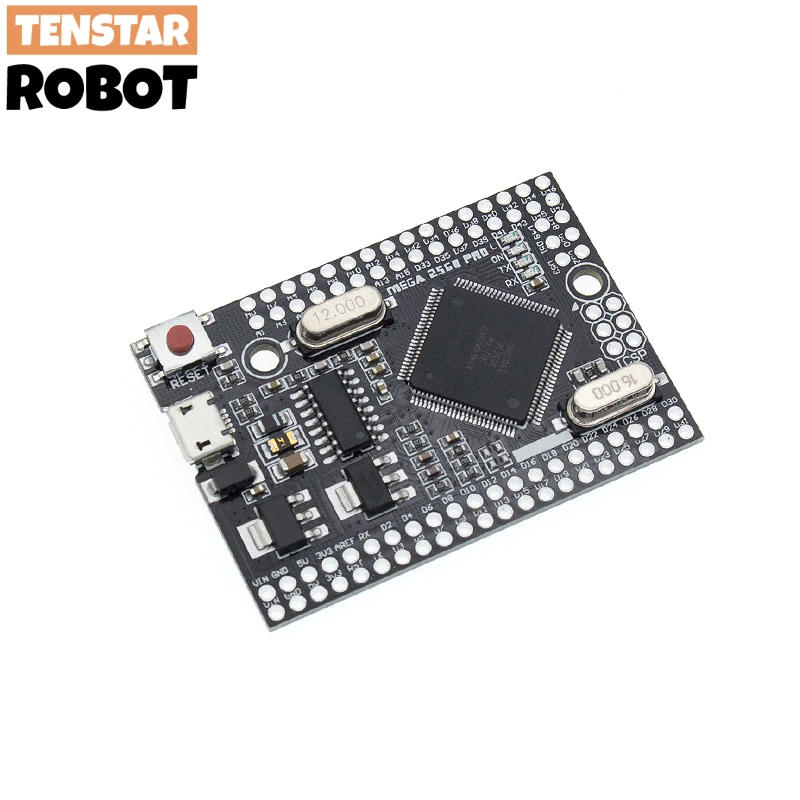

Встроенная версия Mega 2560 CH340G/ATmega2560-Совместимость с Arduino Mega 2560. Встроенный микроконтроллер Atmel ATmega2560 и чип интерфейса USB-UART CH340G.

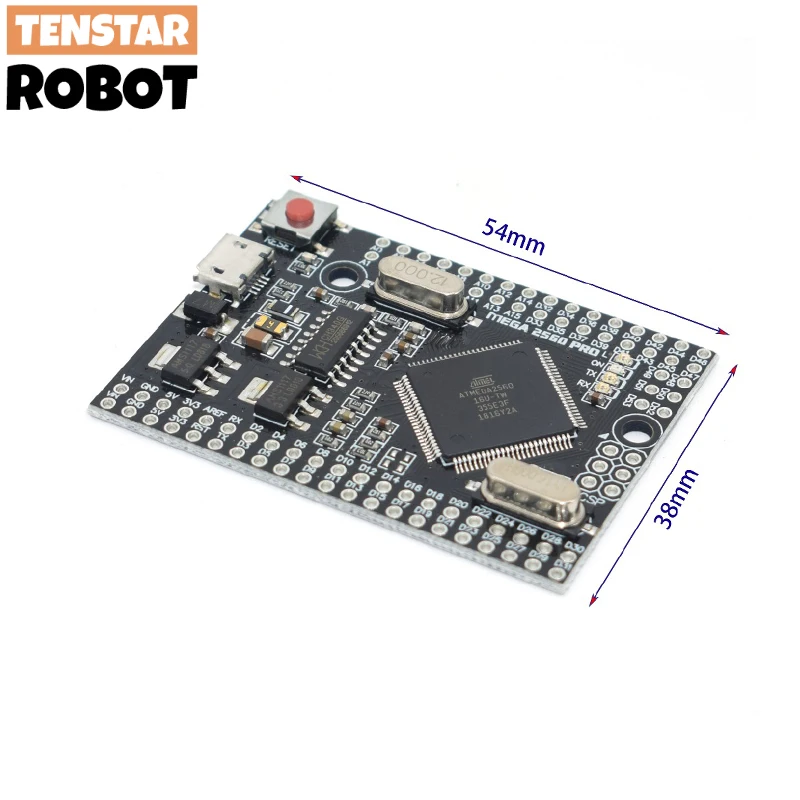

Плата имеет компактный размер 38x55мм. Это хорошее решение, чтобы сделать ваш окончательный проект на припой proto-board.

Плата для функциональности, аналогичной Arduino Mega 2560. Это Встроенная плата, но такая же стабильная, и использует оригинальные чипы ATmega2560 (16 МГц).

Плата использовала чип CH340G в качестве конвертера UART-USB. При работе в частоте 12 МГц, давая стабильный результат обмена данными (необходимо установить драйверы на компьютер).

Mega PRO (встроенный) 2560 CH340G / ATmega2560-подключается к компьютеру через кабель microUSB (используется практически для всех смартфонов Android).

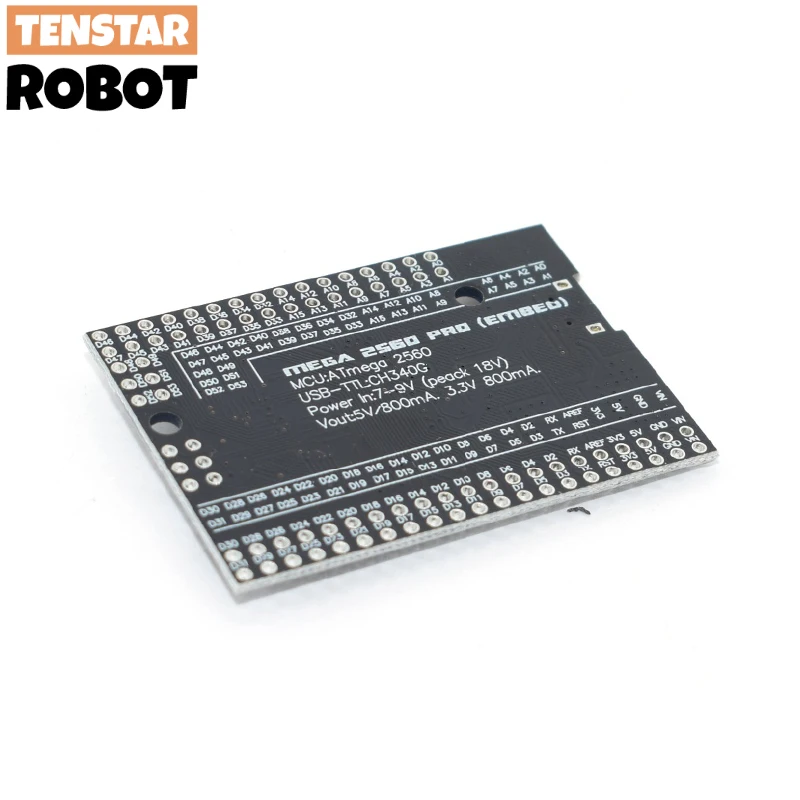

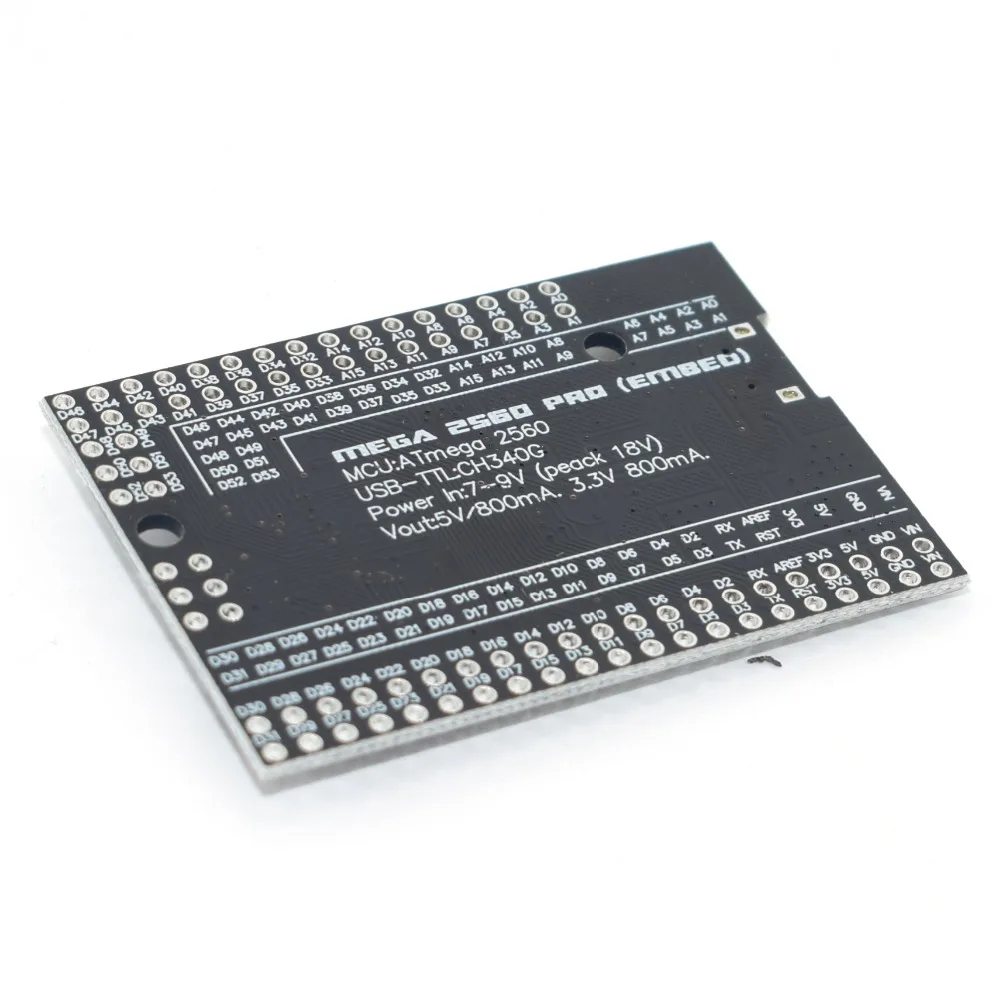

Вы можете подключить питание к плате через разъем MicroUSB или к зарядным разъемам. Регулятор напряжения (LDO) может работать с входящим напряжением от 6 В до 9 В (peack 18 в) постоянного тока. Выход оптимальное напряжение 5V-около 800mA, для 3,3 V-около 800mA (Пожалуйста, обратите внимание на то, что высшее входное напряжение ниже исходящий ток). Это обеспечит надежную мощность большинства ваших первоначальных проектов.
