AD9833 треугольная Синусоидальная волна источника сигнала IC интегральная схема

AD9833 представляет собой Программируемый генератор сигналов способна создавать частотой 0-12,5 МГц синус, треугольник, прямоугольную волну сигнала. Генератор сигналов широко используется в различные измерения, возбуждения и домен время отклика поле, выходная частота и фаза являются программируемый с помощью программного обеспечения, легко настроить, тактовая частота часы 25 МГц, точность 0,1 Гц, частота часов-1 МГц, точность-0,004 Гц. Через три последовательных интерфейса для записи данных.

Применение:

Частотное возбуждение/Генерация сигналов. Измерение расхода жидкости и газа.
Чувствительные приложения-приближение, спорт, обнаружение дефектов.
Линейные потери, линейный спад.
Испытательное оборудование, медицинское оборудование
Генератор часов сканирования

Особенности:

1, диапазон рабочего напряжения: 2,3 V-5,5 V.
2, диапазон рабочих температур: -40 ~ + 105 ° префикс = o
3, Бортовой 25 МГц (точность 50ppm) активный кристалл, Шаговая точность 0,1 Гц.
4. Встроенные высокоскоростные усилители 300 м, а также с фильтром низких частот.
5, двухканальный выходной сигнал, оригинальный сигнал на выходе, усиленный выходной сигнал 5 раз, выходное сопротивление 50 Ом.
6, очень маленький размер: 32 мм X 32 мм.
7, поддержка универсальная пластина (туннель пластина), из нескольких доска булавки 2,54 мм, может быть легко сварены универсальная дощатая.
8, дистрибуция STM32, STM8, STC и другие общие программы отладки микроконтроллера и соответствующая информация.

Посылка включает в себя:

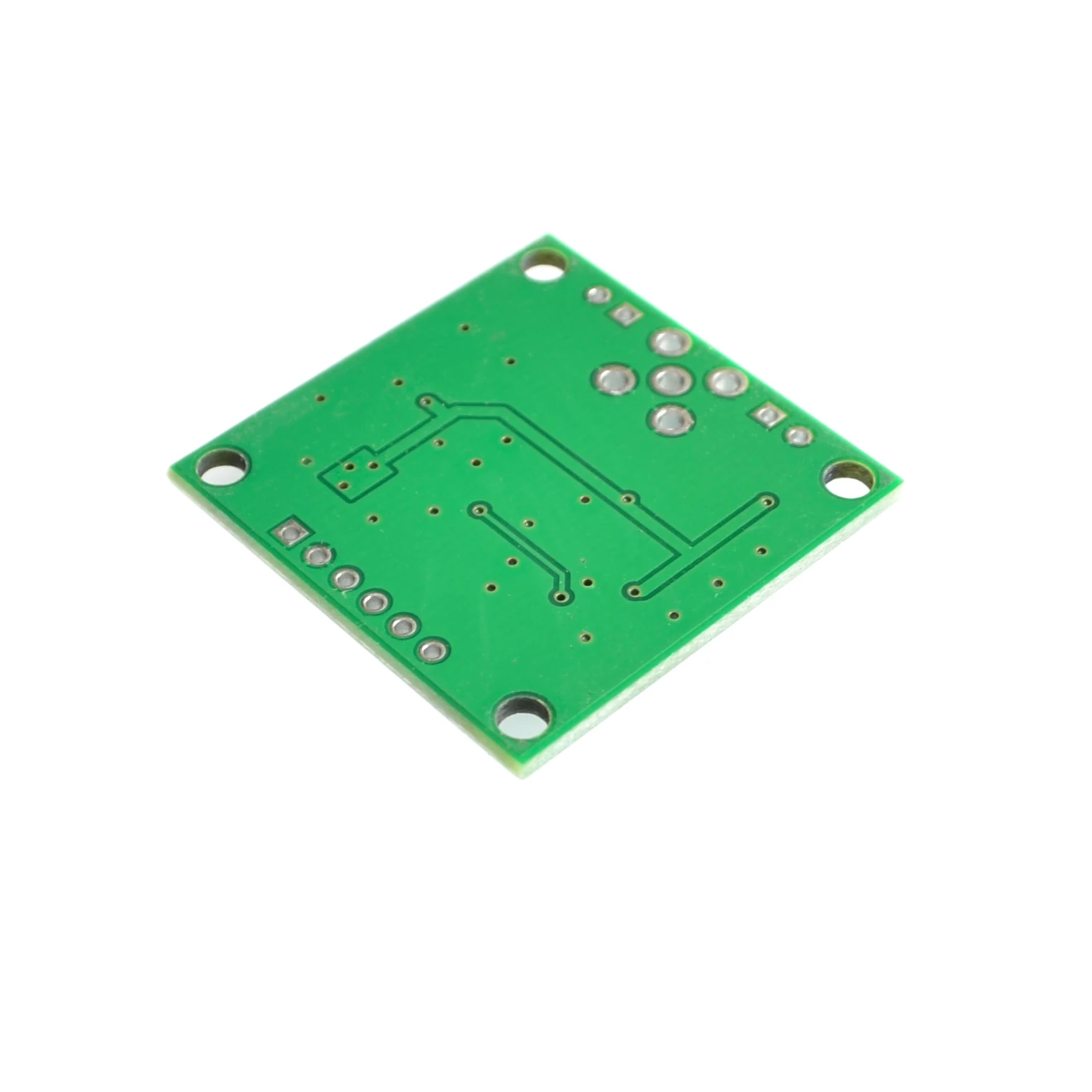

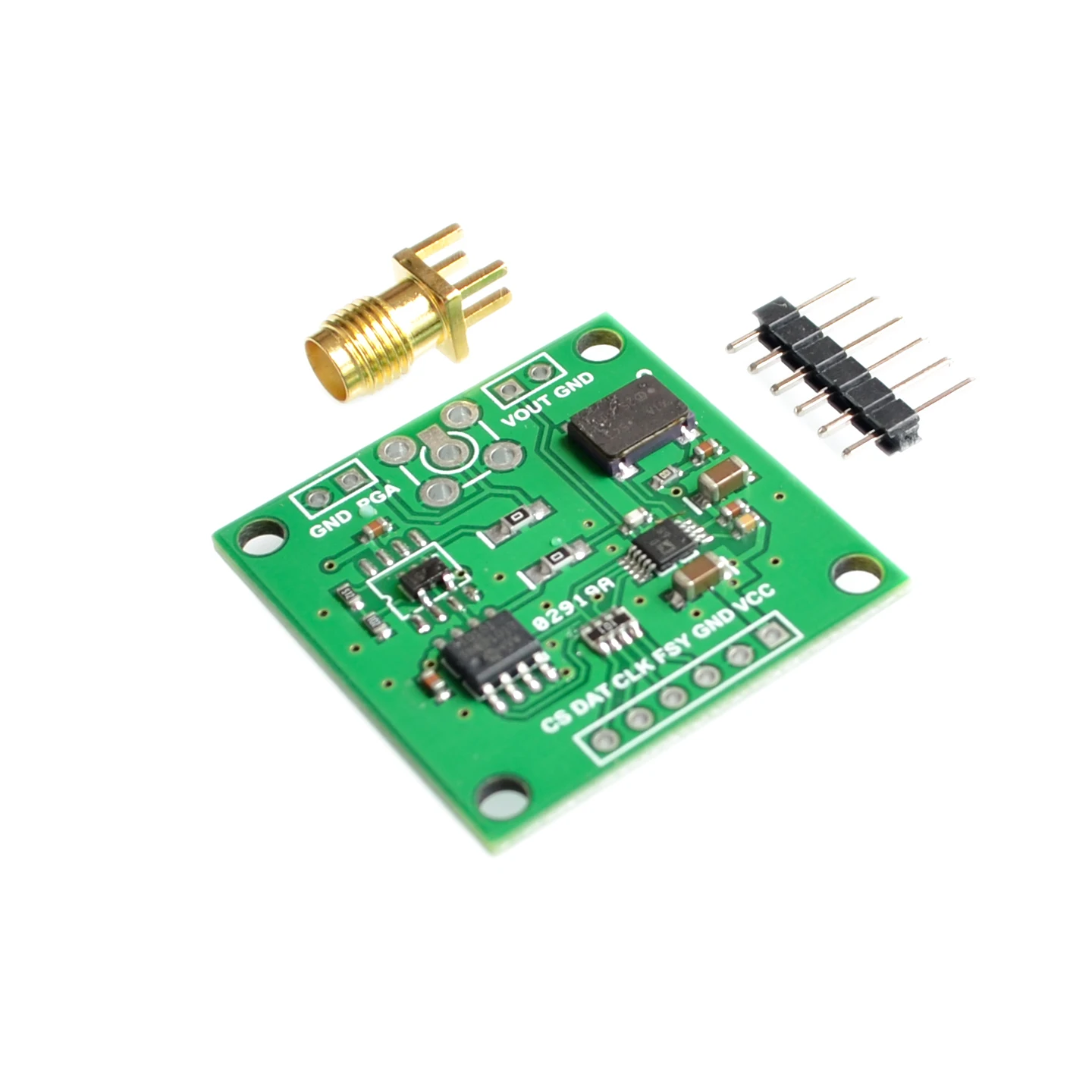

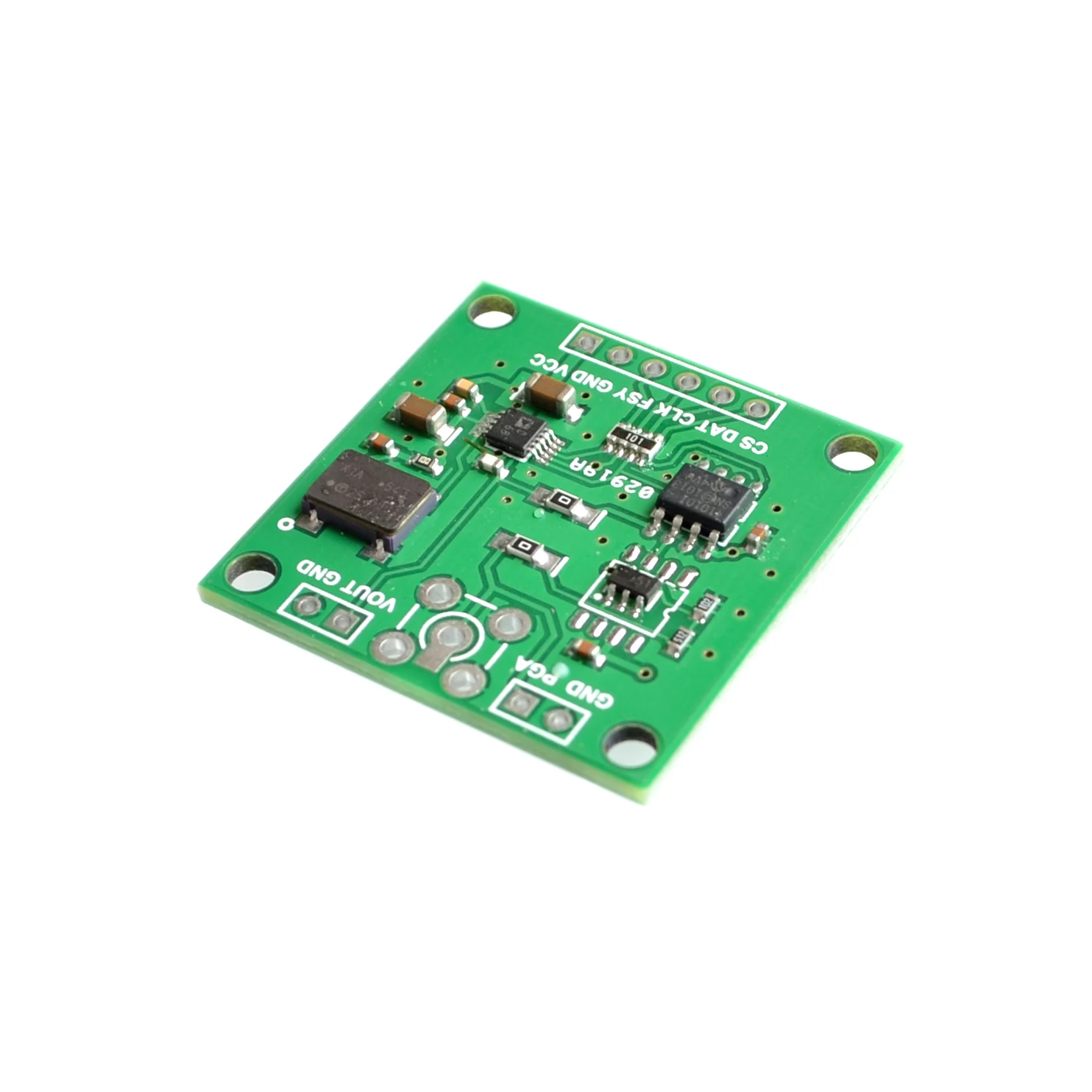

1 x модуль генератора сигналов AD9833 DDS
