Реболл для BGA132/BGA152/BGA162/BGA169/BGA221/BGA316/BGA100/LGA70/LGA60.Reballing трафарет IC ремонтные наборы

Нержавеющая железная BGA/LGA шаблон реболлинга (трафарет)

* Используйте паяльную пасту для повторного шара.

* Нагревается непосредственно тепловым воздушным пистолетом.

Это 0,15 мм толщиной.

BGA процесс реболлинга:

О соответствующих отношениях

• Удаляет дефектные BGA, предотвращает загрязнение поверхности во время удаления.

• Нанесите флюс на прокладки BGA.

• Закрепите шаблон реболлинга на подкладе сумки и выровняйте отверстия шаблона на прокладки BGA.
• Поместите свежие шарики для припоя в шаблон реболлинга с помощью ESD кисти, пока каждое отверстие не заполнено припоем. (Примечание:Наиболее часто используемая паяльная паста, это удобное, быстрое и простое в использовании решение для решарового массива.)
• Выровняйте насадку для пайки (без использования) и начните процесс реболлинга теплового пистолета.
• После охлаждения снимите шаблон реболлинга и проверьте все соединения с помощью увеличительного стекла.

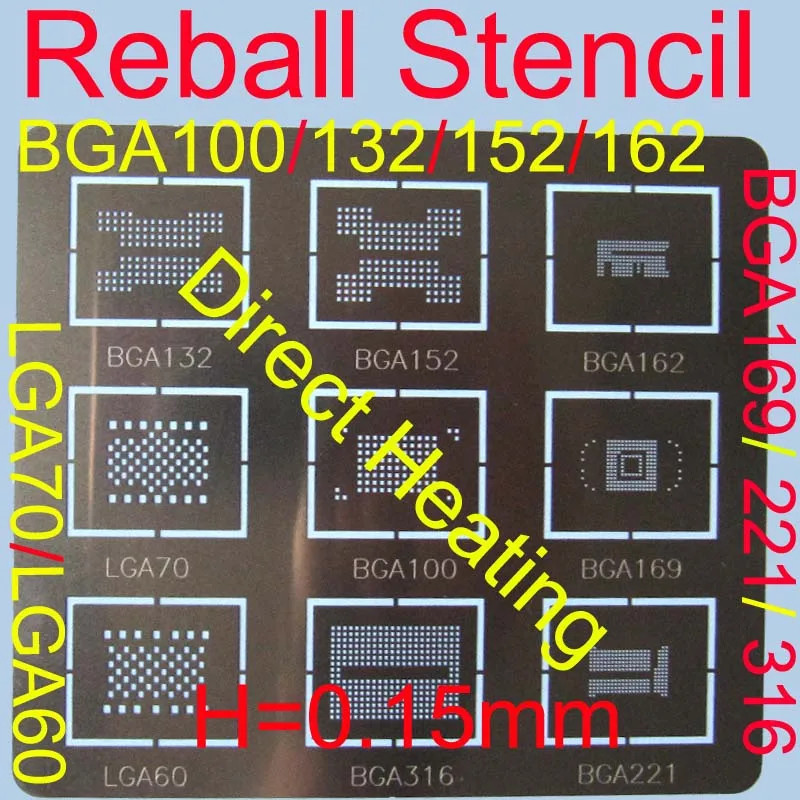

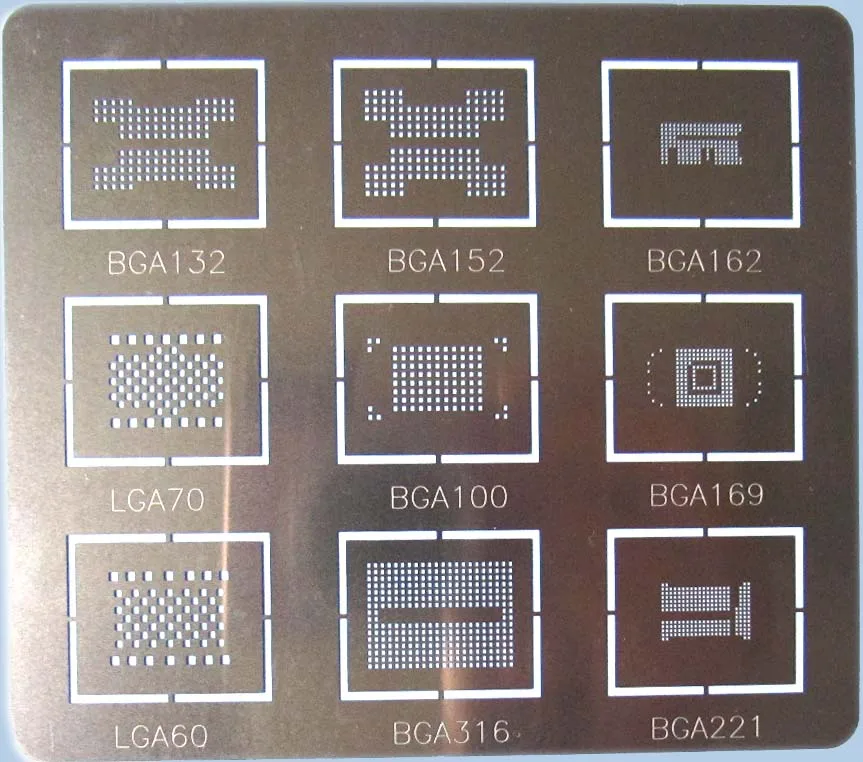

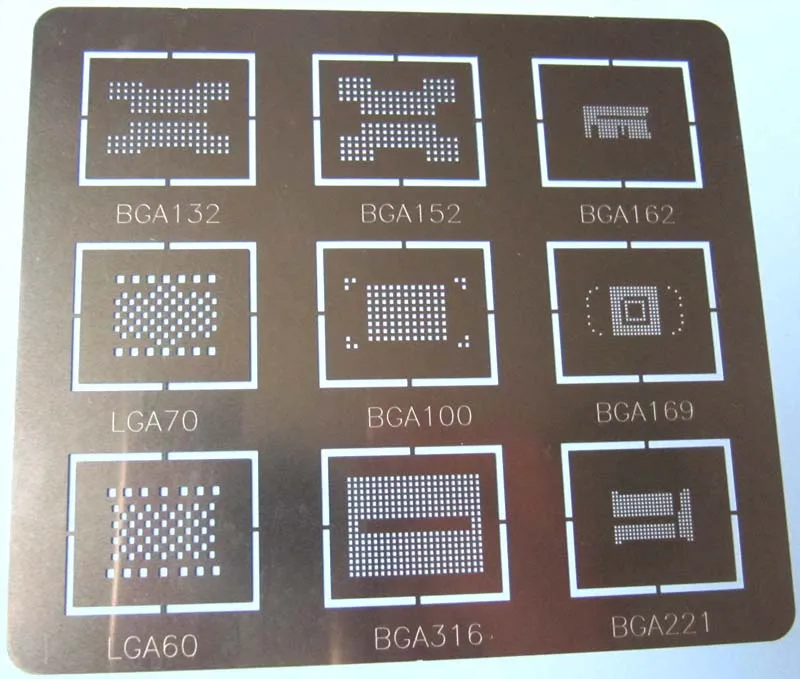

9 в 1 (BGA132,BGA152,BGA162,BGA169,BGA221,BGA316,BGA100,LGA70,LGA60)Трафарет для реболлинга

Эталонная температура теплового пистолета (также называется «статоин горячего воздуха»,HOTAIR GUN) около 350Цельсия. Значения скорости ветра являются необязательными (Вертикальный удар), Размер сопла составляет около 10 мм (тяжелый калибр).

Паяльная паста рекомендуется для использования при фактическом возврате.

• Размер припоя BGA152/132/136: 0,5 мм, (0,55, 0,6)

• EMMC: 0,3 мм (0,35 мм)
