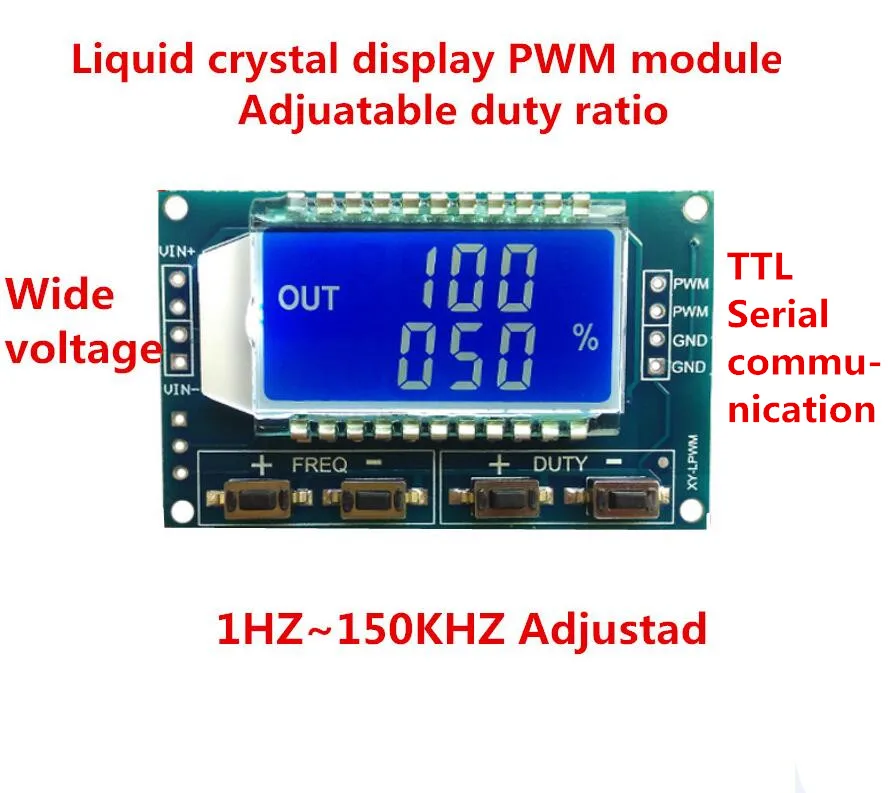

Генератор сигналов ШИМ импульсный Частотный Настраиваемый Модуль рабочего

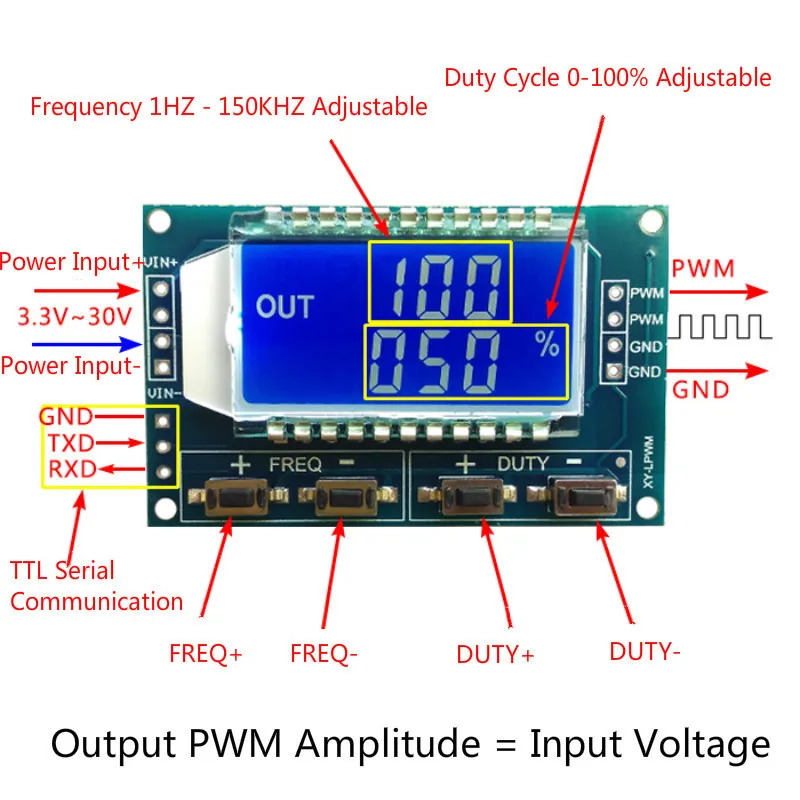

Модуль основные характеристики:   1. Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл;   Широкий диапазон частот, высокая точность; Серийное общение, TTL уровень Во-первых, описание модуля   PWM выход, вы можете установить частоту, рабочий цикл;   Частота делится на четыре диапазона, автоматическое переключение:   XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц; X.XX (знака после запятой в платье на празднование ста) самый маленький блок 0,01 кГц, модельный ряд 1,00 кГц ~ 9,99 кГц; X X.X (знака после запятой в десять): самый маленький блок 0,1 кГц; Диапазона значений 10,0 кГц ~ 99,9 кГц X.X.X (Десятичная точка в десятке): самая маленькая единица-1 кГц; Диапазон значений-1 кГц ~ 150 кГц Частотный дисплей: 100 показывает PWM выход 100 Гц импульса;   1,01 показывает PWM выход 1,01 K импульса;   54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц;   1.2.4 означает, что PWM выход 124 кГц импульса;   Диапазон рабочего цикла: 0 ~ 100%;   Все параметры, отключения питания автоматически сохранены.   Во-вторых, настройки параметров   Модуль имеет четыре независимых клавиши, используемые для настройки частоты и рабочего цикла, поддержка касания (увеличение или уменьшение блока) и длительное нажатие (быстрое увеличение или уменьшение), установка параметров автоматически сохраняет, выключение питания не теряется.   В-третьих, параметры модуля:   Рабочее напряжение: 3,3 ~ 30V; Частотный диапазон: 1 Гц ~ 150 кГц; Точность частоты: точность в каждом диапазоне составляет около 2%; Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА; Выходная Амплитуда: амплитуда ШИМ равна напряжению питания; Температура окружающей среды: -20 ~ + 70 °. В-четвертых, сфера применения:   Используйте d в качестве генератора сигналов квадратной волны, генерируйте квадратный волновой сигнал для экспериментальной разработки и использования; Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя; Генерирует Регулируемый Пульс для использования MCU; Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения). 5, серийное управление (одноchip TTL уровень связи)   Связь стандарт: 9600 бит данных bps: 8 Стоп-бит: 1 Контрольная цифра: нет Управление потоком: нет   1, установите частоту ШИМ "F101": Установите частоту до 101 Гц (001 до 999) "F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99) "F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9) "F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0)   2. Установите рабочий цикл ШИМ "DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100) Например, D050, установите рабочий цикл PWM 50%   3. Прочитайте заданные параметры   Отправьте строку «чтение», чтобы прочитать заданные параметры. Набор успешно возвращается: вниз; Не удалось вернуть установку: осень.     Посылка включает в себя:   1 x модуль
