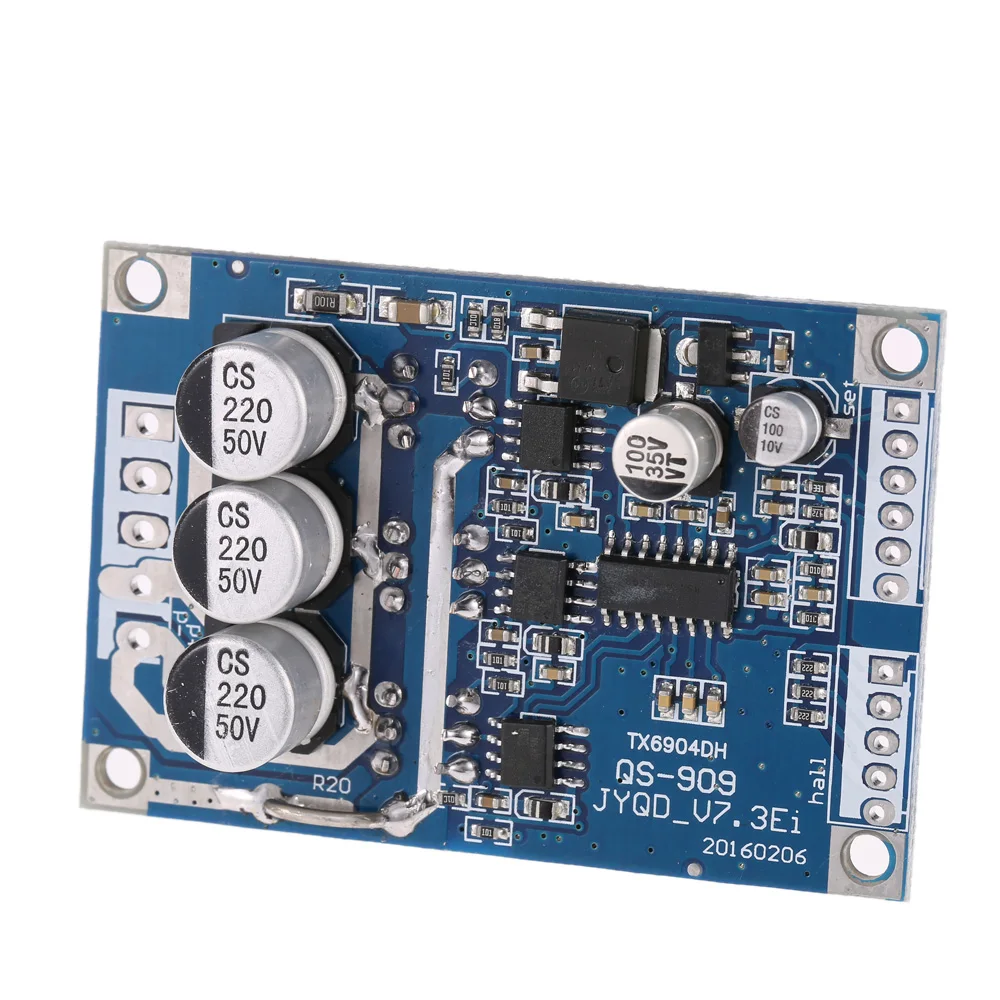

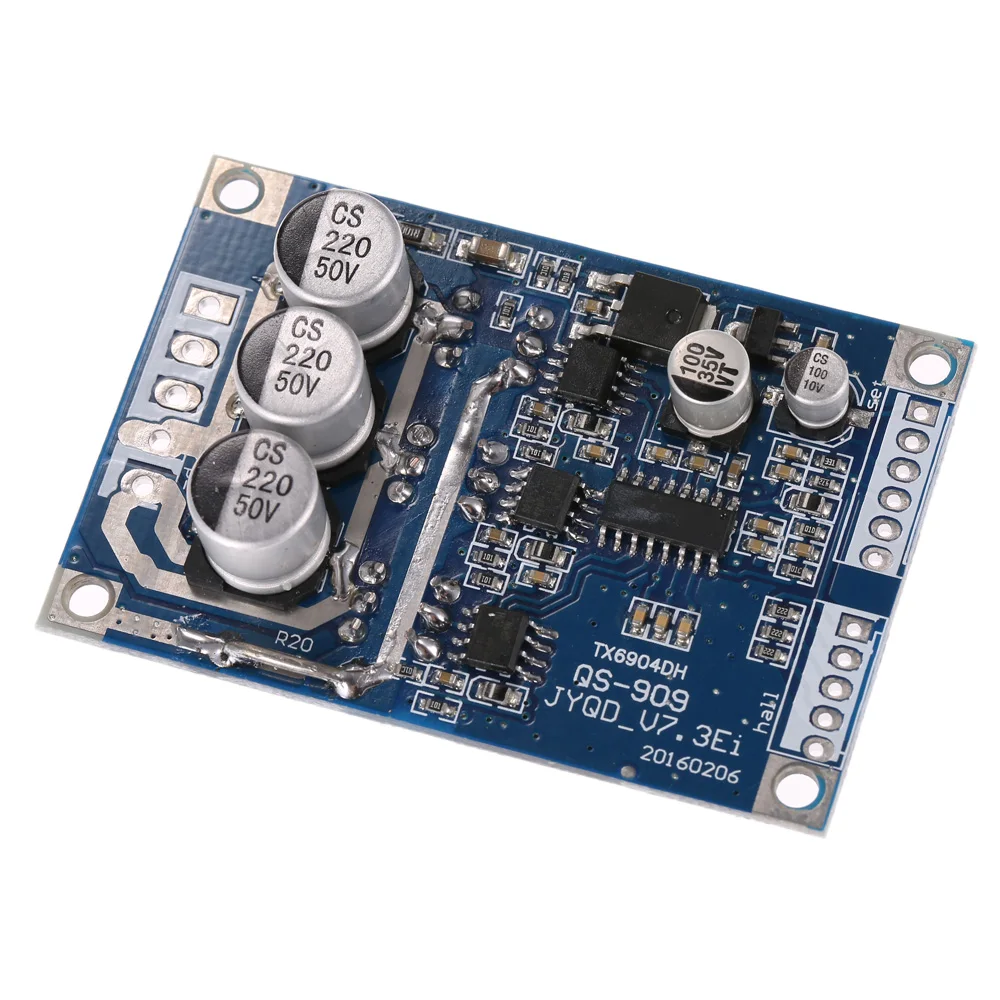

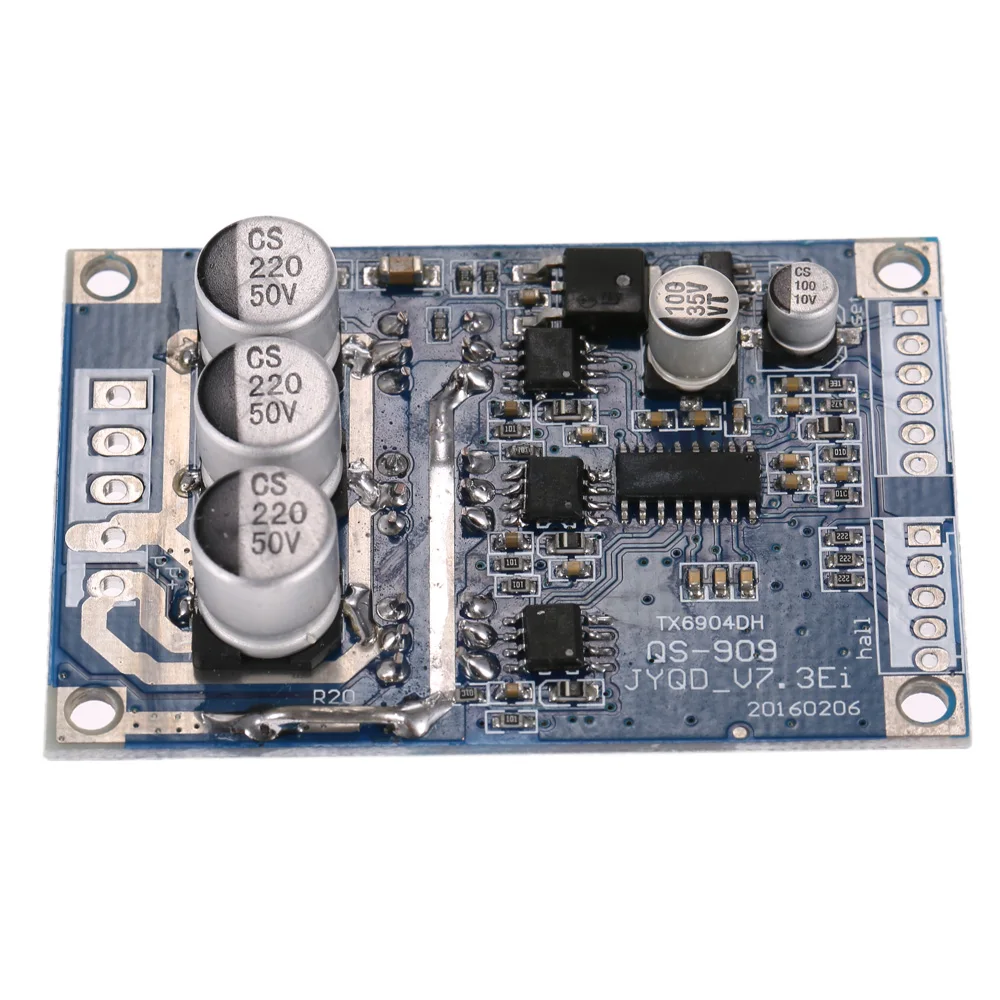

Контроллер бесщеточного двигателя 12 36 В постоянного тока 500 Вт сбалансированная

Особенности:
Процесс SMT, высокое качество.
Плата драйвера бесщеточного двигателя постоянного тока.
Рабочее напряжение: постоянный ток 12В до 36В; Рабочий ток ≤ 15а.
С функцией регулирования скорости, напряжением скорости 0,1-5 В.
Защита от остановки, защита от перегрузки по току, Включение управления, управление рулем и сигнал контроля скорости.

Характеристики:
Рабочее напряжение: DC12-36V
Рабочий ток: ≤ 15A
Мощность привода: ≤ 500 Вт
Скоростное напряжение: 0,1 в-5 В
Рабочая температура: -40 ~ 85 °C
Влажность: ≤ 90% RH
Защита стойла: Да
Включить управление: Да
Защита от перегрузки по току: Да
Управление рулевым управлением: есть
Сигнал контроля скорости: Да

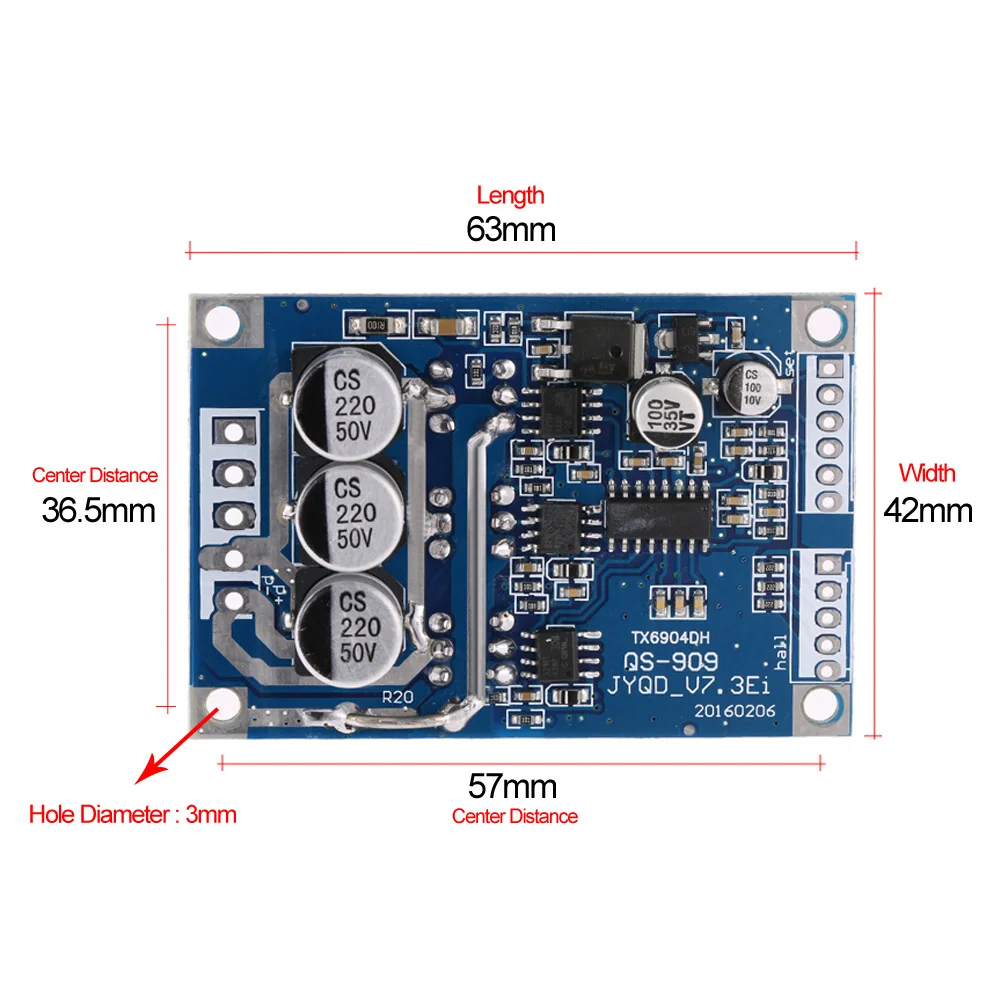

Размер печатной платы: 63*42*17 мм
Вес: 30 г

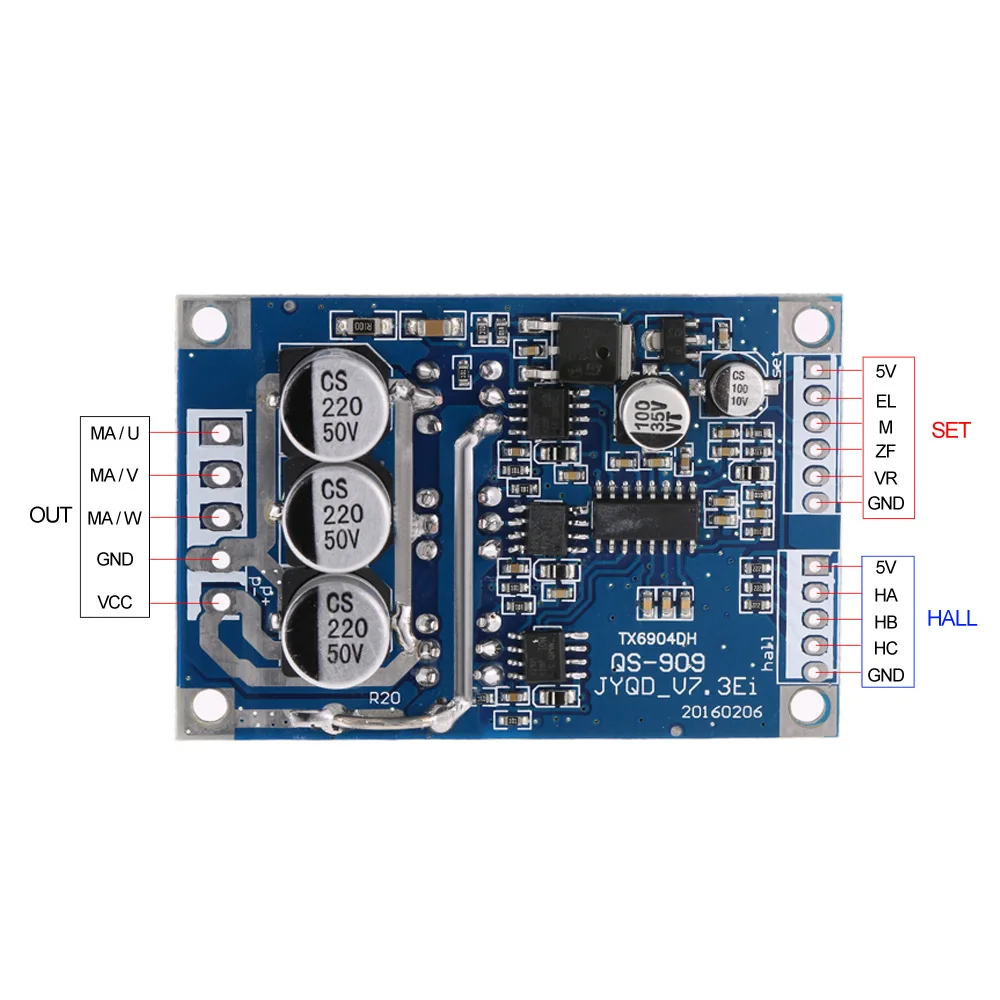

Выход питания:
VCC (положительный источник питания)
GND (отрицательный)
MC (фазы двигателя W)
MB (фазы двигателя V)
МА (фазы двигателя U)

Комплект для контрольной стороны:
GND контрольная Клемма заземления
VR наконечник регулятора 0-5 в (соответствует 10% частоты вращения двигателя-100%)
Управление задним ходом ZF (подключение к 5 В или заземление может изменить направление вращения двигателя)
M Тахометр импульсный выход (в зависимости от количества полюсов двигателя, соответствующего количеству импульсов за оборот выходного числа)
EL включить контрольный терминал (подключается к 5 В или работает на земле затем 5 В, Заземление двигателя остановки)

Зал для терминалов зала:
5 В, положительная мощность Холла
Ha, сигнал Холла
Hb, сигнал Холла
Hc, сигнал Холла
GND, холл отрицательный

Примечание:
Из-за разных производителей моторов для холла, заказ на линии Холла может отличаться от изображений, вам нужно отрегулировать последовательность.
Если последовательность строк неверна, она не будет работать так, как ожидалось, например, запуск ненормально, при большом токе или даже сжигании платы драйвера.

Советы:Если вы используете меньше, чем60 Вт, Без дополнительного радиатора; Пожалуйста, не забудьте добавить радиатор, когда превышает 60 Вт.

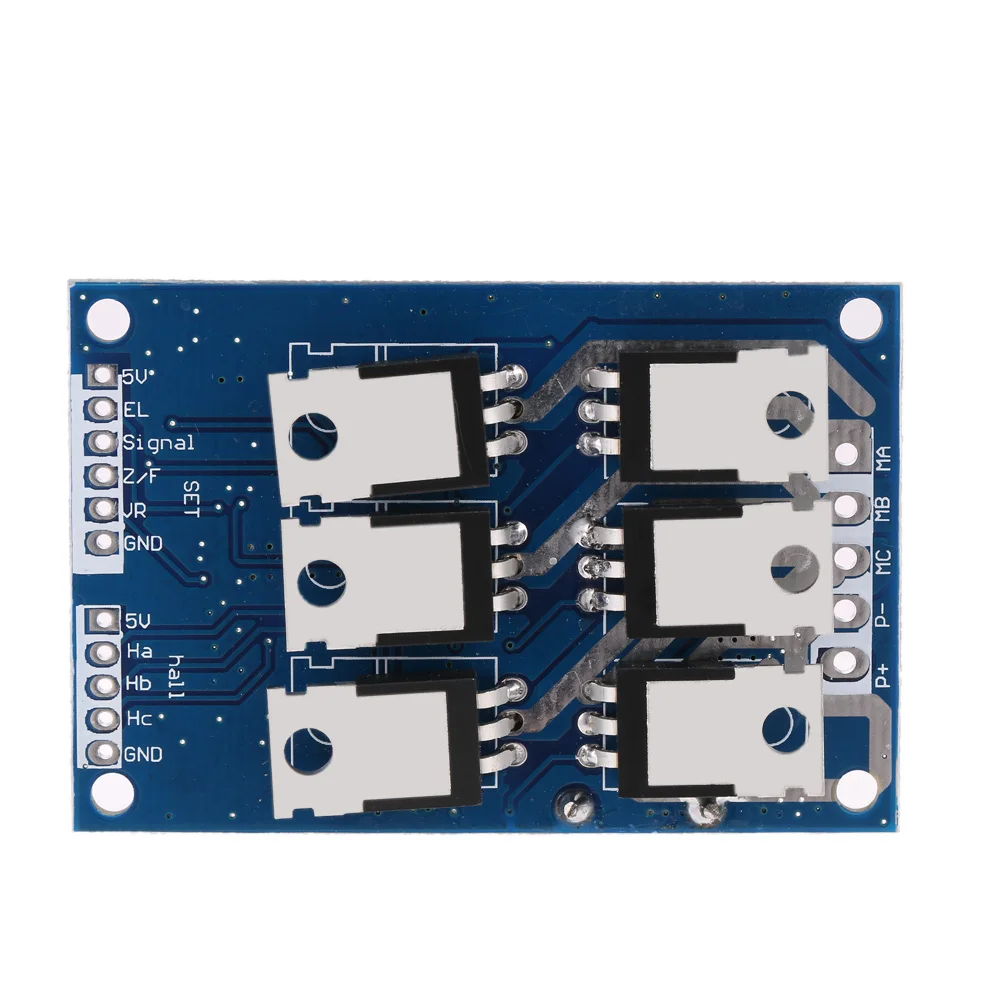

При установке радиатора необходимо обратить внимание на утеплитель на 6 шт MOS на обратную сторону модуля. Он навсегда повредит доску водителя без изоляции.

Комплектация:
1 * Контроллер бесщеточного двигателя
