TDA7293 печатная плата усилителя мощности 60 Вт * 2(OCL) 120 1 (BTL) 2-канальная Плата PCB для
Derone Audio Parts Store
Информация о магазине
Стаж работы магазина Derone Audio Parts Store можно посмотреть на странице заказа товара.
*Внимание! Точную цену на данный товар Вы можете узнать непосредственно у продавца! На 19.10.2025 стоимость указанная на данной странице уже могла измениться! * Узнать цену *
Описание

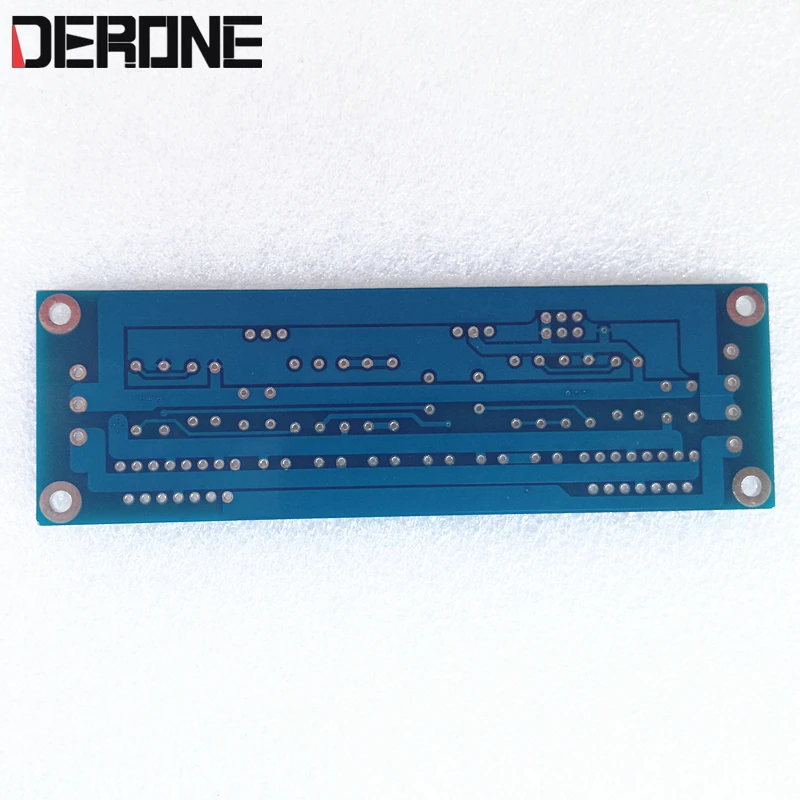

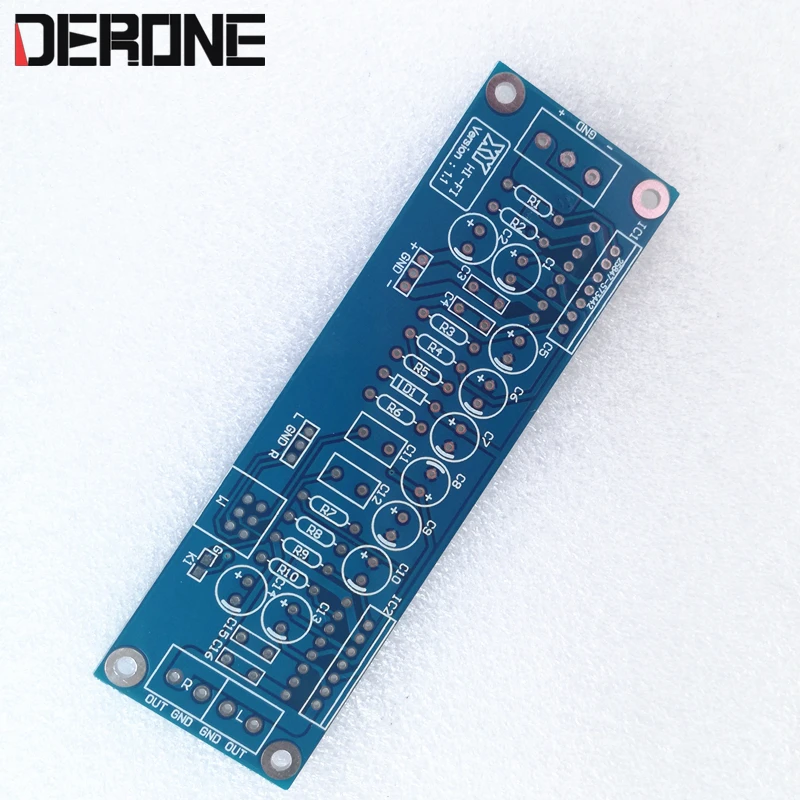

Комплектация: Плата усилителя tda7293, 2 шт. (не содержит компонентов)
Размер печатной платы: 117*37 мм
Рекомендуемый трансформатор: двойной переменный ток от 20 до 28 в (требуется фильтрация исправления)
Параметры эталонного компонента:
Емкость
C1 C2 C5 C6 C7 C8 C9 C10 C13 C14 : 22 мкФ;
C3 C4 C15 C16: 0,1 мкФ;
C11 C12: 1 мкФ;
Сопротивление
R1 R8: 680;
R2 R3 R4 R9 R10 :22K;
R5:10K;
R6:33K;
R7:22K;(BTL)
Диод
D1:4148
Все компоненты необходимо покупать отдельно самостоятельно.
2 различных способа использования: OCL / BTL
Окл:
Аудиовход: L-GND-R
R7:Не требует установки
K1: не подключен (разомкнутая цепь)
Выход: 2 динамика
BTL:
Аудиовход: L -GND
R7 :22K
K1: подключено (короткое замыкание)
Выход: 1 динамик (L OUT) "+" / (L OUT) "-"

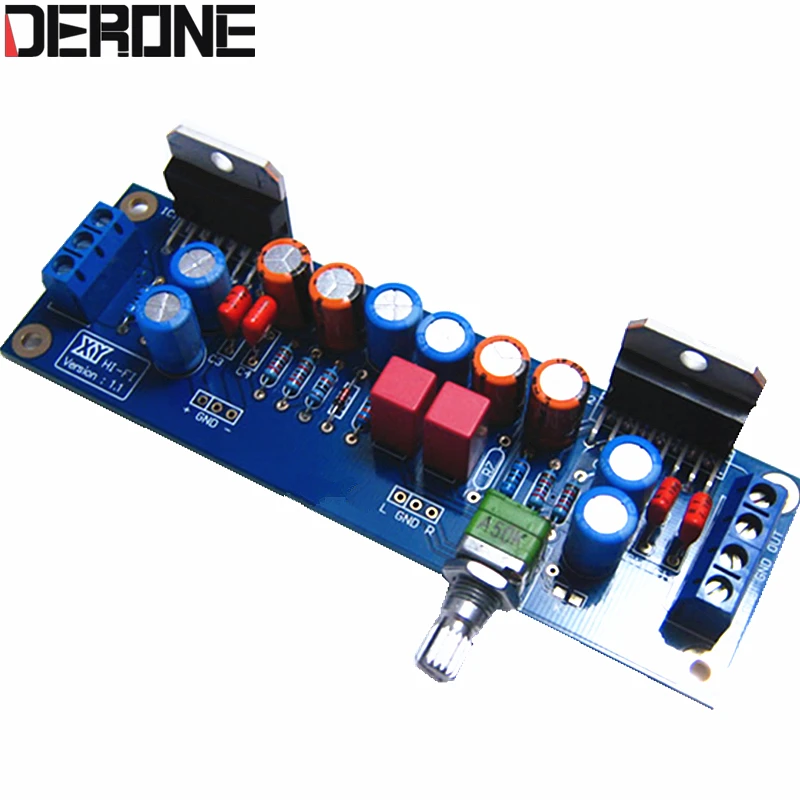

На рисунке ниже представлена готовая плата OCL для подключения, только для справки. Фактическая поставка-это пустая печатная плата и не содержит никаких компонентов.
