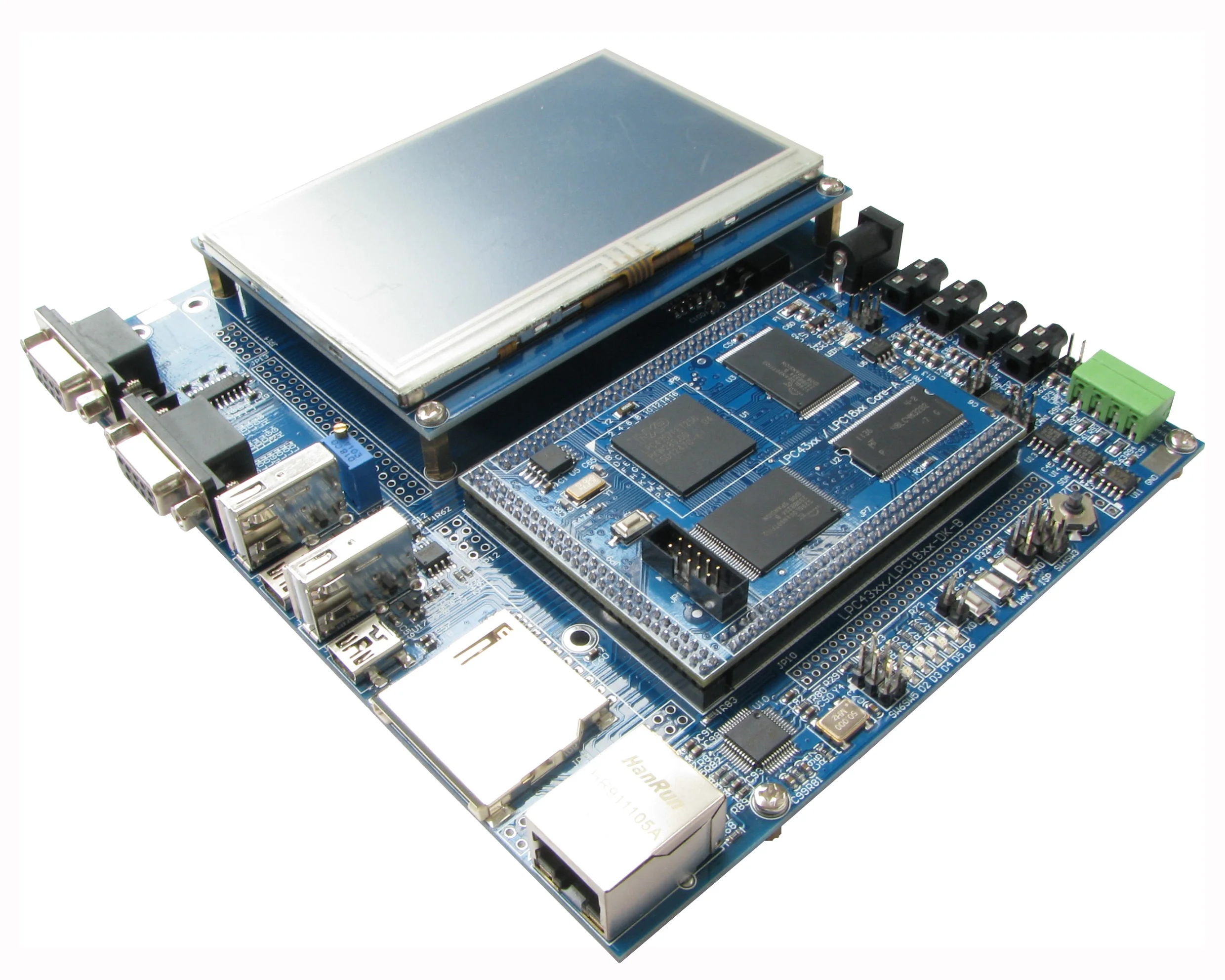

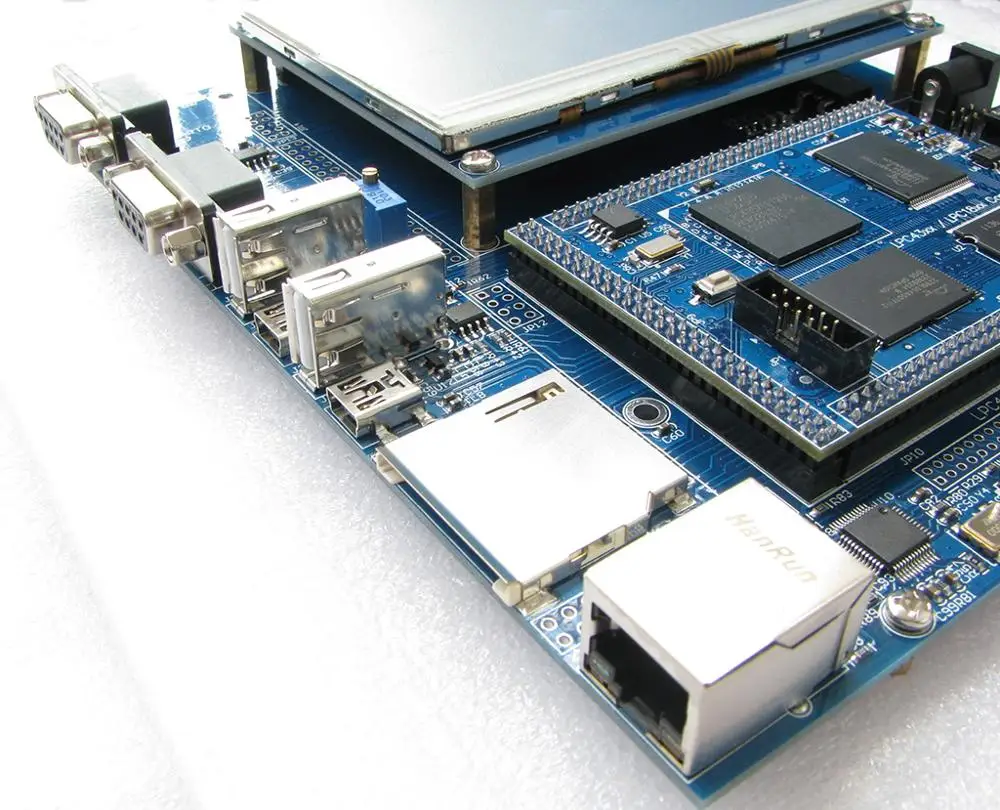

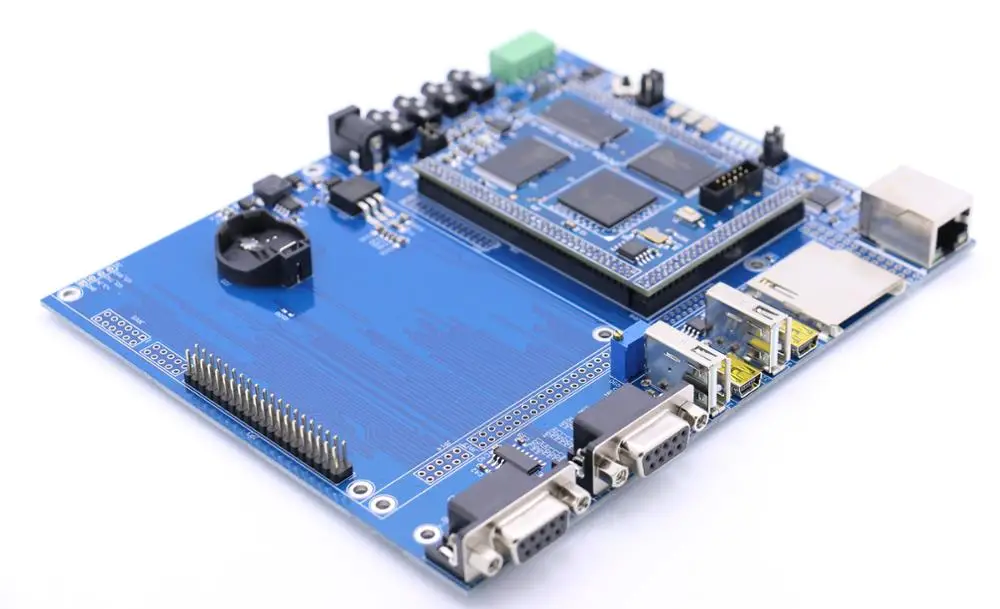

Плата разработки Ying Yu для LPC4357 высокоскоростная USB сеть ЖК дисплей 4 3 дюйма 204 МГц

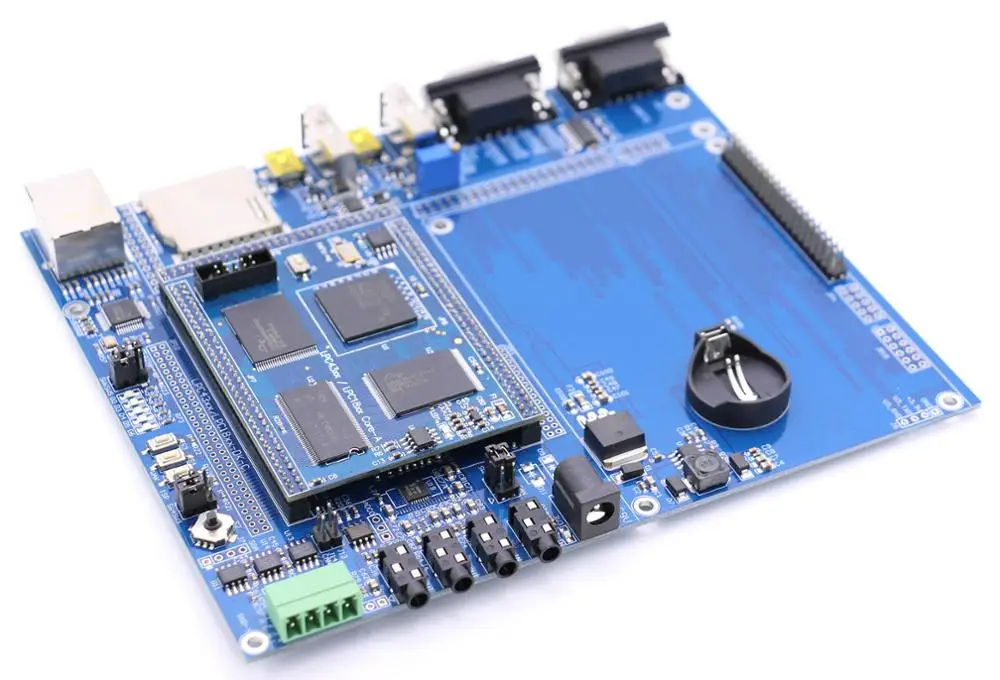

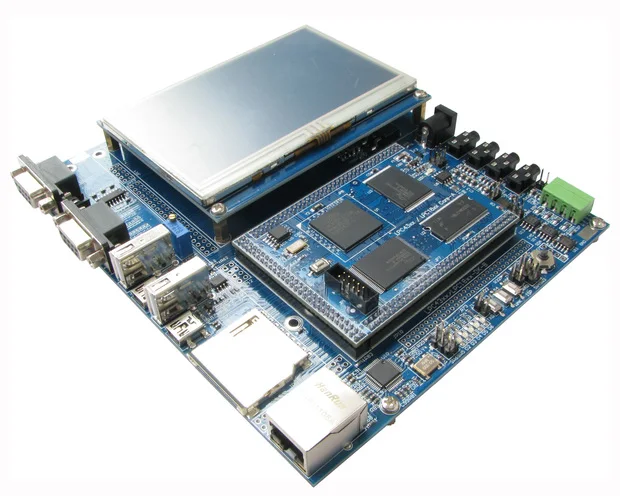

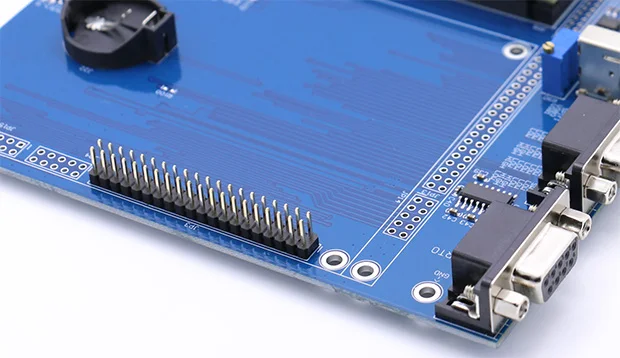

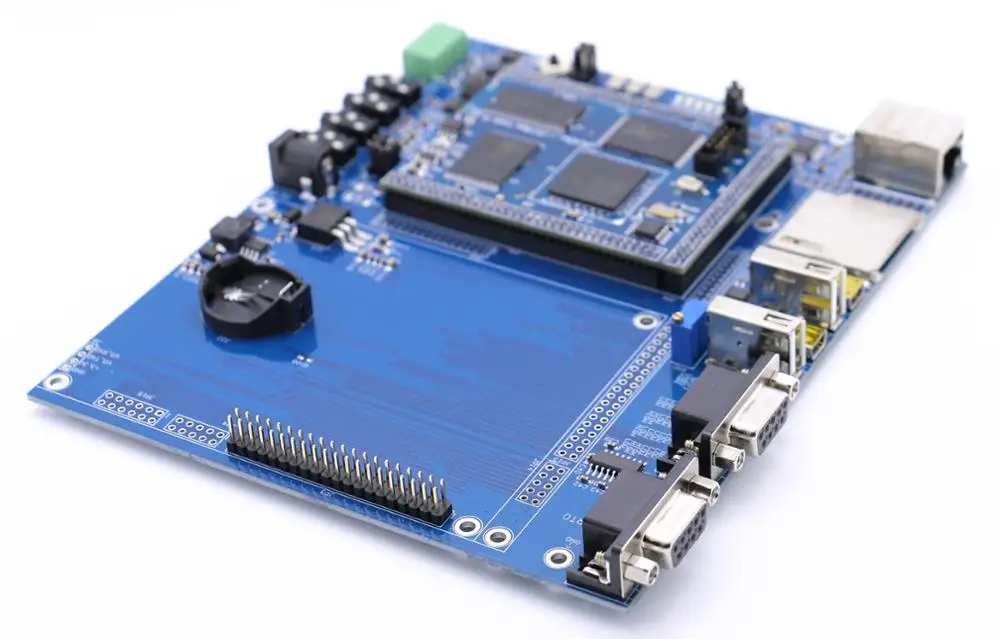

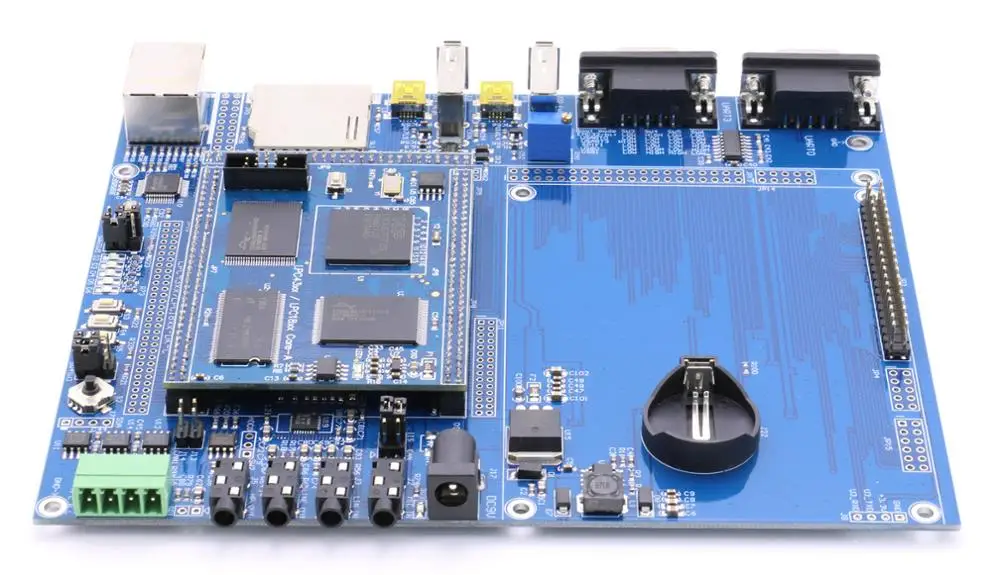

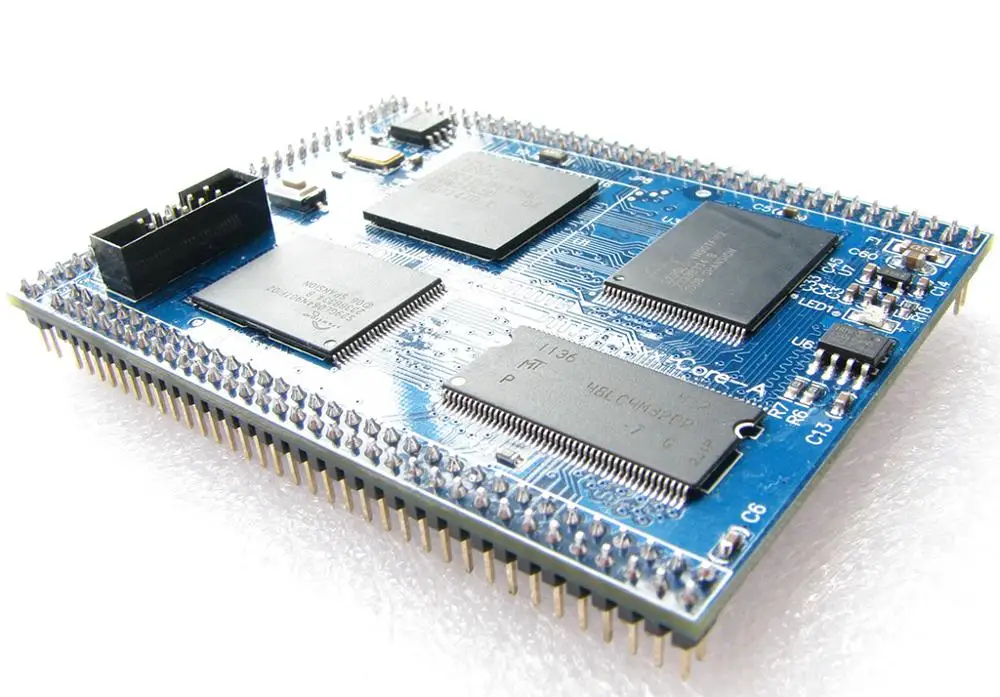

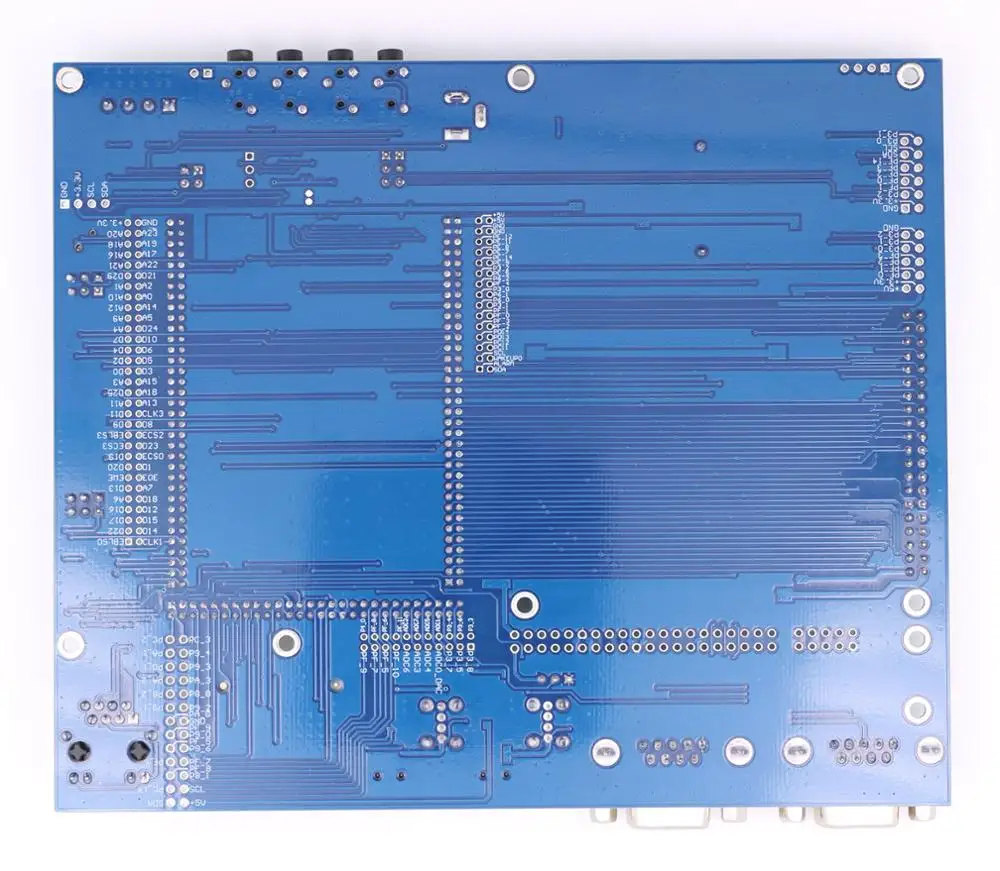

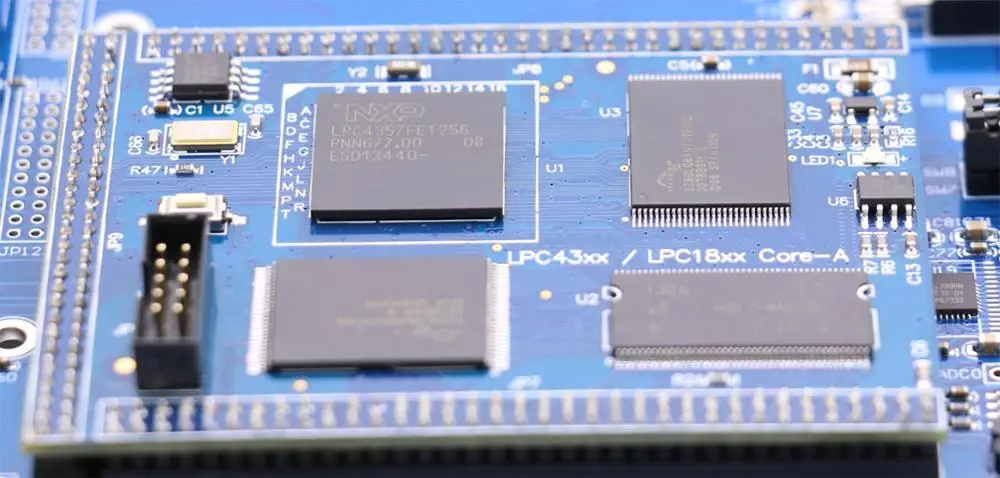

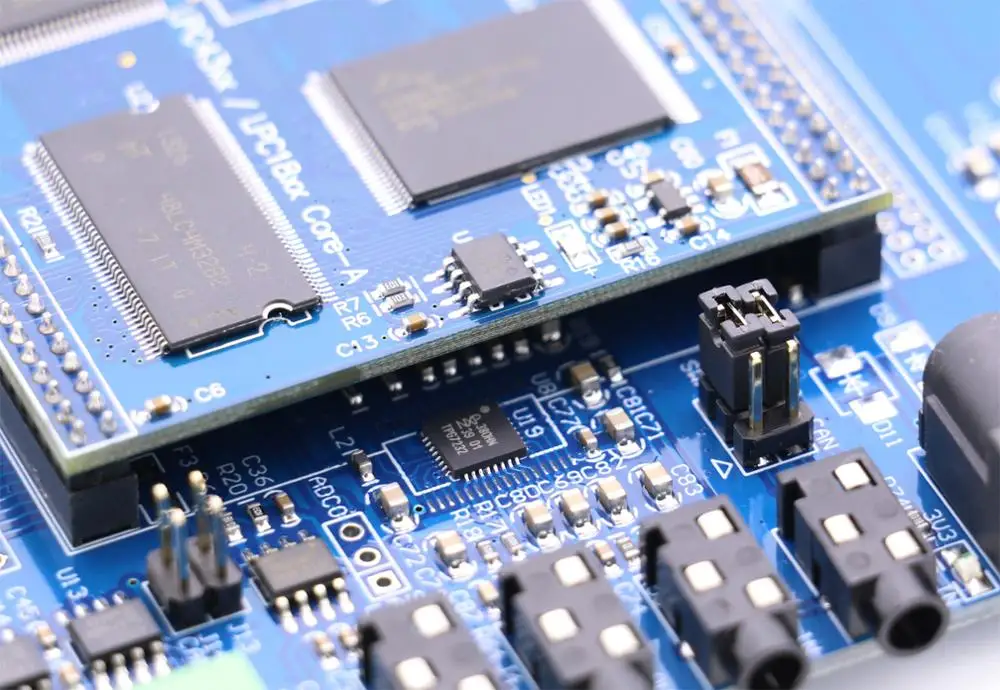

Основная плата фотографии (основной плате двойной ряд расстояние между иглами: 2,0 мм, с использованием тонких двойной ряд иглы, гарантия качества):

Подробная информация о местном периферийном устройстве:

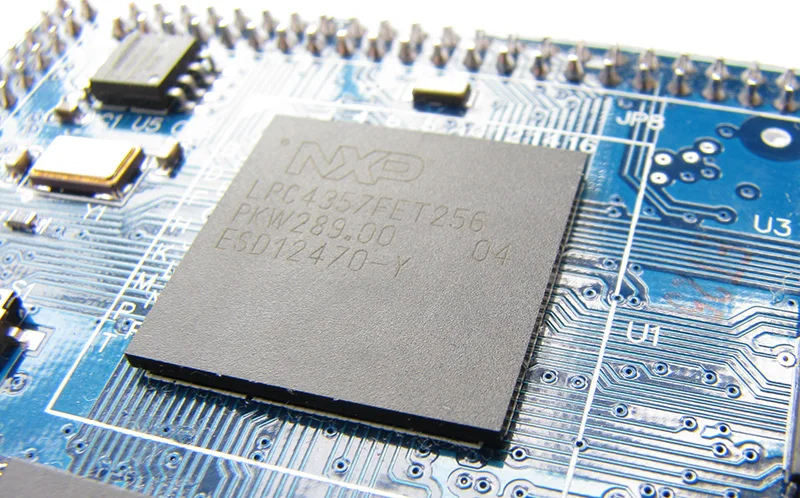

Процессор CPU: LPC4357

Операционная система:

RTX-V4.60;КилСобственная операционная система.

FreeRTOS-V7.3.0;Freertos.org

Micron C/OS-III--Исходный код;Micrium.com/

Файловая система:

RL-FlashFS -- V4.22;КилПоддержка файловой системы edFAT12FAT16ИFAT32Файловая система, которая может использоваться в файловой системе.SDКарта,Nand Flash,UПредложениеNand FlashПлохая функция управления блоком.FatFs -- R0.09a; Исходный код,Elm-chan.org/fsw/ff/00index_e.html

Стек сетевого протокола:

RL-TCPnet -- V4.60;КилСтек сетевого протокола.

Lwip-V1.4.0;Savannah.nongnu.org/projects/lwip/

Графическая Библиотека:

EmWin -- V5.16;Micron C/GUIНовая версия,Segger.com/emwin.html

EmWin -- V5.18;Micron C/GUIНовая версия,Segger.com/emwin.html

Плавание -- NXPГрафическая библиотека, исходный код.

USB:

RL-USB -- V4.60;КилАвтономныеUSBПоддержка стека протокола со стороны устройстваADC,ЦКЗ,HID,MSCКласс, поддержка главного контроллераHIDИMSCКласс.

LPC-USB -- NXPВ комплектеUSBСтек протокола с исходным кодом с помощью устройства предоставил мышь, клавиатуру, аудио и аудио.ЦКЗОсновной аспект управления обеспечивает клавиатуру, аудио и устройства большой емкости.И другие драйверы, исходный код.

Сеть:

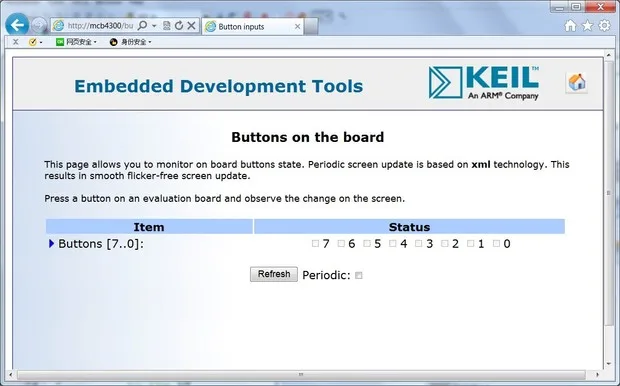

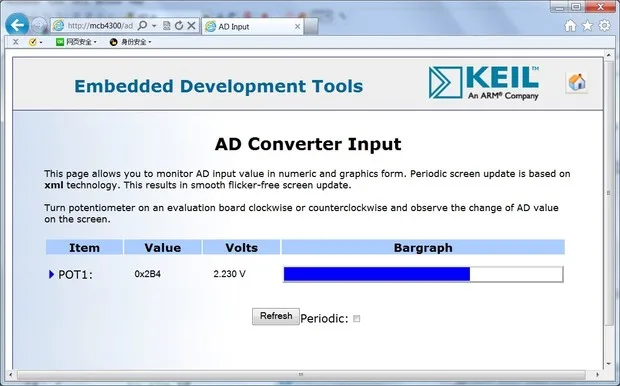

RL-TCPnet-Http-демо-Отображение программыВеб-сервер CGIФункция интерфейса может управлять макетной платой через веб-страницы.Светодиодный, Получить ключевое состояние, получитьADЗначение, отображение текста на ЖК-экране, Изменение пароля входа и т. д.

RL-TCPnet-загрузка Http-Демонстрация программы черезСетьПросмотр браузераSDНапишите информацию и загрузите файлы на карту.SDНа карте,SDТекстовый файл на карте может быть вСетьОткройте браузер.

RL-TCPnet-FTP-демо-Демонстрация программы черезFTPЗагрузка файлов в клиентское программное обеспечениеSDКарта и будетSDФайлы на карте загружаются на главный компьютер.

RL-TCPnet-SNMP-демо-ОдинSNMPПримеры демонстрации прокси. Показывает, как использовать простой протокол управления сетью для управления встроенной системой.

RL-TCPnet-SMTP-демоОдинSMTPПример клиента может регулярно передаваться в макетную плату, отправив электронную почту.ADЗначение.

RL-TCPnet-Telnet-демоПрограмма показывает, как создавать простую основу.IPИнтерфейс командной строкиTelnetКлиентское программное обеспечение для управления макетной платойСветодиодный, Получить ключевое состояние, получитьADЗначение, отображение текста на ЖК-экране, Изменение пароля входа и т. д.

RL-TCPnet-DNS-демо-Программа отображается до другого конца мирового Интернета.DNSОтправка сервераDNSЗапрос позволяет серверу быть разрешено с помощью имени сервера.IPФункция адресов.

RL-TCPnet-BSD-клиент --ОдинBSDПример клиента, вы можете подключить и отправить инструкции кBSDСервер.

RL-TCPnet-BSD-сервер --ОдинBSDПримеры серверов могут основываться наBSDИнструкции, отправленные клиентом для управленияСветодиодныйЯркость и исчезновение.

RL-TCPnet-LEDSwitch --ОдинUDP/TCPМожно использовать примеры серверов.UDP/TCPКлиентское программное обеспечение для управления макетной платойСветодиодныйИ получить значение ключа.

USB:

Устройство RL-USB-HID-ОдинUSBТерминал устройстваHIDПримеры могут использоваться для управления макетной платой с помощью программного обеспечения для ПК.СветодиодныйИ получить значение ключа. Программа поддерживает два режима: полную скорость и высокая скорость.

RL-USB-память --ОдинUSBТерминал устройстваMSDТип программы, плата разработки черезUSBПосле подключения провода к главному компьютеру появится съемный диск, а носитель хранилищаMCUВерхRAMПрограмма поддерживает два режима: полную скорость и высокая скорость.

RL-USB-MSD-SD --ОдинUSBТерминал устройстваMSDТип программы, плата разработки черезUSBПосле подключения провода к главному компьютеру появится съемный диск, а носитель хранилищаSDКарта, программа использует полную скорость и высокую скорость.USBИнтерфейс.

RL-USB-HID-Kbd --ОдинUSBГлавный контроллерHIDК программам класса можно подключитьUSBКлавиатура, программа на полной скорости.USBИнтерфейс.

RL-USB -MSD-узловойОдинUSBГлавный контроллерMSDПроцедуры класса, процедуры через последовательный порт для управленияUДиски могут быть отформатированы, отредактированы, скопированы, удалены, новые, просматривают информацию о корневой папке и другие действия, программа может использовать полную скорость и высокую скоростьUSBИнтерфейс.

LPC-USB-HID-Мышь-Устройство -- USBТерминал устройстваHIDПример классной мыши, разработка пяти кнопок навигации на плате для достижения верхней, нижней, левой и правой работы мыши.

LPC-USB-HID-Клавиатура-Устройство -- USBТерминал устройстваHIDПример клавиатуры класса, разработка пяти направленных кнопок на плате для имитации клавиатуры.A,B,C,D,EКлюч.

LPC-USB-CDC-Виртуал сериал-Устройство -- USBТерминал устройстваЦКЗПримеры разработки высокоскоростной доскаUSBИнтерфейс-это виртуальное последовательное устройство.

LPC-USB-Аудио-Вход-Устройство -- USBПример конечного аудиокласса устройства, макетная плата на высокой скоростиUSBИнтерфейс виртуальен в микрофонное устройство.

LPC-USB-MSD-устройство-USBТерминал устройства, программа класса хранения большой емкости, носитель можно настроить на внутренний.RAMИлиSDКарта, программа использует высокую скорость.USBИнтерфейс.

LPC-USB-HID-Клавиатура-Хост-USBГлавный контроллерHIDДоступны примеры классной клавиатуры.USBЗначение ключа клавиатуры отправляется через последовательный порт.

LPC-USB-MSD-хост-USBПример основного контроллера устройства хранения большой емкости для чтения файлов, новых файлов, просмотра папки файлов и других операций.

LPC-USB-CDC-устройство-Клавиатура-Хост --Полная скоростьUSBИнтерфейс для достижения функции виртуального последовательного порта, высокая скоростьUSBПодключение интерфейсаUSBКлавиатура.

GUI:

EmWin-шаблон --ИспользованиеЭмвин ГуиНапример, на ЖК-экране будет отображаться счетчик.

Эмвин-гиемо --Программа демонстрирует чертеж строки прогресса, bitmap, цветной строки, курсора, значка, списка, высокоскоростного чертежа, прозрачного диалогового окна, просмотра дерева и интерфейса автомобильного инструмента.

EMWIn-TOuch--Коснитесь ЖК-экрана и Отобразите Сенсорное положение на ЖК-экране.

Плавать на ощупь --Коснитесь ЖК-экрана, и мышь на ЖК-экране двигается вдоль.

Новое поступлениеLPCOpenКод был изменен в соответствии с различными аппаратами.

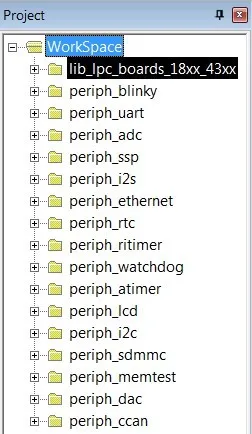

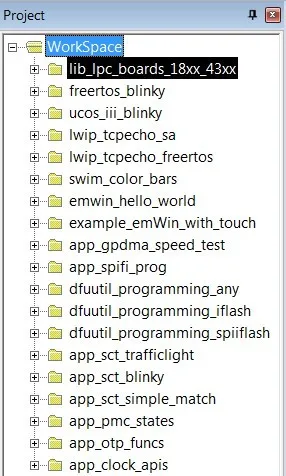

Примеры нижних драйверов и другие примеры разных устройств:

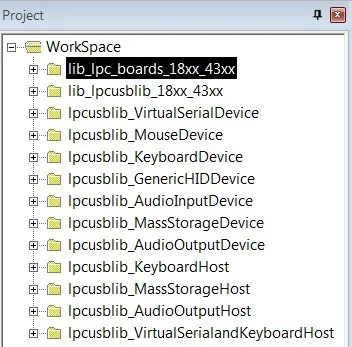

USBПримеры устройств и главных контроллеров:

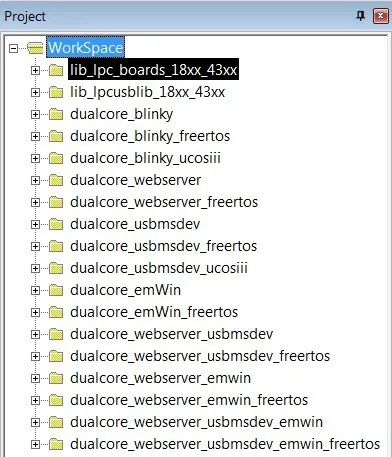

Примеры двухъядерных приложений:

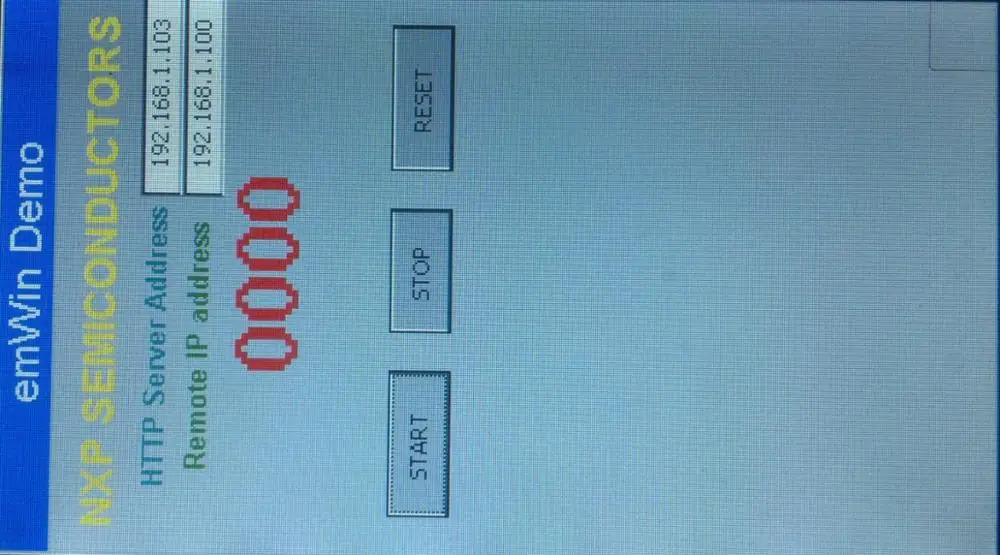

Binuclear,Эмвин,LwIPДемонстрация сенсорного экрана:

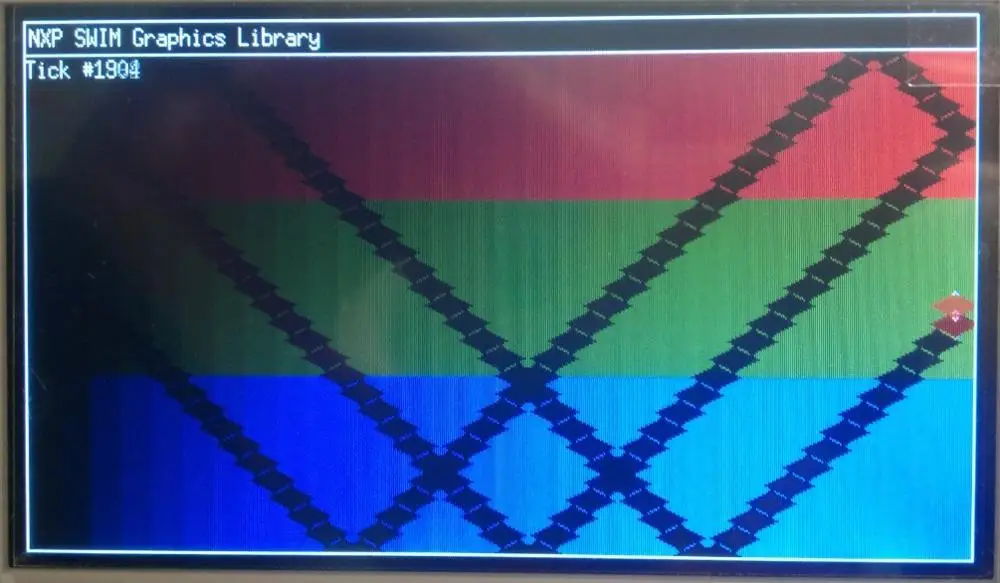

ПлаваниеДемонстрация графической библиотеки:

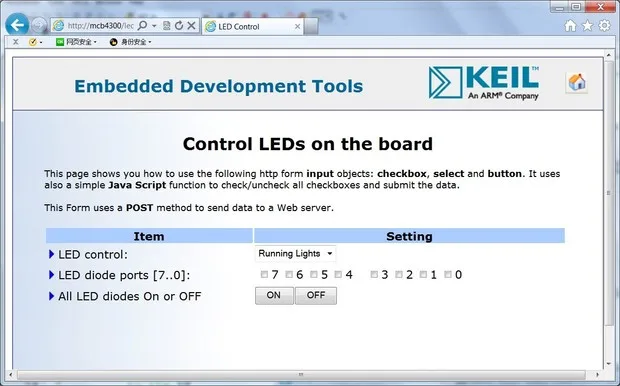

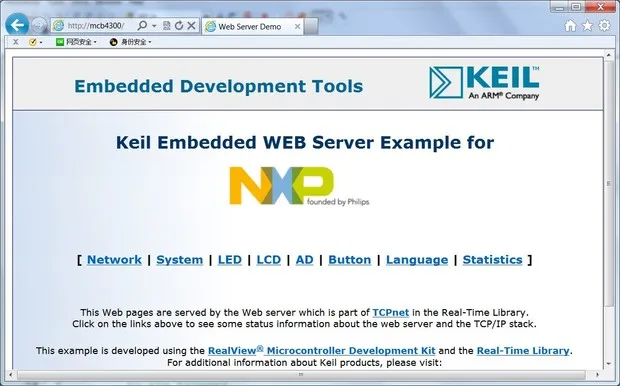

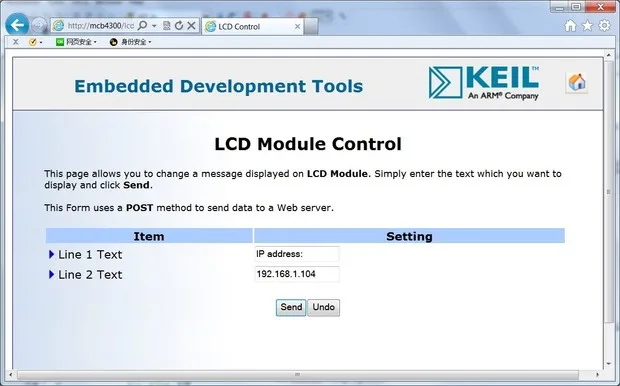

RL-TCPnet-Http-демо:

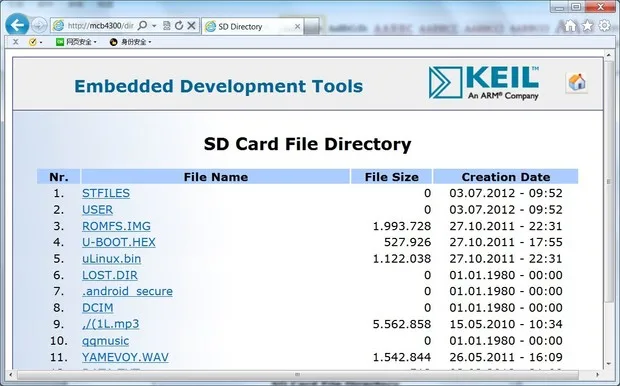

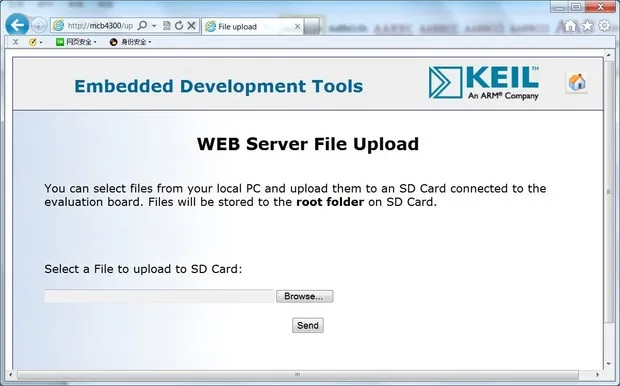

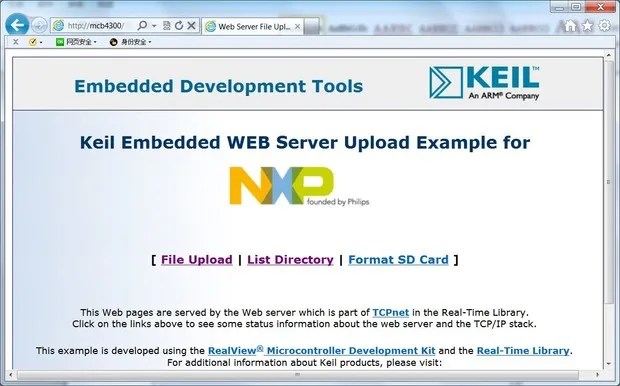

RL-TCPnet-Http-загрузка:

RL-TCPnet-SNMP-демо:

Устройство RL-USB-HID:

RL-USB-MSD-SD:

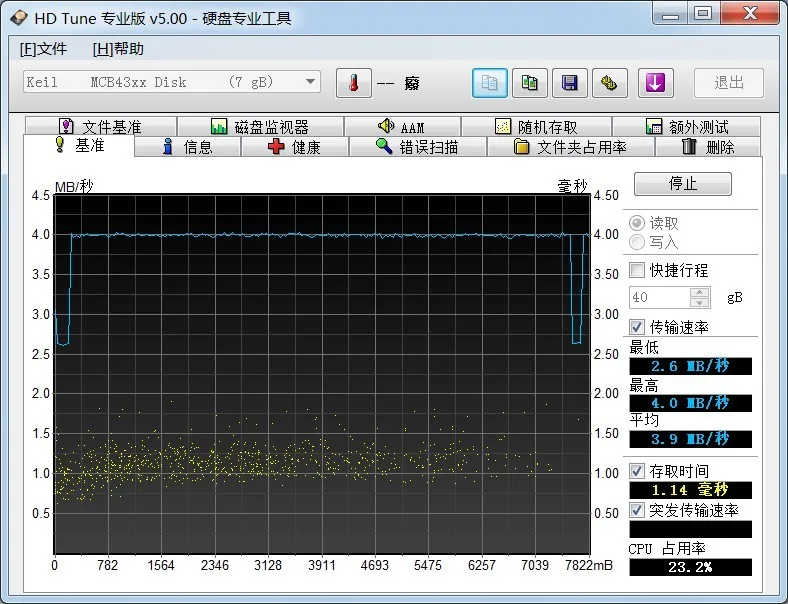

Высокая скоростьUSBЧтение8G Kingston Class 4sdКартаПроверка скорости:

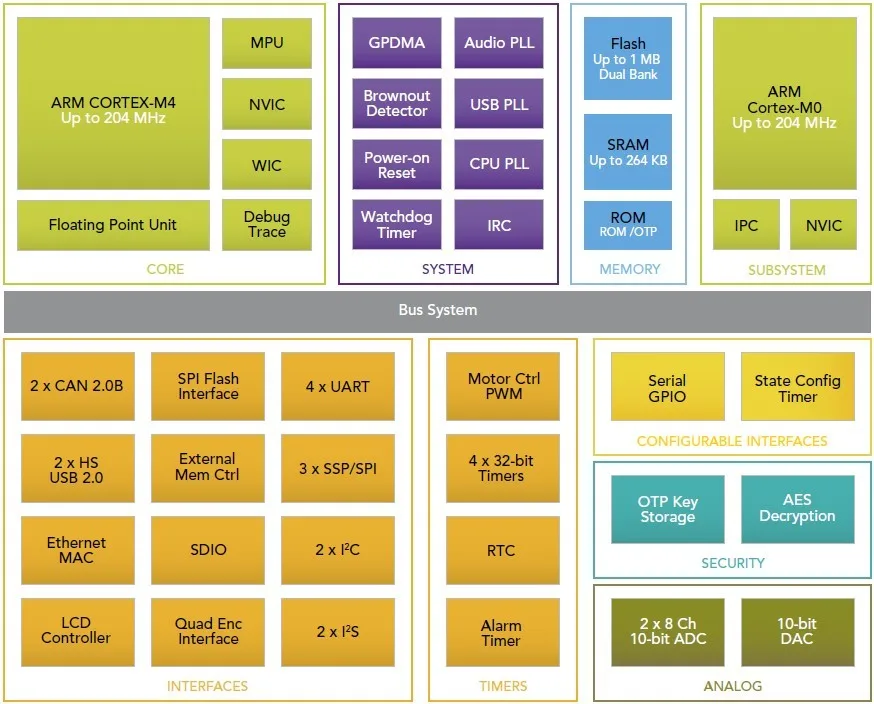

Cortex-M4 процессор

-Работает на частотах до 204 МГц

-Блок защиты памяти (MPU)

-Встроенный векторный контроллер прерывания (NVIC)

-Аппаратное обеспечение с плавающей точкой

-Немаскируемая Блокировка (NMI) inpu

-Отладка JTAG и последовательного провода (SWD), последовательный след

-Поддержка ETM и ETB

-Системный таймер

-Четыре уменьшенных режима питания: сон, глубокий сон, отключение питания, глубокое отключение питания

Cortex-M0 ядро процессора

-Возможность выгрузки основной рычаг Cortex-M4

-Работает на частотах до 204 МГц

-JTAG, последовательный Провод Отладки и встроенный NVIC

Встроенная память

-Флеш-память с двойным банком до 1024 КБ

-136 КБ SRAM для кода и использования данных

-16 Кб встроенной памяти EEPROM.

-64 КБ ROM содержит код загрузки, драйверы on-chip SW

-128 бит программируемая (OTP) Память разового использования

Блок часового поколения

-Кварцевый генератор (рабочий диапазон от 1 МГц до 25 МГц)

-12 МГц Внутренний RC osc.

-Сверхнизкая мощность RTC crystal osc.

-Встроенный чип PLL позволяет ЦПУ работать до максимальной скорости ЦПУ

Последовательные интерфейсы

-Вспышка Quad SPI IF (SPIFI)

-10/100T Ethernet MAC (RMII и MII IF)

-HS USB 2 хост/устройство/OTG IF

-Хост/устройство HS USB 2 IF

-4550 UARTs

-Контроллер 2 c _ CAN 2.0B с одним каналом

-2 контроллера SSP

-Контроллер SPI

-Быстрый режим Plus I2C-bus IF

-Стандартный I2C-bus в том случае, если

-2 I2S IFs

Цифровое периферийное оборудование

-Контроллер внешней памяти (EMC)

-Контроллер ЖК-дисплея

-SD/MMC карта IF

-8-канальный общего назначения DMA (GPDMA) контроллер

-До 164 контактов общего назначения ввода/вывода (GPIO)

-4 счетчика/таймера общего назначения

-Контроль двигателя PWM для трехфазного управления двигателем

-Квадратный кодировщик IF (QEI)

-Таймер повторной блокировки (таймер RI)

-Оконный таймер watchdog

-Часы в режиме реального времени с сверхнизким энергопотреблением (RTC)

-Таймер сигнализации

Аналоговые периферийные устройства

-10-bit DAC

-На возраст от 2 до 10 бит АЦП

Безопасность

-Двигатель AES программируется через встроенный API

-2 128-bit secure OTP запоминающих устройств (AES для хранения ключей, клиенты используют)

-Уникальный идентификатор устройства

128 Мбит SDRAM (32 бит)

128 Мбит или вспышка (2Распилен32 бит)

Вспышка 32 Мбит SPI

256Kbit IIC EEPROM

SDИнтерфейс карты памяти(SDIOРежим)

10Игла2,0 мм JTAGИнтерфейс

10/100 мИнтерфейс Ethernet

USB2.0 (Встроенная полная скоростьPHY)Интерфейс ведомого устройства

USB2.0 (Встроенная полная скоростьPHY)Интерфейс основного устройства

USB2.0 (Высокая скорость встроенныйPHY)Интерфейс ведомого устройства

USB2.0 (Высокая скорость встроенныйPHY)Интерфейс основного устройства

Два способаRS232Интерфейс

Два способаБанкаИнтерфейс

Входной интерфейс микрофона

Двухканальный интерфейс аудиовхода

Двухканальный интерфейс аудиовыхода

Двухканальный разъем для наушников

Интерфейс монодинамика

Пятипозиционная Кнопка навигации

Три функциональных кнопки

Пять контролируемыхСветодиодный

Держатель батарейного отсека с кнопкой.(Без батарей)

24-битный ЖК-дисплейИнтерфейс(Маркировка4,3ДюймыЖК-дисплейСенсорный экран)

Основная платаEMC_D0 -- EMC_D31ИEMC_A0 -- EMC_A23Извлечение шины данных

Основная пластинаJTAGПодавляющее большинство занятоI/OЭкстракция
