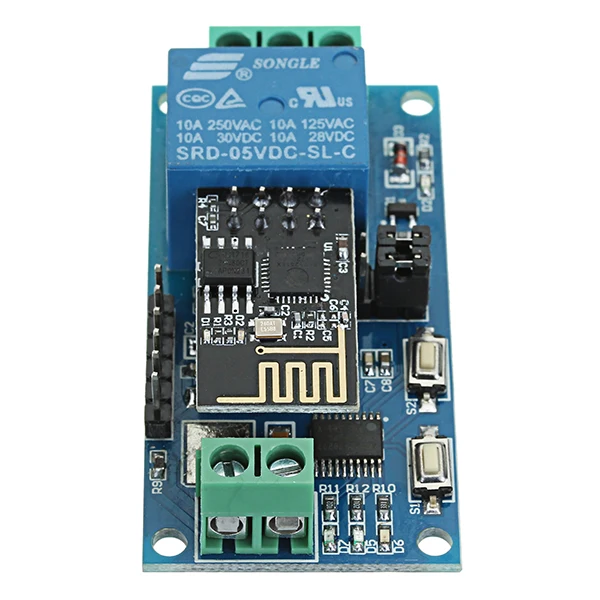

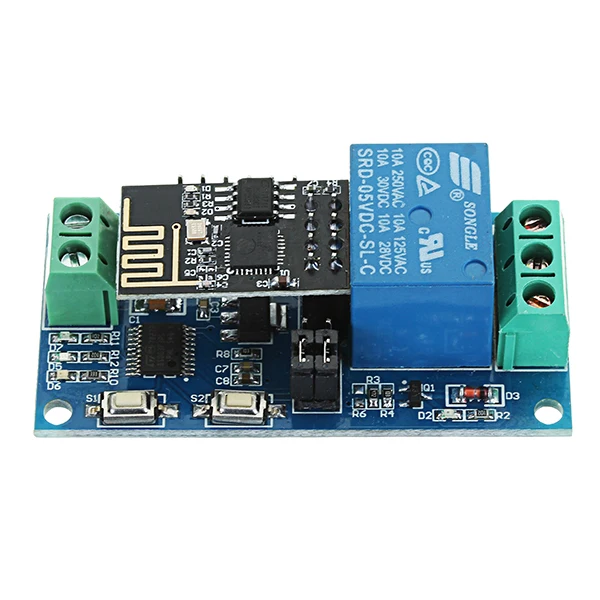

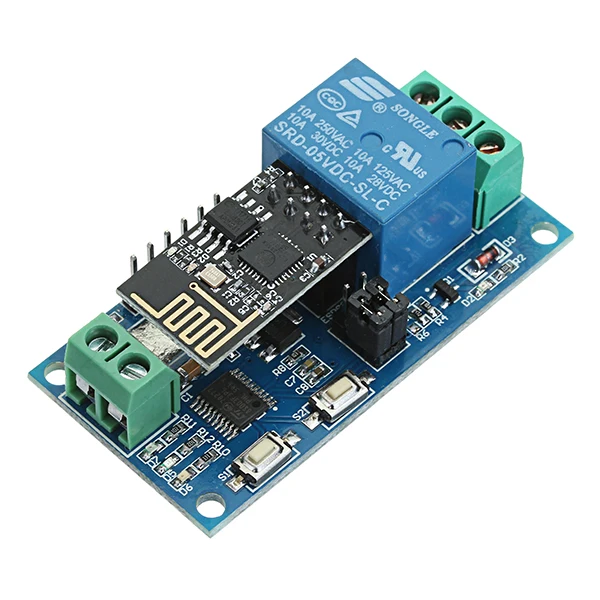

LEORY 1 шт. ESP8266 5 в WiFi релейный модуль вещи умный дом пульт дистанционного управления

Особенности:

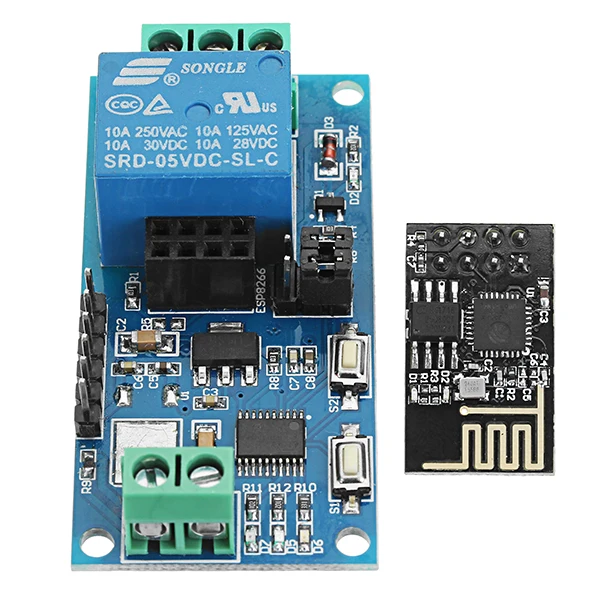

1. Встроенный высокопроизводительный микропроцессор STM8S103 и ESP-01 WIFI модуль
2. Модуль имеет 2 вида шаблонов работы:
Режим 1: телефон непосредственно установлен на модуле Wi-Fi
Режим 2: мобильные телефоны и WIFI модули также оснащены на маршрутизаторе
Дополнительные характеристики: также может использоваться в качестве usb-реле с отключенным ESP-01
3. Расстояние передачи:
(1) в открытом состоянии максимальное стабильное расстояние передачи, когда мобильный телефон установлен на модуле WIFI, составляет 100 м
(2) Когда модуль WIFI и мобильный телефон также оснащены маршрутизатором, расстояние передачи зависит от силы маршрутизатора
4. Технология Smartconfig в приложении «мобильный телефон» для завершения ESP-01 учетной записи модуля Wi-Fi и конфигурации пароля, настроенной учетной записи и пароля с памятью отключения питания
5. Бортовое реле 5 В, 10А/250В переменного тока 10А/30В постоянного тока, непрерывное натяжение 100000 раз, с защитой от выпотевания диодов, короткое время отклика.
6. Выбор встроенного режима и индикатор рабочего состояния в реальном времени
7. Защищены UART интерфейс отладки и STM8 интерфейс загрузки программы плавания
8. Размер платы: 57,4*29 мм
9. Ссылка на информацию: https://pan.baidu.com/s/1qYmMTu0

Посылка включает в себя:

1 x обновление 5V ESP8266 WiFi реле

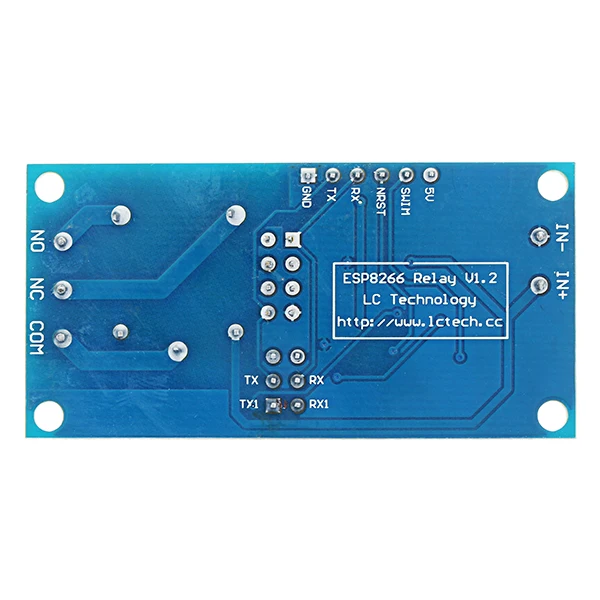

Вход питания IN +, IN-: 5 В
TX, RX: Серийный порт UART
5 В, GND, SWIN, NRST: STM8S порт для загрузки программы микроконтроллера
Светодиодный D2 (красный): релейный рабочий светильник, когда он горит.
Ключ S1: переключатель режима, режим по умолчанию 1
Ключ S2: восстановление заводских настроек
Светодиодный индикатор D7 (красный): режим 1
Светодиодный индикатор D5 (синий): режим 2
Светодиодный D6 (зеленый): рабочий индикатор состояния, описанный следующим образом:
(1) гаснет, когда маршрутизатор самостоятельно настраивается или теряет соединение;
(2) 0.5S время ожидания телефонного приложения для ESP-01 конфигурации модуля WIFI аккаунта и пароля;
(3) 2S медленно мигает, когда Конфигурация завершена, ожидая установить TCP соединение с телефоном;
(4) всегда от имени успешного создания мобильных телефонов и TCP; Подключение
2 колпачка перемычки: вставьте оба конца колпачка перемычки (RX connect RX1, TX connect TX1) во время нормального использования. Для отладки модуля ESP-01 с помощью модуля последовательного порта USB-To-TTL подключите его к верхней части (или может иметь помехи)
COM: открытый конец
НЕТ: обычно открывается, реле перед тем, как открыть, тянуть и COM коротко
NC: обычно закрытый конец, реле коротко замыкается до COM, прежде чем тянуть и болтается после pull-in
Инструкции управления реле (Шестигранная форма): Включите реле: A0 01 01 A2
Закройте реле: A0 01 00 A1
