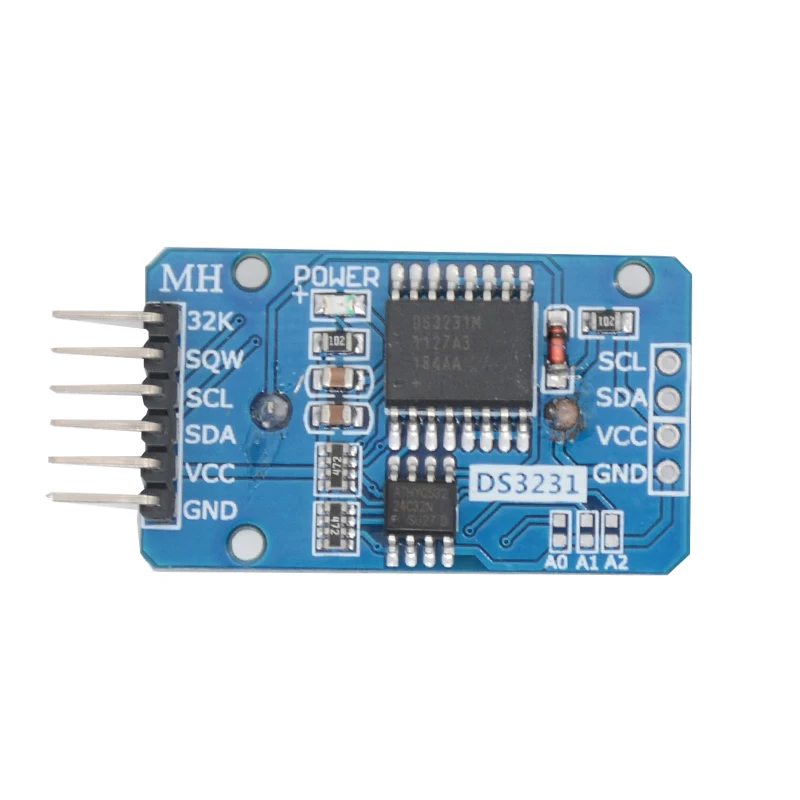

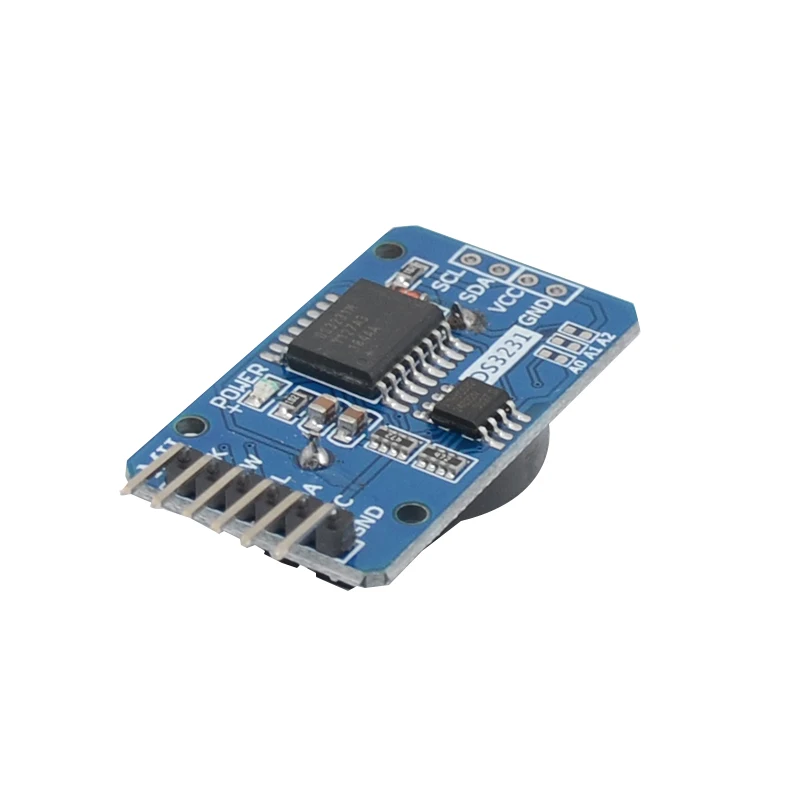

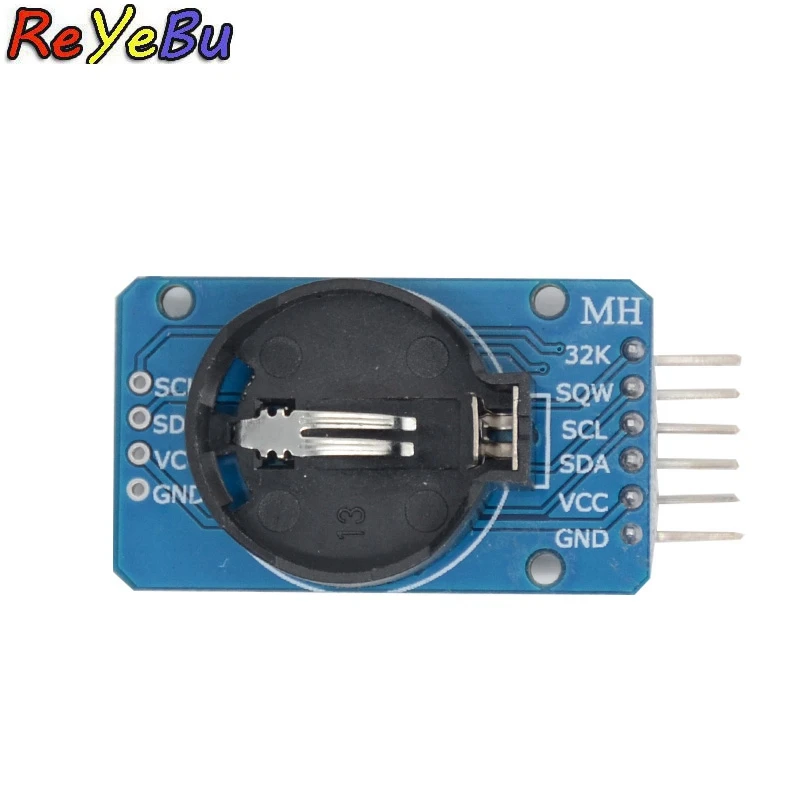

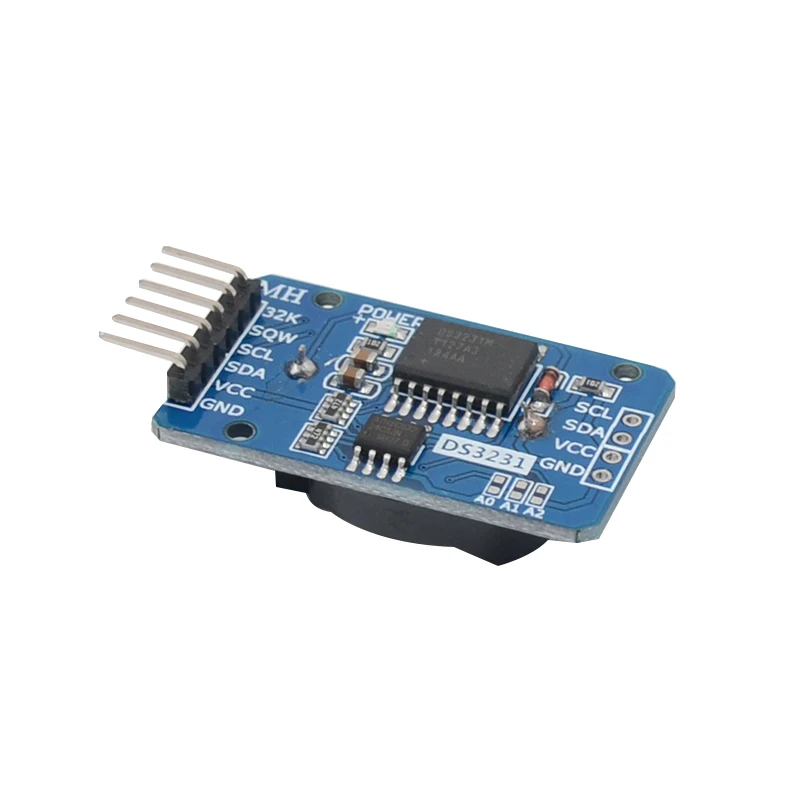

1Pce DS3231 AT24C32 IIC точные часы RTC в реальном времени для модуля памяти

DS3231-это недорогие, чрезвычайно точные часы I2C в режиме реального времени (RTC), со встроенным кристаллическим осциллятором с температурной оплатой (TCXO) и кристаллом. Устройство оснащено входом аккумулятора, отсоедините основной источник питания и поддерживает точное время работы. Интегрированный осциллятор улучшить длительную точность прибора и снижает количество компонентов также у нас налажена производственная линия. В DS3231 доступен в коммерческих и промышленных температурных режимов, с помощью 16-контактный диагностический 300mil так посылка.
RTC поддерживает секунды, минуты, часы, день, дату, месяц и информацию о годе. Менее 31 дня месяца, конечная дата будет автоматически изменена, включая корректировки для високосного года. Часы работают как в течение 24 часов, так и в режиме ожидания/AM / PM, указывая формат на 12 часов. Обеспечивает два настраиваемых будильника, и календарь может быть настроен на квадратный волновой выход. Адрес и данные последовательно передаются через двунаправленный автобус I2C.
Точная точка отсчета напряжения и схема компаратора, компенсирующая температуру, контролирует состояние VCC для обнаружения сбоя питания, обеспечивает выход сброса и при необходимости автоматически переключается на резервный источник питания. Кроме того, RST pin контролируется как генерирующий сброс μP вручную.
Экономия времени и высокая точность сложения, DS3231 также имеет некоторые другие функции, которые расширяют хост системы дополнительных функций и ряд вариантов. Устройство интегрирует очень точный цифровой датчик температуры, через интерфейс I2C * для доступа к нему (как и в то же время). Эта точность датчика температуры составляет ± 3 ° C. Цепь управления блоком питания On-chip может автоматически обнаруживать и управлять основной и резервной мощностью (т. Е., батареей низкого напряжения), чтобы переключаться между блоком питания. Если основной сбой питания, устройство может продолжать предоставлять точное время и температуру, производительность не влияет. В тех случаях, когда основная мощность повторно или значение напряжения возвращается в пределах допустимого диапазона, на кристалле Функция сброса данных может использоваться для перезапуска микропроцессор системы.

Модуль параметры:
1 Размер: 38 мм (длина) * 22 мм (Ш) * 14 мм (высота)
2 Вес: 8 г
3 Рабочее напряжение: 3,3-5 .5 V
4 чипа часов: Высокоточный чип DS3231
Точность 5 часов: диапазон 0-40 °, точность 2ppm, погрешность была около 1 минуты
6 календарных будильников с двумя
Программируемый квадратный волновой выход, 7
8. Генератор часов в реальном времени, секунды, минуты, часы, день, дата, месяц и год и обеспечивает действительную компенсацию до 2100 года скачка
Датчик температуры с 9 чипами, с точностью ± 3 °
10 чипов памяти: AT24C32 (емкость 32K)
11. Интерфейс шины IIC, максимальная скорость передачи 400 кГц (рабочее напряжение 5 В)
12 может быть каскадным с помощью другого IIC устройства, 24C32 адреса могут быть короткими A0/A1/A2 изменить адрес по умолчанию 0x57

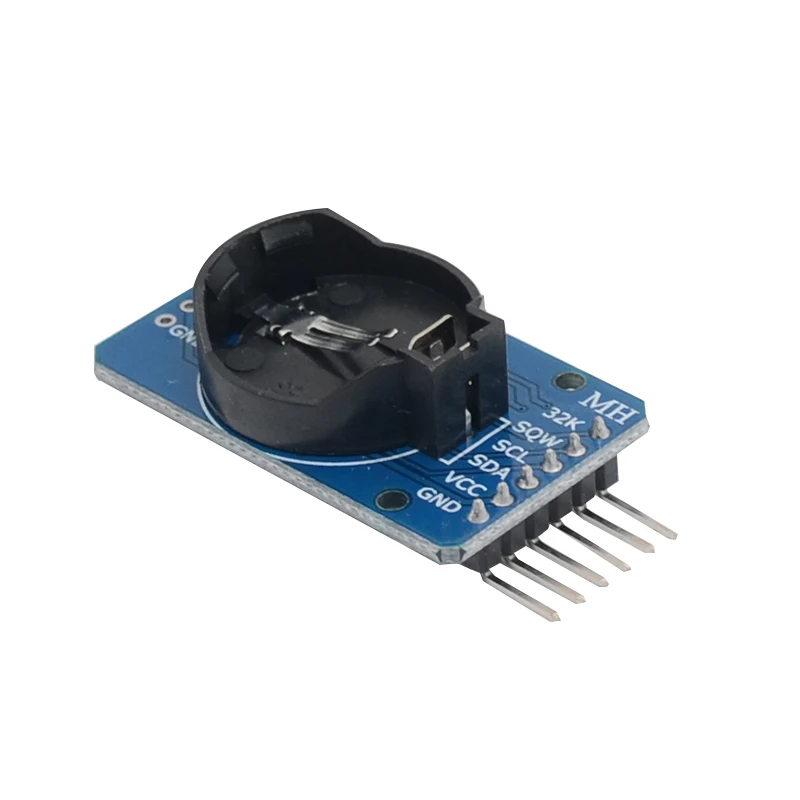

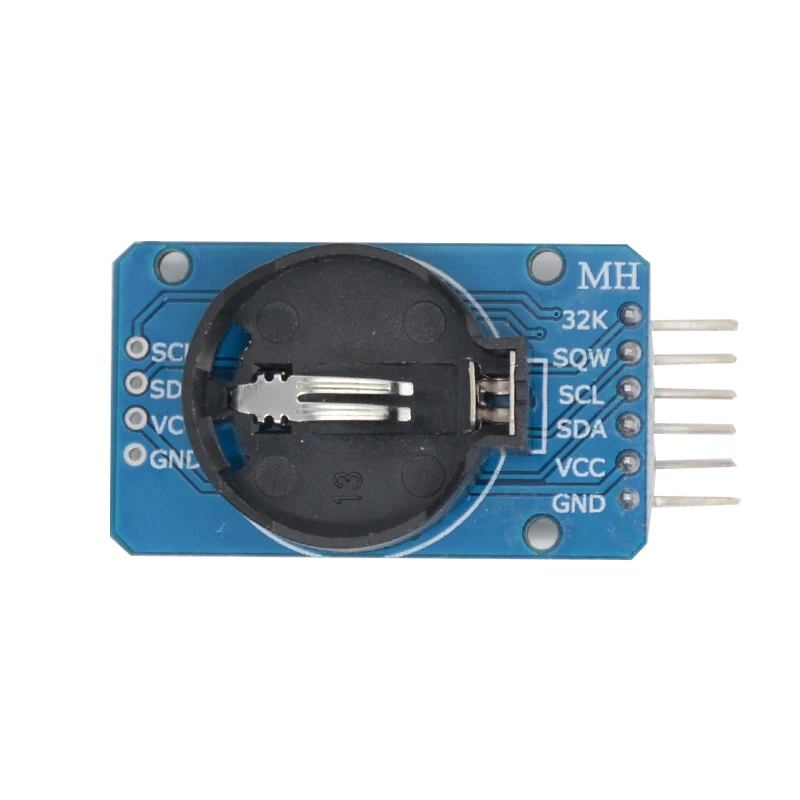

13. С перезаряжаемой батареей LIR2032, чтобы гарантировать, что система после отключения питания, часы движутся нормально
14 Упаковка: одиночная Антистатическая упаковка
Инструкции по проводке (например, для Arduino uno r3):
SCL & rarr; A5
SDA & rarr; A4
VCC & rarr; 5 В
GND & rarr; GND

Отгрузочная ведомость:

1. Модуль a DS3231 (протестированная хорошая Антистатическая упаковка)

Обратите внимание: не inclue батарея, для этого понадобится только 0,01 долларов, это не Сафти для доставку службой воздушная почта. Надеюсь на ваше понимание
(2) электронные данные файлов (включая процедуры тестирования для Arduino, схемы формата PDF, лист данных
