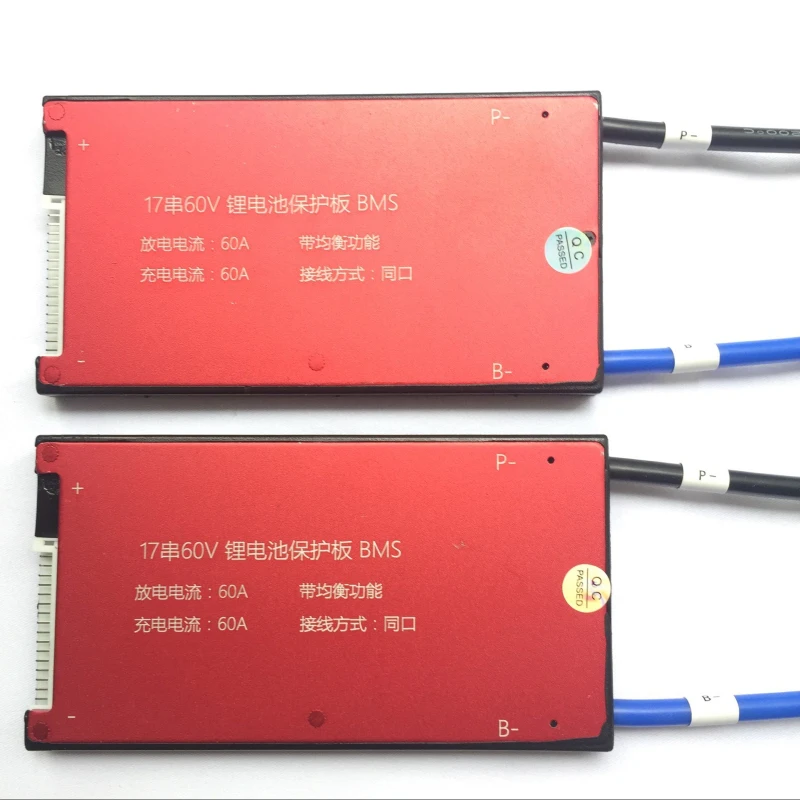

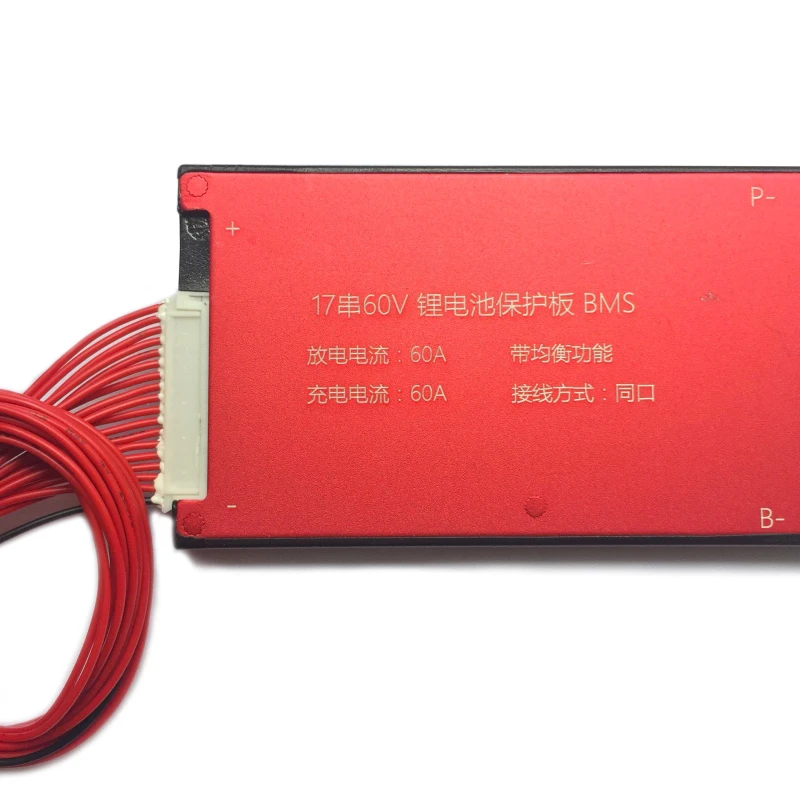

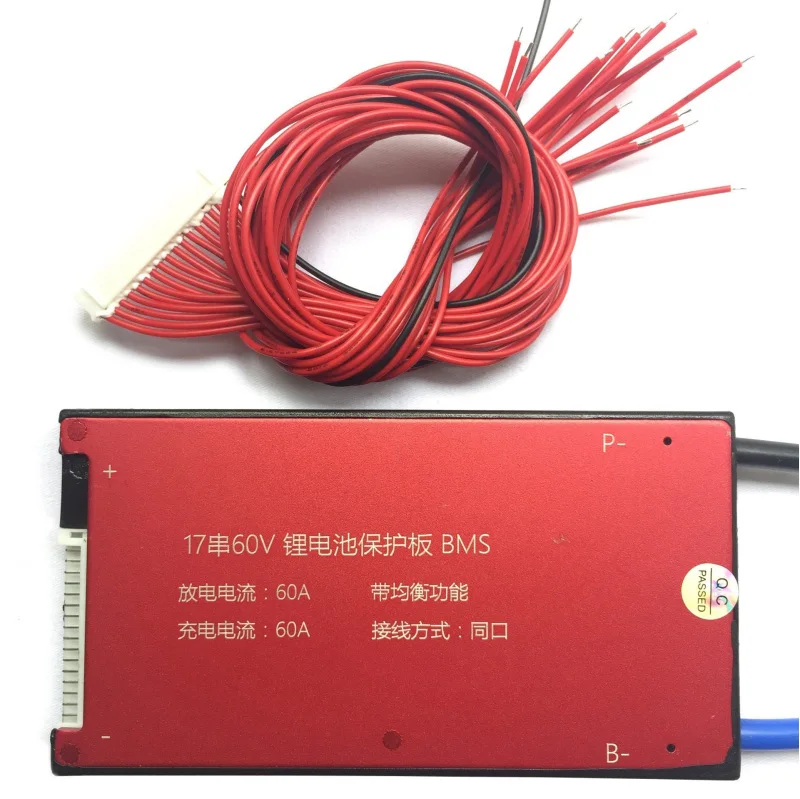

17S 60V 30A 40A 50A 60A BMS система управления батареей PCM PCB для 18650 литиевых батарей с

1. Обзор

17 S 60В 30A 40A 50A 60AИспользуется для серии 17 60ВЛитиевыйАккумулятор.

Мы можем спроектировать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, Li-polymer и т. д.

Основные функции: защита от перезарядки, защита от разрядки, защита от перегрузки по току, защита от короткого замыкания, защита от температуры и т. д.

2. Преимущество

●Используйте высококачественную (А-уровень) защитную интегральную схему IC, из решения Японии.
●Сильная способность к нагрузке, постоянная разрядка тока, высокая стойкость к напряжению, низкая внутренняя
Сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.
●Сам IC имеет функцию балансировки мощности. Схема проста и надежна.
●Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен из-за заряда или разрядки.
Функция защиты от перегрузки по току и короткого замыкания очень надежная.
Долгое время короткого замыкания нагрузки не повлияет на PCB и батареи.
Защита от температуры во время зарядки и разрядки.
●Экстремальное низкое энергопотребление. Потребление всего устройства составляет менее 50uA.

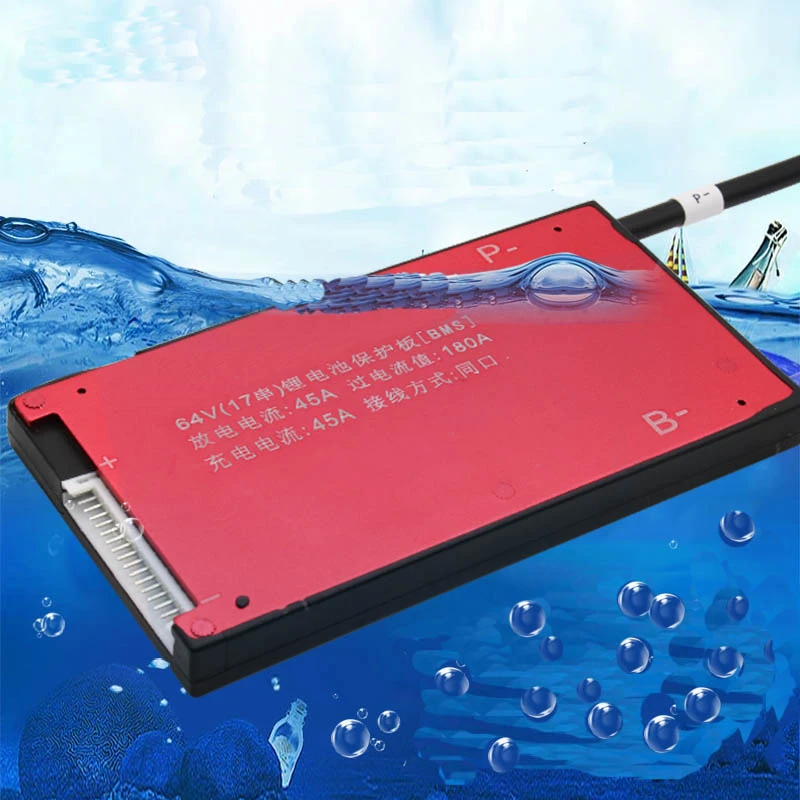

●PCB использование высокой анти-коррозии, Высокая водонепроницаемость, высокое сопротивление ОУР Формальное покрытие

Предупреждение:

1) строго следуйте инструкциям по подключению, как показано на диаграмме.

2) Проверьте правильность подключения. Подключите его к аккумулятору «+»-

3) Мы не несем ответственности за дефекты, вызванные неправильным подключением.

Часто задаваемые вопросы

1. Какой общий порт и отдельный порт? В чем разница?

Мы берем 13S48V16A BMS в качестве примера, общий порт 16A означает, что ваш катод заряда и катод разряда соединены в том же конце точки (наш P-), катод заряда и катод разряда используются в общем соединении
Порт, поэтому ток заряда и ток разряда одинаковые 16А. В то время как отдельный порт отдельно соединен с катодом зарядки (C-) и катодом разряда (P-), поэтому ток заряда и ток разряда отличаются, ток разряда 16A, ток заряда 8A.

2. Какова функция баланса?

Принцип работы и функции являются следующими, когда ваше напряжение в одной ячейке до напряжения тревоги (li-ion до 4,18 в, срок службы Po4 до (3,6 В), затем баланс клеток начинает работать, сопротивление баланса начинает разрядку с 35 мА (когда баланс разрядки начинает работать, BMS начнет немного нагреваться, Что является нормальным отражением), ячейка находится в состоянии зарядки и разрядки, а другие, которые не доходят до напряжения тревоги (li-ion 4,18 V, Life Po43.6V), находятся только в состоянии зарядки, без разрядки, когда быстрое напряжение в ячейке достигает напряжения тревоги (li-ion 4,25 V, срок службы Po43.75V) BMS начинает защиту питания, все другие ячейкиВсе в остановке зарядки, этот процесс позволит Вашей зарядке аккумулятора в балансовом токе, и ваше напряжение батареи находится в состоянии баланса, но когда разница в напряжении ячейки находится в большом диапазоне, тогда баланс не может работатьХорошо.

3. Связь между емкостью аккумулятора и током BMS?

Нет прямой связи между емкостью аккумулятора и током BMS, большая емкость не означает большой аккумулятор, но полагайтесь на постоянный ток, то есть, если ваш двигатель мощный, вы должны выбрать высокий ток BMS, это не зависит от емкости аккумулятора.

4. Какой тип зарядного устройства я должен выбрать?

Литиевая батарея должна выбрать конкретное зарядное устройство, не использовать зарядное устройство для свинцово-кислотных аккумуляторов, для свинцово-кислотных зарядных устройств может быть MOS с защитой от поломки высокого давления, которая не защитит BMS от перезарядки. срок службы аккумулятора Po4 напряжение зарядного устройства = шнур аккумулятора No. x3.6V, в то время как литий-ионный аккумулятор зарядное устройство напряжение = шнур батареи нет. x4.2V.

5. Какие текущие BMS я должен выбрать?

Возьмите 10S36V в качестве примера: какой ток BMS вы выбираете, полагается на мощность вашего электровелосипеда и ограничение тока контроллера. Например, выберите 16A для ниже 350 Вт, 25A для below500W, 35A для ниже 800 Вт, 60A для ниже 1000 Вт, более 1200 Вт свяжитесь с нашим специалистом по обслуживанию для предложений, один в целом, постоянный ток должен быть выше, чем ограничение тока в контроллере.

6. Повреждены ли мои BMS?

Если вы хотите определить, поврежден ли BMS, пожалуйста, выполните следующие действия, чтобы проверить, совпадает ли Напряжение каждой ячейки с вольтметром? Если разница в напряжении ячейки составляет более 1,0 В, отображается ошибка, что она не может работать далеко, нет источника питания на

Диапазон запуска, короткое время зарядки, все эти проблемы почти вызваны ячейками батареи, если BMS поврежден отображается как без зарядки, без разрядки, без разрядки, в то время как батарея имеет напряжение.
