Считыватель rfid карт 125 кГц для контроля доступа с дополнительным интерфейсом wiegand

Считыватель rfid карты контроля доступа 125 кГц с wiegand 26/34/ rs232/ rs485 опциональный интерфейс

Существует два типа, один по умолчанию8 бит адрес должен работать с rs485 контроллер, другая-как rs232, может быть загружать данные автоматически. Если вы хотите другой rs232, пожалуйста, сообщите saller после того, как вы сделаете заказ, спасибо. Если нет, он будет отправлен по умолчанию.

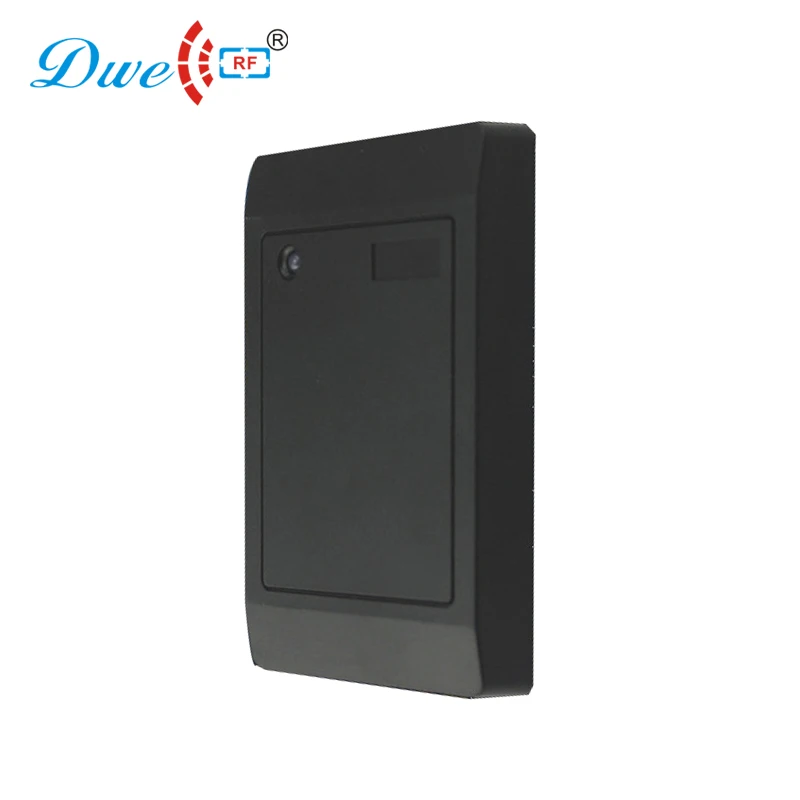

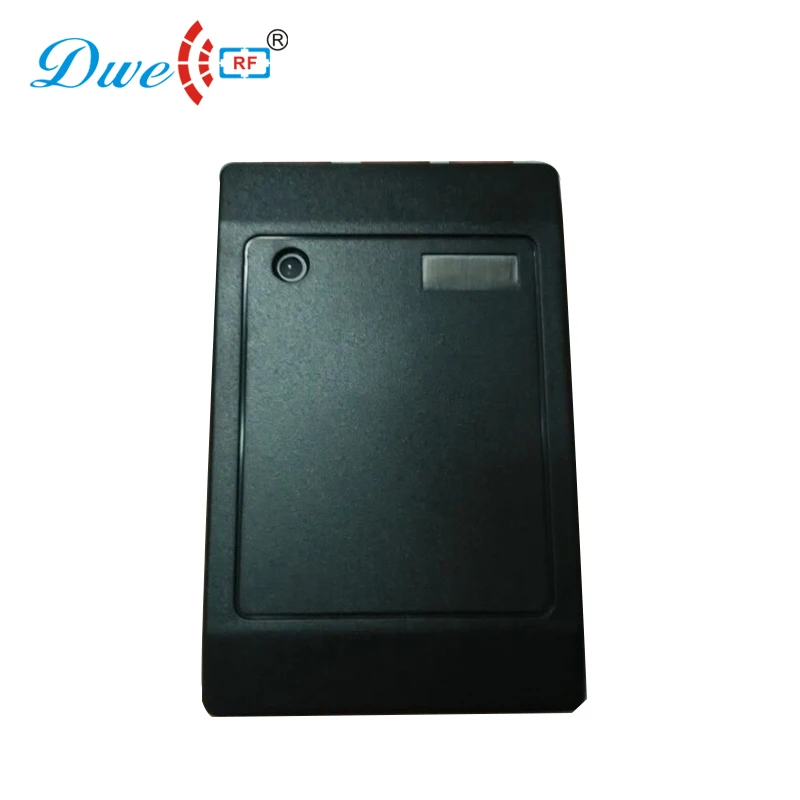

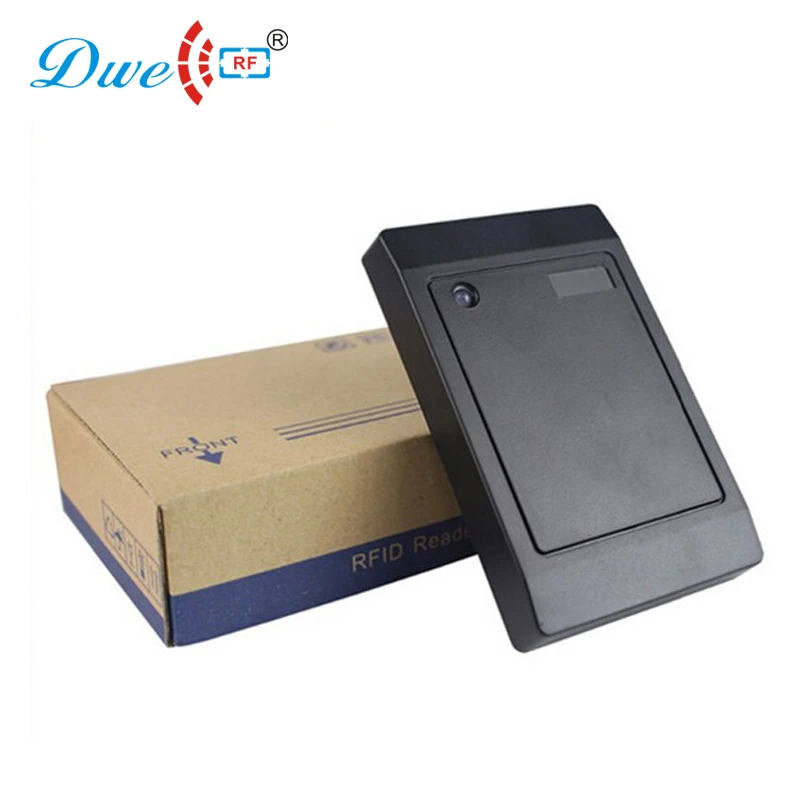

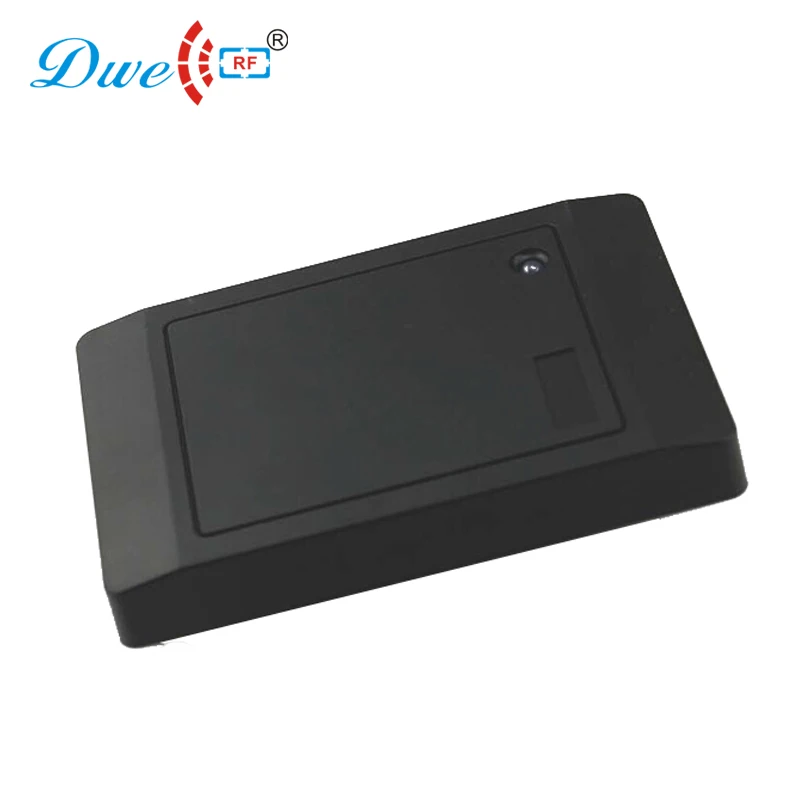

Тип товара: черный кард-ридер 125 кГц

Частота: 125 кГц

Рабочий Выходной интерфейс: wiegand 26/34, RS232, RS485

Размер: 73x114x16 мм

Рабочее напряжение: от 9 до 16 в стандарт 12 В

Цвет: черный

Диапазон чтения: от 2 до 10 см

Меньше, чем 0,2 секунда ответ Скорость

Менее 0,5 секунд датчик приближения времени расстояний от

Встроенная антенна

Встроенный светодиодный (двойной цветной светодиодный)

Встроенный громкоговоритель (зуммер)

Расстояние связи 100 метров

Передача данных в реальном времени

Используйте отвертку + type для ослабления винта между панелью и материнской платой. А затем вставьте материнскую плату в боковую стену с помощью пластиковой вилки и винтов.

Примечание: Что касается устройства считывания 125 кГц RS485, есть два типа опционально.

Проводное соединение

Красный: DC 9V-16V

Черный: GND

Синий: D1

Белый: D0

Коричневый: звуковой сигнал

Зеленый: светодиодный

Желтый: будильник

Уведомление

1. Подтвердите электрическое напряжение (DC12V) и дифференцируйте положительный анод и катод источника питания

2. Когда используется внешняя мощность, убедитесь, что вы делитесь мощностью с контроллером или используете тот же GND

3. В том случае, если расстояние между кард-ридер и контроллер составляет более 50 м, пожалуйста, используйте Мощность линия, по крайней мере, 1,5 квадратных см (диаметр), или с помощью нескольких параллельных сетевого провода
