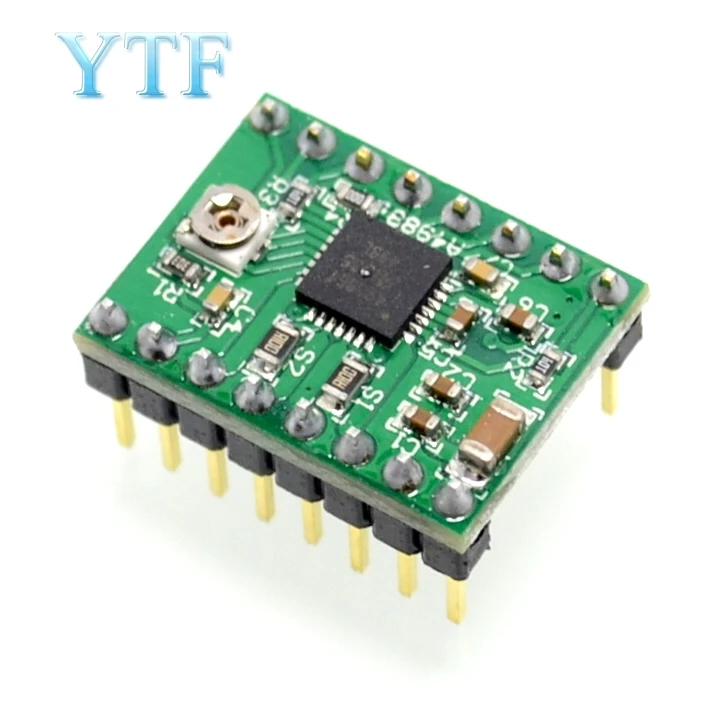

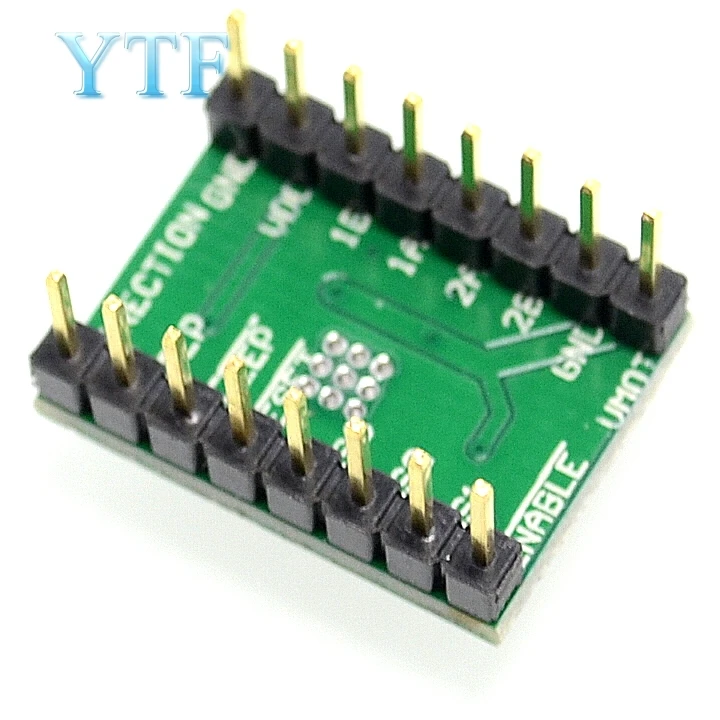

50 шт Драйвер шагового A4988 двигателя + теплоотвод с наклейкой бесплатная

3D принтер reprap A4988 Драйвер шагового двигателя pin была сварена! Отправить теплоотвод! Более экономичный ~!

Введение

В A4988 является полное микро-шаговый двигатель с встроенный конвертер для удобства эксплуатации. Продукт работает биполярные stepper моторы в полном, половинном, 1/4, 1/8 и 1/16 шагая режимах с приводом выхода до 35 V и ± 1 A. В A4988 включает в себя фиксированные тока вне времени регулятор, который работает в медленном или смешанный режим ослабления. Конвертер является ключом к простой реализации A4988. До тех пор, пока "шаг" вход для ввода импульса, вы можете управлять двигателем, чтобы произвести микро-шаг. Нет необходимости в фазовом таблицы последовательности, высокочастотных управляющих линиях или сложном программировании интерфейса. В A4988 интерфейс идеально подходит для сложных микропроцессоры, которые не доступны или перегруженным.

В микро-шаг операции, измельчитель управления в A4988 автоматически выбирает текущий режим распада (медленный или смешанный). В режиме смешанного затухания устройство первоначально настроено на быстрое разложение во время частичного фиксированного простоя, а затем медленно разложение в оставшееся время простоя. Гибридная система управления ослабляющим током уменьшает звуковой шум двигателя, повышает точность шага и снижает потребление энергии. Для улучшения потребления энергии при модуляции ширины импульса (PWM) предусмотрена Внутренняя схема управления синхронная ректификация. Защита Внутренняя схема включает в себя: Тепловое отключение с гистерезисом, запирание низкого напряжения (UVLO) и защита от поперечного тока. Не нужно специальное Секвенирование мощности.

В A4988 доступна в поверхностного монтажа QFN посылка (ES) с размером 5 мм x 5 мм и Номинальное посылка высотой 0,90 мм с наружная теплоотвод для повышения рассеивания тепла. Посылка не содержит свинца (суффикс-т), с 100% матовой оловянной свинцовой рамкой.

Функция и преимущества

• Низкая RDS (открытая)Выход
• Автоматическое определение/Выбор режима распада тока
• Смешанный с медленным текущим режимом распада
• Для низкой мощности рассеивания синхронная ректификация
• Внутренний UVLO
• Крест току
• 3,3 и 5 V совместимые Логические принадлежности
• Термальность контур отключения
• Земле защита от короткого замыкания
• Защита от короткого замыкания
• Пять дополнительных шаговых режимов: Full, 1/2, 1/4, 1/8 и 1/16
