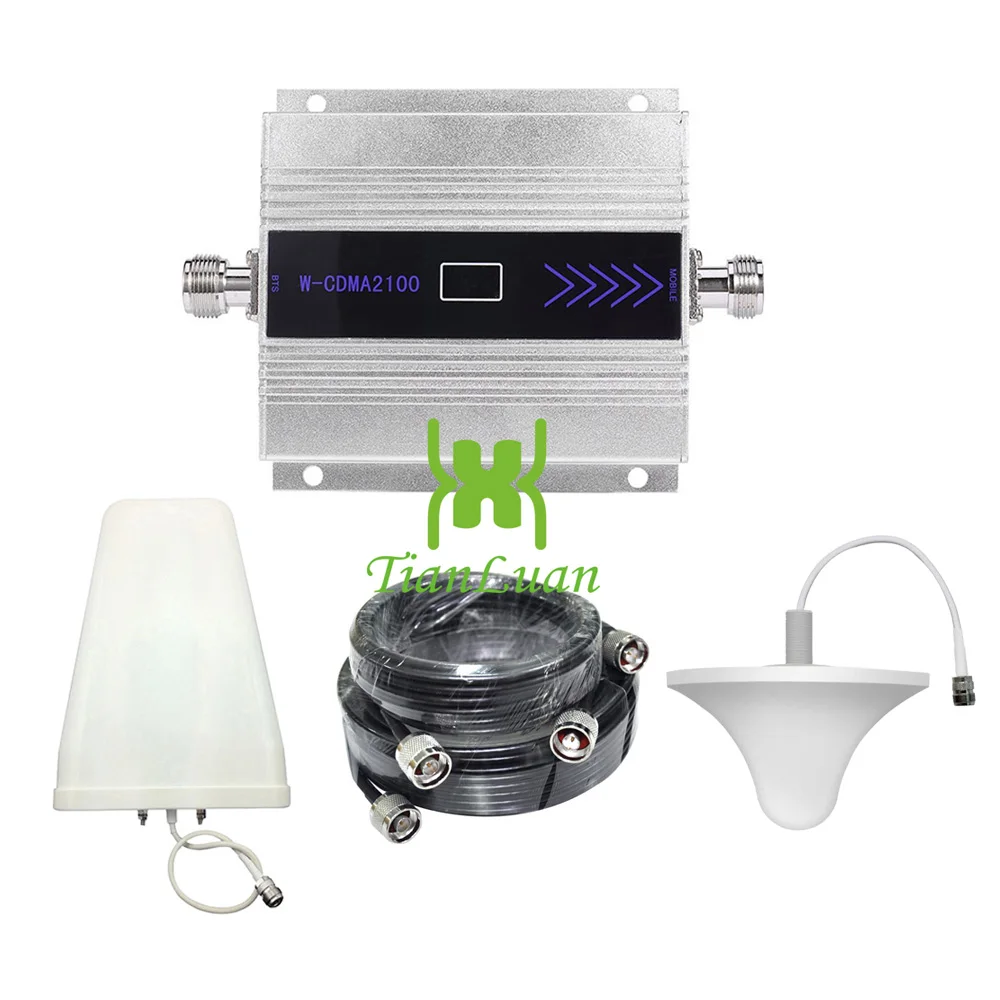

TianLuan мини Репитер сигнала мобильного телефона W CDMA 3g 2100 МГц усилитель с

---



ЖК-дисплей Дисплей мини3g W-CDMAУсилитель сигнала мобильного телефона на 2100 МГц

+ Логопериодическая антенна (внешнее)

+ Потолочная антенна(Внутренний)

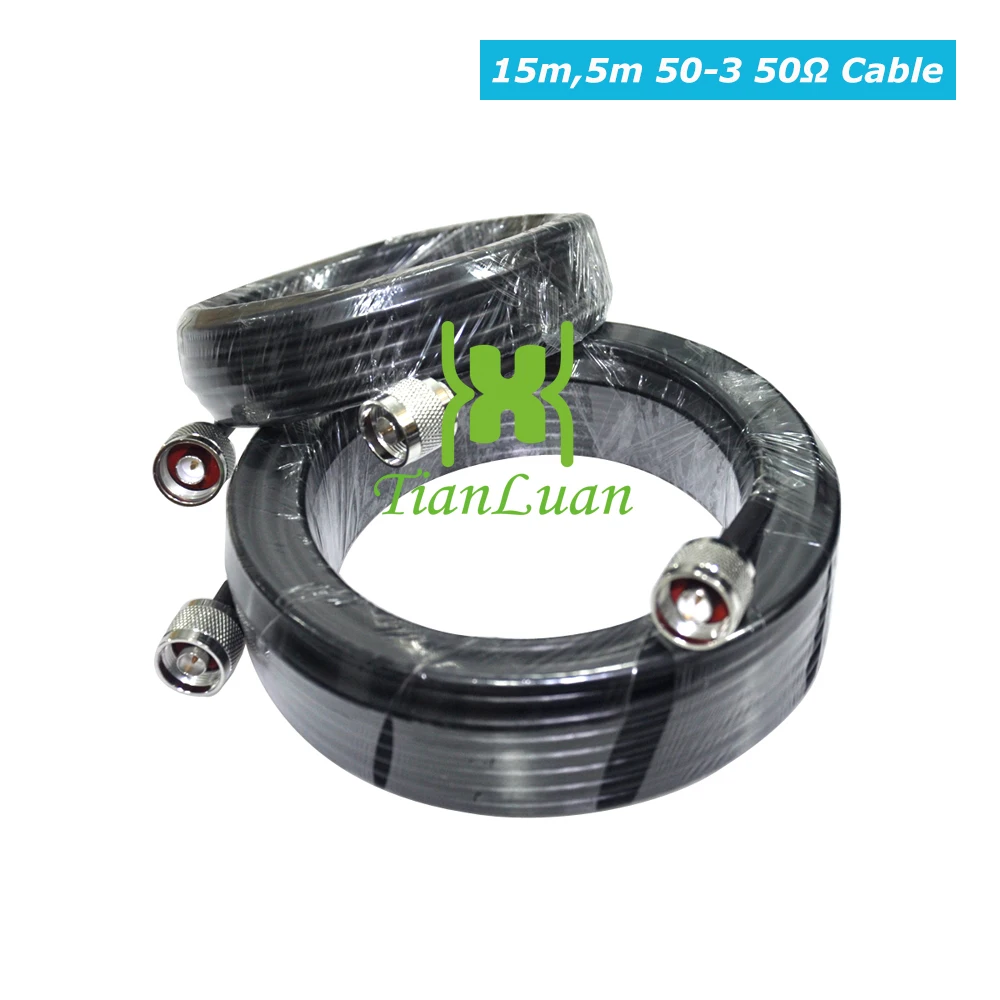

+ 15 м 50-3 кабель (50 Ом)

+ 5 м 50-3 кабель (50 Ом)









Метод Технические характеристики

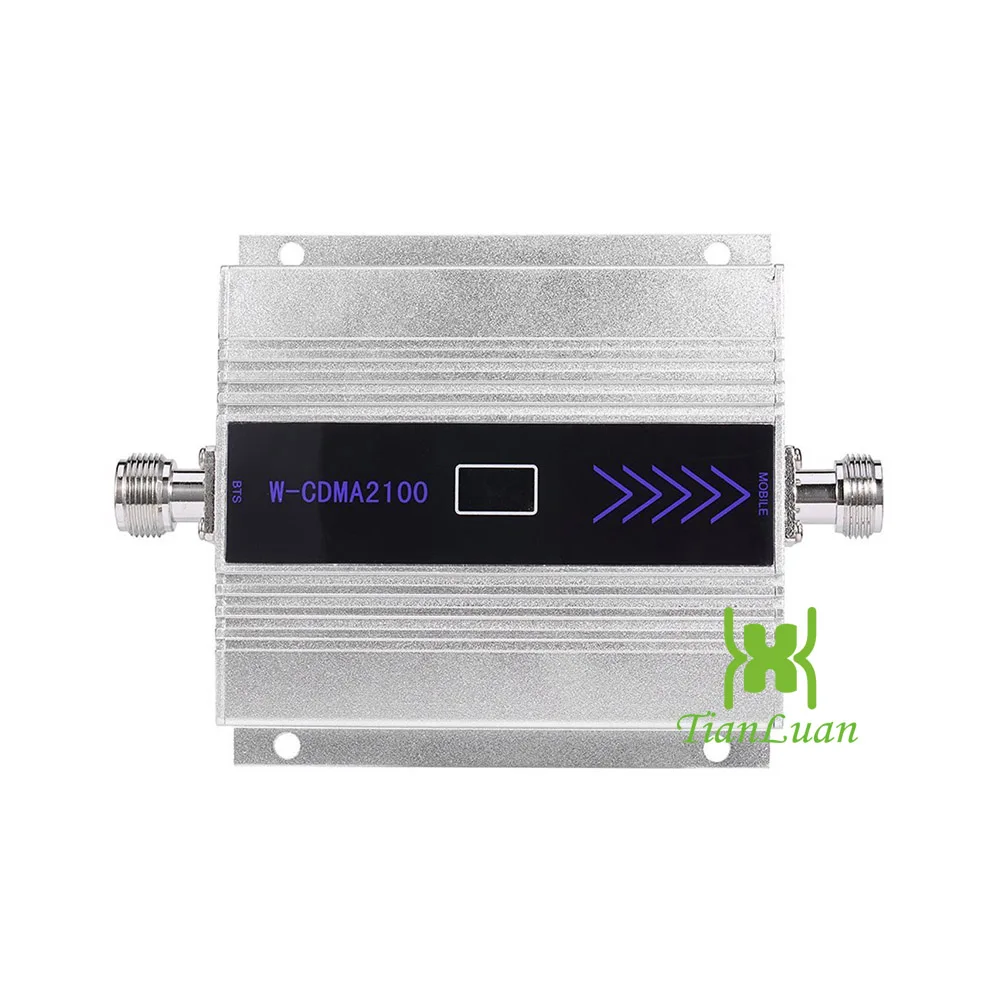

Усилитель сигнала
Предмет	Параметры
	Вверх по ссылке	Маршрутизатор
Частотный диапазон	1920-1990 МГц	2110-2180 МГц
Мощность	-70 ~-40 дБм/фа (1,23 МГц)
Коэффициент усиления	55Db ± 3db	60Db ± 3db
Макс Выход Мощность	+ 17dBm/± 3DBM	+ 17dBm/± 3DBM
Импеданс	50Ω
Питание	AC 110/220 V (Используется AC/DC адаптер 5 V dc)
Изоляции	> 70dB
Компактный дизайн	Крытый Применение
Пункт Diemension	130x100x20 мм
Режим подключения	N разъем
Температура окружающей среды	-10 °C ~ 60 °C
Зона покрытия сигнала
1. Максимальная площадь покрытия составляет 200 квадратных метров. (Зависит от состояния площади) 2. одна внутренняя антенна используется только для 50 ~ 100 квадратных метров. (Без каких-либо препятствий и стен.) Если хотите использовать 200 квадратных метров, которые поддерживает хост, Нужно добавить больше комнатные антенны (about2-3) и разделитель питания/сплиттер.

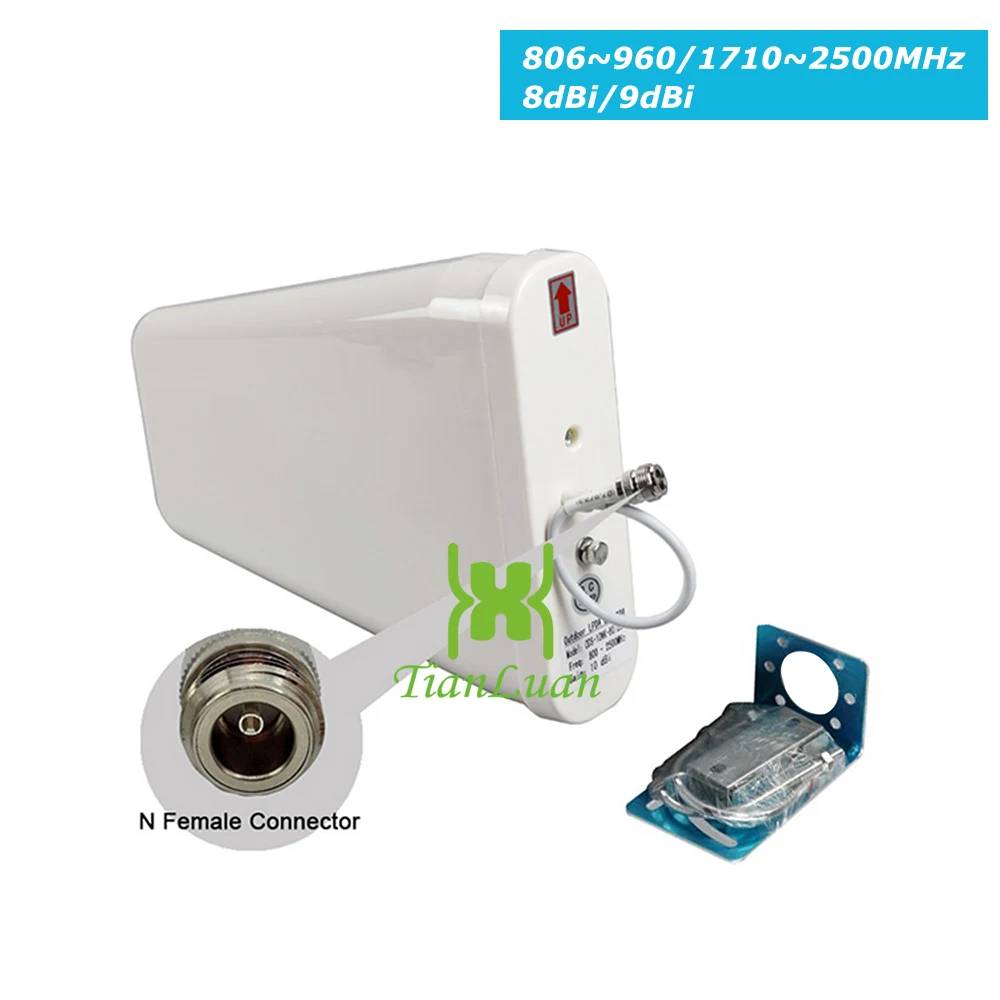

Логопериодическая антенна
Параметры: Частотный диапазон: 880 ~ 960 МГц/1710-2500 МГц Коэффициент усиления антенны: 8/9 dBi I/O сопротивление: 50 Ом КСВН по уровню поверхности: <1,5 Максимальная мощность: 50 Вт Защита освещения: Заземление постоянного тока Размер: 290x210x50 мм Разъем: N-female Цвет: белый Кожух Материал: АБС-пластик Вес: 0,56 кг Рабочая температура:-40 ~ + 60

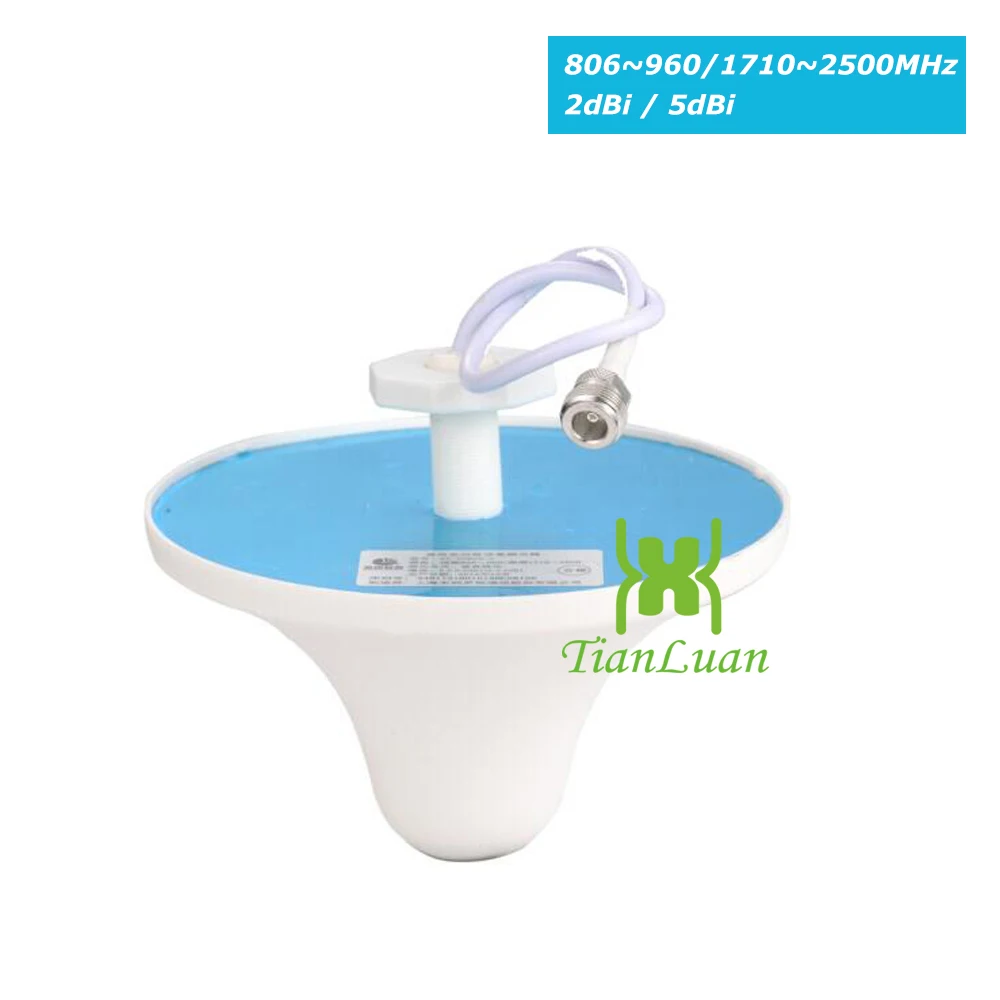

Потолочная антенна
Частотный диапазон: 806 ~ 960 МГц, 1710-2500 МГц. Усиление: 2/5 дБи I/O сопротивление: 50 Ом Максимальная мощность: 50 Вт Защита освещения: Заземление постоянного тока Размеры:⌀170x90 мм Разъем: N-Female Цвет: белый Вес: 0,25 кг Кожух Материал: АБС-пластик
Посылка содержание
1 х усилитель сигнала. 1 x Мощность адаптер Руководство пользователя-1 шт.; 1 x логопериодическая антенна 1 х потолочная антенна 1 х кабель 15 м 1 x кабель 5 м





Для того чтобы усилитель сигнала мог работать, ему нужны условия:

1. Пожалуйста, убедитесь, что сила сигнала, снаружи вашего дома достаточно хороша, чтобы включить усилитель для работы,

Какой хороший сигнал:

A). Будьте на улице, чтобы проверить, можете ли вы свободно позвонить или нет, если не можете, пожалуйста, не покупайте, Усилитель сигнала не может работать хорошо. B). Поставьте свой телефон там, чтобы проверить его усилитель сигнала: Android:Установка & rarr; о телефоне & rarr; статус & rarr; сеть, dbm дисплей должен быть на-70dbm вокруг; IOS:Циферблат * 3001 #12345 # *, дисплей dbm должен быть на-70dbm вокруг; Если меньше-70dbm, например-80dbm,-100dbm, это означает, что сила сигнала очень плохой, усилитель сигнала не может работать,

Для того, чтобы избежать несчастья, пожалуйста, свяжитесь с нами, если вы не ясны выше, прежде чем размещать заказы,

Мы дадим вам лучшее решение, чтобы получить лучший сигнал. Спасибо за понимание.

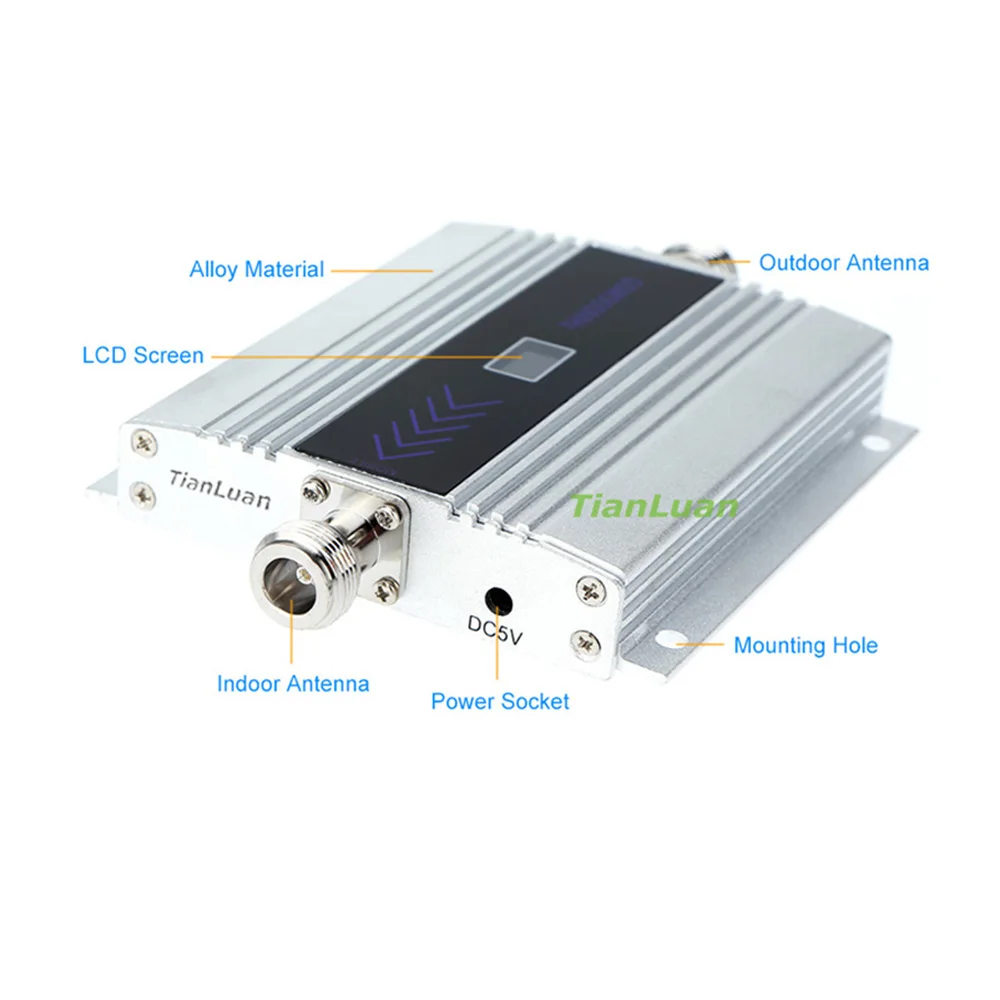

Устройство отображения (для справки)

Внешний источник питания обнаруживает нормальный дисплей ---- ок.

Внутренний источник питания обнаруживает нормальный дисплей ---- ок. Схема MMIC обнаруживает нормальный дисплей ---- ок. -50dbm вход сигнала и обнаружение для достижения полного отображения. ЖК-дисплей функция отображения, Может отображать strongness сигнала, который он получает от наружной антенны, Сигнал будет полностью черным, если сигнал получен очень хорошо. Установка решения: 1) Закрепите наружную антенну на крышке дома или за окном и направьте ее на сигнальную башню. 2) Подключите наружную антенну к порту BTS в ретрансляторной машине через кабель. 3) штекер адаптера питания в розетку питания переменного тока. 4) Пожалуйста, отрегулируйте направление наружной антенны, пока усилитель сигнала не будет иметь хороший сигнал, Это очень важно. 5) Подключите внутреннюю антенну (ы) к «мобильному» порту в ретрансляторной машине через кабель также. 6) Пожалуйста, убедитесь, что наружные и комнатные антенны имеют расстояние до 10 метров по крайней мере, С стеной между одной и той же горизонтальной линией.





'''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''''



Как работает усилитель/ретранслятор?

Ретрансляторы предназначены для выполнения идеи одного и основного принципа: для заполнения зон с

Слабый или плохой сигнал и для усиления этих низких сигналов, чтобы предоставить вам

Связь подходит для вас.



Ретранслятор делает сигнал более сильным в местах с плохим покрытием сигнала, таких как:

1) подземные зоны: подвалы, автостоянки, туннели;

2) другие места, где сотовый сигнал защищен металлическими или бетонными стенками:

Офисы, супермаркеты, кинотеатры, гостиницы;

3) места, Отдаленные от BTS, как личные дома.



Шаги, описывающие работу ретранслятора.

1) Внешняя антенна получает сигнал от близкой Мобильная базовая станция.

2) Внешняя антенна отправляет полученный сигнал через коаксиальный кабель на установленный ретранслятор.

3) ретранслятор принимает низкий сигнал и улучшает его.

4) улучшенный сигнал переходит на Внутренняя антенна через соединительный коаксиальный кабель.

5) Внутренняя антенна отправляет Улучшенный хороший сигнал на ваш мобильный телефон.





Технология поддержки:

1) Если после активированного ретранслятора все еще не получен сигнал, пожалуйста, проверьте, является ли наружная антенна точкой для сигнальной башни

Или в других местах есть сильный сигнал и проверить, если сила достигает-70DBM.

2) Если вы не можете позвонить, пожалуйста, отрегулируйте направление наружной антенны.

3) Если сила не устойчива, пожалуйста, проверьте, слишком ли закрыты наружные и комнатные антенны.

Пожалуйста, убедитесь, что наружные и комнатные антенны имеют расстояние до 10 метров по крайней мере,

С стеной между одной и той же горизонтальной линией.



---

---
