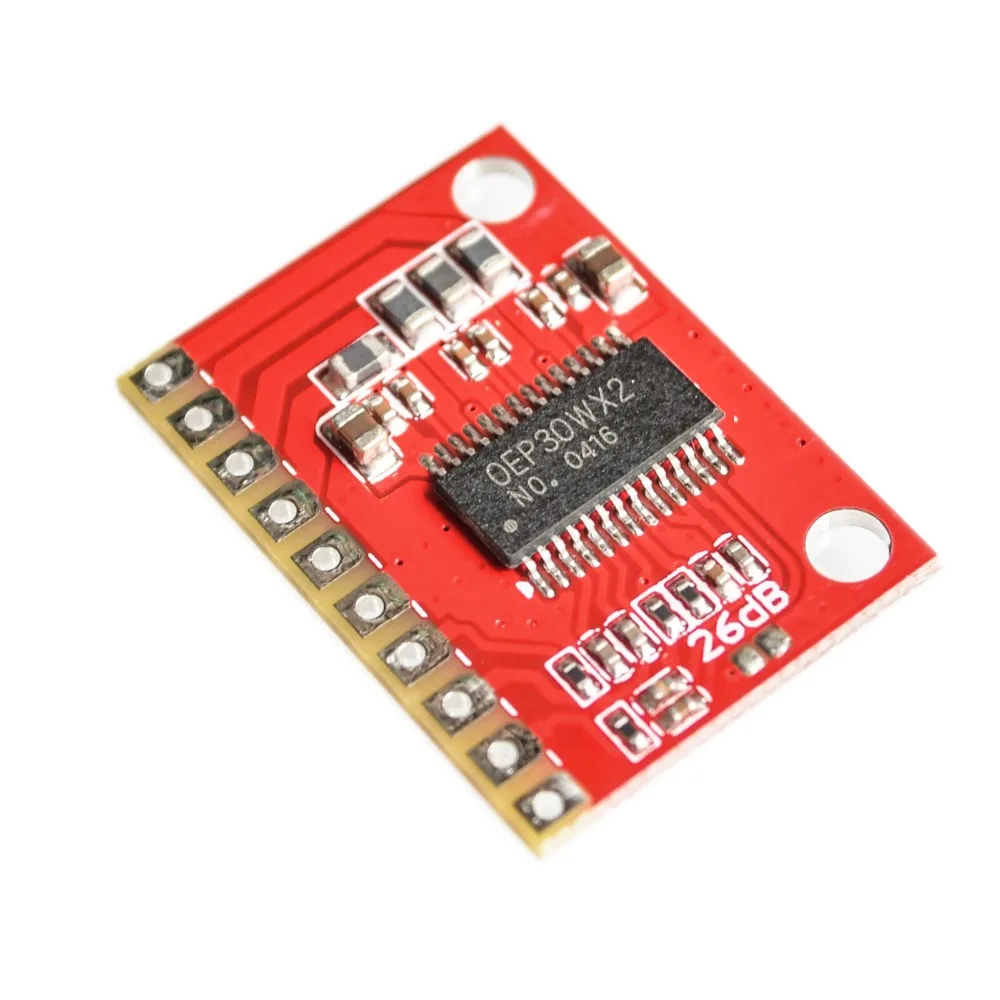

Особенности продукта:

• Защита от короткого замыкания на выходе
• Мини маленький размер, легко установить
• 30 Вт двухканальный, без теплоотвода

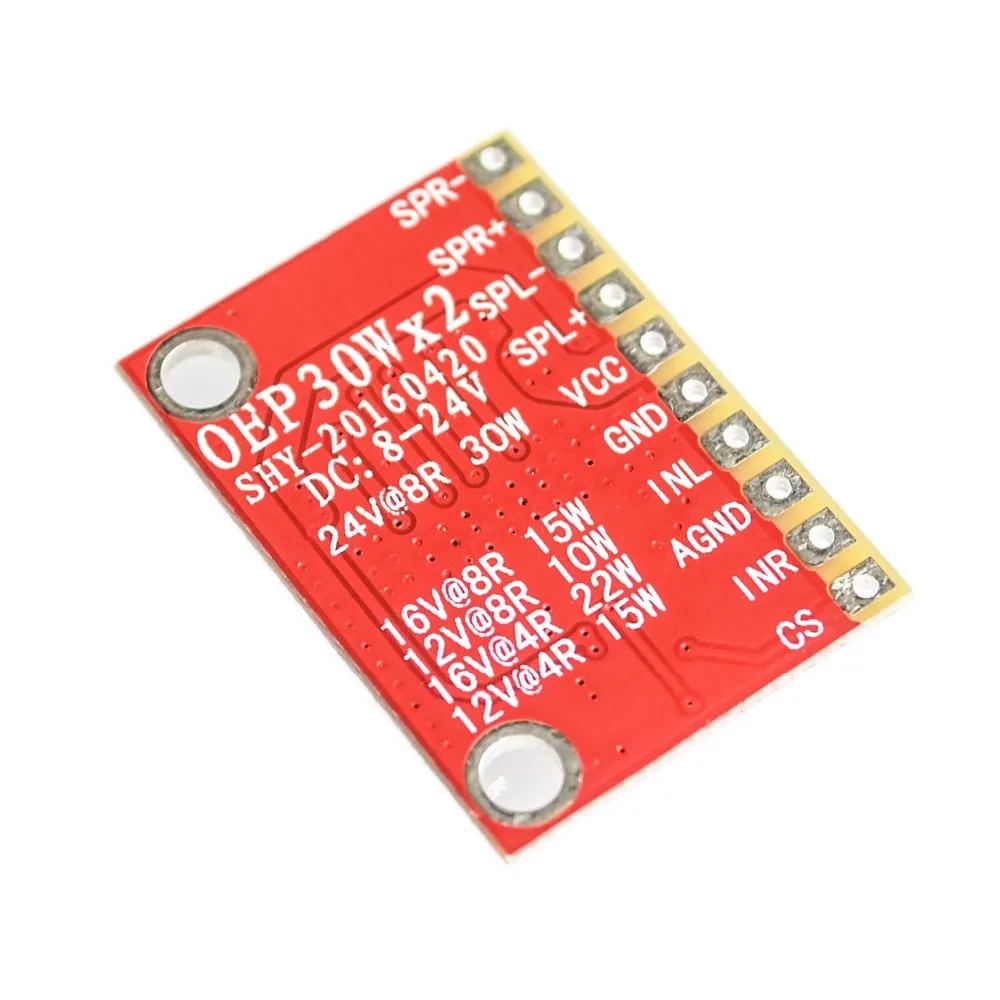

Определение штифта

1.CS: Выберите чип (плавающий или высокий, загрузки; Низкий, выключенный) 2.INR: правый канал аудио сигнал вход положительный 3.AGND: вход аудио сигнала common ground 4.INL: левый канал аудио сигнал вход положительный 5.GND: мощность заземления 6.VCC: Звуковая мощность положительная 7.SPL +: левый канал вывода положительный, затем Рог + 8.SPL-: левый канал выхода отрицательный, затем динамик- 9.SPR +: правый канал вывода положительный, затем Рог + 10.SPR-: правый канал выхода отрицательный, затем динамик-

Другое

• Плата усилителя мощности, затем Рог между двумя подушечками напряжения постоянного тока 0 В, между подушечкой динамика и GND напряжения постоянного тока составляет половину напряжения источника питания.
• Используйте колонки 4 oh, максимальное напряжение источника питания не может превышать 16 В, в противном случае чип слишком сильно повредит усилитель. Используйте динамики 8 Ом, максимальное напряжение источника питания не может превышать 24 В, в противном случае напряжение является слишком высоким чипом усилителя мощности.
• Проводка динамика, насколько это возможно, с контролем звуковой линии в пределах 3 метров, линия слишком длинная индуктивность нагрузки увеличивается и производит само-индуктивное напряжение слишком высокой поломки усилитель мощности чип, долгосрочный динамик рекомендуется рассмотреть диод (IN5819) для достижения само-индуцированного напряжения защиты чипа.

Меры предосторожности:

• Усилитель мощности платы мощности, рука не может прикоснуться к компонентам платы на чипе, потому что человеческий интерференционный сигнал помех цифровой усилитель синхронизации, что приводит к повреждению чипа, А также корпус со статическим питанием в чехол прямого распада компонентов, Мы по-прежнему хотим популяризации следующего.
• Напряжение источника питания должно быть стабильным, насколько это возможно, использование импульсного источника питания и источника питания батареи, если пульсация слишком серьезна, вы можете добавить фильтр емкости. Питание от аккумулятора без дополнительной фильтрации конденсатора. Источник питания не должен превышать рабочее напряжение платы или сжечь чип, специальный цифровой усилитель Jiaoqi, лучше, чем аналоговый усилитель мощности, работает совершенно по-разному.
• 8 Ом динамиков в основном не нужно добавлять теплоотвод, менее 8 Ом динамиков, если температура чипа выше 60 градусов, потому что немедленно прекратите работу, плюс вентилятор радиатора, В противном случае температура немедленно сожжет чип.

---

---
