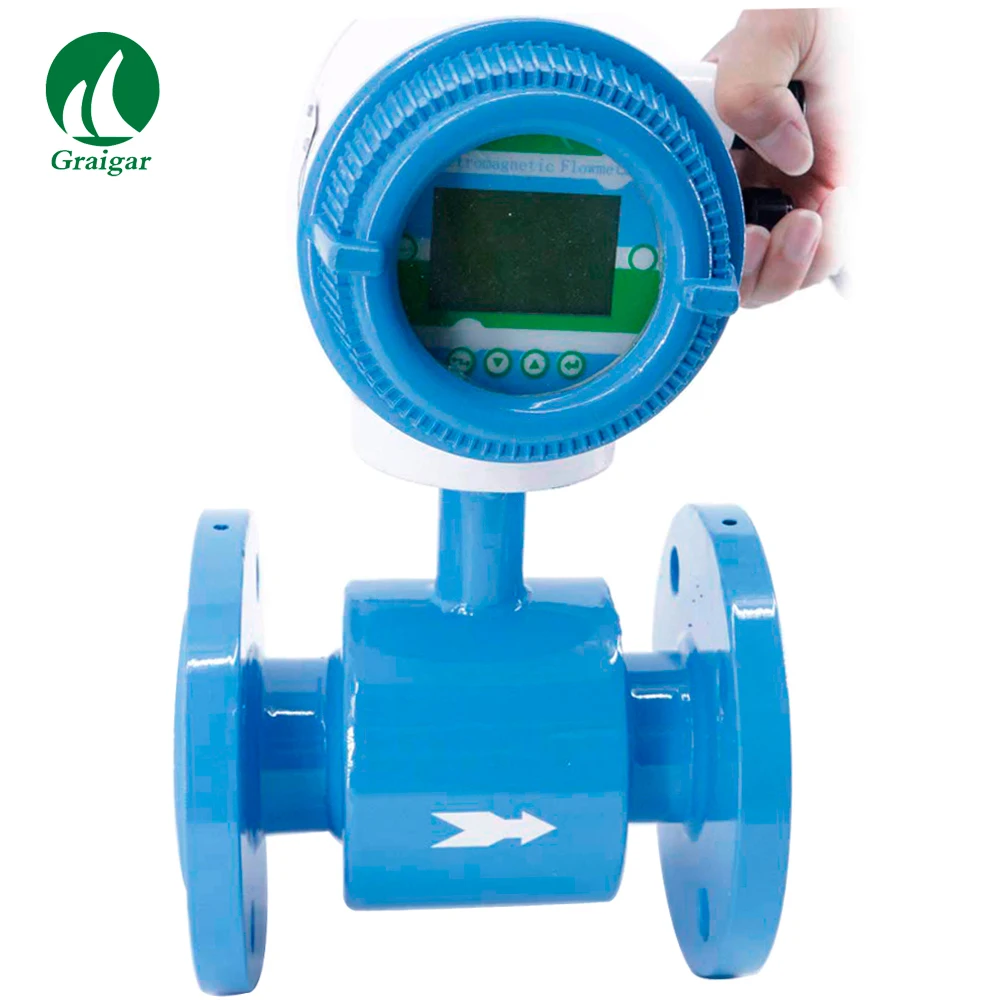

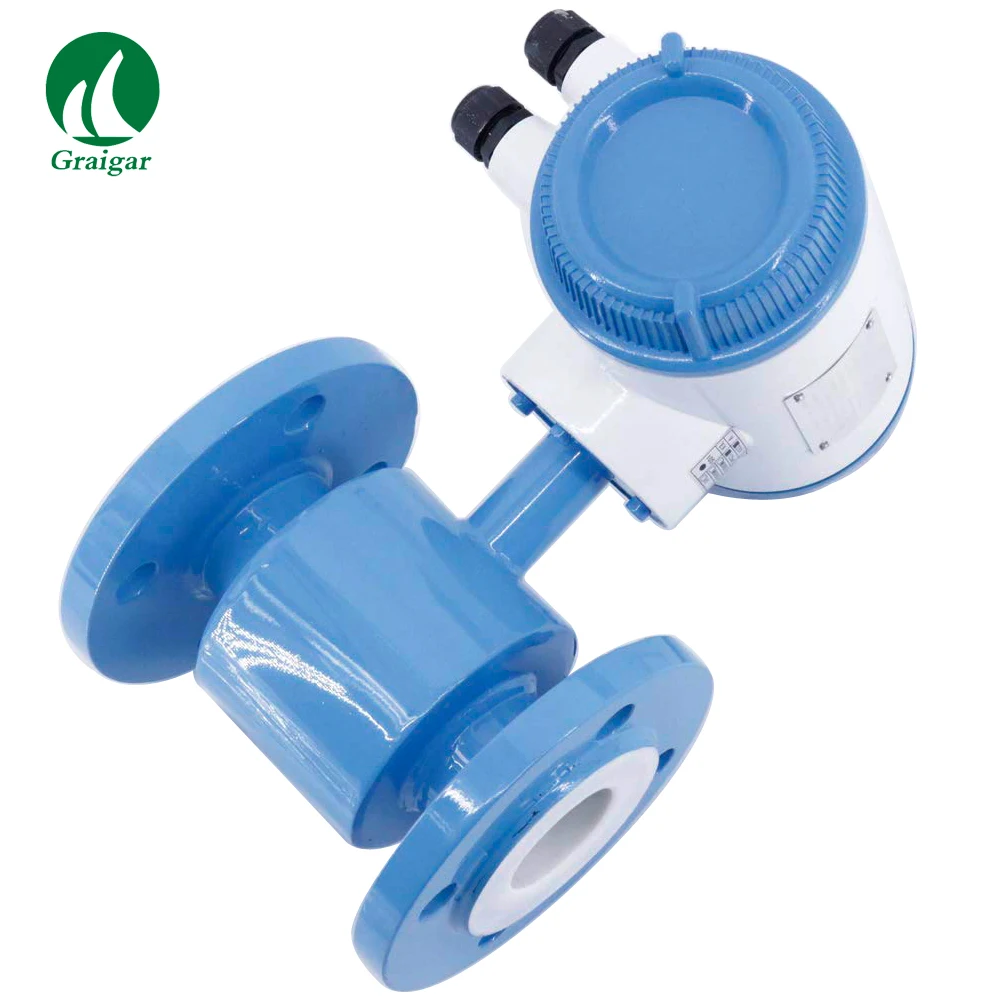

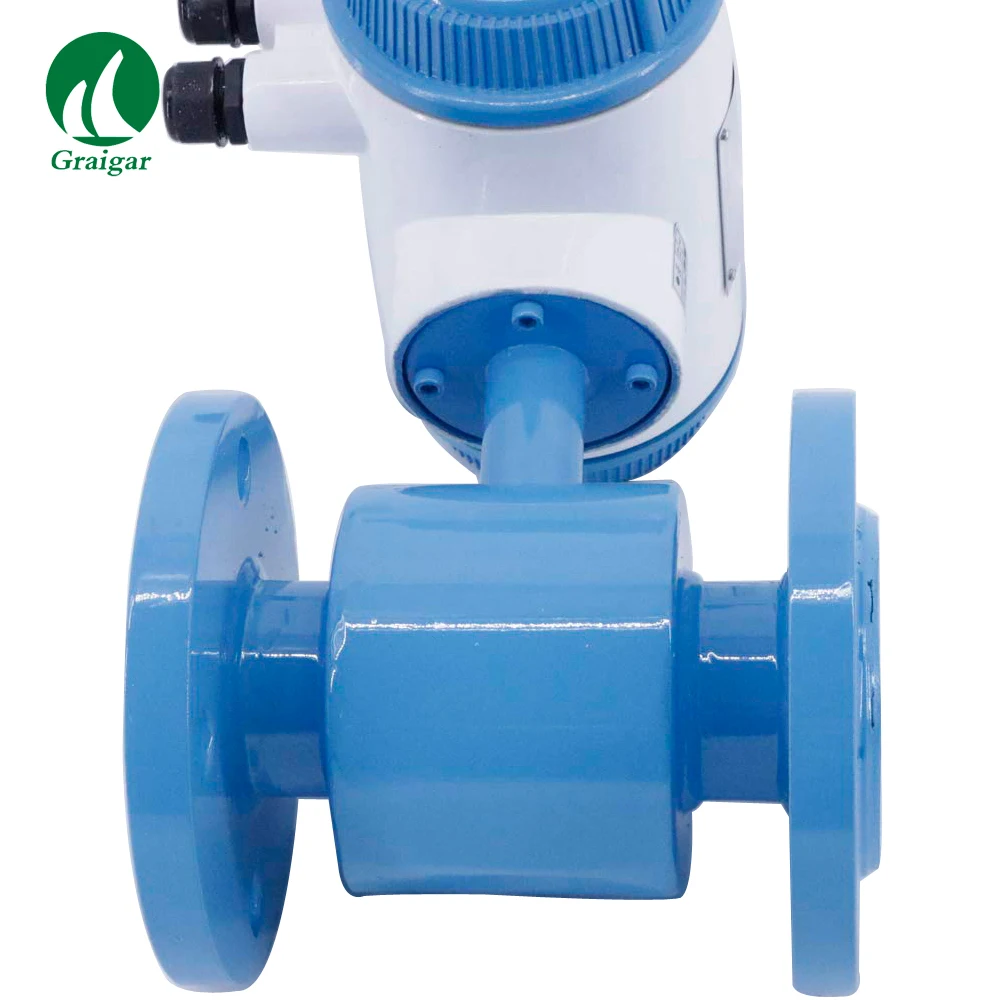

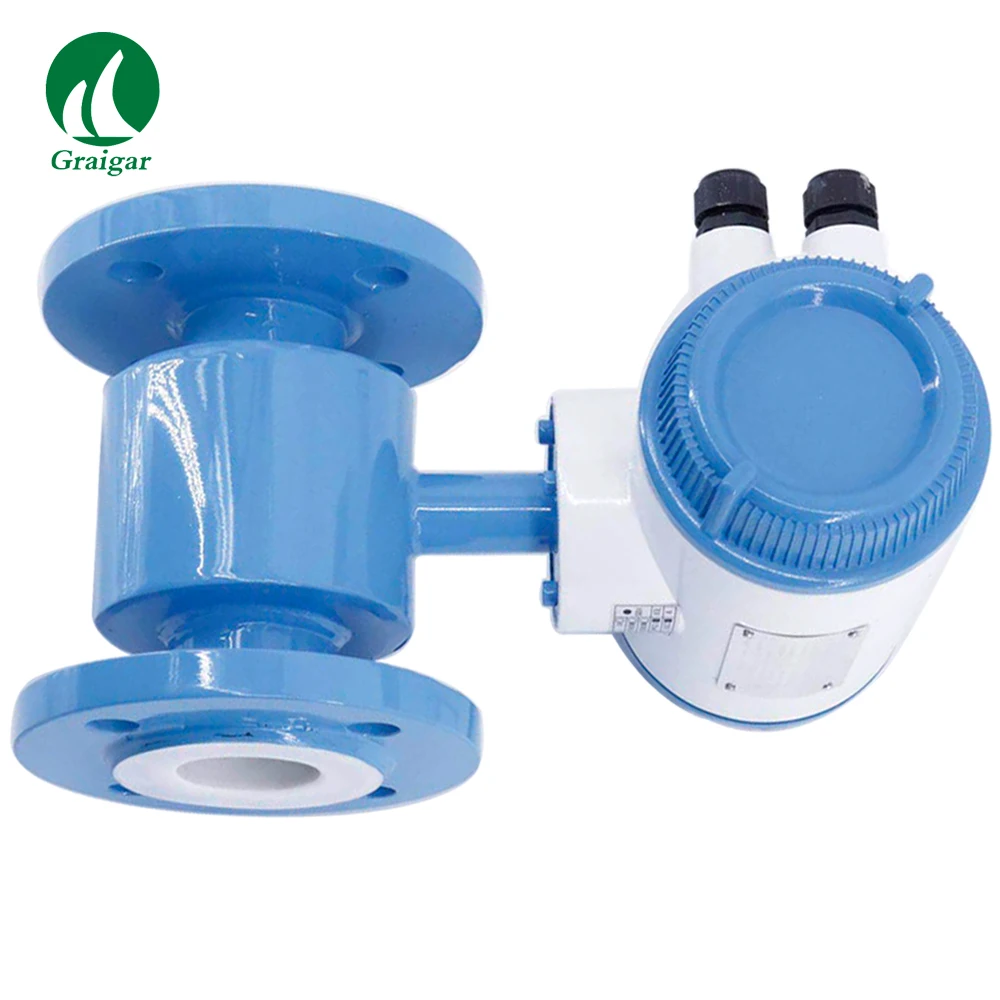

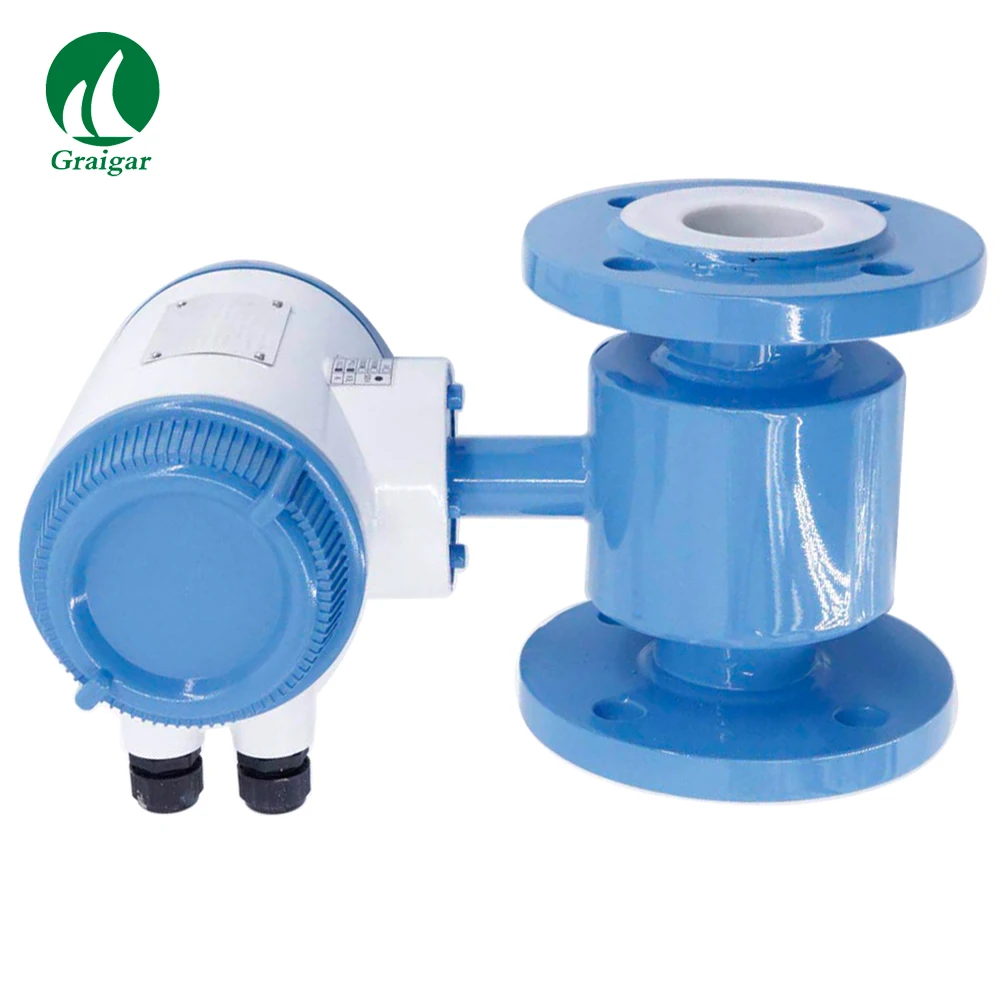

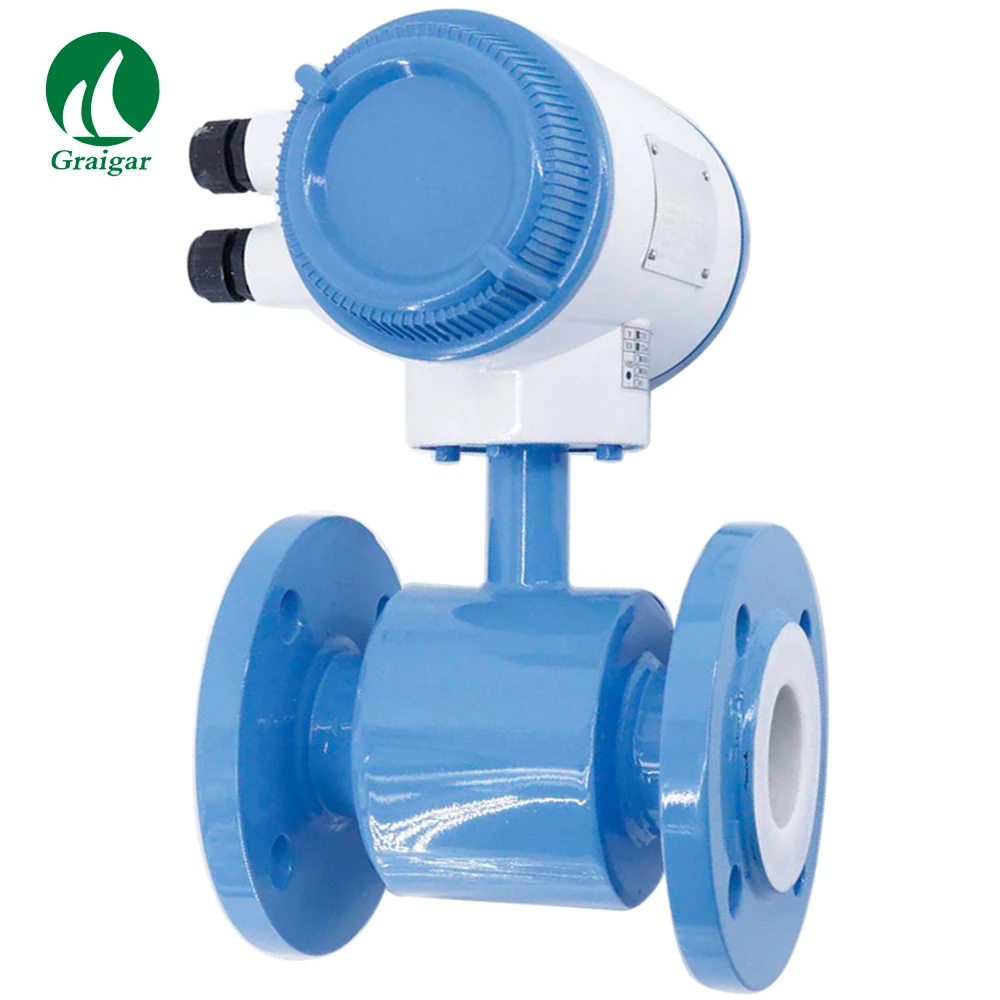

Интеллектуальный электромагнитный расходомер 50 мм диаметр трубы

---



DN50MM Интеллектуальный электромагнитный расходомер 50 мм диаметр трубы

Производительность и характеристики

L подходит для всех испытаний потока жидкости проводимости более 5. Изменение проводимости не влияет на производительность изменения.

L расходомер имеет долгосрочную высокую точность измерения. На самом деле это не зависит от физических свойств жидкости. Точность измерения может быть не более чем на 1, 0,5.

L расходомер не имеет механических и подвижных частей, как правило, без обслуживания.

L удобное управление, расходомер устанавливается автоматически в соответствии с объемом 0 ~ 10 м/с, без изменения диапазона измерения.

L из-за того, что все детали контактируют с испытанной средой, обладают хорошей коррозионной стойкостью и износостойкостью, поэтому применимость широкая.

L в измерительном средстве, содержащем масло или на поверхности электрода, осадочный слой, слой проводящего материала, можно выбрать электрод с конвертируемым электродом.

Используйте усовершенствованный алгоритм возбуждения.

L Использование самой отличной в мире интегральной схемы для устранения влияния переключателя возбуждения и использование метода компенсации возбуждающего тока, наконец, до оптимальной стабильности продукта.

L использует высокую эффективность, высокую стабильность и спроектировал широкий диапазон входов нескольких наборов изолирующего переключателя питания.

(Постоянный ток: 18-36 в; Переменный ток: 85-265 в).

Есть много дизайна выходного интерфейса, удобно использовать:

A) 4-20 мА выходной ток;

B) для установки импульсного выхода;

C) интерфейс RS485. Функция самопроверки.

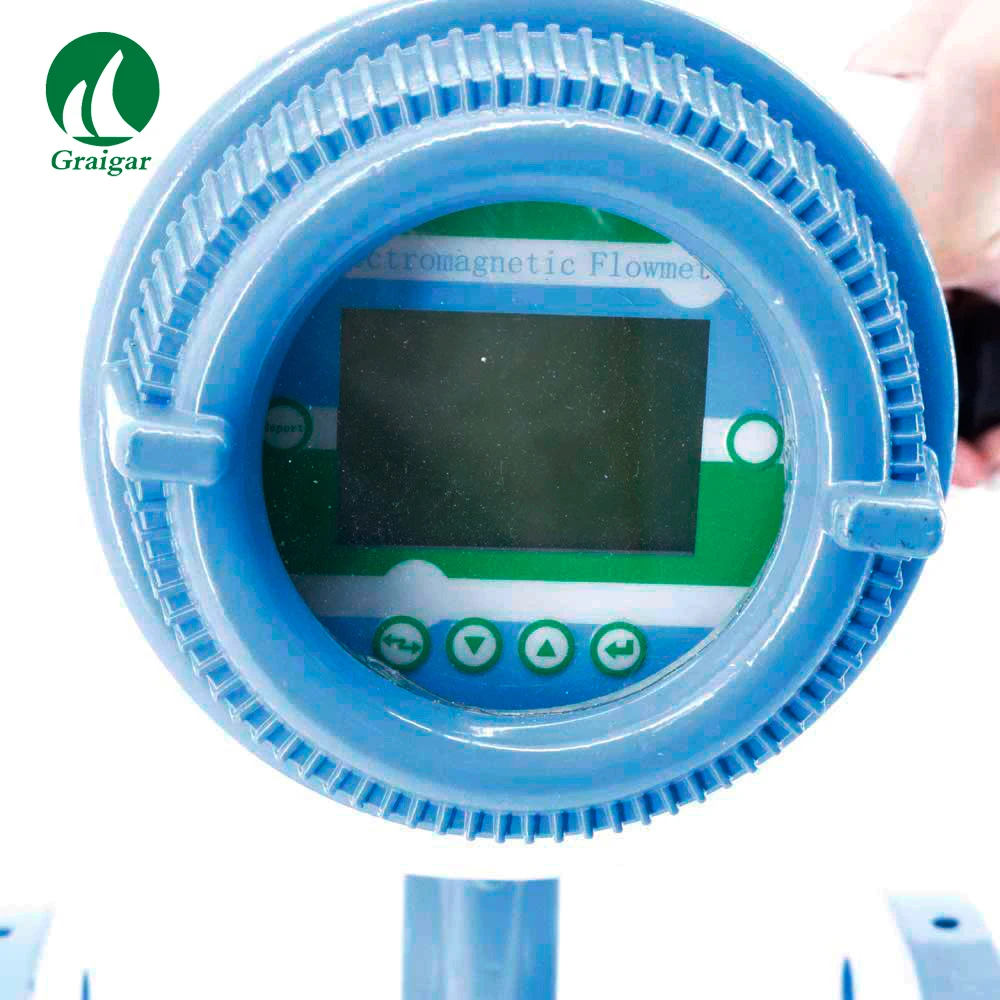

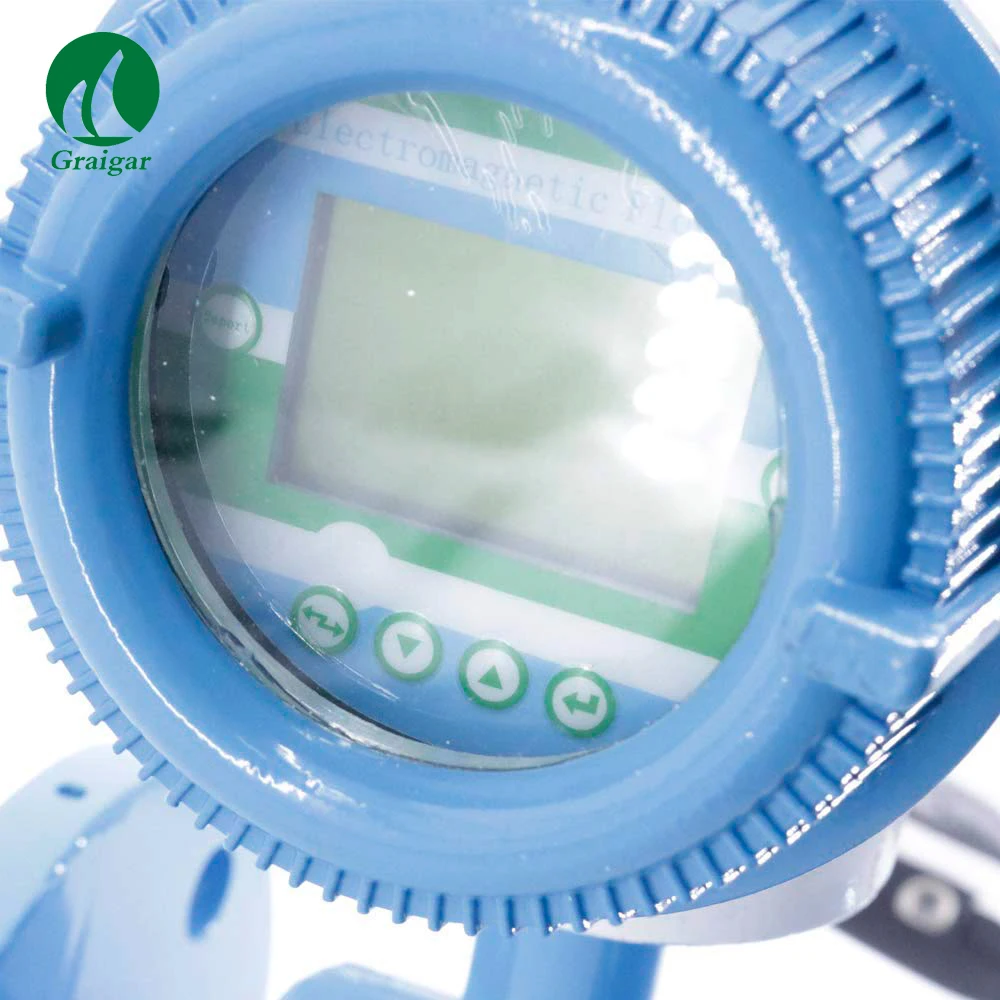

L основной ЖК-дисплей высокой четкости на китайском языке с четырьмя линиями на большом экране.

L при выключении питания EEPROM может защитить заданные параметры и общую стоимость.

L обеспечивает функцию нелинейной коррекции пяти секций датчика

L с функциями автоматической работы для среднего расхода, Простота калибровки инструмента.

Условия работы

Температура окружающей среды-20- 55C

Влажность окружающей среды 5% - 95%

Источник питания ac220в ± 10%

Рабочая мощность <10 Вт

Максимальная рабочая температура 70-140C

Технические параметры

Датчик

Диаметр датчика DN10 ~ DN600

Уровень подключения соответствует национальному стандарту GB/T9119-2000

Проводимость жидкости> 5us/m

Средняя скорость 0-10 м/с автоматически

Стандартная интерполяция формы электрода

Электрод из нержавеющей стали 316L

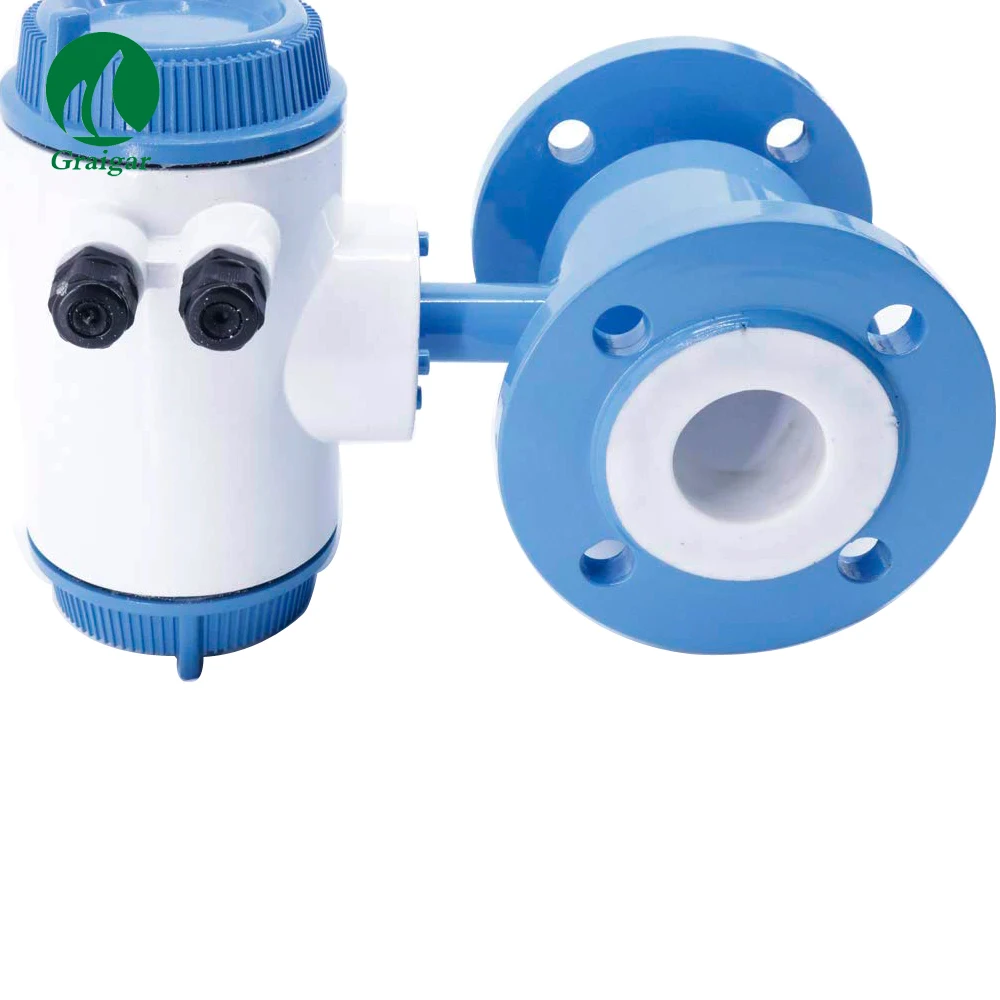

Материал подкладки PTFE

Измерение температуры-20-140 C

Стандарт защиты IP65

Конвертер (i.e., дополнительный инструмент)

Материал корпуса

Класс защиты взрывозащищенного типа

Нормальная рабочая температура-10 ~ + 40 C

Температура хранения 0 ~ + 40 C

Использование температуры окружающей среды относительной влажности 5%-90%

Источник питания AC220V -15% ~ + 10%

Потребляемая мощность <10 Вт

Сопротивление нагрузки 0-20 мА, 250-750 Ом

Выходной сигнал

A) Все изолированные выходной ток: 4-20 мА.

В соответствии с содержанием

A) Мгновенное отображение четырех десятичных значений может быть мобильным

B) Совокупный отображаться в течение 8-бит знака после запятой может быть мобильный

Выход может быть выбран пользователем, например, выходной терминал трех способов

A) 4 ~ 20 мА

B) количество частоты

C) точность 1.0%

D) характеристика постоянного тока 1.0%

Е) Источник питания:

DC18V-36V постоянного тока

AC85V-265V переменного тока

Точность

Измерение скорости потока (м/с)	Точность
1 ≤V≤ 10	± 0.5% от значения индекса ± 0,008 м/с
0 ≤V≤ 1,0	± 0.5% от значения индекса ± 0,008 м/с

Диапазон потока

Диаметр трубы (мм) DN	Минимальный диапазон потока (м3/ч)	Максимальный диапазон потока (м3/ч)
10	0,0283	2,8274
15	0,0636	6,3615
20	0,1131	11,3094
25	0,1767	17,6709
32	0,2895	28,9521
40	0,4524	45,2376
50	0,7068	70,6838
65	1,1946	119,4555
80	1,8095	180,9504
100	2,8274	282,7350
125	4,41177	441,7734
150	6,3615	636,1538
200	11,3094	1130,9400
250	17,6709	1767,0938
300	25,4462	2544,6150
350	34,6350	3463,5038
400	45,2376	4523,7600
450	57,2519	5725,1900
500	70,6838	7068,3750
600	101,7846	10178,4600
700	138,5402	13854,0150
800	180,9504	18095,0400
900	229,0154	22901,5350
1000	282,7350	28273,5000

У нас также есть другой диаметр, пожалуйста, свяжитесь с нами, если вам нужно.



---

---
