Металлоискатель сканер датчик металла индукционный обнаружения локатор модуль

Детектор металла сканер металла датчик индукции обнаружения локатор безопасности бар доска модуль набор электронных DIY наборы частей

Цель принципа металлоискателя:

Пример 1: Если вы хотите, чтобы обнаружить, есть ли автомобилей ближнего света на дорожном покрытии, потому что автомобильное шасси 0,5 метров или более от дорожного покрытия, плюс цемент будет закапывать глубину 5-10 см, поэтому, зарытый в диаметре земли 1 метр катушки может быть стабильным, Точное и надежное обнаружение того, есть ли на нем автомобиль, который находится в области статистики дорожного движения и т. д. Информация о парковочных площадках имеет большое практическое значение.

Цель нашего принципа металлоискателя:

Пример 2: на каждом этаже контроллера лифта требуется Датчик, чтобы определить, достиг ли Лифт положения остановки, если используется механический переключатель хода, будут жизненные и надежные факторы; Если оптопара используется, будет долгосрочный отказ от осаждения пыли; Поэтому, Лучший способ-установить металлоискатель, чтобы определить, включена или выключена цепь в зависимости от наличия или отсутствия металла. Это будет иметь большое практическое значение во многих устройствах и машинах.

Назначение товара:

Развлекательные игры, контроль безопасности, поиск металлических изделий, включая мобильные телефоны, ножи управления и т. Д. В соответствии с принципом производства, также может быть разработан в соответствии с принципом этого набора обнаружения автомобиля, статистики потока, контроля пола лифта, обнаружения местоположения производственного оборудования, разработка и дизайн производственного оборудования, Электронный дизайн продукта. Планирование, разработка оборудования для отдыха, металлические бесконтактные переключатели, обнаружение металла в организме человека (есть много противозачаточных колец, изготовленных из металла, И некоторые из старых солдат Красной Армии также могут иметь металлические пули в корпусе. В будущем в организме будет много металлических органов), горы, чтобы найти Обнаружение золота.

Информация о продукте:

Материал: FR-4
Напряжение источника питания: от 3 до 5 В

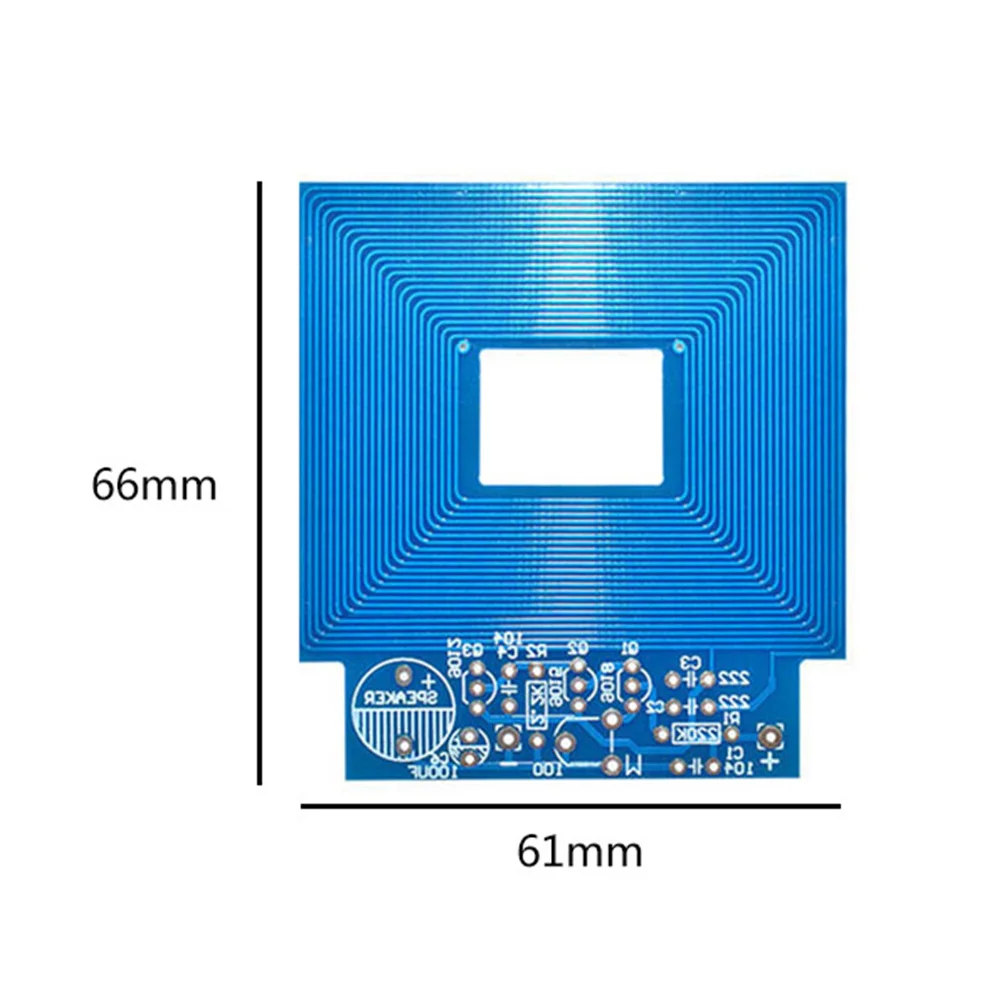

Размер: около 66*61 мм/2,60*2,40 дюйма
Расстояние обнаружения: около 50 мм/1,97 дюйма

Отладки после сварки:

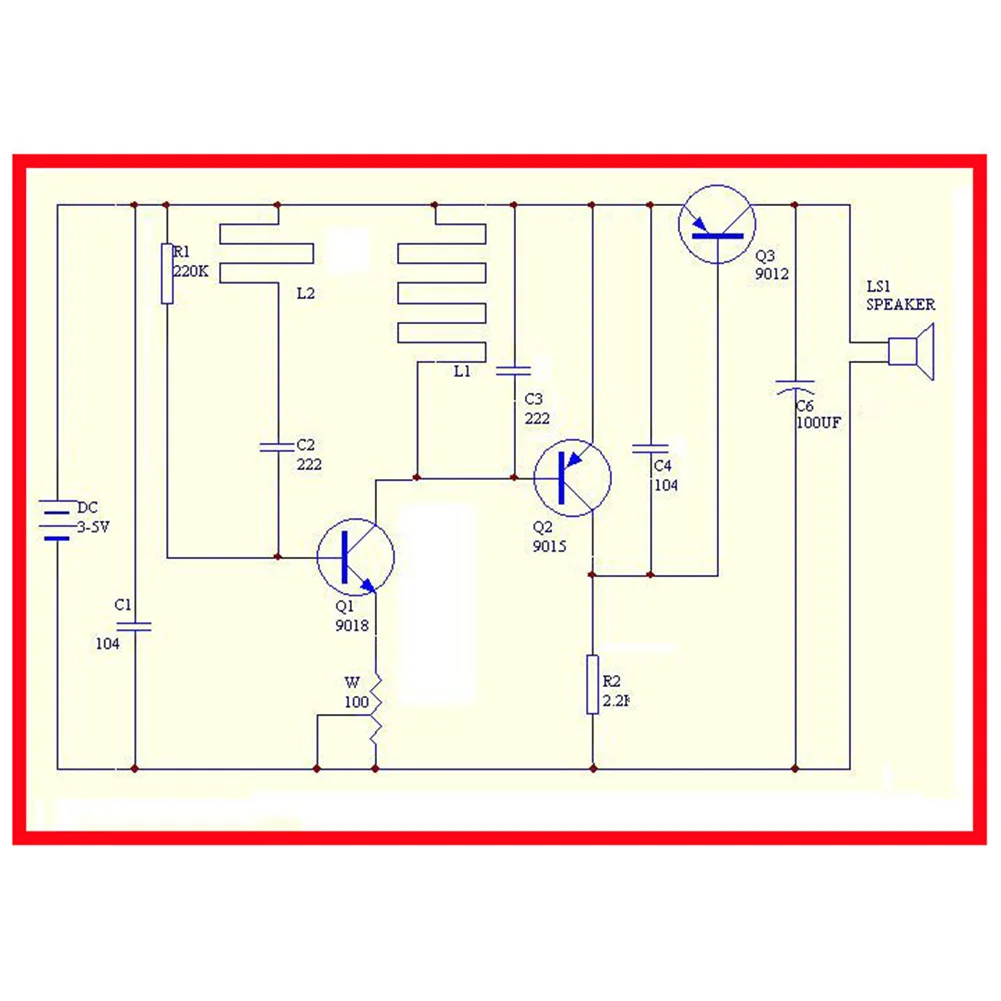

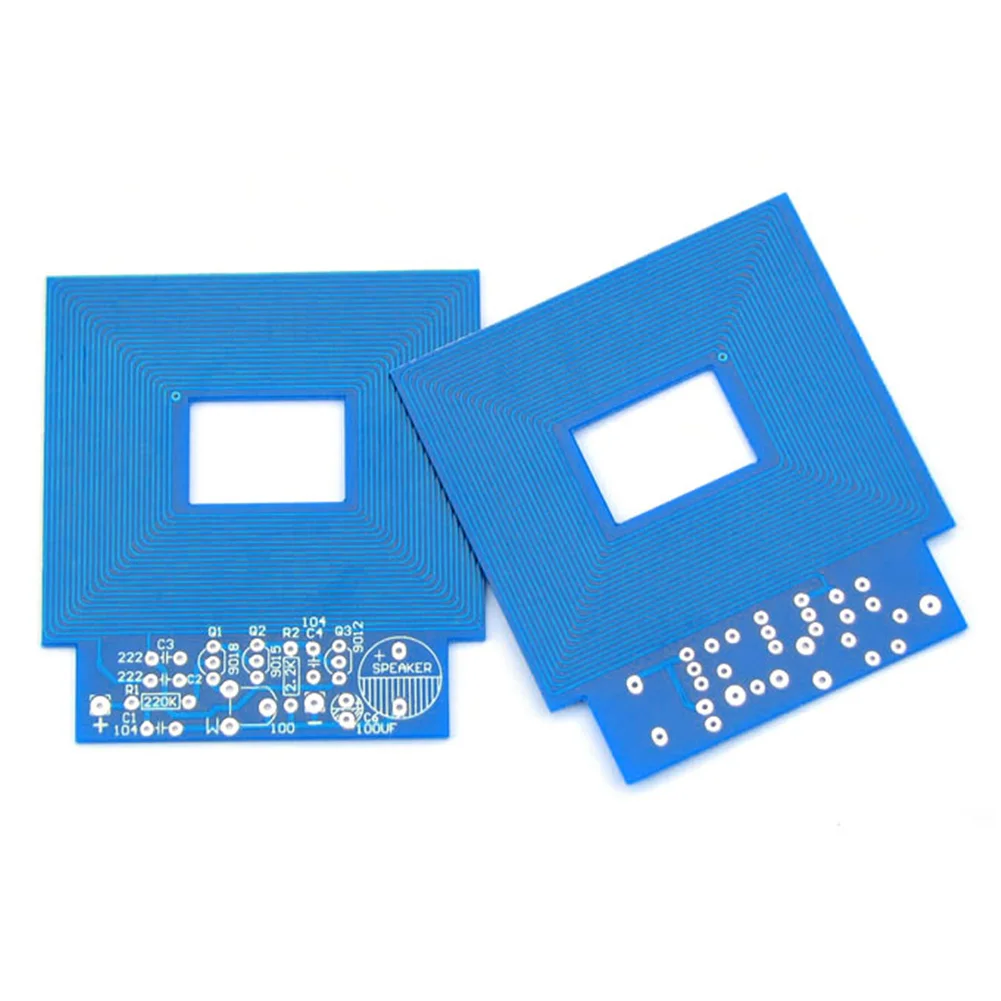

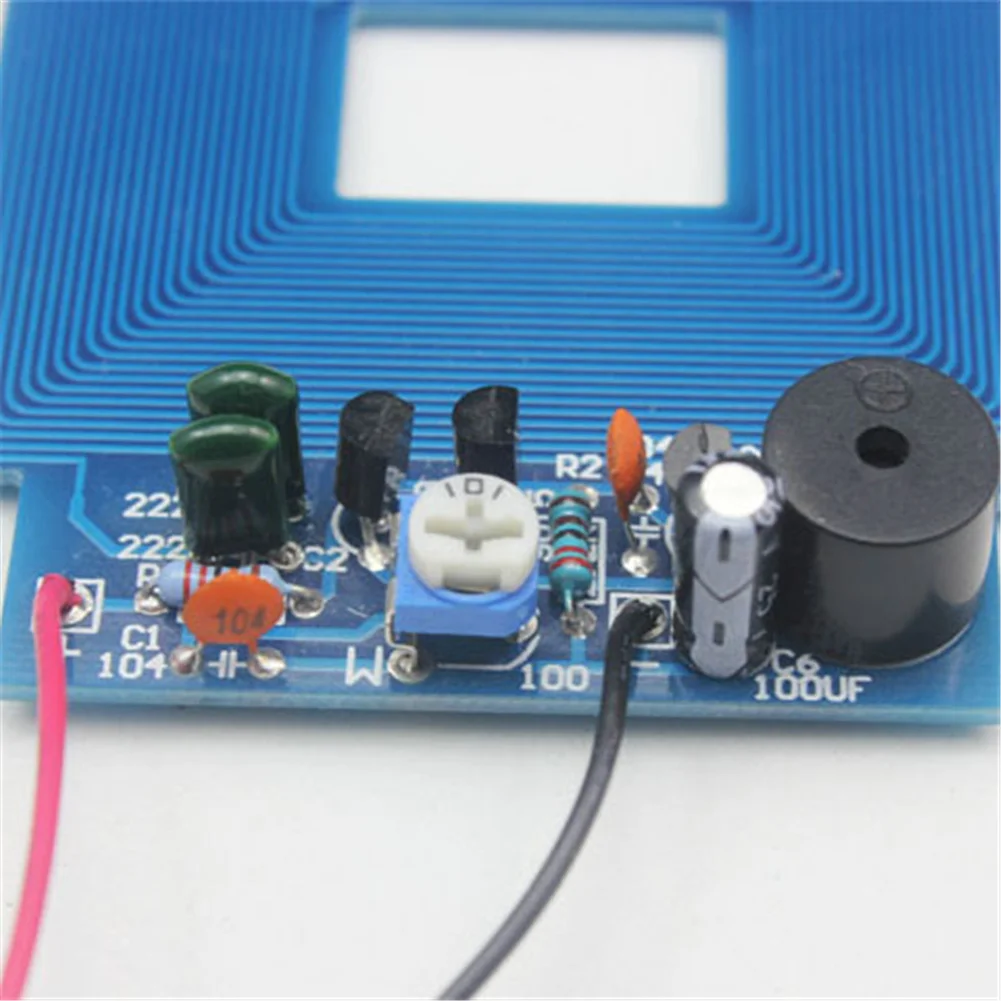

Машина L1, L2 использует медный провод на печатной плате для формирования индуктивности, без необходимости для каждого сделать свой собственный индуктивность, простой, высокий уровень успеха! В цепи используется более 10 компонентов, поэтому, если установка правильная, она может работать нормально. После установки подключите источник питания, Отрегулируйте потенциометр, чтобы просто не делать шума (не близко к металлу), с печатной антенной возле металла, он должен звучать в это время, вдали от металла следует остановить звук, если вдали от него не остановить звук, Потенциометр должен быть повернут немного против часовой стрелки и повторите попытку, пока он не будет соответствовать требованиям.

Общие проблемы:

Длинный звук после включения, это потому, что передняя осциллирующая сцена не запускает вибрацию, может быть сопротивление, транзистор и другие компоненты неправильно расположены, или Монтажные платы в катушке между поворотами короткого замыкания или открытой цепи, пожалуйста, используйте лупу для тщательного изучения. Кроме того, увеличение Q2 слишком низкое, чтобы выключить Q3.

Посылка включает в себя:

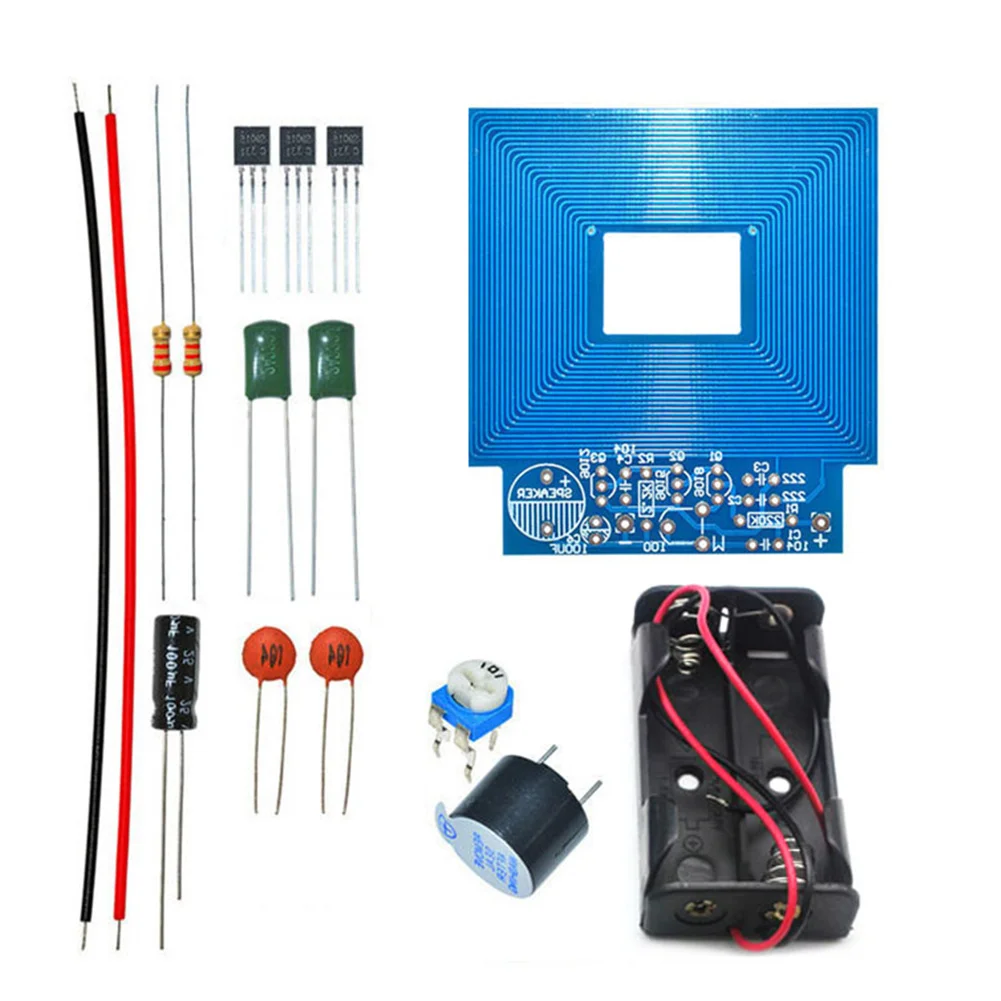

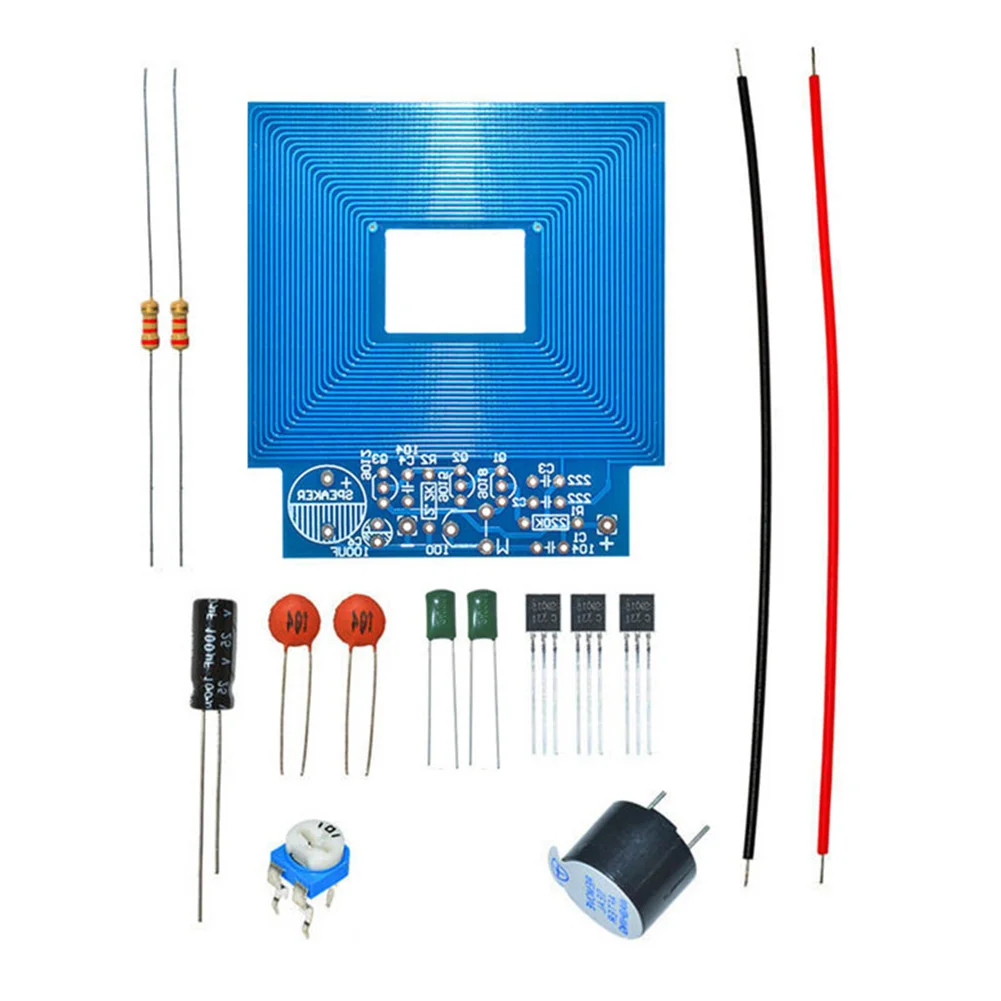

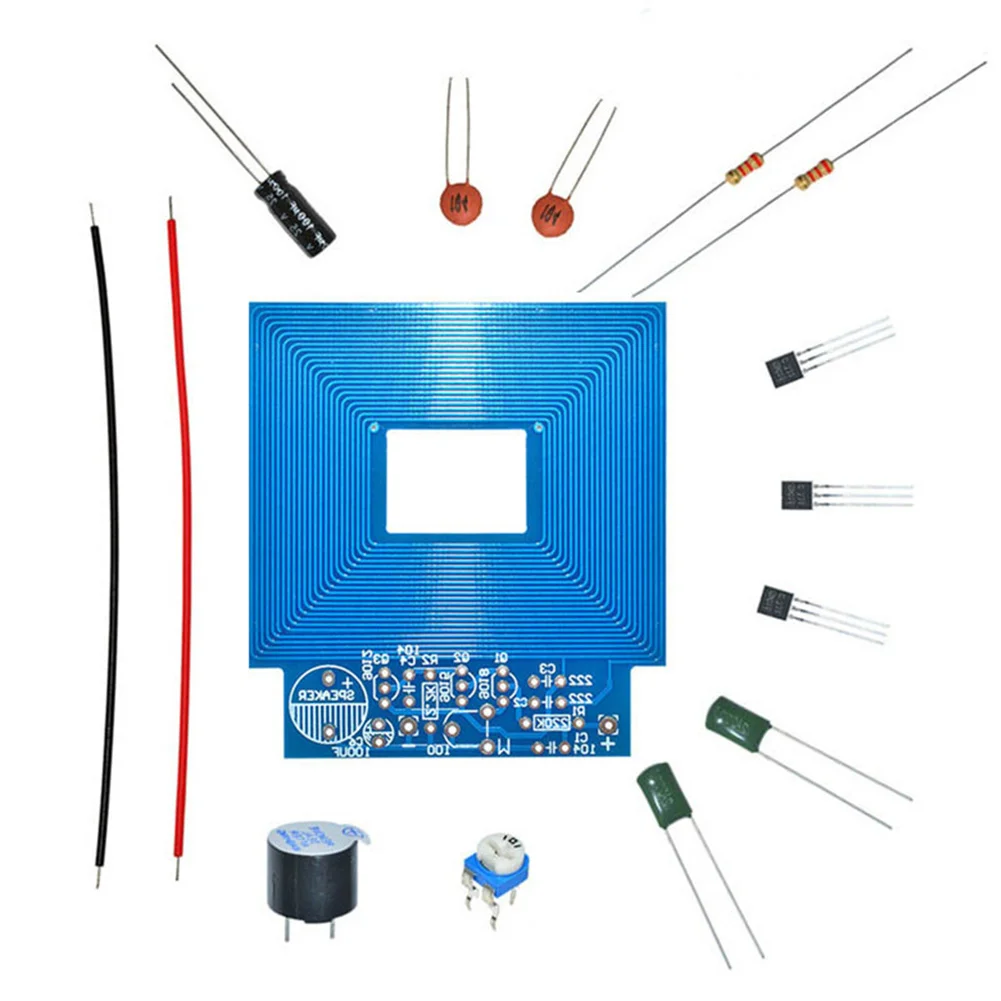

1 * DIY металлоискатель сборки (за исключением пластикового корпуса)

Особое напоминание:

Этот набор позиционирования-это электронный Обучающий набор, который в основном используется для соединения сварки и обучения принципу работы, не может действительно исследовать сокровища, расстояние индукции в пределах 5 см.

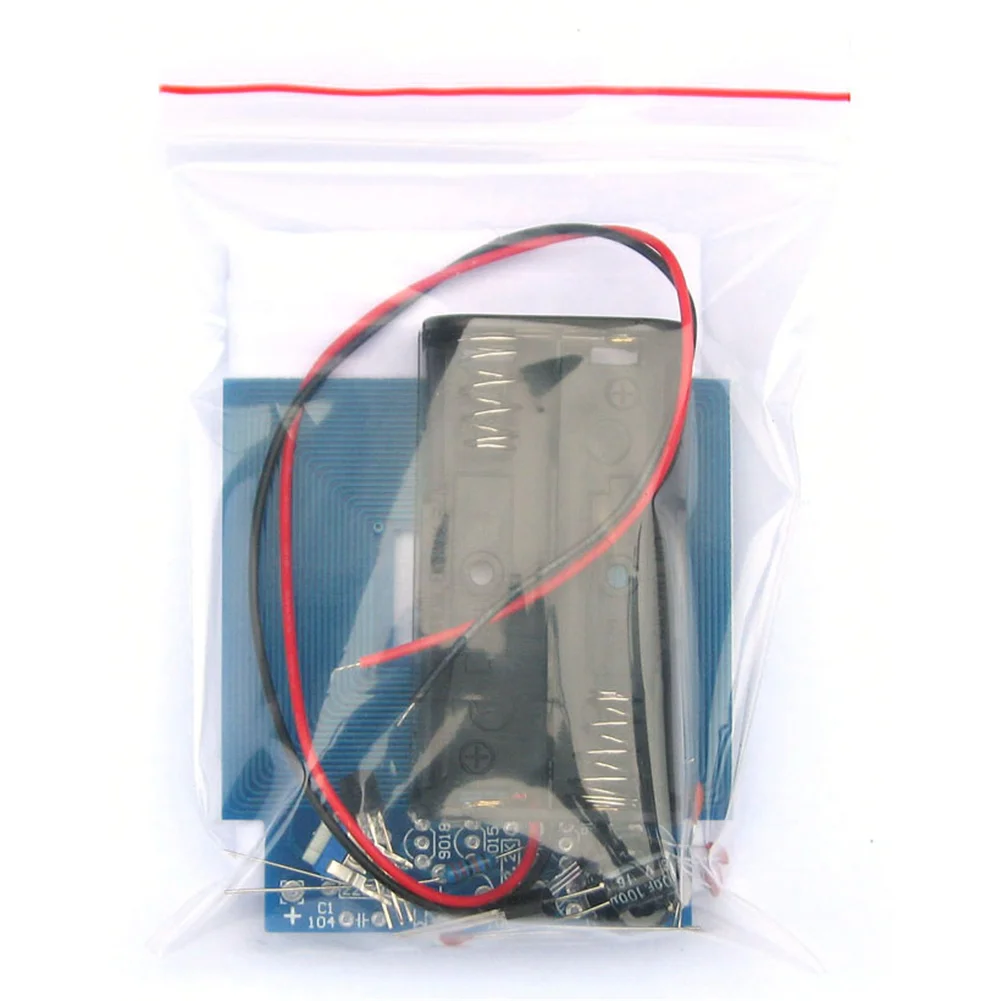

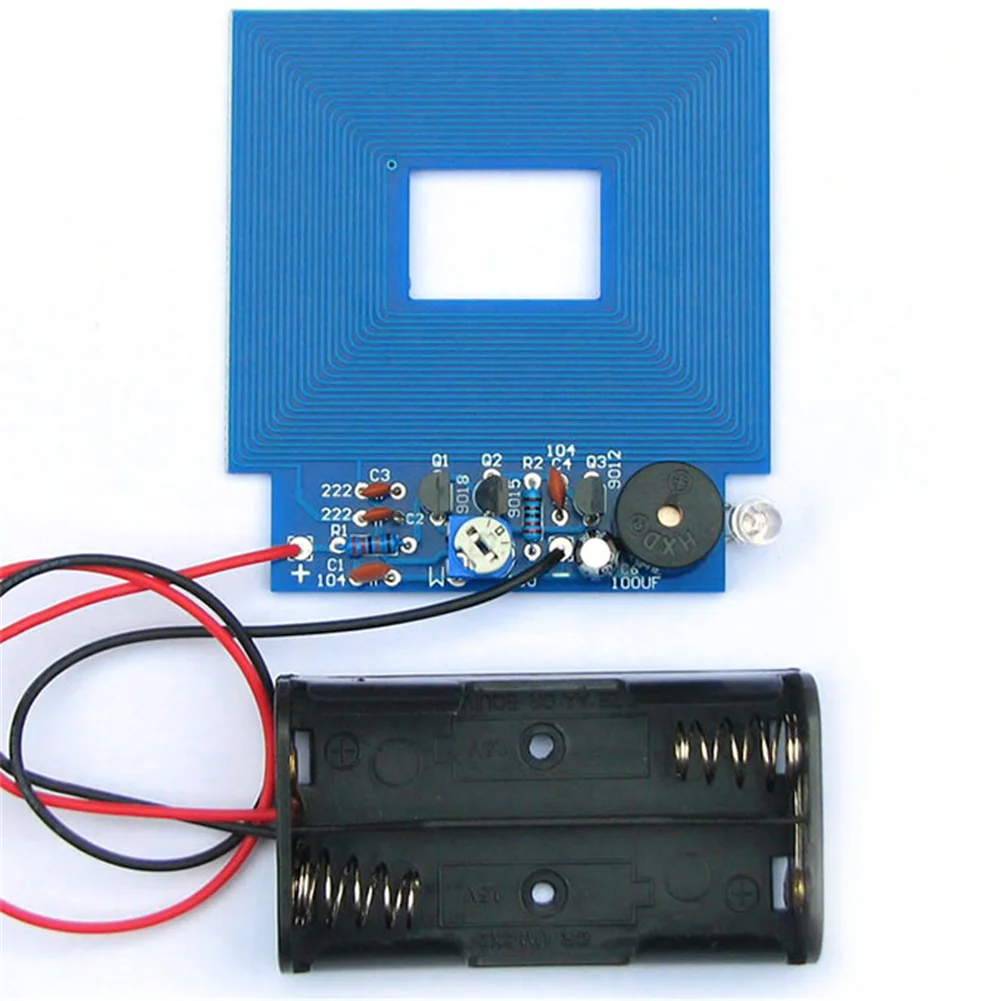

На следующем рисунке представлен набор упаковок плюс аккумуляторные коробки.
