15 S 48 V 25A 35A 45A 60A 18650 литиевая плата защиты батареи литиевой BMS pcb PCM баланс

---

Обзор

15 S 48 V 25/35A/45A/60ABms используется для15 Серия48 v литий-ионныйАккумуляторного блока.

Мы можем разработать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, и литий-полимерных и т. д.



Основные функции: защита от перегрузки, защита от разрядки,

Защита от тока, защита от короткого замыкания, защита от температуры и т. д.

В соответствии с запросом клиента мы можем разработать PCM в различных размерах и конструкциях. BMS изготовлено из высококачественного Mos и IC импортированных. Храните аккумулятор в течение длительного срока службы
Время.



Параметры

Отдельный порт 15 s bms, поэтому есть три провода, выходящие из BMS, черный (P-), синий (B-), желтый (C-), ток зарядки всего 8A



Если один и тот же порт есть только 2 провода на BMS, черный (P-) и синий (B-), пожалуйста, выберите то, что вам нужно.

15 S 55,5 V	Деталь	Технические характеристики
Разряда	Максимальный непрерывный ток разряда			25A	35A	45A	60A
	Пиковый ток разряда			60A	100A	180A	180A
	Защита от перегрузки по току ток			60A	100A	180A	180A
Зарядка	Зарядка Напряжение	С алюминиевой крышкой, 63В
	Зарядный ток никель-металл			25A	35A	45A	60A
Защита от перезарядки защиты	Защита от перезарядки обнаружения Напряжение	4,25 ±0. 025 V
	Время задержки обнаружения заряда	0,5 S
	Защита от перезарядки выпуск Напряжение	4,19 ±0. 05в
Балансировка клеток	Балансировка клеток обнаружения Напряжение	4,18 V
	Балансировка клеток для Напряжение	4,18 V
	Балансировка клеток ток	35±5mA
Защита от разрядки	Защита от разрядки обнаружения Напряжение	2,8 ±0. 05в
	Время задержки обнаружения разрядки	0,5 S
	По сравнению с разрядник для Напряжение	3,0 ±0. 05в
Защита от перегрузки по току	Перегрузки по току обнаружения Напряжение	150mV
	Время задержки обнаружения по току	9 г-жа
	Защита от перегрузки по току состояние	Булавку
Защита от короткого	Обнаружения состоянии	Внешние короткие курка
	Время задержки обнаружения	250uS
	Состояние релиз	Булавку
Температура защиты	65℃ или 75℃	Нет
Внутреннее сопротивление	MOSPET	≤10mΩ

Преимущество



Используйте высококачественную (А-уровень) защитную интегральная схема, из Японии.

Сильная нагрузка, постоянная разрядка тока, использование высокого напряжения сопротивления, низкий
Внутренняя сила сопротивления Mosfet. Теплоотвод значительно поможет охлаждение.

IC имеет функцию балансировки мощности. Схема проста и надежна.

Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен при зарядке или разрядке. Функция защиты от тока и короткого замыкания очень надежная. Долгое время короткого замыкания нагрузки не влияет на PCB и аккумулятор. Защита температуры во время зарядки и разрядки.

Экстремальное низкое энергопотребление. Расход всего устройства меньше 50uA.

PCB использование высокая антикоррозийная, Высокая водонепроницаемость, высокое сопротивление ESD Формальное покрытие

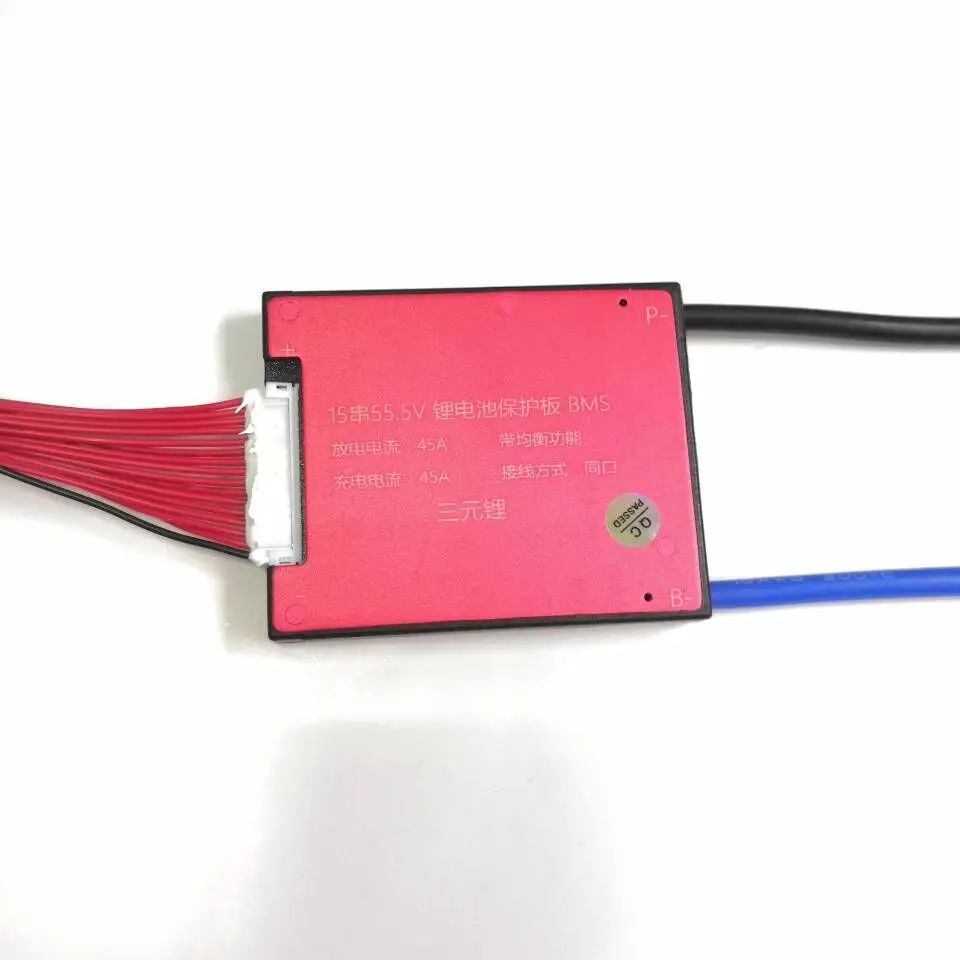

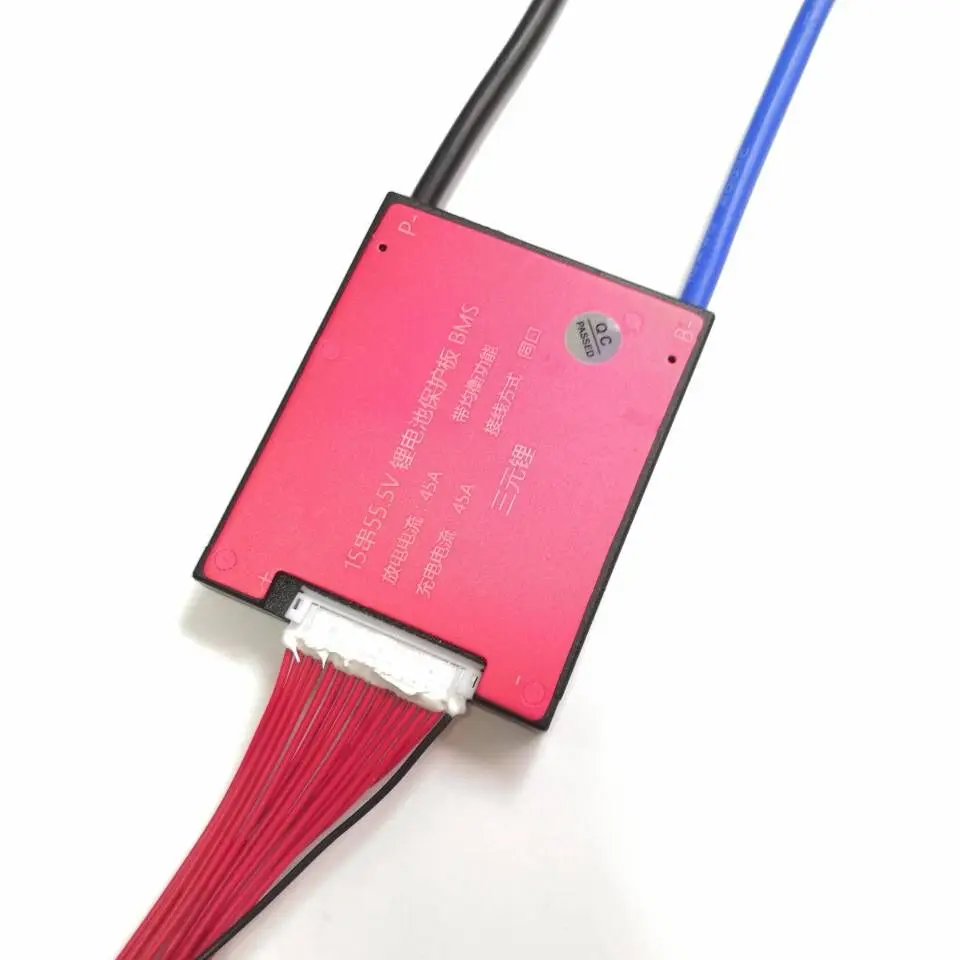

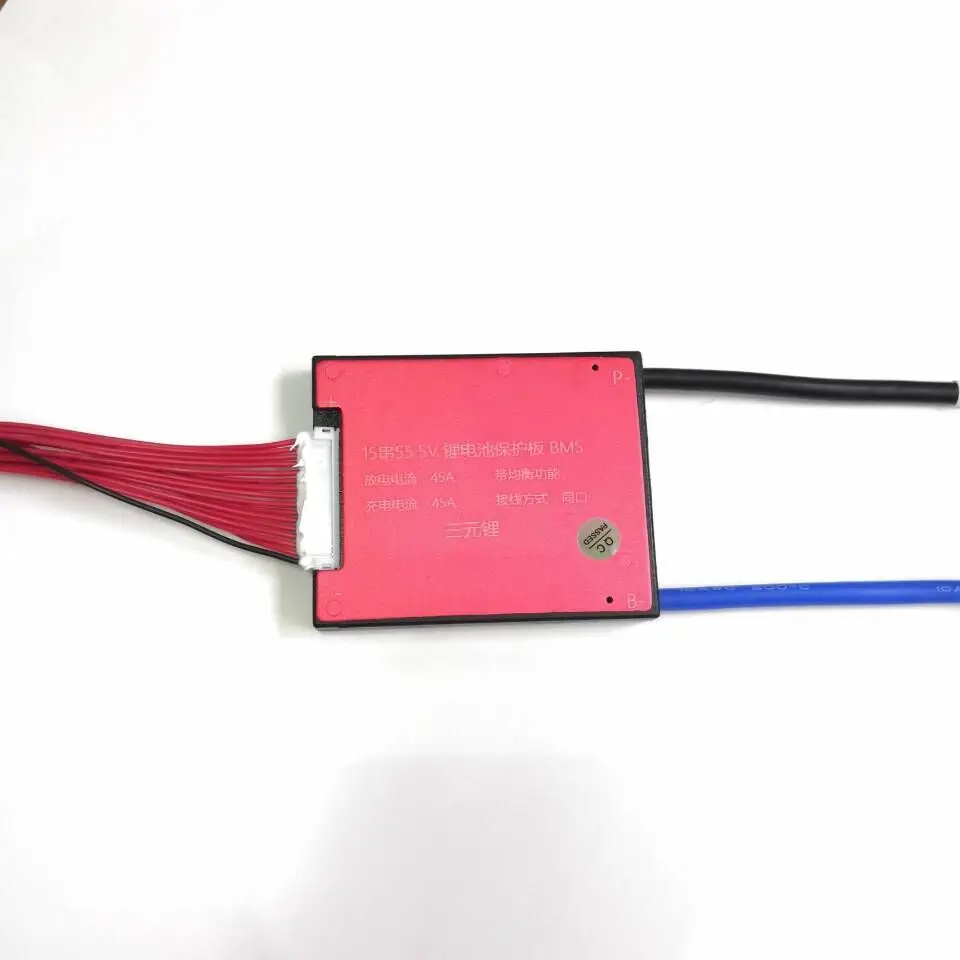

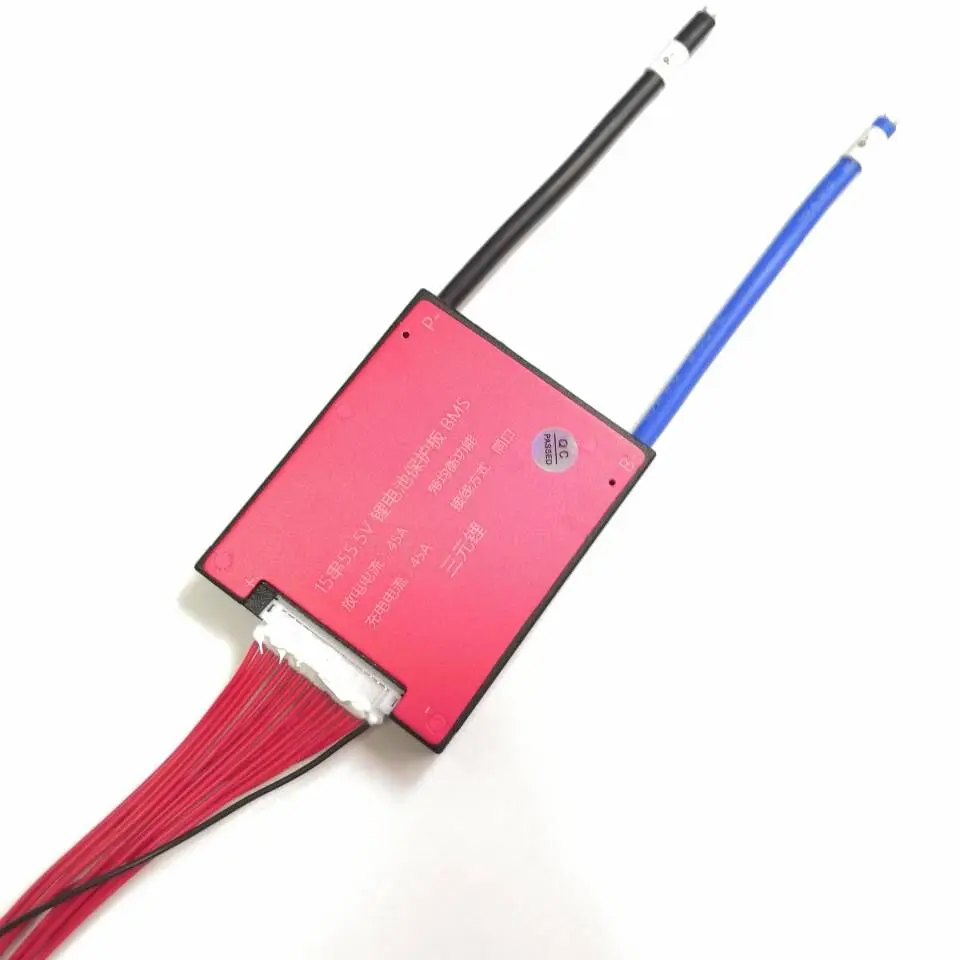

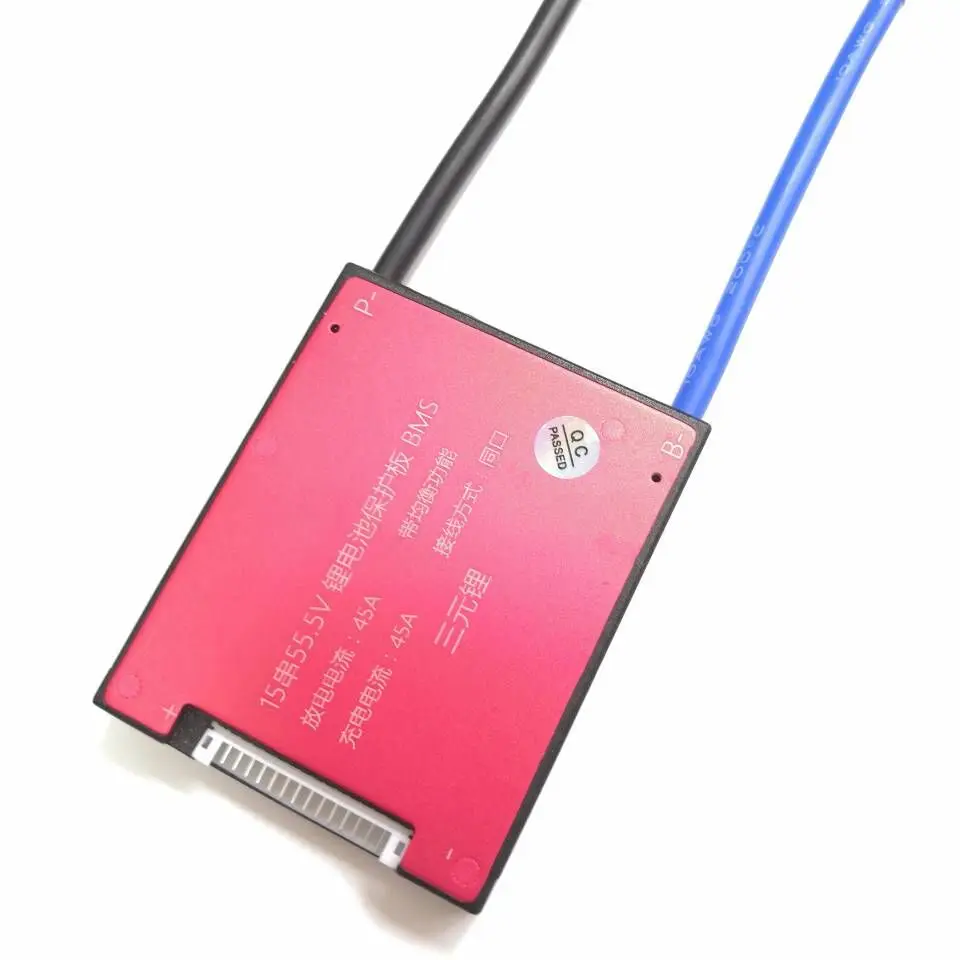

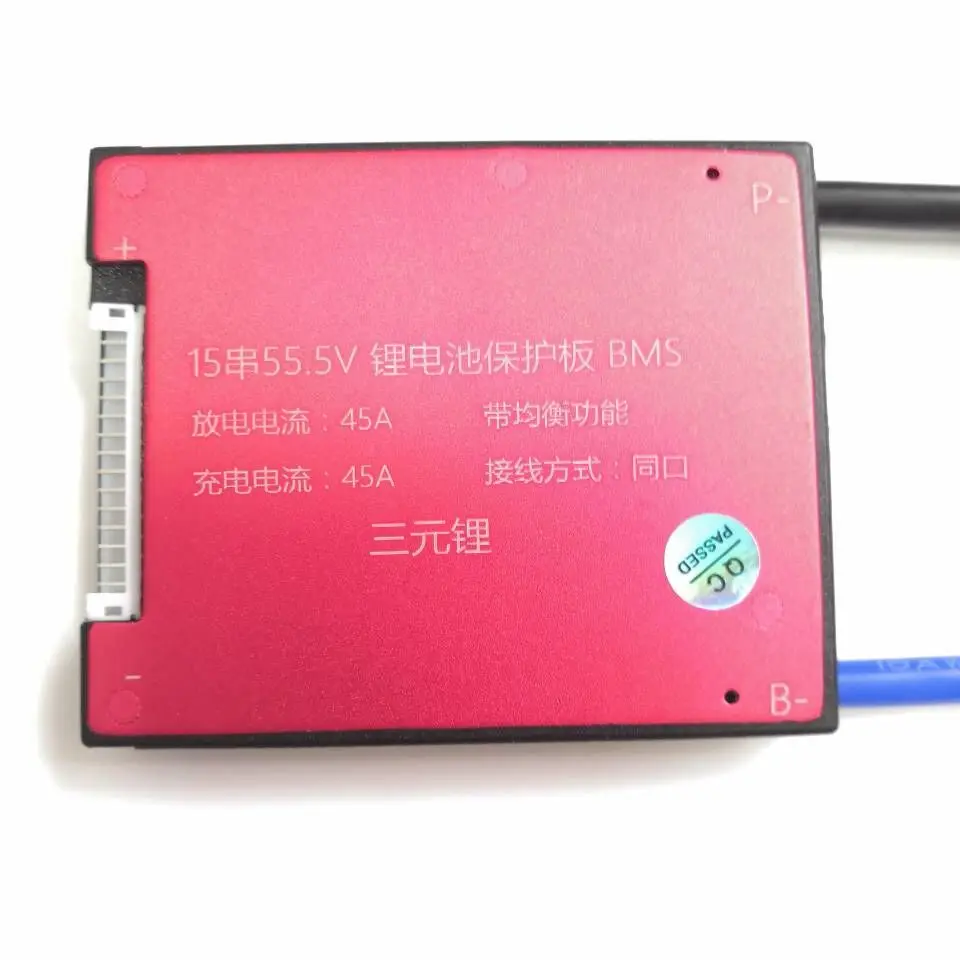

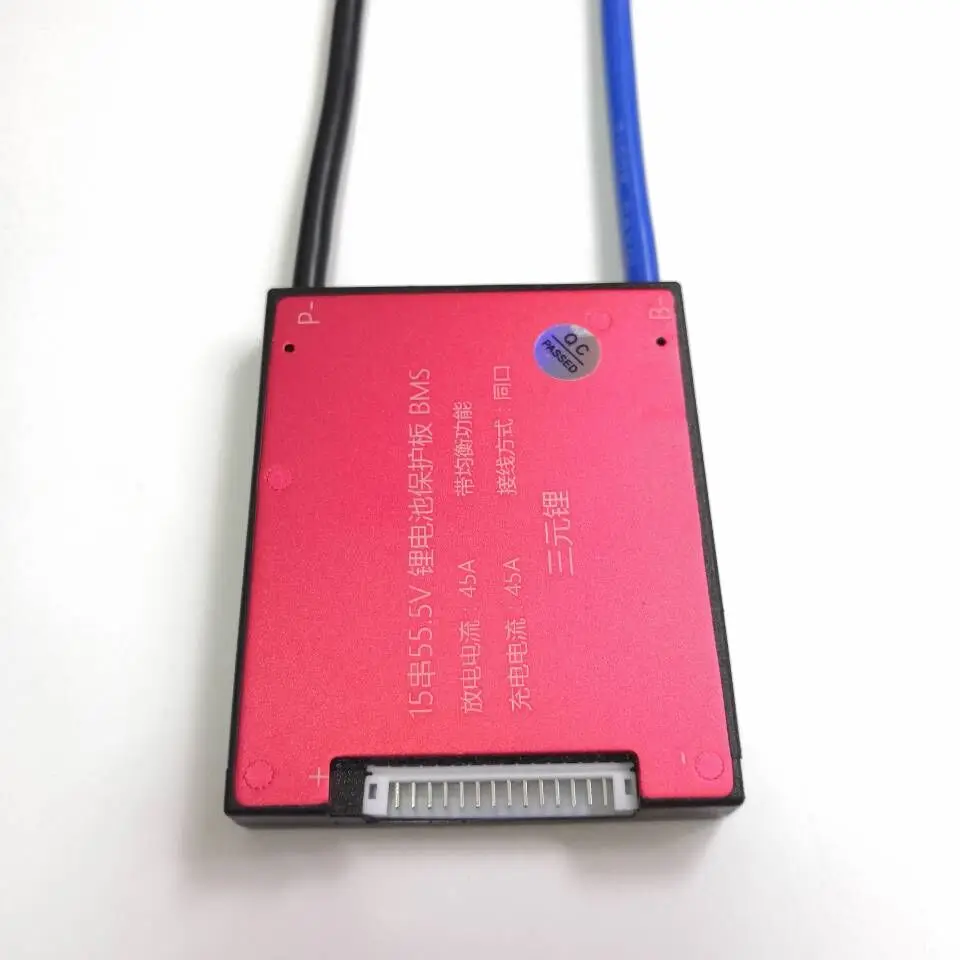

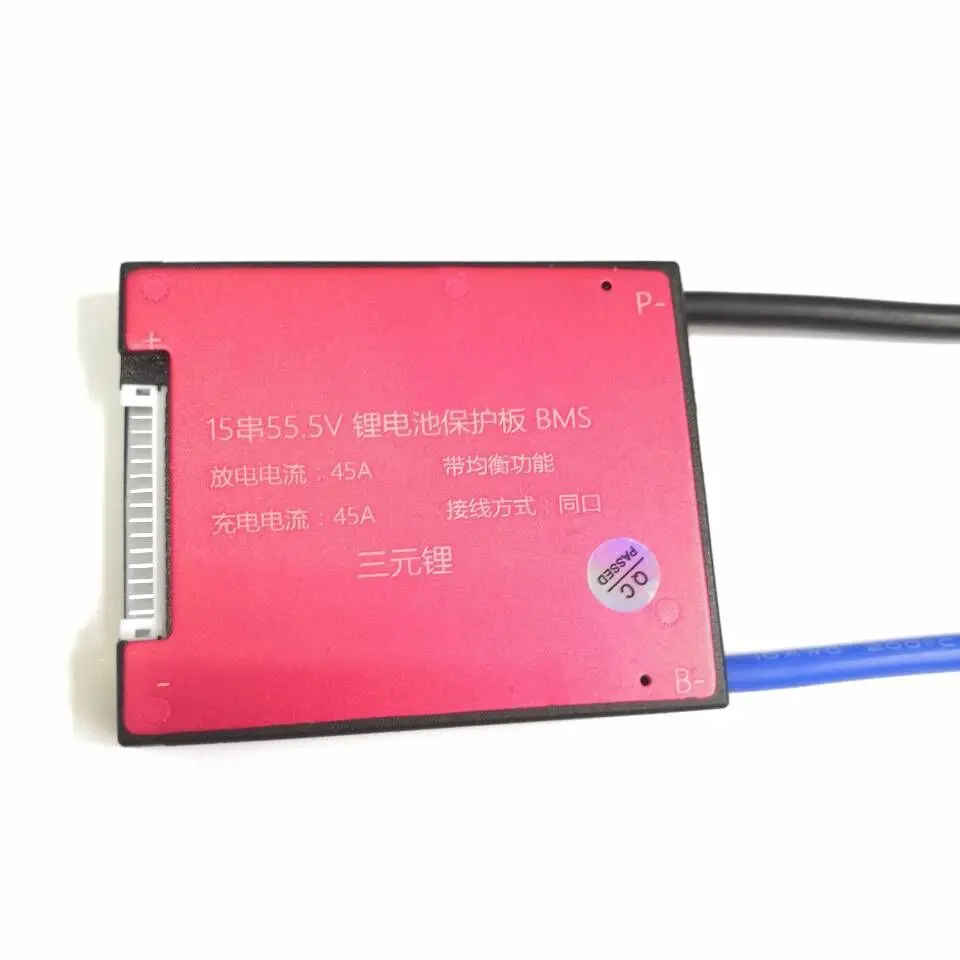

Фотографии







Предупреждение:



1. следует строго следовать шагу подключения в соответствии с схемой.

2, проверьте правильность соединения, затем подключите его к аккумулятору "+", "-" Pin.

3, мы не несем ответственности за дефекты, вызванные неправильным соединением.

Вопросы и ответы

1. Какой общий порт и отдельный порт? В чем разница? Мы берем 13S48V16A BMS в качестве примера, общий порт 16A означает, что ваш катод заряда и разрядный катод соединены в том же конце точки (наш P-), зарядный катод и разрядный катод используются в общем порте подключения, поэтому ток заряда и ток разрядки одинаковые 16А. В то время как отдельный порт отдельно соединен катодом зарядки (C-) и катодом разрядки (P-), поэтому ток заряда и ток разрядки отличаются, ток разрядки 16А, Ток заряда 8A.   2. Какое минимальное количество для с функцией сохранения баланса? Принцип работы и функции являются следующими, когда ваше напряжение в одной камере до напряжения будильника (литий-ионный до 4,18 в, срок службы Po4 до (3,6 В), затем баланс клеток начинает работать, сопротивление баланса начинает разрядку с 35ма (когда баланс разрядки начинает работать, BMS начнет немного нагреваться, Что является нормальным отражением), ячейка находится в состоянии зарядки и разрядки, и другие, которые не достигаются к напряжению сигнализации (li-ion 4,18 V, Life Po43.6V) находятся только в состоянии зарядки, без разрядки, когда быстрое напряжение ячейки достигается к напряжению сигнализации (li-ion 4,25 V, Life Po43.75V) BMS начинает отключать защиту питания, Все остальные ячейки находятся в остановке зарядки, этот процесс позволит зарядке аккумулятора в балансе тока, и напряжение аккумулятора находится в состоянии баланса, но когда разница в напряжении вашей ячейки находится в большом диапазоне, баланс не может работать хорошо.   3. связь между емкостью батареи и током BMS? Нет прямой связи между емкостью батареи и током BMS, большая емкость не означает большой аккумулятор, но Положитесь на продолжительный ток, то есть, если ваш двигатель мощный, вы должны выбрать высокий ток BMS, он не зависит от емкости аккумулятора.   4. Какой тип зарядного устройства выбрать? Литиевая батарея должна выбрать специальное зарядное устройство, не используйте зарядное устройство для свинцового кислотного аккумулятора, для зарядное устройство свинцового кислотного аккумулятора может иметь MOS с защитой от поломки высокого давления, которая не защитит BMS от заряда. срок службы Po4 зарядное устройство напряжение = шнур батареи №. x3.6V, в то время как литий-ионное зарядное устройство напряжение = шнур батареи нет. x4.2V.   5. Какой текущий BMS я должен выбрать? Возьмите 10S36V в качестве примера: какой ток BMS вы выбираете, зависит от мощности вашего электронного велосипеда и ограничения тока контроллера. Напр., выберите 16A для ниже 350 Вт, 25A для below500W, 35A для ниже 800 Вт, 60A для ниже 1000 Вт, более 1200 Вт, свяжитесь с нашим специалистом по обслуживанию для предложений, все, непрерывный ток должен быть выше, чем ограничение тока в контроллере.   6. поврежден ли мой BMS? Если вы хотите определить, поврежден ли BMS, пожалуйста, выполните следующие действия, чтобы проверить, является ли Напряжение каждой ячейки одинаковым с Вольтметр? Если разница в напряжении ячеек превышает 1,0 В, на дисплее отображается ошибка, что она не может работать далеко, нет источника питания в стартовом диапазоне, короткое время зарядки, все эти проблемы почти вызваны ячейками батареи, если BMS поврежден отображается как без зарядки, без разрядки, без разрядки, в то время как батарея имеет напряжение.





Посылка:

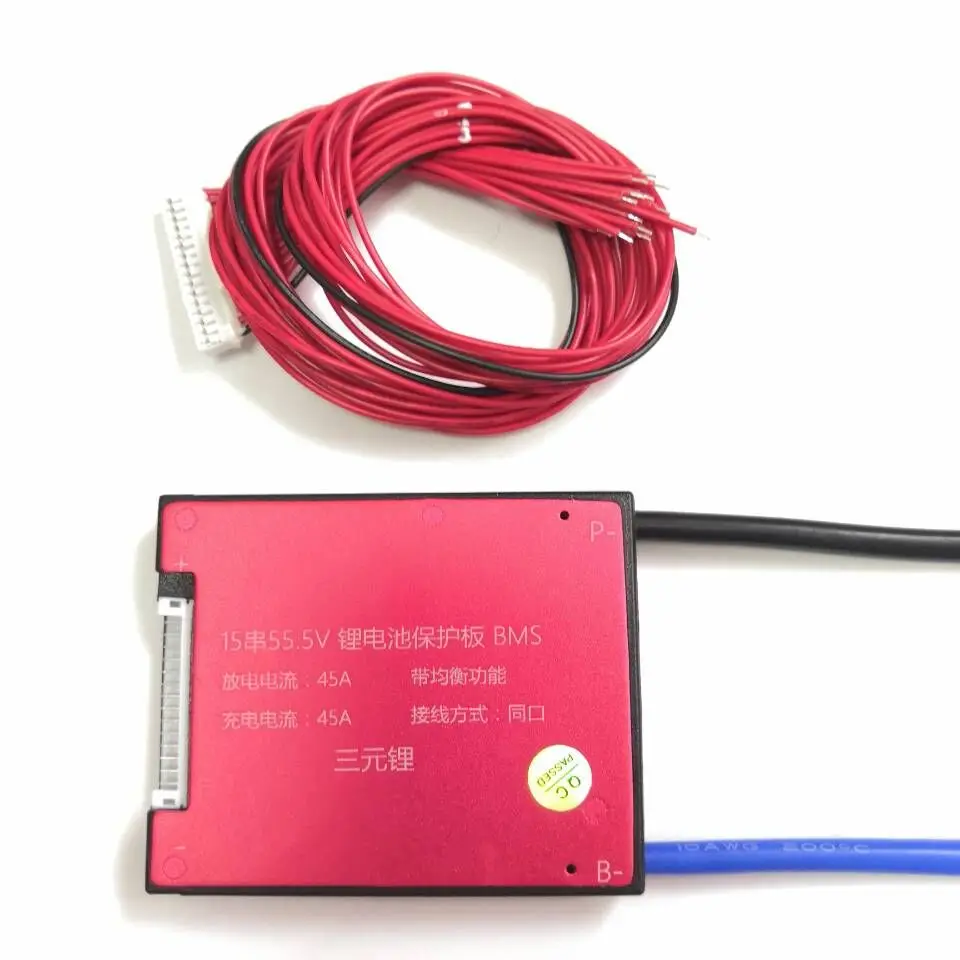

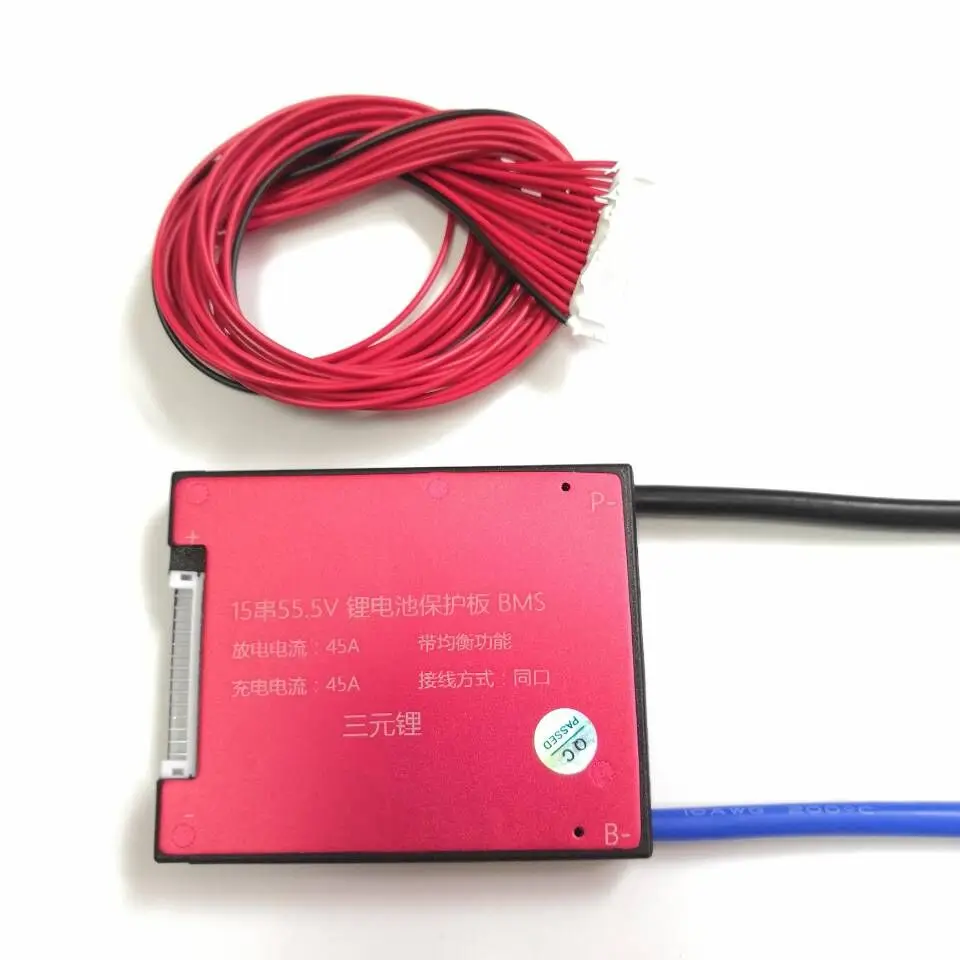

1 шт 15 s 55,5 v BMS Li-Ion С ПЛОСКИМ КАБЕЛЕМ

---

---
