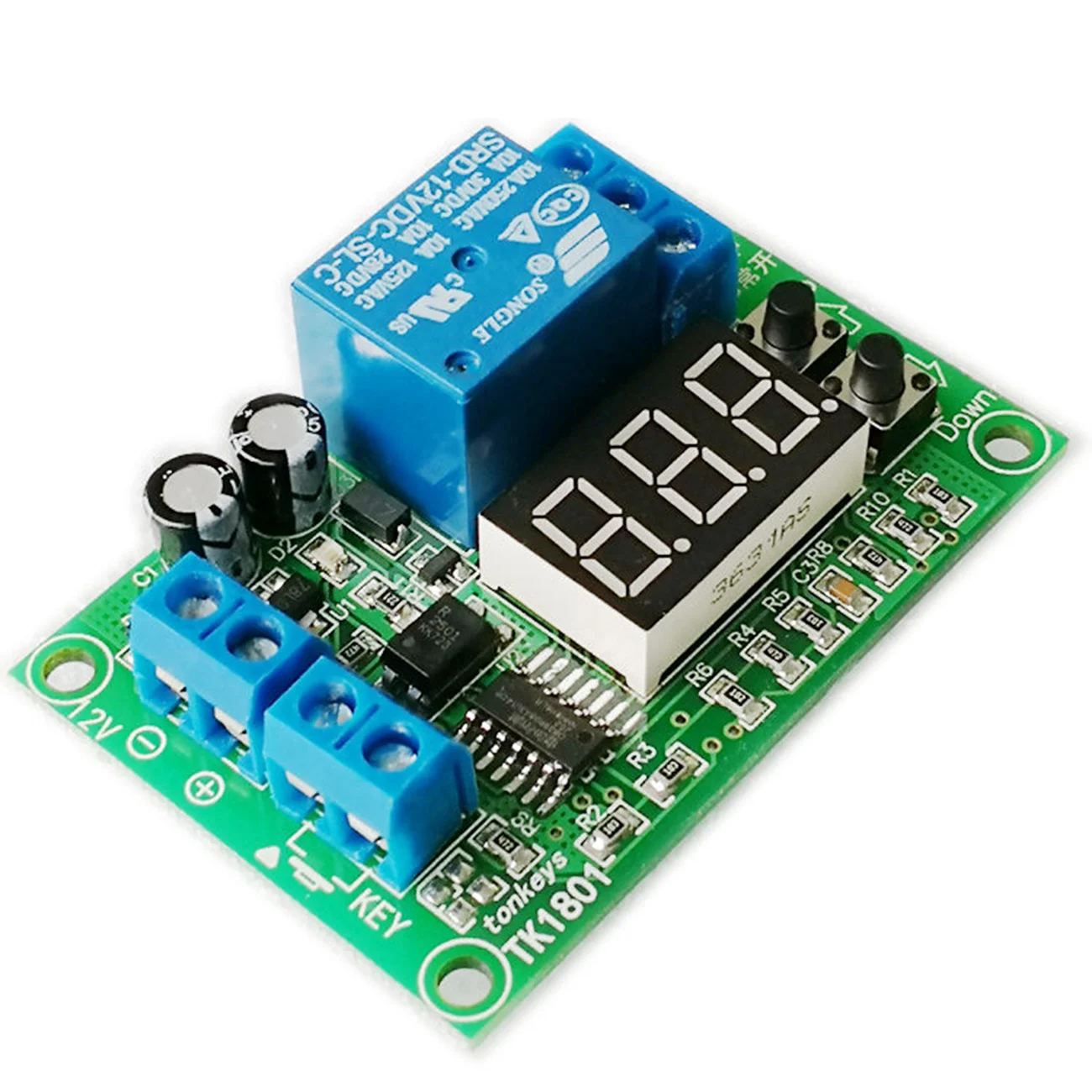

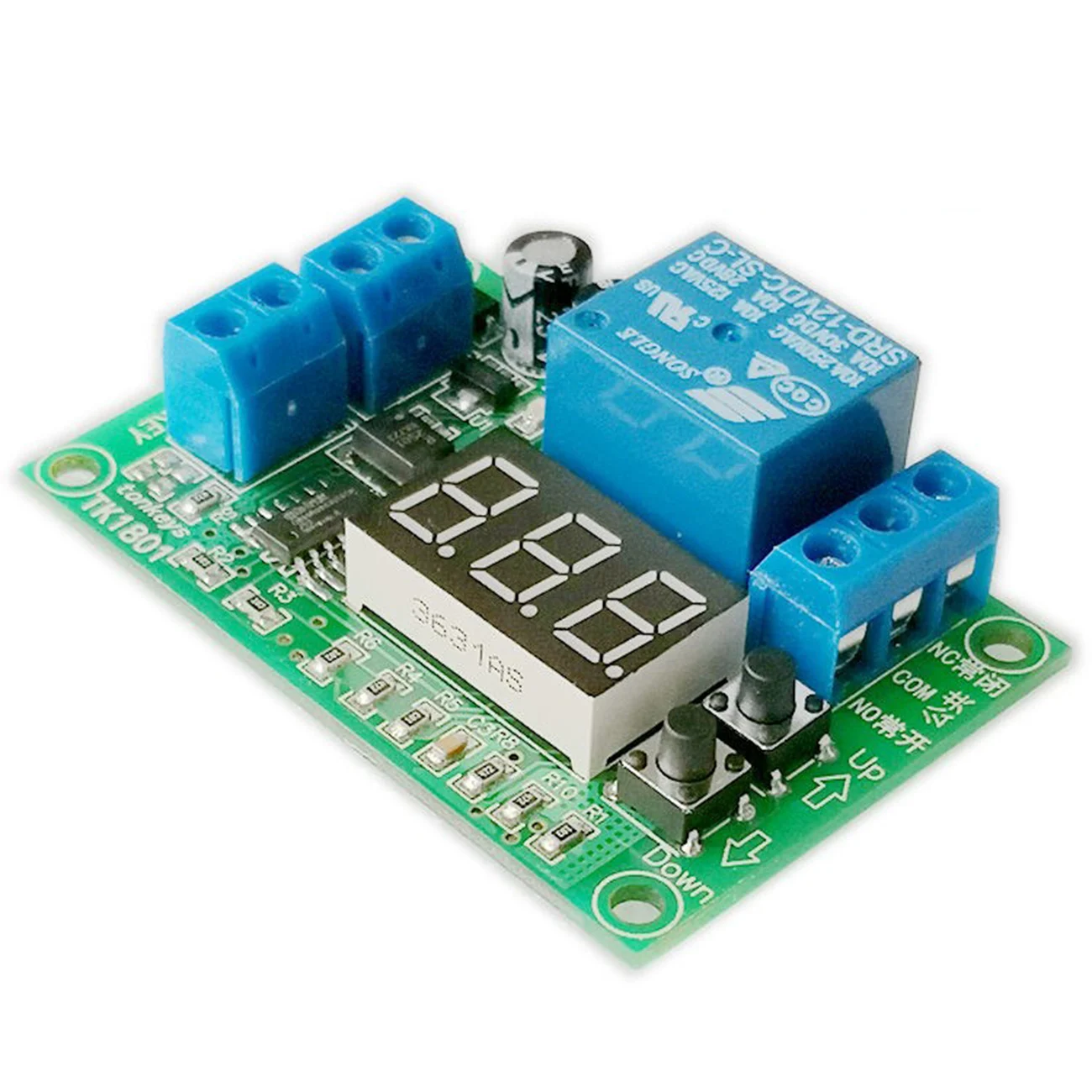

3 знака после запятой дисплей реле времени модуль триггер начать время единый

Описание функций и работы
Функция: Запуск задержки после запуска, реле немедленно включено, и реле выключено после окончания обратного отсчета.
1. Триггер: относится к короткому контакту двух линий ключевого терминала. Как правило, внешняя кнопка также может быть подключена к сигналу напряжения. Обратите внимание, что триггер недействителен после триггера и должен дождаться окончания обратного отсчета, прежде чем он может быть запущен снова.
2. Настройка времени: Нажмите кнопку вверх, чтобы настроить время до 999. Нажмите кнопку вниз, чтобы отрегулировать время. Минимальный-1, время-в считанные секунды. Обратите внимание, что время настройки остановит реле и сразу же вернется в исходное состояние во время обратного отсчета. Нажмите и удерживайте кнопку, чтобы быстро настроить время. Не выключайте сразу после настройки времени. Подождите более 1 секунды, чтобы гарантировать сохранение установленного времени. В следующий раз, когда вы включите питание, будет загружена последняя Настройка.
3. Дисплей: когда не срабатывает, время установки отображается ed; После запуска, оставшееся время (обратный отсчет) отображается ed; Процесс настройки мигает для отображения установленного времени.

Основные параметры
Напряжение: 12 В постоянного тока (диапазон 10-16 В), другие напряжения s доступны в версии 24 В.
Мощность Потребляемая мощность: 0,5 W
Диапазон времени: 1-999 секунд
Дисплей режим: 3-значный красный цифровая трубка (оставшееся время является Дисплей ed во время обратного отсчета, в противном случае, установленное время Дисплей ed)
Настройка времени: кнопка регулировки (с памятью отключения питания, следующий вызов автоматически переносится на последнюю настройку)
Точность: 1 секунда
Ошибка: 2%
Режим триггера: срок действия короткого замыкания более 0,025 секунд
Выходной контакт: набор нормально открытый + нормально закрытый
Выходная мощность: 10A (диапазон напряжения 0-250 В переменного тока, или 0-30 В постоянного тока)
Режим выхода: Пассивный (т. Е. Сухой контакт, без зарядки, количество переключателей, эквивалентный переключателю)
Размеры: 90 мм * 40 мм * 20 мм (длина * ширина * высота), см. Изображение.
Вес: 30 г

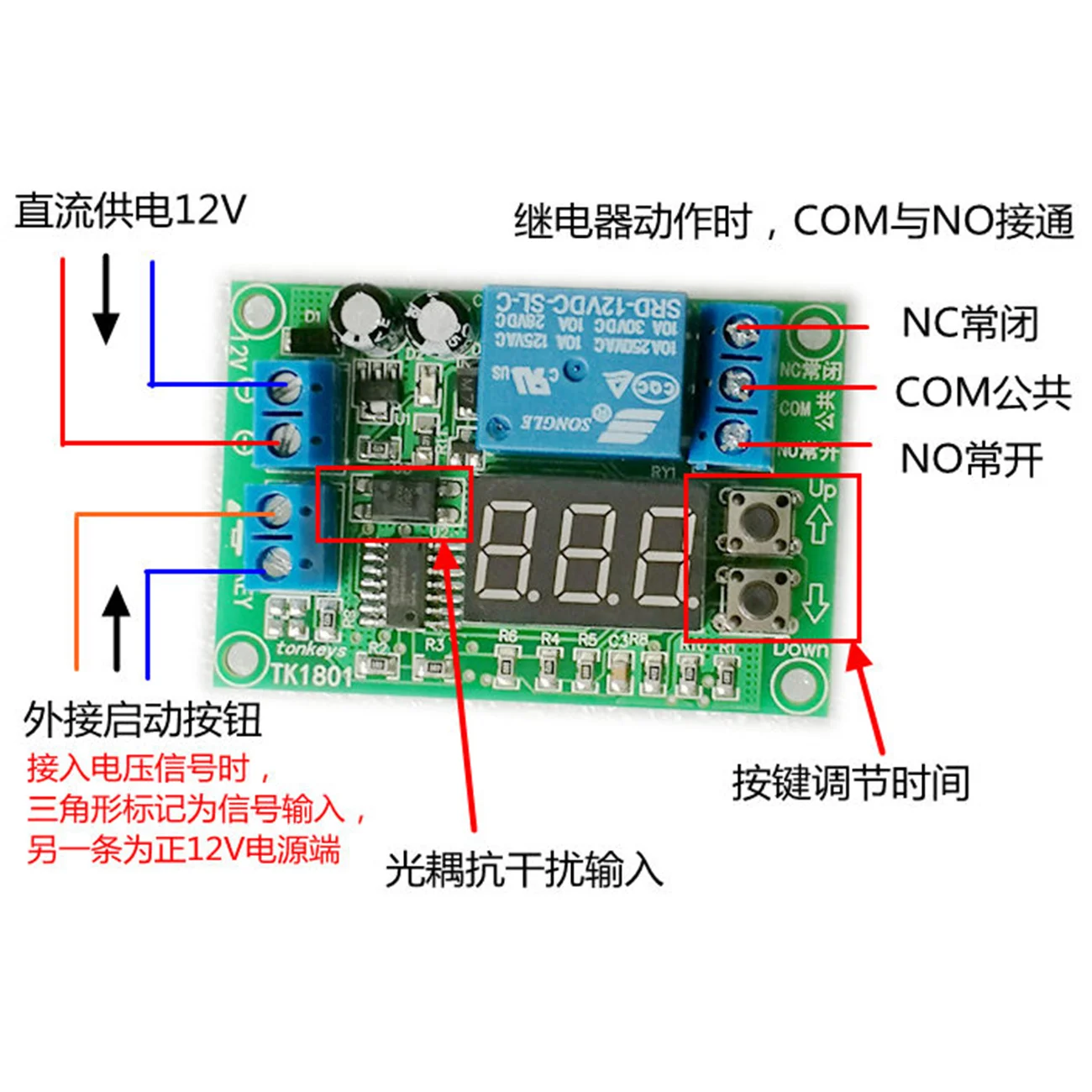

Описание интерфейса
Положительный полюс приведенный в действие 12V + модуль
12V-модуль приведенный в действие отрицательных
Нормально открытый терминал без реле
Общий терминал COM реле
Нормально закрытый терминал NC реле
Ключ-1 Кнопка внешнего терминала, вход здесь при использовании триггера напряжения. С логотипом треугольника
Внешний терминал KEY-2 кнопки фактически подключен к 12 В +.
Примечание: «ON» в описании функции означает, что реле «включено» между «распространенным» и «нормально открытым».
