Общее описание

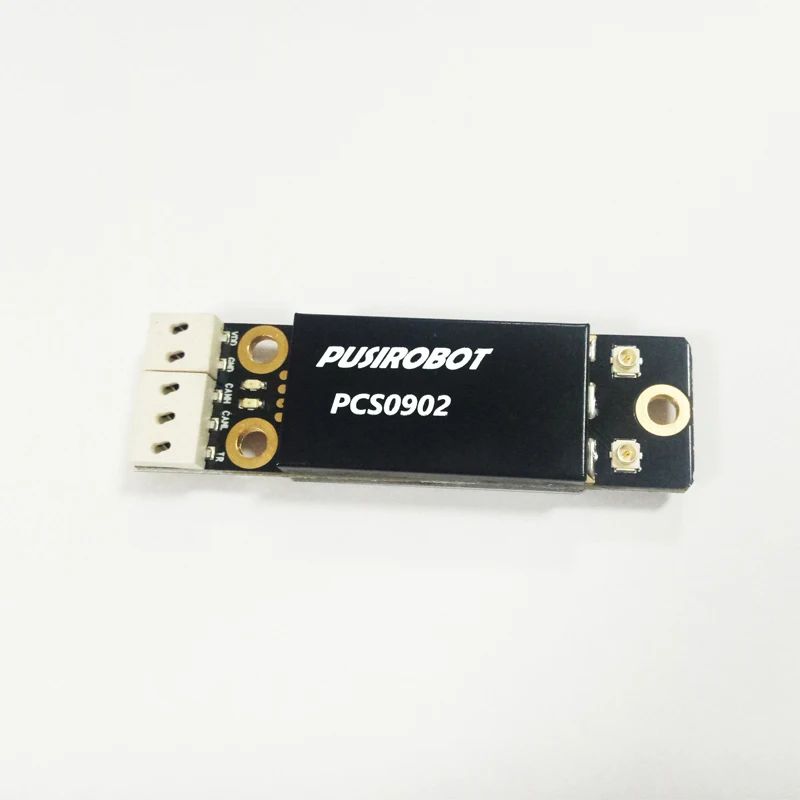

PCS09xx-Программируемый емкостной датчик с высокой производительностью и простым и гибким интерфейсом. Контроллеры серии могут обнаруживать емкость, которая изменяется ниже 1pf, и могут преобразовывать результаты тестирования в выходной уровень IO и интуитивно понятный светодиодный индикатор. Контроллер PCS09xx обеспечивает простой и удобный набор команд управления, которые могут быть подключены к хосту управления через шину can (или RS485 или RS232) и непосредственно считывают измеренные значения. Он подходит для различных медицинских, охраны окружающей среды, обнаружения уровня реагента для лабораторных инструментов, определения уровня контейнера и других сценариев применения.

Характеристика

• Два емкостных датчика каналов обнаружения

• Край цифрового уровня вывода может быть настроен

• Светодиодный индикатор результата

• Диапазон обнаружения емкости: 0 ~ 2.5nf

• Точность емкостного обнаружения: 10FF

• Скорость сверхбыстрого отклика на микросекунду

• Использование технологии активного экранирования для повышения надежности обнаружения

• Адаптивная низкочастотная схема возбуждения для сверхнизкого излучения EMI

• Позолоченные экранированные разъемы для отличной защиты от помех

• 16 мм x 56 мм x 7,6 мм. Малый объем, легко установить

• Пользовательское программирование, и может быть настроено в автономном режиме автоматической работы

• Процедуры управления и базовые Драйверы на основе VC + +

Расположение порта терминала

Подключение питания J1

Описание:

VCC: напряжение питания, 5 ~ 12 В.

GND: Заземление напряжения питания.

Подключение сигнала J2

Описание:

CANH/CANL:CAN Интерфейс связи.

Защитный чехол для мобильного телефона: триггер выходной сигнал pin (3,3 V), которая может быть настроен в качестве высокого уровня или низкоуровневый триггер.

Измерительный интерфейс J3

Интерфейс канала измерения второй емкости, с помощью коаксиального разъема HRS U.FL-R-SMT-1. Защитный слой интерфейса соединителя приостановлен и максимально приближен к электроду или реагентная игла. Сердечник соединен с положительным электродом измерительного электрода.

Интерфейс измерения J4

Первый интерфейс измерительного канала емкости, с помощью коаксиального разъема HRS U.FL-R-SMT-1. Защитный слой интерфейса соединителя приостановлен и максимально приближен к электроду или реагентная игла. Сердечник соединен с положительным электродом измерительного электрода.

Типичное применение

Контроллер PCS09xx использует коаксиальный кабель для подключения к измеряемой пластине конденсатора. Существует несколько типичных режимов подключения двухслойного металлического датчика, который может быть выбран и установлен программным обеспечением PUSICAN tool, как показано ниже.

Одноцветный узор 1

В этой модели выбран первый канал обнаружения. Защитный слой J4 соединяет Внешний Металл зонда, а основной провод J4 соединяет внутренний слой зонда. Из-за активного экранирующего сигнала на защитном слое J4 Внешний Металл зонда должен быть изолирован от опорного заземления рамы и силового заземления.

Одноцветный узор 2

В этой модели выбран Второй канал обнаружения. Он похож на режим подключения одноконцевого узора 1.

Одноцветный рисунок 3

Когда объем бутылки реагента или жидкости, которую нужно проверить, очень мал, для повышения точности обнаружения, может использоваться метод подключения следующей фигуры. Основной провод кабеля J4 подключен к зонду, а защитный слой приостановлен. Основной провод кабеля J3 соединен с металлической пластиной или металлическим контейнером. Этот образец также может использоваться для измерения емкости Электронных компонентов на обоих концах.

Дифференциальный узор

Если емкость муфты стойки оборудования очень велика, или уровень жидкости в контейнере должен быть измерен бесконтактным, может быть использован дифференциальный шаблон. Основной провод кабеля J3 соединен с одним боковым электродом, а основной провод кабеля J4 соединен с электродом с другой стороны. Если электроды с обеих сторон изготовлены из двух слоев металла, а наружные слои соединены с защитным слоем коаксиального кабеля соответственно, точность обнаружения будет значительно улучшена.

Конфигурация триггера

Контроллер PCS09xx поддерживает выход уровня триггера емкости, а порог триггера может быть настроен с помощью программного обеспечения для отладки PUSICAN. Когда измеренная емкость достигает порогового значения, соответствующий светодиодный индикатор загорается, а выходной порт TR выводит соответствующий уровень.

Калибровка емкости

Для повышения стабильности и точности обнаружения технология обработки цифрового сигнала используется для управления циклом измерения. Как показано наРисунокНиже системная Внешняя среда (температура, влажность) и режим подключения оказывают значительное влияние на эталонную емкость системы.

Встроенный алгоритм управления PCS09xx's гарантирует, что измерение линейности, как показано наРисунок ниже,Максимально защищен от этих экологических факторов. Однако пользователям может потребоваться компенсировать базовое значение емкости в зависимости от обстоятельств.

При компенсации базовой ёмкости в определенной среде, с помощью однократного рисунка 3, подключите Номинальный керамический конденсатор, как показано на рисункеРисунок ниже, Тогда может быть получена компенсация, это номинальное значение минус значение измерения. Обратите внимание, что типичная погрешность керамической ёмкости составляет от 10% до 30%.

Калибровка пустых игл

Когда контроллер PCS09xx и датчик уровня установлены, основная емкость, сформированная внешним механизмом, таким как стойка стабилизируется, И пустая калибровка иглы может быть выполнена инструкцией или программным инструментом PUSICAN. PCS09xx получит значение емкости тока и автоматически вычтет значение емкости в процессе последующего измерения.

Автоматический режим отображения

После включения контроллера PCS09xx он автоматически переходит в режим непрерывного измерения, и активный индикатор на плате мерцает. Результаты измерений будут автоматически сообщены через PDO протокола CANOPEN.

Примечание: версия RS485/RS232 не имеет функции автоматической передачи данных из-за ограничений протокола.

Задержка ответа

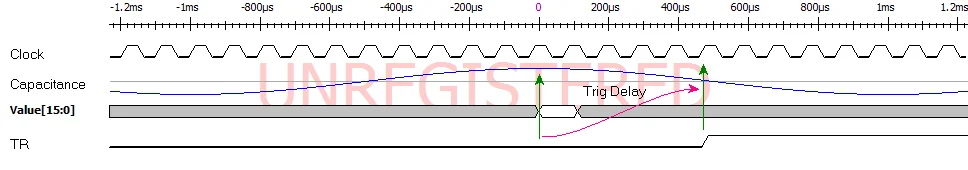

Для высокоточного лабораторного испытательного оборудования точность обнаружения уровня жидкости, частота ложной сигнализации, скорость отклика-три важных индикатора. Контроллер PCS09xx использует высокоскоростной процессор для выполнения процедур управления и алгоритмов фильтрации и сокращает время отклика до микросекунд, обеспечивая при этом точность обнаружения и ложную частоту тревоги. Как показано на следующем рисунке. В то же время, чтобы уменьшить эффект антенны, вызванный реагентная игла, один из основных дефектов индуктивно-резонансного измерения, и уменьшить электромагнитное излучение, контроллер PCS09xx ограничивает частоту возбуждения до менее 10 кГц.

Метод установки

PCS09xx имеет три монтажных отверстия. Рекомендуется установить три медных столба M3, как показано наРисунокНиже. Высота медной колонны должна быть больше 3 мм, чтобы избежать помех между модулем и основанием. После того, как контроллер надежно заблокирован, можно сделать кабельные соединения. PCS09xx использует пружинный клеммный разъем. Пользователям не нужно нажимать на клеммы кабелей, а непосредственно вставлять многожильные провода или одножильные медные провода после очистки и пайки в соответствующие отверстия. Допустимый диапазон измерения провода составляет #26 ~ # 22AWG.

При снятии проволочной головки с разъема можно использовать отвертку с узким разрезом или специальный инструмент, Предоставленный нами, чтобы вставить ее в отверстие над соединителем и выдавить пружина из листовой стали, как показано наРисунок ниже.

Размеры
