Радиочастотный модуль антенны считывателя Mifaree RC522 | RFID Модуль определения карты

1. [цена продукта]
25 юаней/ломтик

Два, [представление основного чипа]
MF RC522-это высокоинтегрированный чип чтения-записи, используемый в бесконтактной связи 13,56 МГц. Он разработан компанией NXP for & ldquo; three tables & rdquo; И низковольтным, недорогим, бесконтактным чипом для чтения и записи небольшого объема, это хороший выбор для разработки интеллектуальных инструментов и портативных устройств. MF RC522 использует передовые концепции модуляции и демодуляции и полностью интегрирует все типы пассивных бесконтактных режимов связи и протоколов на частоте 13,56 МГц. 14443A совместимый сигнал транспондера поддерживается. Цифровая часть имеет дело с рамами ISO14443A и обнаружением ошибок. Кроме того, он также поддерживает быстрый алгоритм шифрования CRYPTO1 и проверяет продукты серии MIFARE. MFRC522 поддерживает MIFARE серии высокоскоростных бесконтактных сообщений, с двунаправленной скоростью передачи данных до 424 кбит/с. Как новый член 13,56 МГц высокой интеграции чтения-записи семьи, MF RC522 имеет много сходств с MF RC500 и MF RC530, но также имеет много характеристик и различий. Он связывается с хост-компьютером путем последовательной связи с меньшим количеством подключений и может выбрать один из режимов SPI, IIC или serial UART в соответствии с различными потребностями пользователя, что способствует уменьшению соединения, уменьшение объема печатной платы и снижение стоимости.

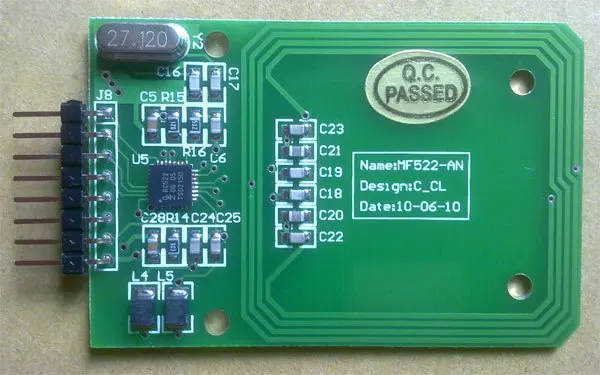

Три, [MF522-AN введение модуля]
MF522-AN модуль использует оригинальный чип Philips MFRC522 для проектирования схемы чтения карт. Легко использовать и низкая стоимость. Он подходит для пользователей передовых приложений, таких как разработка оборудования и разработка кард-ридера, а также для пользователей, которым необходимо проектировать/производить терминалы радиочастотных карт. Этот модуль может быть непосредственно загружен в различные картридеры. Модуль использует напряжение 3,3 V, а также может общаться напрямую с любым ЦПУ материнская плата пользователя через несколько простых линий SPI интерфейс, что обеспечивает стабильную и надежную работу модуля и большое расстояние чтения карт.
Примечание: блок интерфейса модуля может быть изменен в соответствии с потребностями клиента.
Для поддержки макетных плат, пожалуйста, нажмите[]

Четыре, [Технические параметры]
Модель продукта: MF522-AN
Рабочий ток: 13-26ma/DC 3,3 V
Ток холостого хода: 10-13mA/ DC 3,3 V
Постоянный ток:<80uA
Пиковый ток:<30 мА
Рабочая частота: 13,56 МГц
Расстояние считывания карт: 0 ~ 60 мм (карта Mifare1)
Интерфейс: SPI
Скорость передачи данных: максимум 10 Мбит/с
Типы поддерживаемых карт: Mifare1 S50, Mifare1 S70, Mifare UltraLight, Mifare Pro, Mifare Desfire
Физические характеристики: Размер: 40 мм × 60 мм
Наука об окружающей среде
Рабочая температура: -20- 80 градусов Цельсия.
Температура хранения: -40- 85 градусов Цельсия.
Влажность: Относительная влажность 5%- 95%

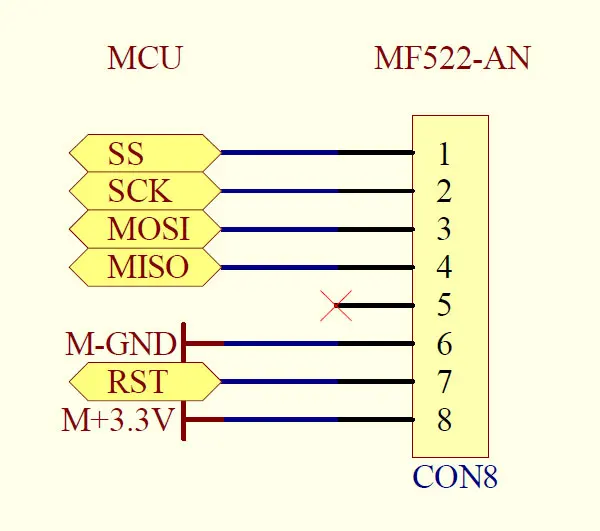

Пять, [определение контактной проводки]

Шесть, [контакт]
· Номер телефона владельца магазина: 18657180229

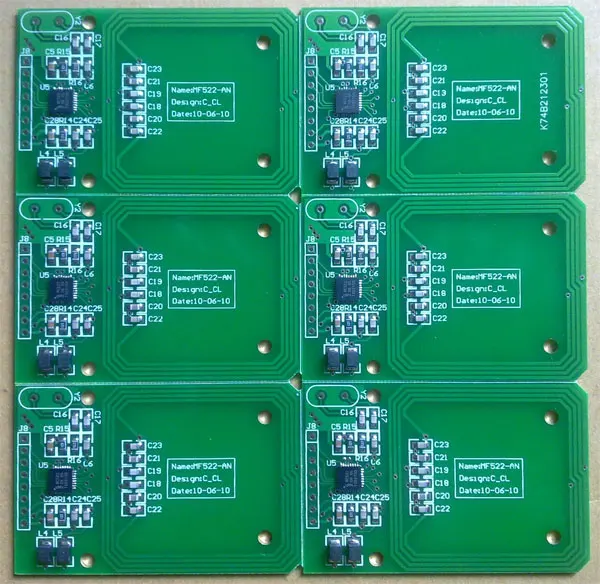

Семь, [детское шоу]

'
