10.4 inchD525 series (TB-IPPC-PJ-104-D525B-PCI-NF)

 Industrial Panel PC with Touch screen Datasheet



 Features:

     With 10.4 inch TFT LCD, 800x600(1024x768optoinal) resolution, Fanless, Industrial 5-wire resistive touch screen, ruggedized shell, 350nits, 800-1000nits high brightness (sunlight readable optional), high performance price ratio, Front shell IP65 and IP66(optional), embedded mounting(optional).

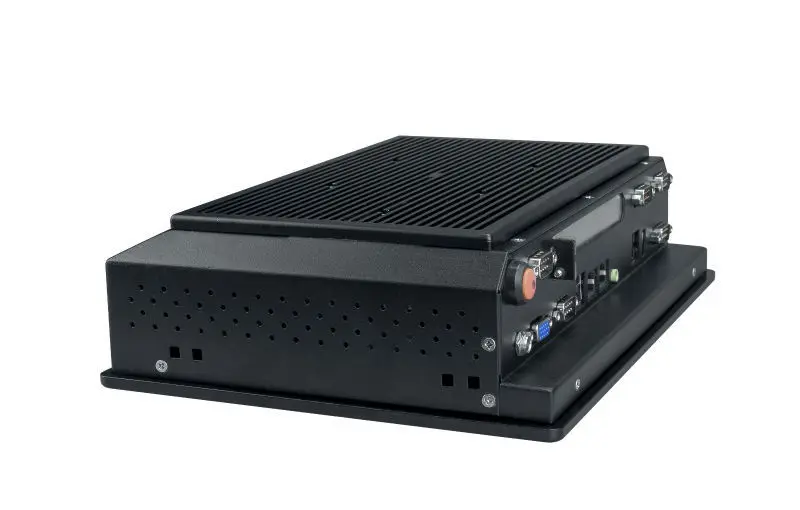

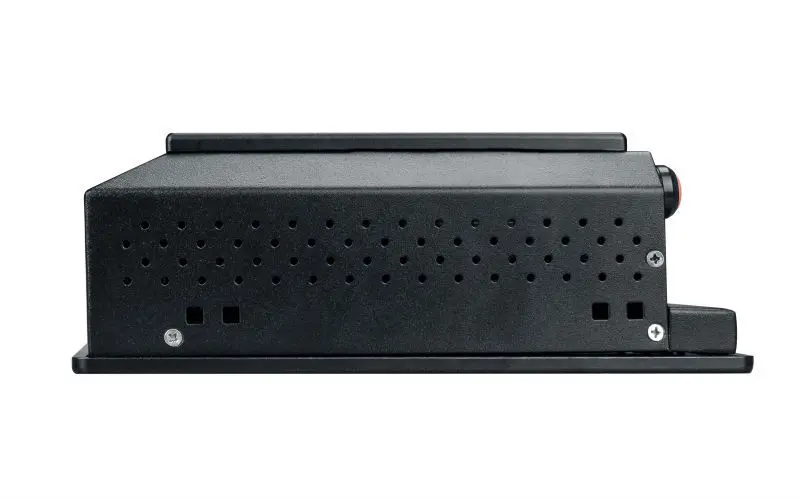

Photos:



Descriptions:

    TB-IPPC-PJ-104-D525B-PCI-NF  Industrial panel PC series is ideal for industrial control, truck and ship control, assemble line management, medical applications, multi-media gather and process and so on. The industrial panel pc is a powerful, inexpensive and compact system offering current PC technologies with innovative system integration features that are demanded for today's applications. With 1.8GHz dual core CPu, the series is ideally suited for the applications of high definition vidio.

    Heat Emission:TB-IPPC-PJ-104-D525B-PCI-NF has rugged shell made of aluminum and steel, Fanless, those provide betteer heat emission ability. Low CPU and chipset consumptive made the PC reliable and high speed even though they have smaller dimensions.

   Dust and Water Resist: Unique aluminum alloy front shell is made this series PC more reliable and more fashionable. They can effectively resist dust and water. Accord with the IP65 standard.

   Touch Screen: Several kinds of touch screen are available. We provide industrial 4-wire or 5-wire resistive touch screen and also Surface Acoustic Wave touch screen.

   WIFI: This series Panel PC is Built-in WIFI optional with high sensitive antenna.(optional)

       Mounting: Provide serial mounting methods to fit widely usage. Standard VESA 75x75mm/ 100X100mm, are available in a variety of mounting options including panel mount, VESA mount, rack mount, console mount and desktop. Rugged construction with light weight is made it suit for many standard brackets.

     Storage : Hard disk, SSD optional.

    Power supply: 24V DC  In, Low power consumptive.

    OS: Support Microsoft windows XP, Vista, windows 7 , windows8, and Linux etc.



Model No. Descriptions:

Model No.:

TB-IPPC-PJ-104-D525BHB-PCI-NF(-X-E-W-wifi-1S-CXX-SAW-XXG-RXG-IPXX)

                                    #0         #1 #2#3 #4 #5  #6   #7   #8  #9   #A

Descriptions:

         #0 Brightness:  HB high brightness,800nits;

                                  (None) Brightness is 350 nits

         #1 Resolution: - (none)XGA 1024x768

                                   (s) SGA 800x600

         #2,Mounting: -E Embedded Mounting;

                               (None):Other

         #3, Color: -B Black ;

                         -W White

         #4, Wireless LAN: -wifi Built-in WIFI;

                                    -3G Built-in 3G;

                                     (None) No Wireless LAN

        #5, Speaker: -1S one mono speaker;

                             -2S two stereo speaker;

                              (None) no speaker

        #6, Camera:-CXX with Camera, XX— pixels from 03(0.3 million) up to 20( 2 million);

                              (None) no Camera

        #7, Touch screen: -5R 5-wire Resistive Touch Panel;

                                      -4R 4-wire Resistive Touch Panel;

                                      -SAW Surface Acoustic Wave Touch Panel

                                        (None) no Touch Panel

        #8, Storage of Hard Disk: -XXXG (when SSD, change to SDXXXG)

        #9, RAM: -RXG R1G or R2G

        #A, IP Code:-IPXX

                              (None) no requirement



Package:

        Accessories:  100-240V AC to 24V-3A DC Power Adapter;

                              Main Board Driver CD; Touch screen Driver CD;

                              Hooks for Embedded Mounting (Embedded PC only)

        Dimensions:282x212x75mm

        Packaged Dimensions:350x290x143mm

        Net Weight:4.50kg

        Gross Weight:5.8kg



Specifications:

Series	TB-IPPC-PJ-104-D525B-PCI-NF
CPU	Intel ATOM D525 1.8GHz Dual Core
Chipset	Intel ICH8M
Video	Built-in GMA3150
RAM	DDR3 667/800MHZ 2G
Storage	64G SSD Hard disk other storage capacity is optional,  SSD optional
LAN	10/100/1000 M bits /
Audio	Built-in Realtek662 HDA
Extendable Ports	1xPCI;2xfull-mini PCI express;1x parallel port,7 RS232

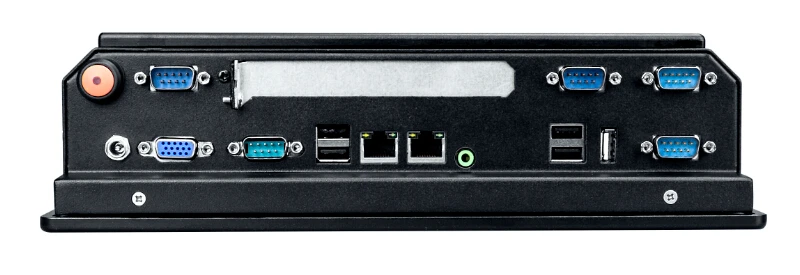

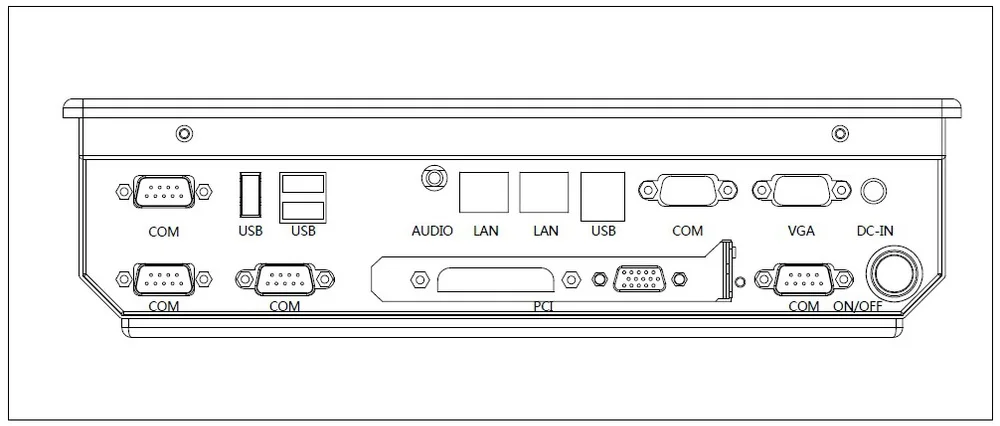

Ports	5xCOM(1xRS485(optional),4xRS232) , 5xUSB  2xLAN , 1xAudio Jacks, 1xVGA
Extended  PCI	1PCI
LCD	10.4" Diagonal color TFT
Aspect ratio	4:3
Resolution	800x600(1024x768optional)
Dots	3072(H) x (RGB) x 768(V) = 2,235,296 (dots)(optional)
Brightness	350nits LED Backlight 800nits / LED Highlight Backlight(optional)
Contrast ratio	450:1
Viewing angle	50/60(U/D), 70/70(L/R)
Touch Screen	5-wire Resistive Touch Panel (USB) 4-wire Resistive Touch Panel (USB)(optional) SAW Touch Panel (USB)(optional) None (optional)
Speakers	None  2 x 2W Stereo Speakers(optional)
Camera	None 0.3million up to 2 million (optional)
Power Adapter	DC 24V, 3A
Operating Temp.	-10- 50 (optional -20-60)
Storage Temp.	-20 - 70
Shell Material	Front: Aluminum Back:  Aluminum &Steel (Q235)
Color	Black
IP	Front: IP65 (optional)
Dimensions	282x212x75mm
Mounting	VESA 100X100mm; Embedded Mounting (optional):279X218mm
Guarantee	12 month

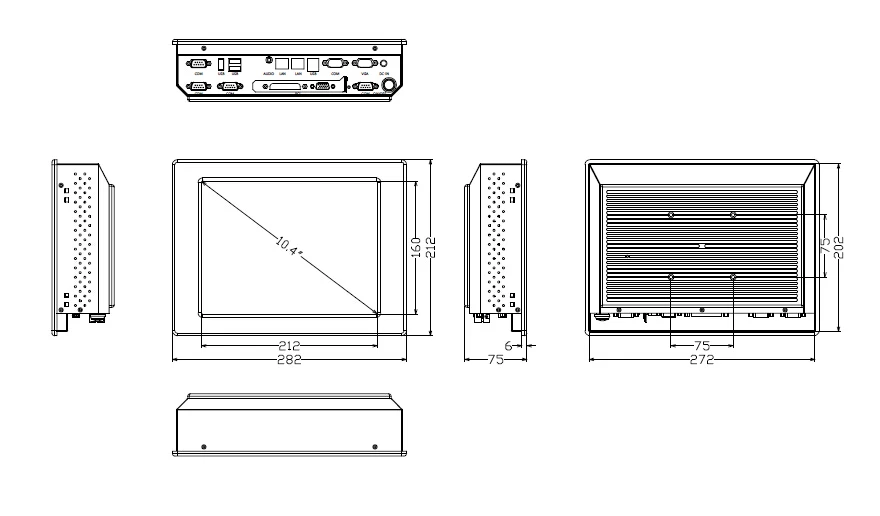

Outline drawing
