2KW ТВ передатчик

VHF/UHF ТВ передатчик профессиональный дизайн и производство, высокая надежность и низкая цена.

Также имеет VHF & UHF.300W/500W/1kw/2KW.1-meter 19 '-rack.

Обзор: материнская плата

Это2KW ТВ передатчикЭто полностью твердотельный одноканальный ТВ-передатчик, он принимает Профессиональный ТВ-возбудитель, и он может использовать конфигурацию одного/дуэльного возбудителя, переключаясь автоматически.

Этот передатчик имеет различные линейные и нелинейные функции предварительной коррекции, смещение частоты несущей и точность смещения (с внешним прецизионным исходным источником).

Он может изготавливать и управлять выходным питанием половинной мощности, и имеет интерфейс телеметрии дистанционного управления.

Усилитель мощности использовал LDMOS FET, аналоговый и цифровой, и он использовал высококачественный переключатель параллельной мощности.

Усилитель мощности и источник питания-это оба устройства с горячей вилкой.

Потеря мощности и постоянная волна единовременного синтеза мощности комбинатора невелики.

Модуль усилителя мощности отображает рабочие параметры в режиме реального времени.

Вся машина имеет защиту от перегрузки по току, перегрева, превышения мощности и чрезмерного волнового соотношения.

Главный сенсорный экран отображает рабочие параметры всей машины и модуль усилителя мощности (PA) в режиме реального времени.

В 2KW ТВ передатчикУстанавливается в одном 19 дюймов шасси; Она подходит для всех уровней ТВ станции.

Особенности:

● Вся машина является одноканальным, изображение с аудио вместе.

● Конструкция избыточной конфигурации может уменьшить скорость неактивного действия до нуля.

Конструкция избыточности возбудителя: основной возбудитель и его запасной возбудитель могут автоматически переключаться (запасной возбудитель является необязательным). Когда главный возбудитель сломался, он может переключаться на запасной возбудитель бесперебойно.

Конструкция усилителя мощности: несколько интегральных усилителей; Модули PA имеют высокую согласованность. Эти два возбуждения являются запасными друг с другом и могут легко обменяться.

Конструкция источника питания: параллельное распределение тока от многократного импульсного источника питания; Компьютер может контролировать рабочее состояние источника питания и автоматически регулировать его рабочее состояние.

● Управление и мониторинг интеллектуальны и в сети, он имеет внешний интерфейс ПК.

● Он имеет технические системы обнаружения данных, мониторинга и полнофункциональное программное обеспечение для компьютерного управления с функцией автоматической диагностики. Все технические параметры можно прочитать через панель ЖК-дисплея.

● Комплексные меры защиты могут уменьшить повреждение оборудования. Эта машина имеет защиту без видео; VSWR слишком велик, перегрев, чрезмерный раздражитель, отсутствие фазовой защиты и защита от молнии. Выключатель имеет защиту от перенапряжения, перегрузки по току, перенапряжения, перегрева, короткого замыкания и молнии.

● Все источники питания-это импульсные источники питания; Высокая эффективность, отличный диапазон регулятора, сильная адаптация от изменения внешнего напряжения.

● Он принимает модульную концепцию дизайна.

● Горячо подключаемый дизайн: усилитель мощности и мощность переключения поддерживают горячую вилку, легко отлаживать и обслуживать; Повышает надежность.

● Вентилятор встроен в шасси, передатчик имеет компактную структуру и красивую форму.

Технические характеристики:

Общее выступление:

1. Рабочая частота: VHF/UHF

2. Выходная мощность: 2 кВт

3. Выходное сопротивление: 50 Ом

4. VSWR выходного сопротивления нагрузки: ≤ 1,12

5. Интермодуляционные Искажения: ≤-50 дБ

6. Бесполезная передача: в прилегающих каналах ≤-40 дБ

Из прилегающих каналов ≤-60 дБ

7. Выходной интерфейс RF: Φ40

8. Источник питания: однофазный 220 В

9. Размер формы: 1475 мм × 960 мм × 675 мм

10. Вес: 220 кг

Подачей картинки:

1. Уровень входного сигнала частоты видео: 1 vp-p положительная полярность

2. Входное сопротивление частоты видео: 75 Ом

3. DG: ± 5%

4. DP: ± 5 °

5. Яркость Нелинейная: ≤ 10%

6. Групповая задержка: ≤ ± 60 нс

7. Сигнал-к-беспорядок рацион низкочастотного периода интерференции: ≥ 50 дБ

Качество звука:

1. Уровень аудиовхода: 0 дБм ± 6 дБ

2. Сопротивление аудиовхода: 10 кОм (дисбаланс)

600Ω (в равных пропорциях)

3. Максимальное отклонение частоты: ± 50 кГц

4. Гармонические искажения: ≤ 1%

5. Амплитудные частотные характеристики: ± 1 дБ

6. Сигнал-клубок: ≥ 60 дБ

Два залива 8-Панель UHF ТВ всенаправленная антенна для 1KW - 5KW ТВ передатчик

UHF Панель антенна

Электрические характеристики
Диапазон частот: 470 ~ 860 МГц
Сопротивление: 50Ω
КСВ: ≤ 1,1 (470-760 м)
≤ 1,2 (760-860 М)
Коэффициент усиления: >12 дБи
Поляризация: горизонтальная или вертикальная
Нециркулярность: ≤ ± 3 дБ
Горизонтальный 3dB луч Ширина
Максимальная входная мощность: >1 кВт
Защита освещения: прямое заземление
Место разъема: Центральная секция
Разъем: 7/16 DIN Femail

Механический Технические характеристики
Размеры: 1035 × 480 × 203 мм
Номинальная скорость ветра: 60 м/с
Рабочая температура: -50 ℃ ~ 70 ℃
Монтажное оборудование: Ø152 мм
Материал излучающего элемента: алюминиевый сплав
Материал отражателя: алюминиевый сплав
Кожух Материал: стекловолокна
Цвет радуги: красный, белый

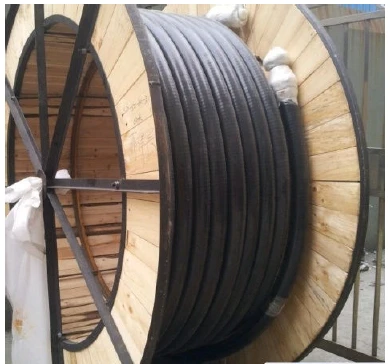

50 метров 7/8 коаксиальный кабель с разъемами
