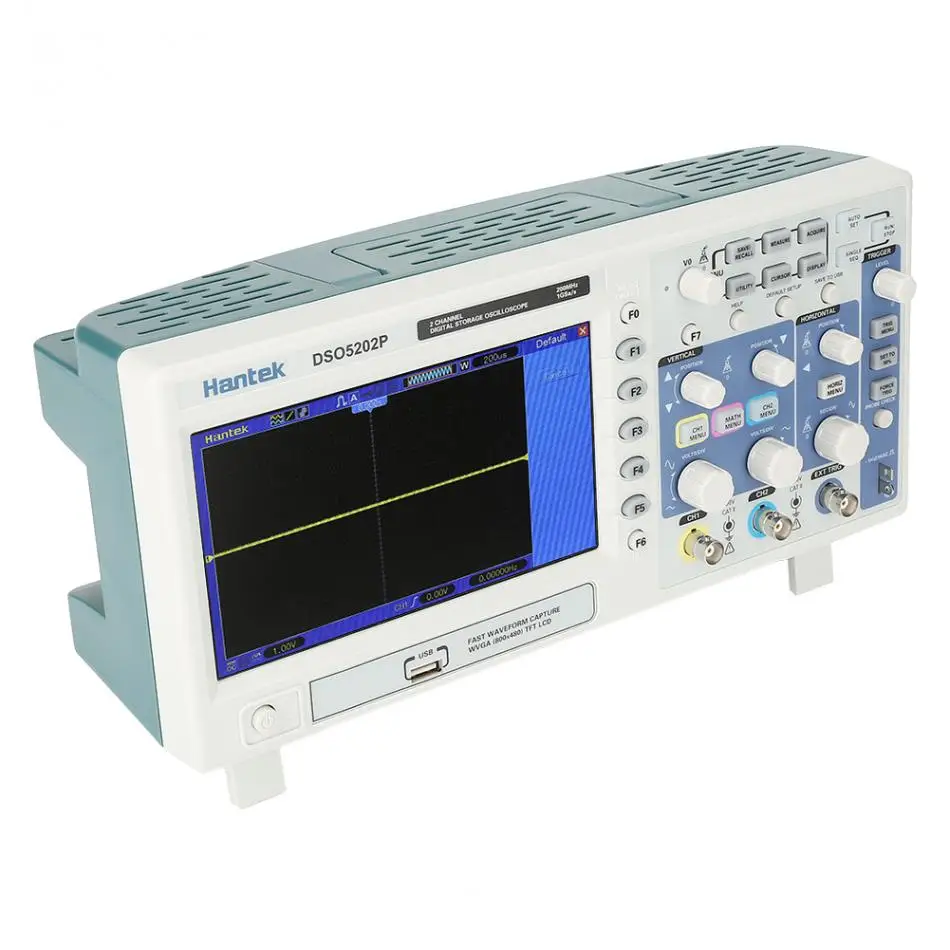

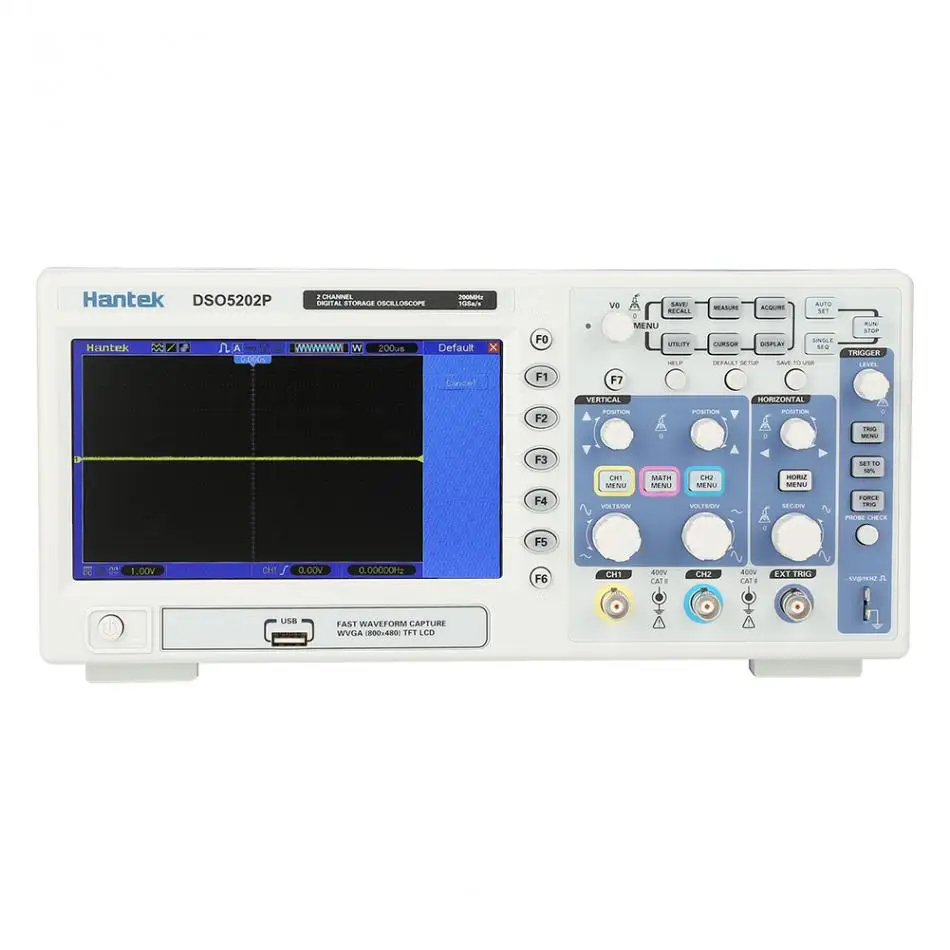

Осциллограф Hantek DSO5202P 2 канала 200 МГц 1 Гвыб./с | Инструменты

---

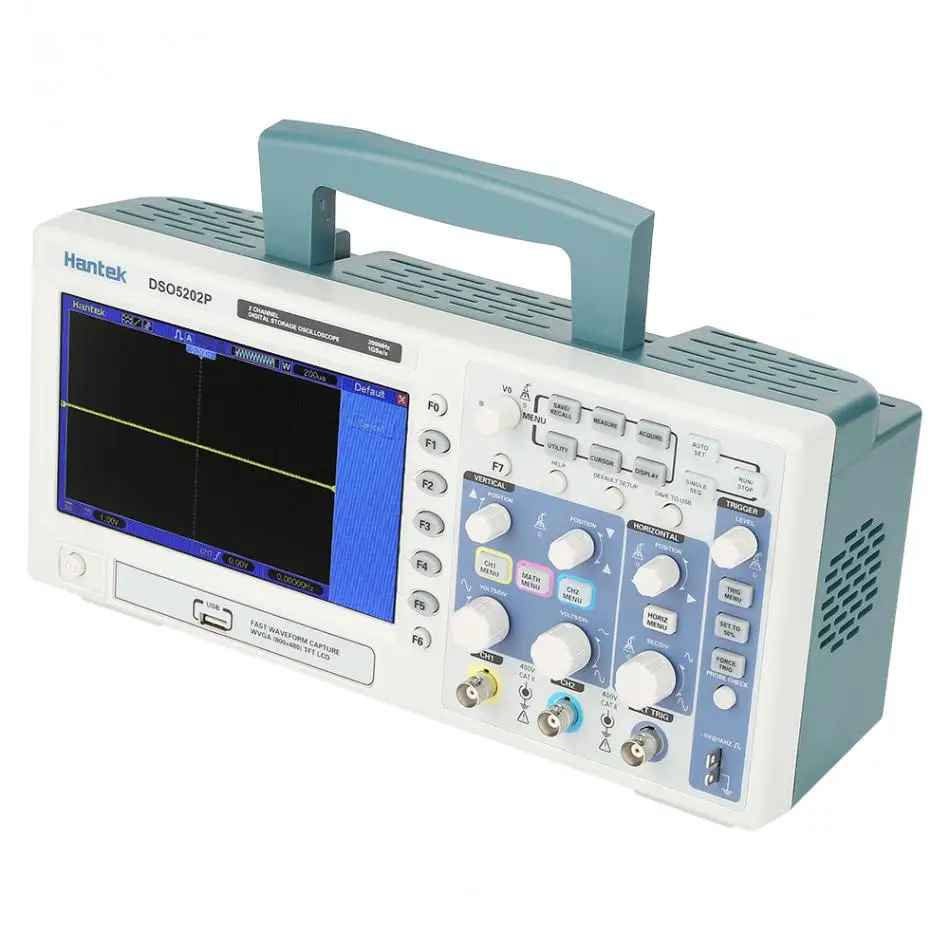

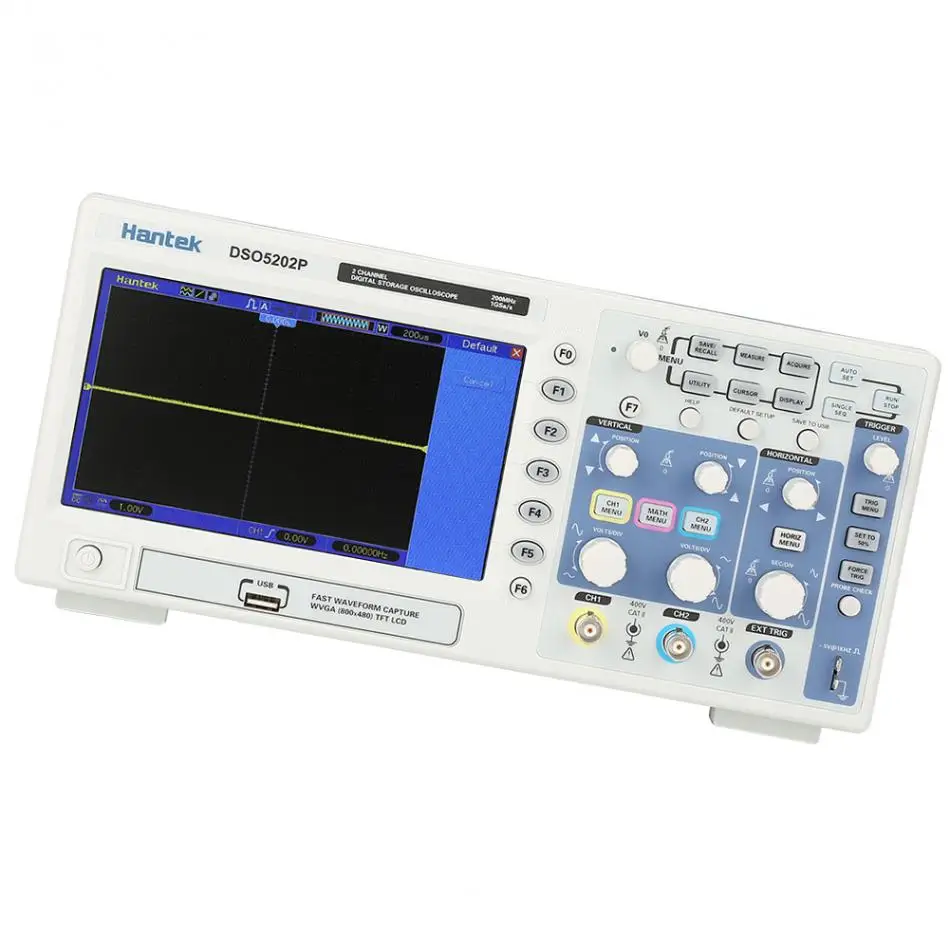

Hantek цифровой осциллограф AC110-240V портативный DSO5202P 2 канала Осциллограф 200 МГц 1GSa/s (ЕС вилка)

Особенности

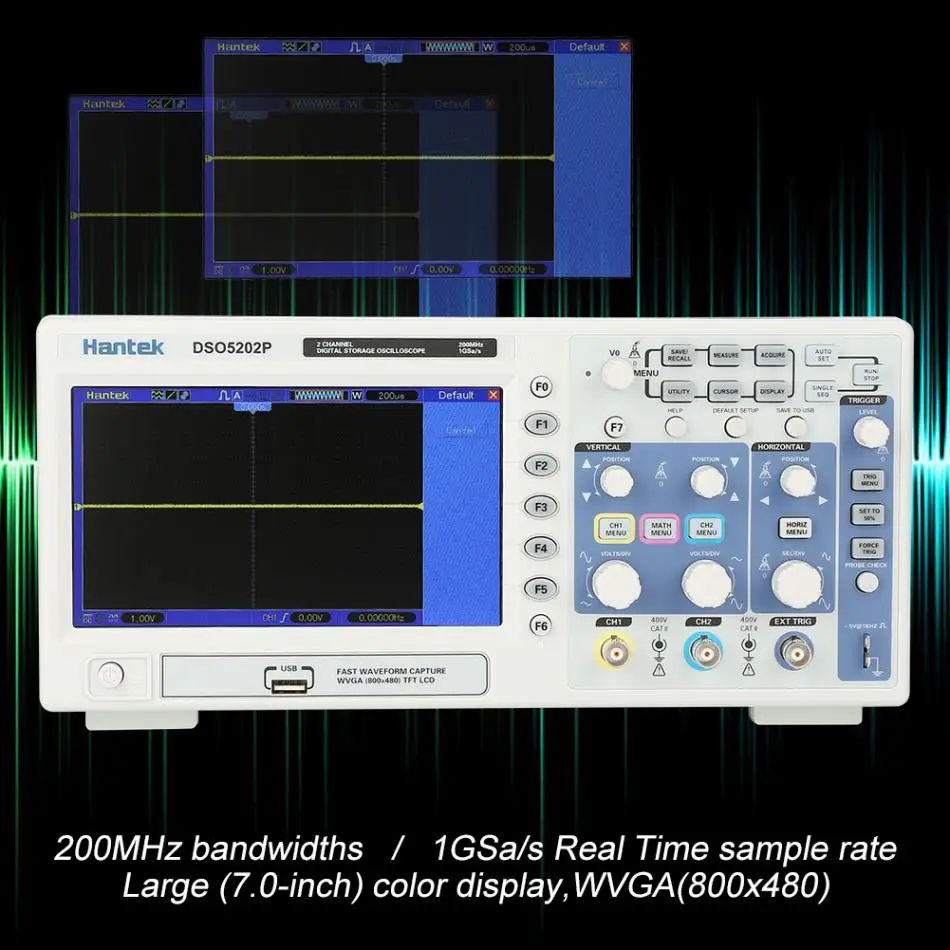

• С пропускной способностью 200 МГц и частотой дискретизации в реальном времени 1GSa/s может храниться более 1000 сигналов и другая информация
• Большой и четкий экран (7,0-дюймовый ЖК-дисплей, 800x480 разрешение), очеловеченным меню интерфейс операции, мощная функция триггера

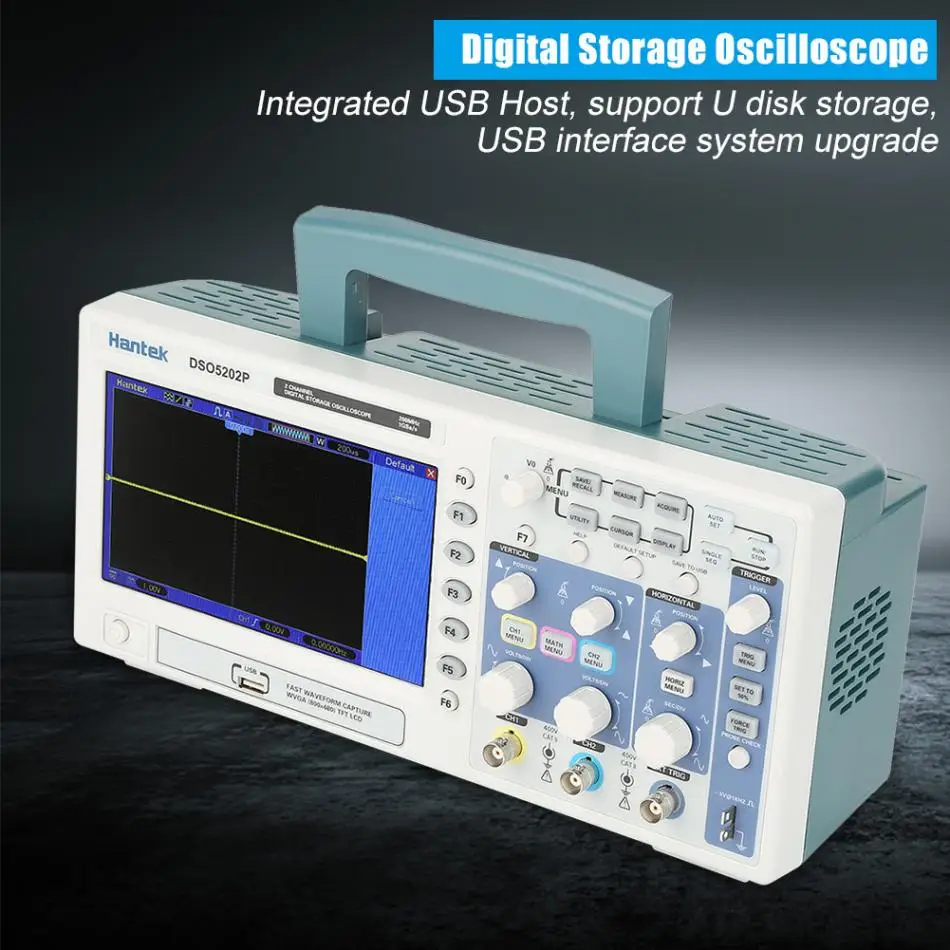

• Встроенный usb-хост, поддержка u-диска, обновление системы интерфейса USB
• 7-дюймовый 64K TFT реальный цвет ЖК-дисплей Дисплей четкий и похожая на настоящую
• Ультратонкий дизайн, компактный размер, легко носить с собой

Параметры:

Бренд	Hantek
Модель	DSO5202P
Напряжение	110-240V

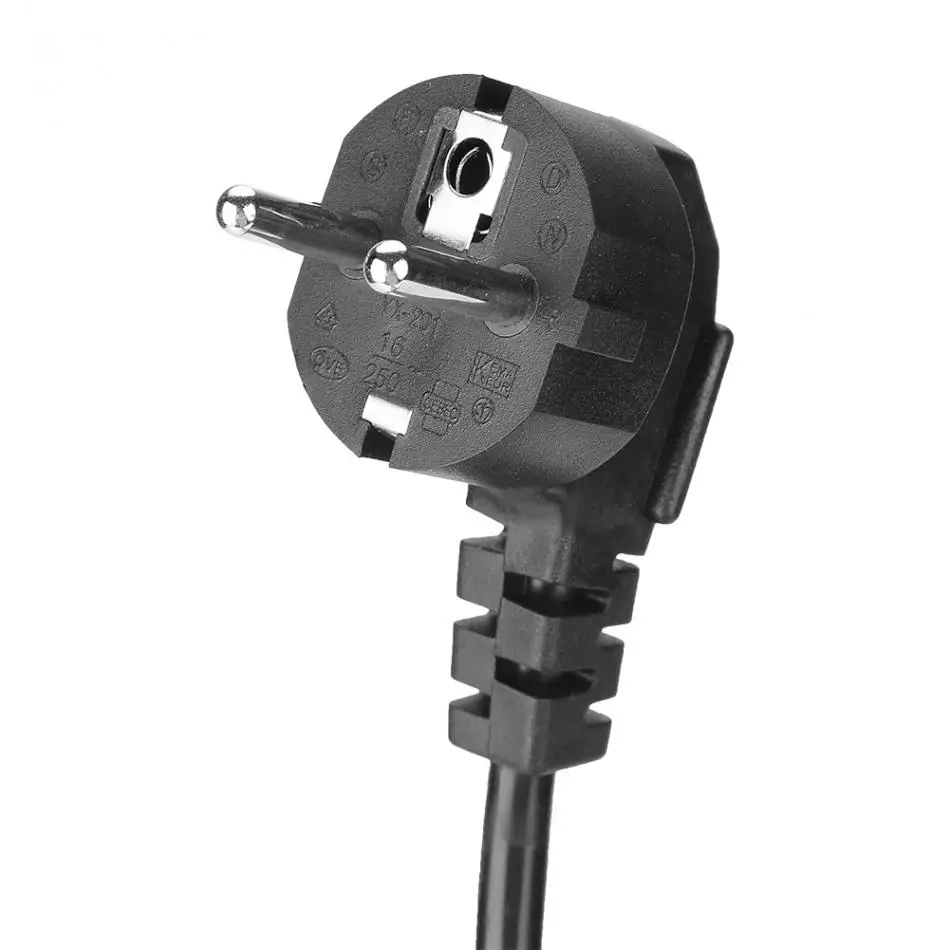

Штепсельная Вилка	Штепсельная Вилка европейского стандарта
Приобретение
Частота дискретизации	Образец в реальном времени: 1GS/s
Приобретение режимов
Обычный	Обычные данные только в том случае,
Пиковое Обнаружение	Высокочастотный и randon glith захват
Средний	Wavefom средняя, выбор 4,8,16,32, 64128
Входы
Входы муфта	AC, DC, GND
Входы Impendance	1MΩ ± 2% я 20pF ± 3pF
Затухания зонда	1X, 10X
Поддерживается зонд коэффициент затухания	1X, 10X, 100X, 1000X
Максимальная Вход Напряжение	CAT I и CAT II: 300VRMS (10x), категория установки; CAT III: 150VRMS (1x); Категория установки II: Подавление на 20 дБ/10 выше 100 кГц до 13 в Пик переменного тока на 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа.
Горизонтальный Системы
Образец диапазон скорости цифрового потока	500 мс/с -- 1GS/s
Сигналов интерполяции	(Sin x)/x
Запись Длина	40K
SEC/DIV диапазон	2ns/div до 40s/div
Частота дискретизации и Точность задержки времени	± 50ppm (в течение любого ≥ 1ms интервала времени)
Диапазон местоположения	От 2ns/div до 10ns/div; (-4div x s/div) до 20 мс;
Точность измерения времени Дельта (Полная пропускная способность)	Одиночный снимок, нормальный режим: ± (1 интервал образца + 100ppm x Чтение + 0.6ns); > 16 средних значений: ± (1 интервал образца + 100ppm x Чтение + 0.4ns); Интервал образца = (s/div) /200
Вертикальный Системы
Вертикальный Разрешение	8-бит, все каналы в выборку одновременно
Диапазон местоположения	2 мВ/деление до 10V/div
Пропускная способность	200 МГц
Время подъема на BNC (Типичный)	1.8ns
Аналоговая полоса пропускания в нормальных и средних режимах на BNC или с зондом, DC в сочетании	2 мВ/деление на 20 мВ/div, ± 400mV; 50мв/div до 200 мВ/div, ± 2V 500mV/div до 2V/div, ± 40V 5V/div, ± с алюминиевой крышкой, 50В
Математика	+, -, X, /, FFT
БПФ	Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 образец точка
Предел пропускной способности	20 МГц
Низкочастотная характеристика (-3 дБ)	≤ 10 Гц на BNC
DC усиления точность	± 3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див; ± 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/Див
Точность измерения постоянного тока, Средний режим приобретения	При нулевом вертикальном смещении и N ≥ 16:± (3% x Чтение + 0.1div + 1МВ) выбрано только 10 мВ/div или больше; Когда вертикальное смещение не равно нулю, и N≥ 16: ± (3% x (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div); добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 5 В/Див
Вольт повторяемости результатов измерений, Средний режим приобретения	Дельта вольт между любыми двумя средними ≥ 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды
Триггер Системы
Тип триггера	Края, видео, пульс, наклон, со временем, альтернатива
Источник запуска	CH1, CH2, EXT, EXT/5, линия переменного тока
Режимы ожидания	Авто, нормальный, одиночный
Муфта Тип	DC, AC, шумоподавление, HF отклонение, LF отклонение
Чувствительность триггера (Тип триггера кромки)	DC(CH1,CH2): 1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до Full; DC(EXT): 200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц; DC(EXT/5): 1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц; AC: смягчает сигналы ниже 10 Гц; Отклонение ВЧ: ослабляет сигналы выше 80 кГц LF отклонение: такие же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц
Триггер диапазон уровня	CH1/CH2: ± 8 делений от центра экрана; EXT: ± 1,2 V; EXT/5:± 6В
Точность уровня триггера (типичная) точность для сигналов с увеличением и падением раз ≥ 20ns	CH1/CH2: 0.2div x Вольт/div в пределах ± 4 делений от центра экрана; EXT: ± (6% настроек + 40мв); EXT/5: ± (6% настроек + 200 мВ);
Установите уровень до 50% (Типичный)	Работает с входными сигналами ≥ 50 Гц
Видео вспышка триггера
Видео вспышка триггера Тип	CH1, CH2: пиковая-пиковая амплитуда 2 делений; EXT: 400mV; EXT/5: 2 в
Форматы сигналов и частоты поля, тип триггера видео	Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии
Выравнивание диапазон	100ns ~ 10s
Импульсный Ширина триггер
Импульсный Ширина режим запуска	Триггер, когда (< , >, =, или нет =); Положительный пульс или отрицательный пульс
Импульсный Ширина ТРИГГЕРНАЯ точка	Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера. Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса. Меньше, чем: точка триггера является задней кромкой.

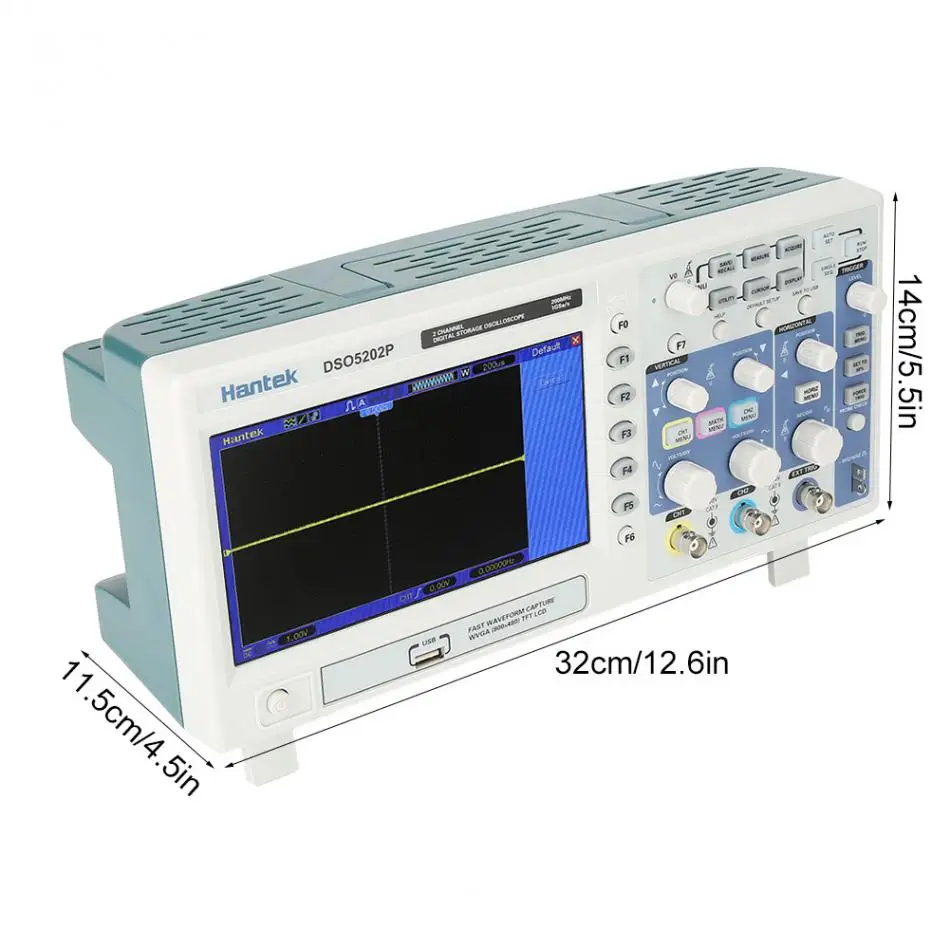

Размеры	32*14*11,5 см/12,6*5,5 * 4.5in
Вес	Approx.2868g/101,2 oz

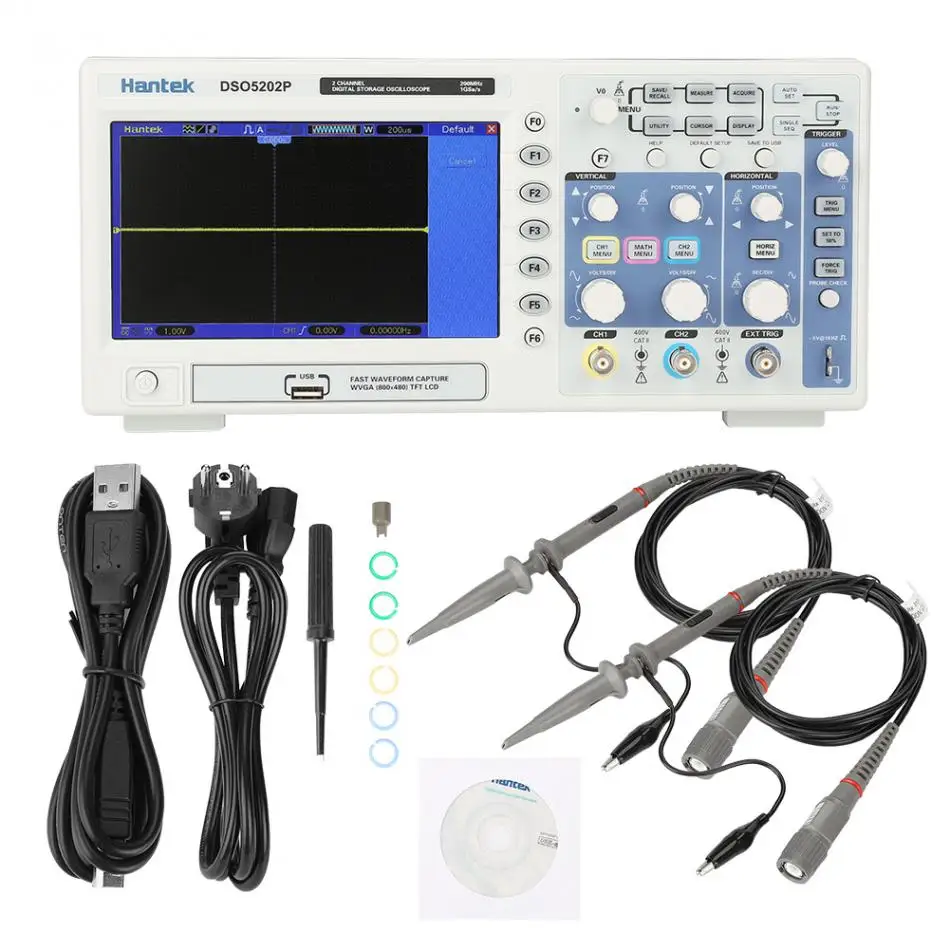

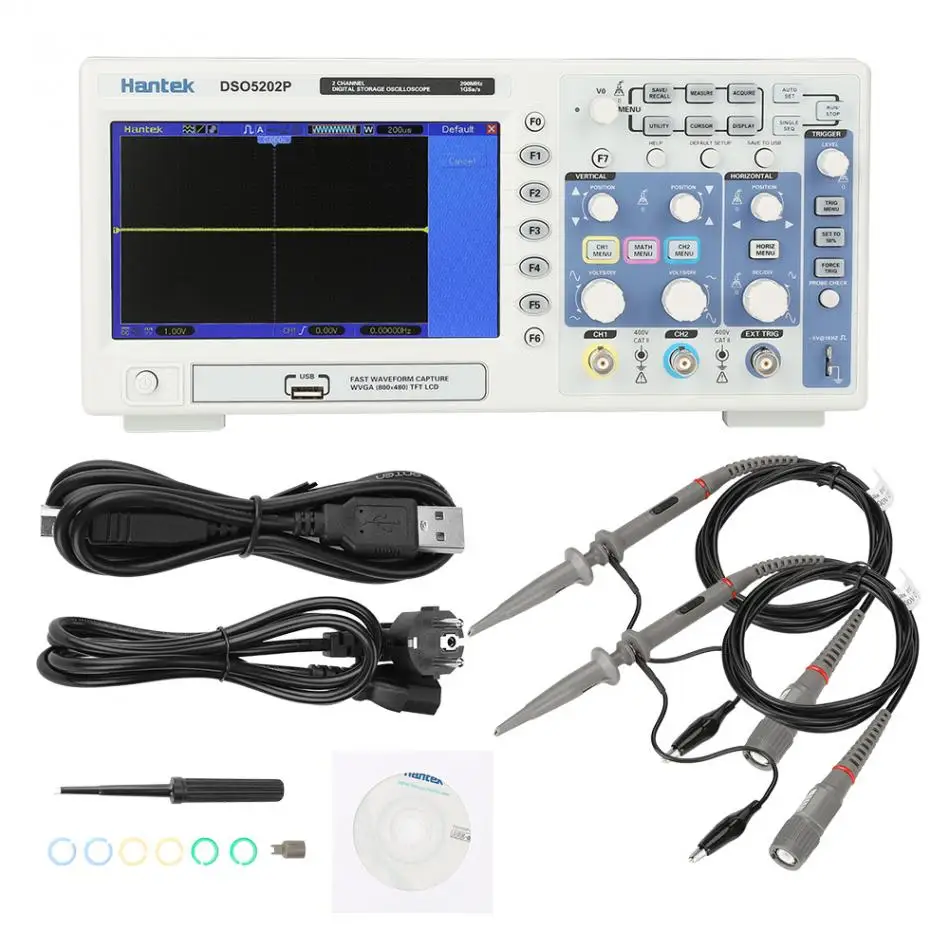

Посылка список:

1 x DSO5202P осциллограф

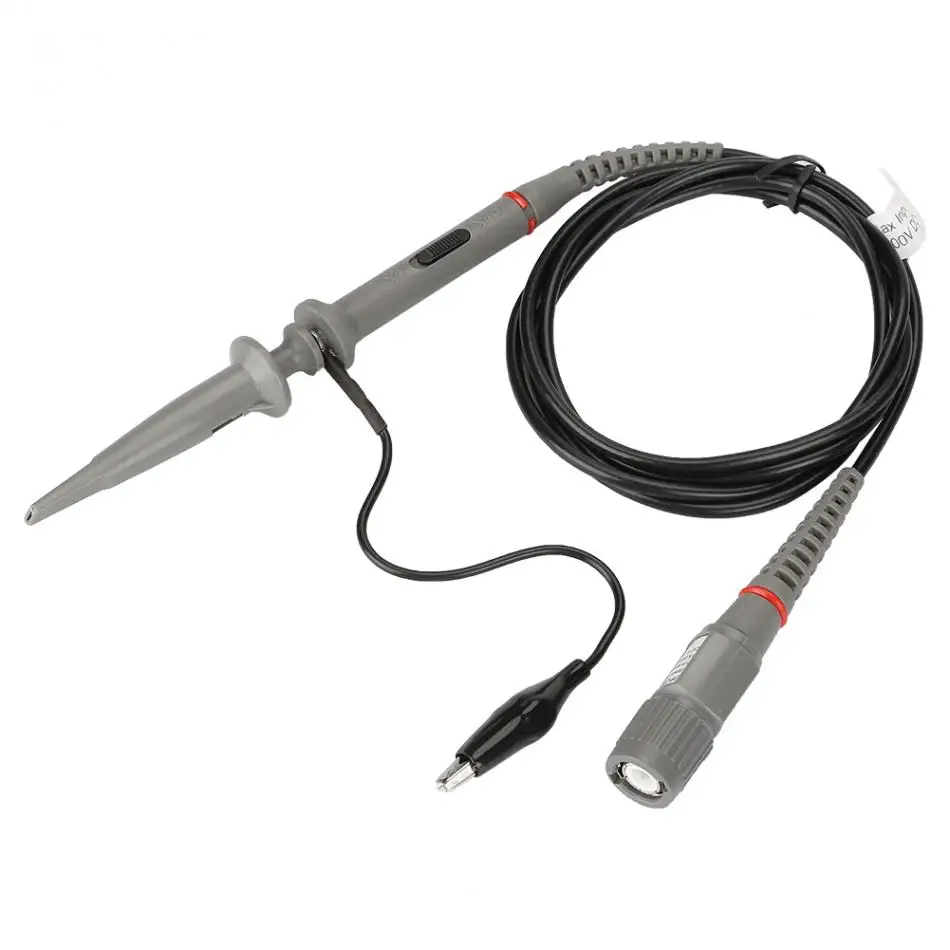

2 x тестовый щуп

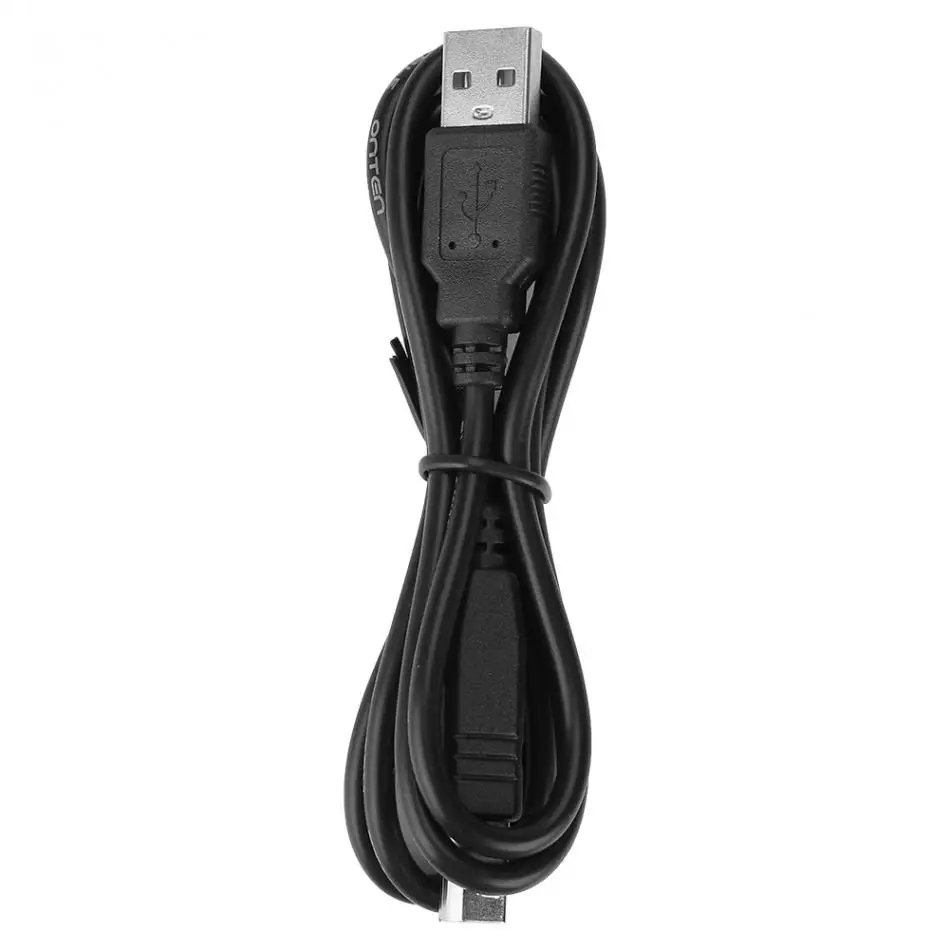

USB кабель (1 шт.);
CD-диск-1 шт.
1 x Мощность кабель

1 x Регулировка Инструмент

1 x установочные втулки

6 x маркировочное кольцо

Примечание:Пожалуйста, обратите внимание, если вам нужен какой-либо адаптер.
